LVGL v8 官方示例

源码路径：example/multimedia/lvgl/lvgl_v8_examples

支持的平台

  • sf32lb52-lchspi-ulp

  • SF32LB52x LCD 系列开发板

  • SF32LB56x LCD 系列开发板

  • SF32LB58x LCD 系列开发板

以上平台均可运行基础 LVGL 示例。使用 SJPG 示例从 TF 卡读取图片时，开发板还需具备 SPI TF 卡接口，并完成 SPI、TF 卡和文件系统配置。本文以 sf32lb52-lchspi-ulp 为例，其他开发板请替换为对应的板名和硬件配置。

介绍

本工程用于运行和验证 LVGL v8 官方示例。示例源码位于 src/examples，可调用的示例函数可参考 src/examples/lv_examples.h。

src/main.c 默认调用 lv_example_scroll_1()，用于演示对象在内容超出可视区域时的横向和纵向滚动效果。

切换不同演示

打开 src/main.c，找到示例函数调用：

lv_example_scroll_1();
// lv_example_grid_1();

注释当前函数并取消注释需要运行的函数。例如，切换到 lv_example_grid_1()：

// lv_example_scroll_1();
lv_example_grid_1();

修改后重新编译并烧录工程。

编译和烧录

切换到例程 project 目录，运行 SCons 命令进行编译：

scons --board=sf32lb52-lchspi-ulp -j8

执行烧录脚本：

build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

按提示输入串口号：

please input the serial port num:5

PC 模拟器

PC 配置位于 project/pc_hcpu。先根据本机的 MSVC 安装修改 SDK 根目录下的 msvc_setup.bat，再在 project 目录执行：

scons --board=pc_hcpu -j8

编译完成后运行 build_pc_hcpu/main.exe。

可选示例：使用 SJPG 显示图片

本节说明如何切换到 lv_example_sjpg_1()，从 TF 卡文件系统读取并显示 small_image.sjpg。该示例不是默认显示内容，需要手动完成以下配置并切换示例函数。

硬件需求

  • 支持平台中带 SPI TF 卡接口的开发板

  • 一根支持数据传输的 USB 线

  • 一张 TF 卡和一个 TF 读卡器

准备图片

将工程中的 src/examples/libs/sjpg/small_image.sjpg 复制到 TF 卡文件系统的根目录。示例源码使用以下路径读取图片：

lv_img_set_src(wp, "A:small_image.sjpg");

配置工程

在 project 目录执行：

sdk.py menuconfig --board=sf32lb52-lchspi-ulp

确认生成的配置包含以下选项：

CONFIG_RT_USING_SPI_MSD=y
CONFIG_RT_USING_DFS_ELMFAT=y
CONFIG_LV_USE_FS_POSIX=y
CONFIG_LV_FS_POSIX_LETTER=65
CONFIG_LV_USE_SJPG=y

CONFIG_LV_FS_POSIX_LETTER=65 表示 LVGL 文件系统使用盘符 A。

具体配置项如下：

  1. 启用 SPI 总线。

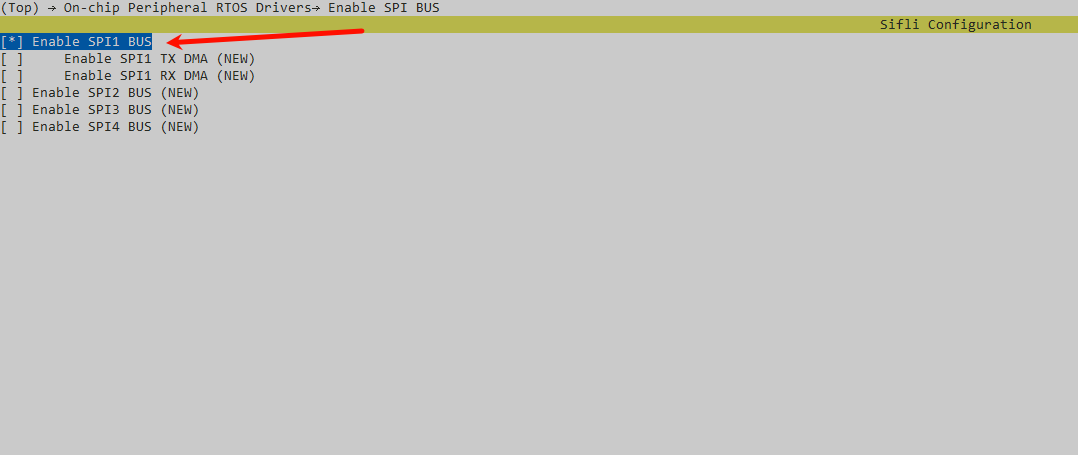

    启用 SPI 总线

  2. 将 SD/TF 设备挂载到 SPI 总线。

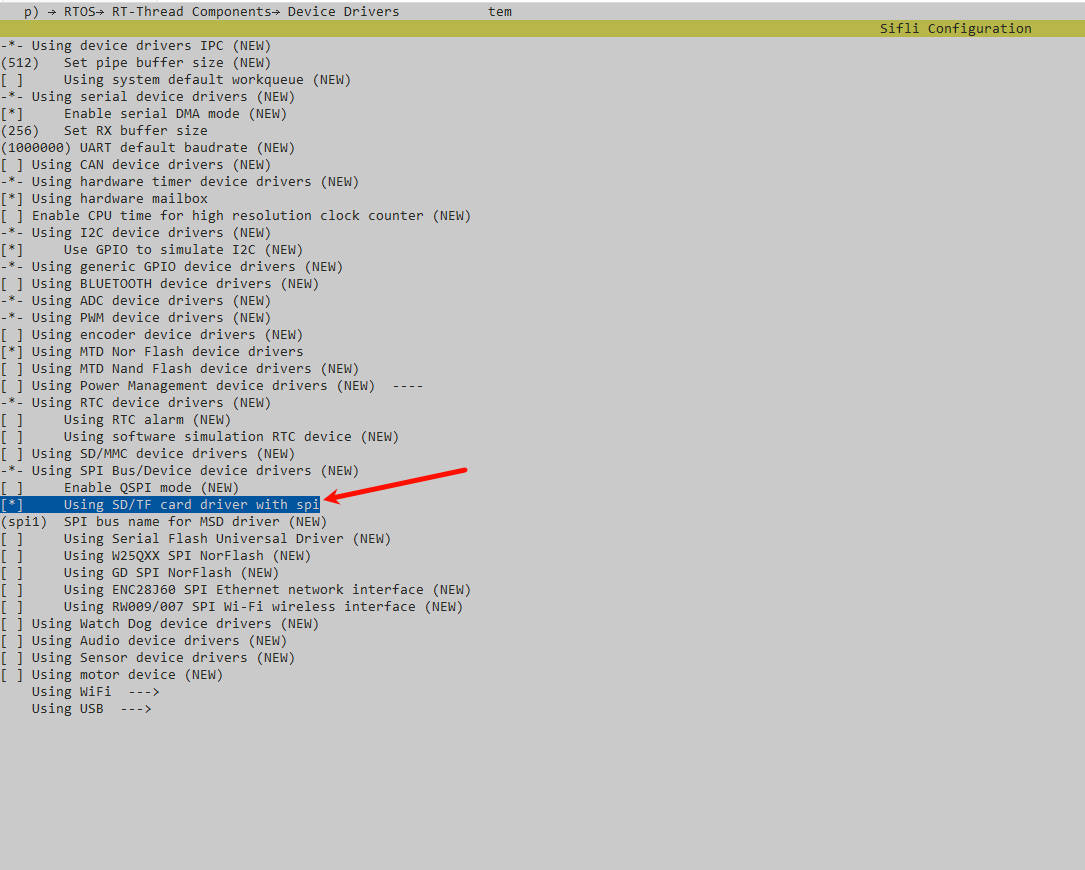

    配置 TF 卡设备

  3. 启用 ELM FAT 文件系统。

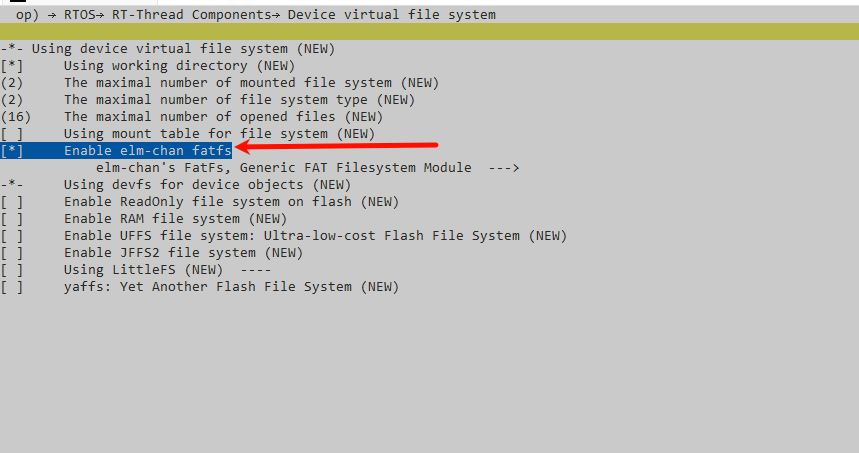

    配置 ELM FAT 文件系统

  4. 启用 LVGL POSIX 文件系统接口和 SJPG 解码器，并将盘符配置为 A。

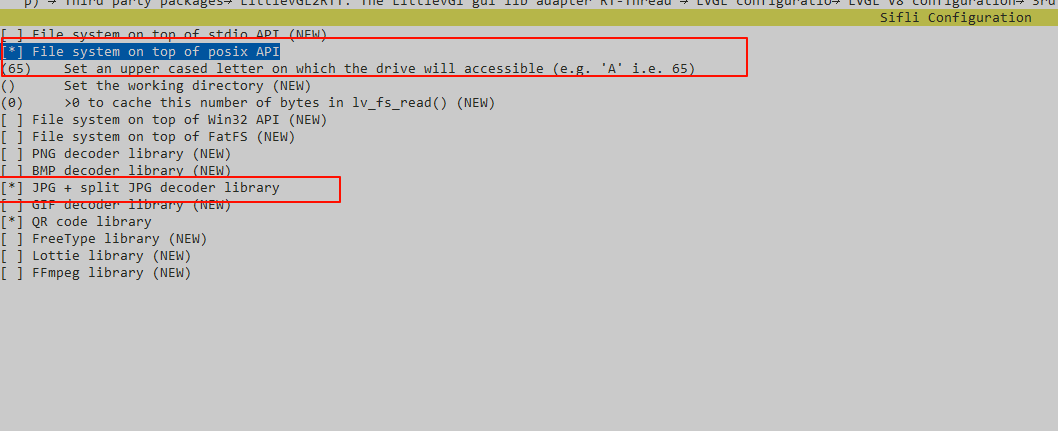

    配置 LVGL 文件系统和 SJPG

切换示例

修改 src/main.c：

// lv_example_scroll_1();
lv_example_sjpg_1();

编译和烧录

在 project 目录执行：

scons --board=sf32lb52-lchspi-ulp -j8

使用串口烧录：

build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

按提示输入串口号：

please input the serial port num:5

注意： src/main.c 在 TF 卡根逻辑区域挂载失败时会调用 dfs_mkfs() 自动格式化该区域，可能清除该逻辑区域中的数据。运行示例前请备份 TF 卡中的重要数据，并确认 TF 卡和 SPI 接口工作正常。

运行结果

插入 TF 卡后，日志中出现 mount fs on flash to root success 表示文件系统挂载成功。

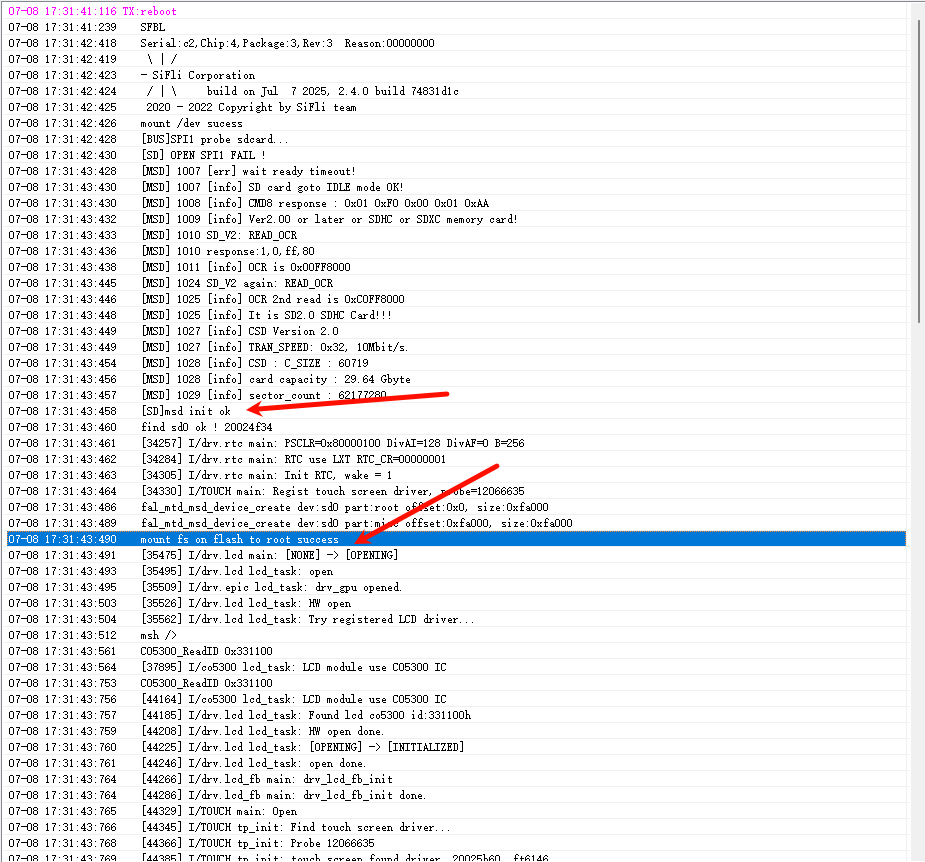

文件系统挂载日志

在 Finsh 中输入 ls 可查看 TF 卡根目录中的图片文件。

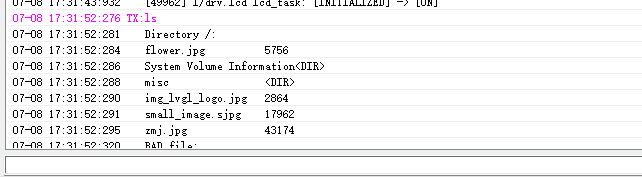

TF 卡文件列表

图片显示效果如下：

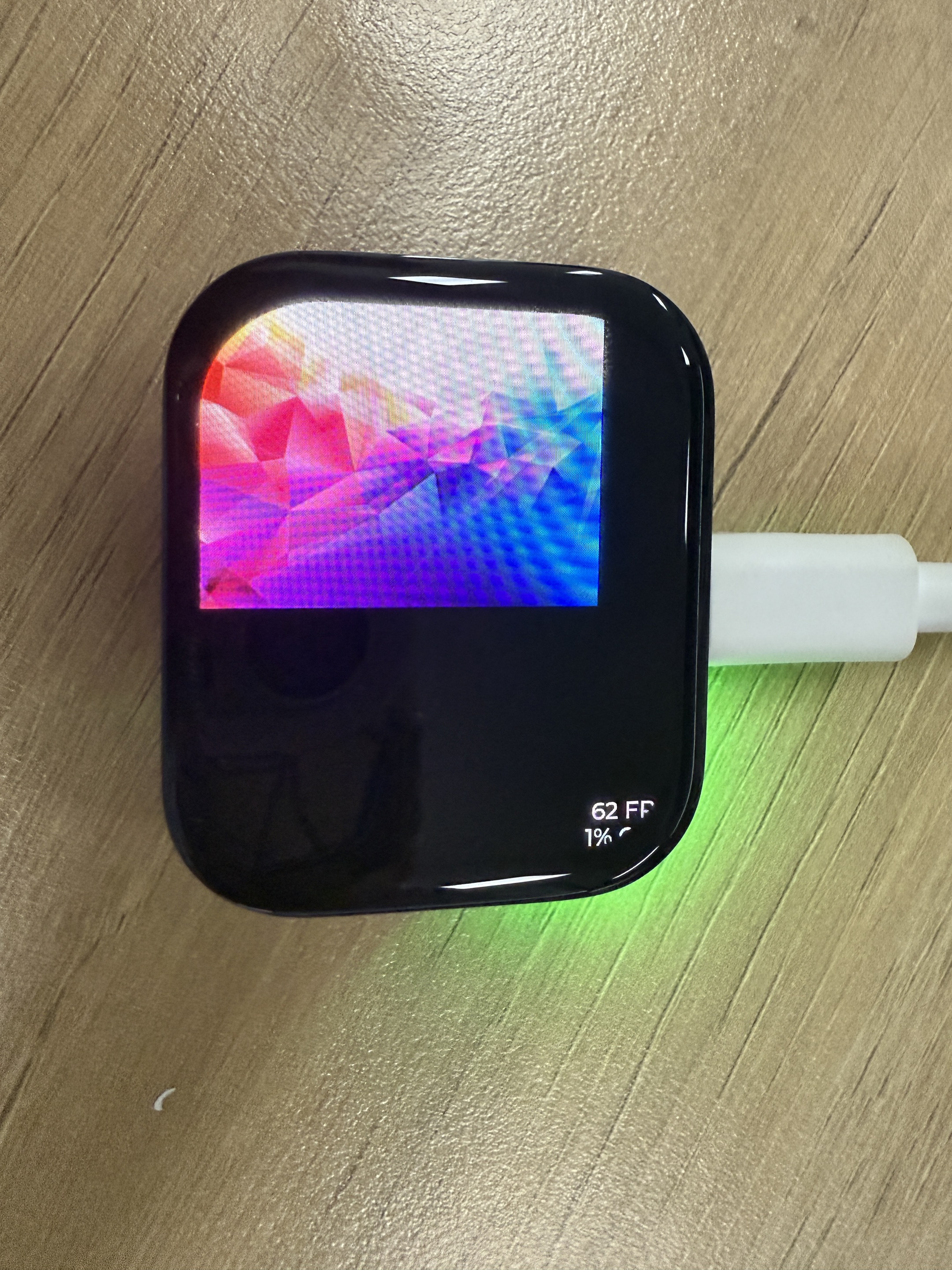

SJPG 示例效果

异常诊断

如果出现以下日志，请检查 TF 卡是否插入或松动，以及 TF 卡与 SPI 总线是否可以正常通信。

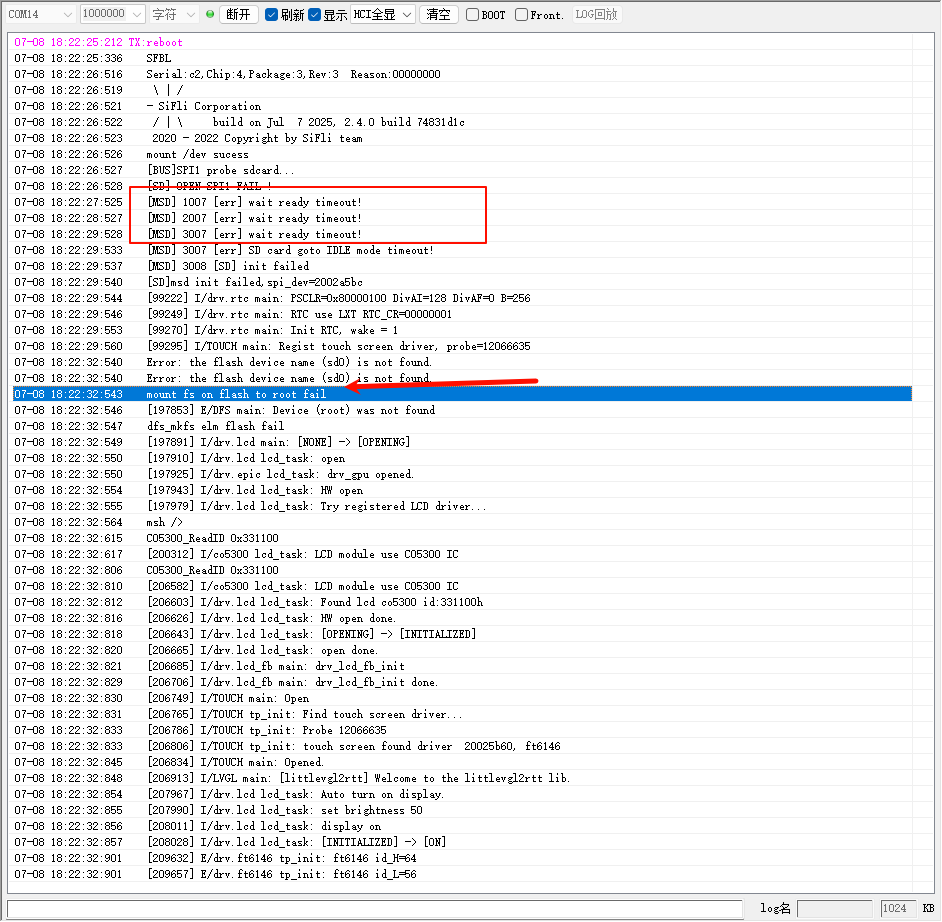

异常日志
