连接场景

1. • 打开串口调试工具，连接 HCPU 的 console 串口，连接测量设备与被测模块

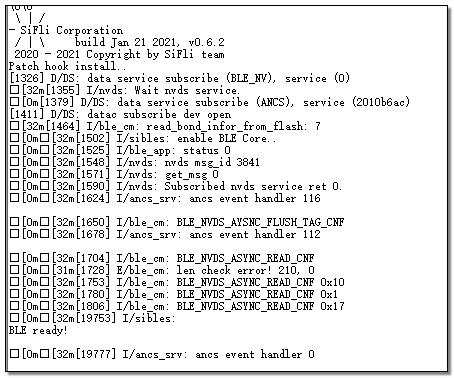

2. • 唤醒 PIN 接低电平，按底板的 Reset 键复位，启动成功后出现如下图的 log。类似ADV章节量 ADV 电流，也需要关闭 BT Scan

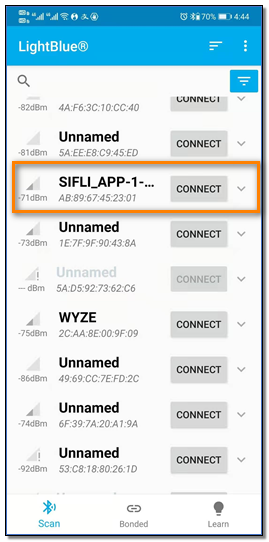

3. • 在手机上打开如下图的 LightBlue 软件，在 Scan 列表找到名为 SIFLI_APP 的设备，点击 CONNECT 连接设备

4. • 连接成功后 BLE 进入连接状态，缺省的连接周期为 50ms

5. • 将唤醒 PIN 接高电平，系统进入低功耗模式，测量 50ms 间隔时的电流

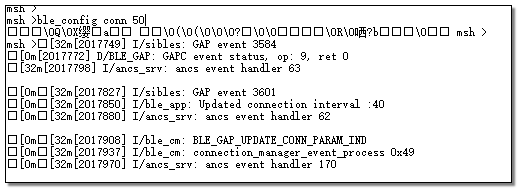

6. • 将唤醒 PIN 接低电平，系统退出低功耗模式，在 console 里发送命令ble_config conn 50，将连接周期改为 50ms，确认 console 出现如下图打印，其中Updated connection interval：40表示 1.25ms 单位的连接间隔，40×1.25=50ms，如果未出现打印，则表示参数更新失败，需要再次发送命令，同时观察电流波形确认间隔是否更新成功

7. • 将唤醒 PIN 接高电平，系统再次进入低功耗模式，测量 50ms 周期时的电流，与 ADV 电流类似，测量 10秒的平均电流 C1，两个峰之间的电流记为睡眠电流 C2，连接状态的增量电流即为 C=C1-C2

重复步骤 6 和 7，可以测量连接周期为 200ms、500ms 和 1000ms 时的电流。
