While Loop

HPSYS

1. • 打开串口调试工具，连接 HCPU 的 console 串口，连接测量设备与被测模块

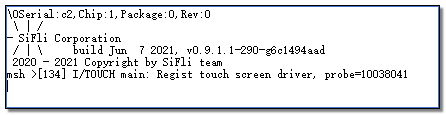

2. • 复位，启动成功后在 HCPU 的 console 中出现如下图的 log

3. • 发送命令run_while_loop 192，指示 HCPU 在 192MHz 频率下执行 while loop 测试，测量此时的平均电流C1，如下图HCPU While Loop 测试电流图所示，阶段 1 是 HCPU 跑在 192MHz 主频时 WFI 模式下的电流波形，开始执行 while loop 后进入阶段 2，电流上升并保持至测试结束，阶段 3 为回到 WFI 模式的电流波形。console 中显示 HCPU 的频率和 while loop 的持续时间，如图HCPU While Loop Log图所示

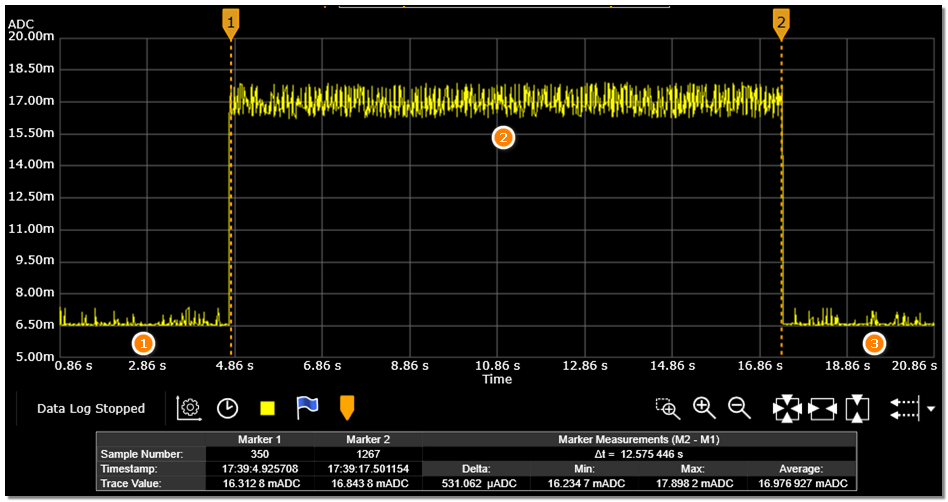

HCPU While Loop 测试电流图

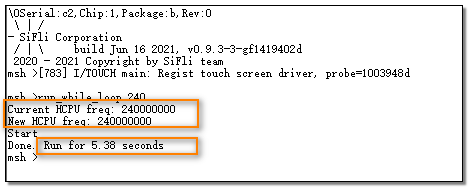

HCPU While Loop Log 图

4. • 发送命令run_while_loop 168，指示 HCPU 在 168MHz 下执行 while loop 测试，测量此时的平均电流 C2，由此得到每 MHz 的电流增量为C=(C1-C2)/(192-168)

5. • 执行run_while_loop 144和run_while_loop 120，测量 144MHz 和 120MHz 的平均电流，得到 144MHz的增量电流 C=(C1-C2)/(144-120)

6. • 执行run_while_loop 48和run_while_loop 24，测量 48MHz 和 24MHz 的平均电流，得到 48MHz 的增量电流 C=(C1-C2)/(48-24)

7. • 执行run_while_loop 24和run_while_loop 12，测量 24MHz 和 12MHz 的平均电流，得到 24MHz 的增量电流 C=(C1-C2)/(24-12)
