HAL EPIC 示程

EPIC(ePicasso)，是我们自研的图形引擎，它是专为 2D/2.5D 图像处理设计的硬件加速模块，主要用于分担 CPU 在图像运算中的负载，提升图像处理效率。

概述

本程序是一个基于 HAL（硬件抽象层） 接口和 EPIC 的图形混合示例。它演示了如何使用 HAL 接口控制 EPIC 硬件模块进行图层混合（Alpha Blending），将两个带有透明度的矩形图层叠加，并最终显示在 LCD 屏幕上。

支持的开发板

  • sf32lb52-lchspi-ulp

  • sf32lb52-nano_52j

  • sf32lb52-lcd_n16r8

例程功能简介

主要流程如下：

  1. 初始化 EPIC 及其底层 EZIP 模块。

  2. 使用 HAL_EPIC_FillStart() 在两块显存缓冲区中分别绘制蓝色和红色矩形。

  3. 设置图层参数并调用 HAL_EPIC_BlendStartEx() 进行图层混合。

  4. 将混合后的结果输出到 LCD 显示设备。

例程的使用

编译和烧录

切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-lchspi-ulp -j8

执行烧写命令：

build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

按提示选择端口即可进行下载：

please input the serial port num:6

例程输出结果展示:

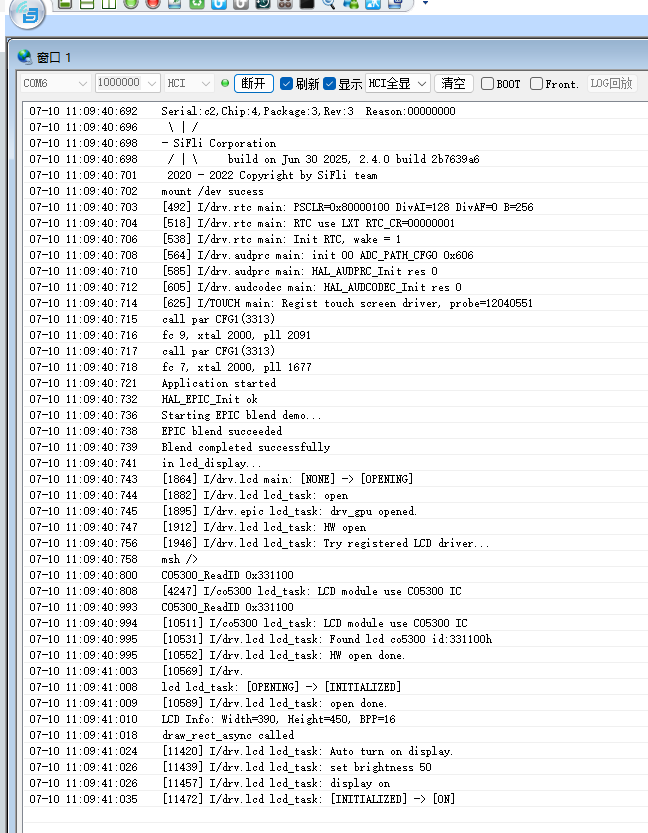

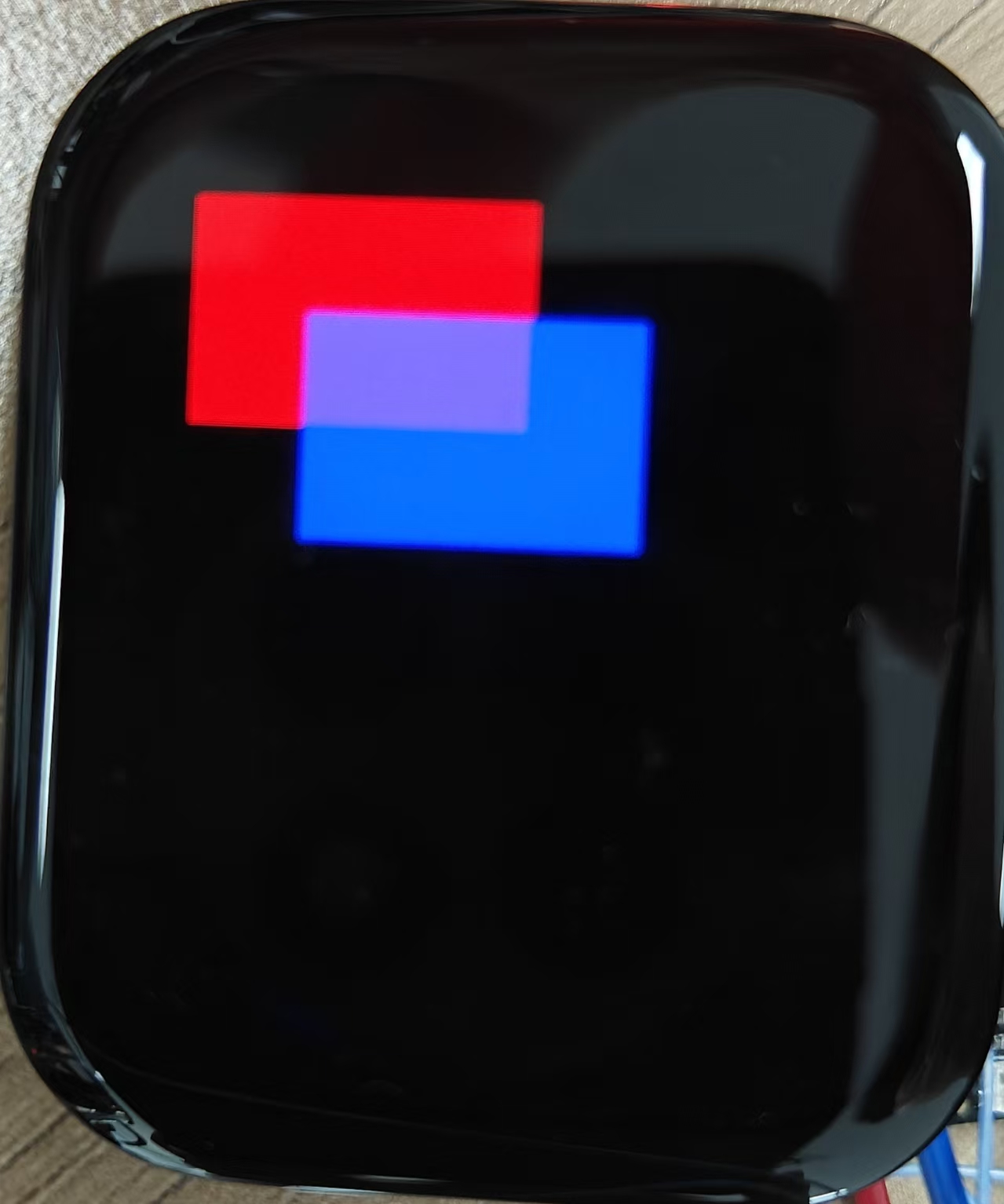

串口窗口打印如图： alt text 会在 LCD 屏幕上显示如图效果： alt text

例程的讲解

使用到的关键接口：

接口名

功能描述

HAL_EZIP_Init()

初始化 EZIP 模块

HAL_EPIC_Init()

初始化 EPIC 图形控制器

HAL_EPIC_LayerConfigInit()

初始化图层配置结构体

HAL_EPIC_LayerSetDataOffset()

设置图层数据偏移量（用于裁剪）

HAL_EPIC_FillStart()

启动颜色填充操作

HAL_EPIC_BlendStartEx()

启动多图层混合操作

注意事项

裁剪区域设置需谨慎 默认裁剪行为： 如果未调用 HAL_EPIC_LayerSetDataOffset()，默认从 layer.data 指针指向的首地址开始裁剪图像数据，本例程即 (0, 0)。

常见问题：

如果填充区域不在裁剪区域内，则无法提取有效图像数据，导致图层混合失败。 示例：若填充区域为 (100~250, 100~200)，而裁剪区域为 (0~150, 0~100)，则实际裁剪到的混合数据为空。 解决方案：

  • 方法一：将填充区域调整至裁剪区域内。

  • 方法二：调用 HAL_EPIC_LayerSetDataOffset(layer, x, y) 设置裁剪偏移，注意传入的 x/y 应为 目标坐标 + layer.x_offset / layer.y_offset。
