GPADC 按键

源码路径：example/misc/adc_button

支持的平台

sf32lb57-spi-hdk_n16r4

概述

GPADC 按键通过电阻分压网络，把多个按键的状态转换成不同的电压值，再用一路 ADC 采样识别具体是哪个按键被按下。相比一键一个 GPIO 的传统做法，它能显著节省引脚：1 路 ADC 通道 + 1 个用于唤醒的 GPIO 中断就能支持多个按键，适合引脚资源紧张的场景。

本例程演示如何使用 SDK 的 button 库驱动 GPADC 按键，按下按键后在串口打印对应的按键编号和动作类型。

原理说明

硬件原理

多个按键各自串联一个不同阻值的电阻后并接到同一路 ADC 引脚。按下不同按键时，分压比不同，ADC 引脚上会得到唯一且可区分的电压：

按键 1 按下 → ADC 电压 = VCC × R1 / (R_pullup + R1)
按键 2 按下 → ADC 电压 = VCC × R2 / (R_pullup + R2)
...

只要电阻值设计得当，让各按键对应的电压区间互不重叠，就能通过 ADC 采样值反查按键编号。

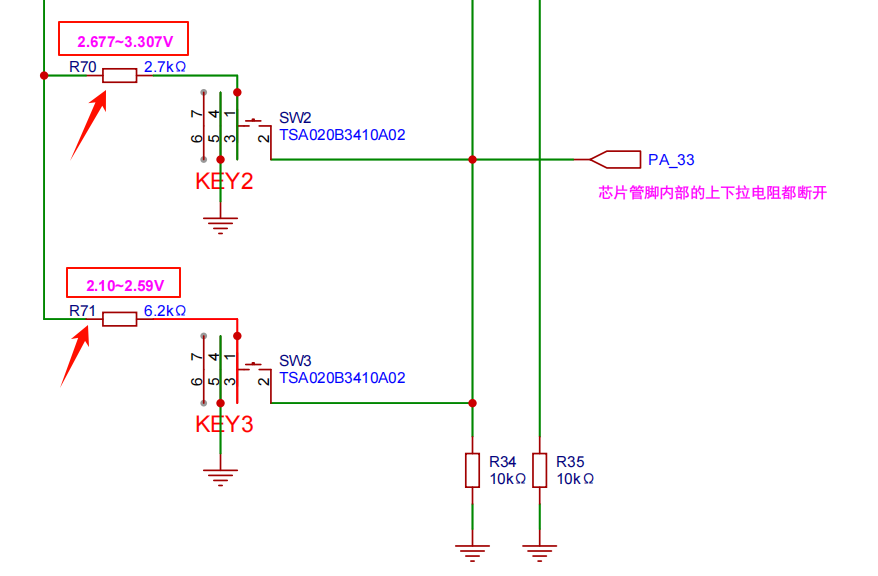

硬件原理图

软件识别流程

任意按键按下 → 共用的 GPIO 产生边沿中断
button 库在软定时器（timer 线程）中做消抖
消抖通过后，把该引脚临时切换为模拟功能，读一次 ADC
用采样电压逐个比对各按键的配置区间，命中即得到按键索引
读完把引脚切回 GPIO，重新使能中断，然后调用应用注册的回调

电压比对的代码逻辑（middleware/button/button.c）：

/* ADC 读回来的原始值单位是 0.1mV，先转成 mV */
read_arg.value /= 10;
for (i = 0; i < adc_btn_group_cfg->num; i++)
{
    if ((read_arg.value >= (adc_btn_cfg[i].voltage - adc_btn_cfg[i].volt_range))
            && (read_arg.value <= (adc_btn_cfg[i].voltage + adc_btn_cfg[i].volt_range)))
    {
        break;      /* 命中，i 即按键索引 */
    }
}

所以配置项里的 VOLT 和 RANGE 单位都是 mV，判定条件是 VOLT - RANGE ≤ 实测电压 ≤ VOLT + RANGE。

例程的使用

menuconfig 配置

sdk.py menuconfig --board=sf32lb57-spi-hdk_n16r4_hcpu

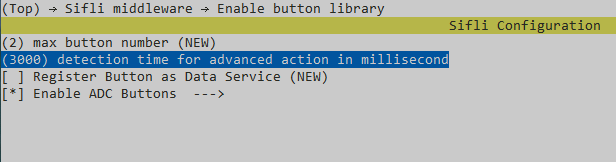

长按判定时长由 BUTTON_ADV_ACTION_CHECK_DELAY 控制（单位 ms），在 SiFli Middleware -> Enable button library 下配置。本例程设为 1000，即按住超过 1 秒判定为长按。

menuconfig 配置

编译和烧录

切换到例程 project 目录，执行编译：

scons --board=sf32lb57-spi-hdk_n16r4_hcpu -j8

运行 build_sf32lb57-spi-hdk_n16r4_hcpu\uart_download.bat，按提示选择端口下载：

build_sf32lb57-spi-hdk_n16r4_hcpu\uart_download.bat
Uart Download
please input the serial port num: 5

详细说明见编译烧录文档。

适配新硬件

换板子时按以下步骤标定电压：

从原理图算出或用万用表实测每个按键按下时 ADC 引脚的电压
取区间中间值作为 BUTTONx_VOLT
取区间半宽作为 BUTTONx_RANGE，确保相邻按键的 [VOLT-RANGE, VOLT+RANGE] 不重叠
按实际数量设置 GROUP1_MAX_NUM，按实际接线设置 GROUP1_ADC_DEV_CHANNEL 和 BSP_KEY1_PIN

如果不确定实测值，可以先烧一版进去，日志里 adc control origin data ... Voltage ... 会打印每次采样的原始值（单位 0.1mV，除以 10 得 mV），据此反推配置。

例程输出结果展示

启动后依次短按按键 1、2、3，再长按按键 2：

ADC button ready, 3 keys. Press a key to see the log.
msh />
adc control origin data 3712, Voltage 30865
key 1 pressed
key 1 clicked
key 1 released
adc control origin data 3311, Voltage 26582
key 2 pressed
key 2 clicked
key 2 released
adc control origin data 2914, Voltage 22342
key 3 pressed
key 3 clicked
key 3 released
adc control origin data 3309, Voltage 26561
key 2 pressed
key 2 long pressed
key 2 released

日志解读：

adc control origin data 是 ADC 原始码值，Voltage 单位是 0.1mV
按键 1：30865 × 0.1mV = 3086mV，落在 2973 ± 150 = [2823, 3123] 内 → 索引 0，打印 key 1
按键 2：26582 × 0.1mV = 2658mV，落在 2578 ± 150 = [2428, 2728] 内 → 索引 1，打印 key 2
按键 3：22342 × 0.1mV = 2234mV，落在 2185 ± 150 = [2035, 2335] 内 → 索引 2，打印 key 3
每次按下只在 BUTTON_PRESSED 前采样一次 ADC，后续的 clicked / long pressed / released 复用同一个按键索引，所以不会重复打印电压
短按序列是 pressed → clicked → released；长按序列是 pressed → long pressed → released

故障排除

问题	可能原因	解决方法
启动即断言 `button_bind_adc_button` 处 `s_adc_dev` 为空	`BSP_USING_ADC1` 未使能，`bat1` 设备未注册	在 `proj.conf` 中加 `CONFIG_BSP_USING_ADC1=y`
`button_init failed`	`BSP_KEY1_PIN` 引脚号非法，或该引脚已被其它 button 占用	检查板级 `CONFIG_BSP_KEY1_PIN` 配置
按键无响应	中断 GPIO 配错，或 `USING_ADC_BUTTON` 未使能	核对 `BSP_KEY1_PIN` 与实际接线，确认 `CONFIG_USING_ADC_BUTTON=y`
打印 `Unknown pin:...`	实测电压不在任何按键的配置区间内	按日志里的 `Voltage` 值重新标定 `BUTTONx_VOLT` / `RANGE`
按键识别成相邻按键	各按键电压区间重叠，或 `RANGE` 设得过大	减小 `RANGE`，必要时调整硬件分压电阻拉开差异
长按不触发	长按阈值过大	减小 `BUTTON_ADV_ACTION_CHECK_DELAY`
ADC 通道读数异常	`GROUP1_ADC_DEV_CHANNEL` 与实际接线不符	核对原理图上按键接入的 ADC 通道
