思澈 SF32LB5xx 芯片蓝牙单项测试指南

1. 基本介绍

本文主要目的是协助工程师完成 SF32LB5xx 芯片蓝牙 RF 单项测试。测试需准备如下的资源：

硬件
- 综测仪/频谱仪
- 被测样机（DUT，在一些文档中表述为 EUT）
- Windows PC（电脑）
- USB Type-C 数据线（注意：不能是只有充电功能的 Type-C 线）
- 射频同轴线
软件
- SiFli_RfTool 工具

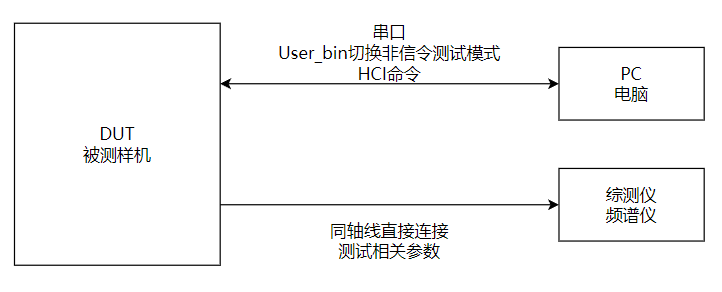

测试拓扑如图 1-1 所示，DUT 和电脑通过串口连接，RF 通过同轴线和综测仪相连。

2. 测试准备

2.1. 硬件接线

1. DUT 测试点引线

需引出以下测试点，用于供电与串口通信：VBAT、GND、UART1 TX/RX、UART3 TX/RX。

2. 芯片串口引脚对应关系

不同型号芯片的 UART1 引脚存在差异，UART3 引脚配置一致，具体对应关系如下：

引脚名称	SF32LB551	SF32LB555 & SF32LB557
UART1 TX	PA49	PA17
UART1 RX	PA51	PA19
UART3 TX	PB45	PB45
UART3 RX	PB46	PB46

环境搭建：DUT 的 UART1 连接到电脑上，RF 通过同轴线连接到综测仪上，可参考图 1-1。上述引脚为默认引脚配置，使用时应当以项目配置的具体引脚为准。

2.2. DUT 进入测试模式

给 DUT 上电，确保 DUT 可正常开机；
确保 DFU 不在休眠状态，用 USB 线连接 DUT 的 UART1 到电脑上；
用串口工具（如 SiFli_Trace 工具）给 DUT 发送 Finsh 指令 bt_cm uart_dut；
串口工具收到 04 0E 04 XX 03 0C 00 的回复表示 DUT 成功进入测试模式；
在串口工具上，断开串口连接；
PC 通过 SiFli_RfTool 工具和 DUT 交互（HCI 命令）进行测试。

3. 调制信号测试

3.1. TX 测试

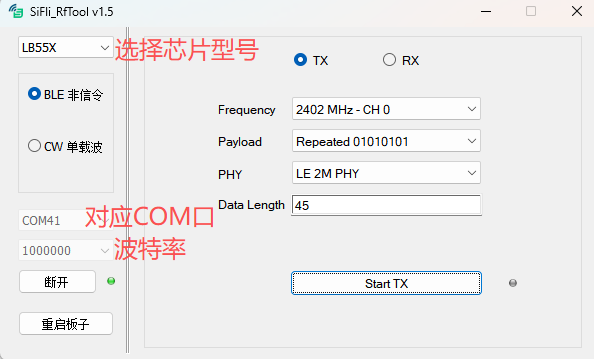

在 SiFli_RfTool 工具上，如图 3-1：

选择对应的芯片类型（LB55X）
选择与 UART1 口对应的 COM 口，波特率设成 1000000
点击连接。连接成功后，状态指示灯会变为绿色

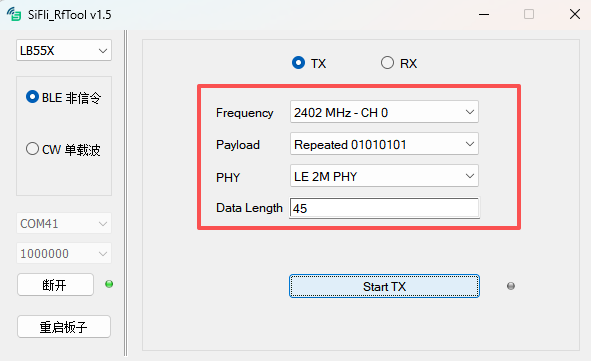

在 Frequency、Data Length、payload、PHY 中设置测试所需的信道、PHY 类型等，如图 3-2 红色框所示：

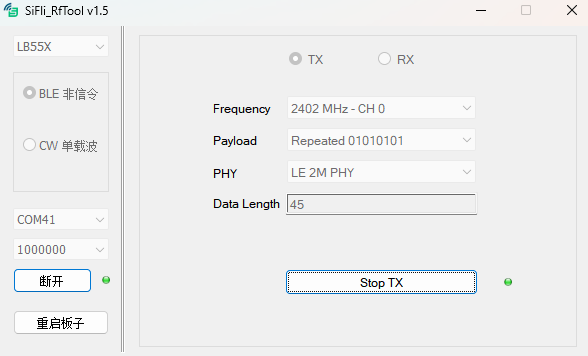

点击 Start TX，Start TX 变成 Stop TX，且右边的指示灯变成绿色，则表示发射成功。如图 3-3 所示，发送成功后可在综测仪上看到对应参数。

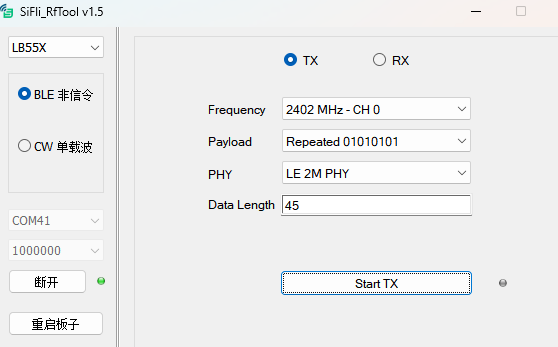

如果要测试其他信道、PHY 类型等，须先点击 Stop TX，指示灯变成灰色后表示断开，如图 3-4：

3.2. RX 测试

注意：测试完 TX 后，一定要先点击 Stop TX，才能进行测试 RX。

选择 RX，设置 Frequency，PHY 类型

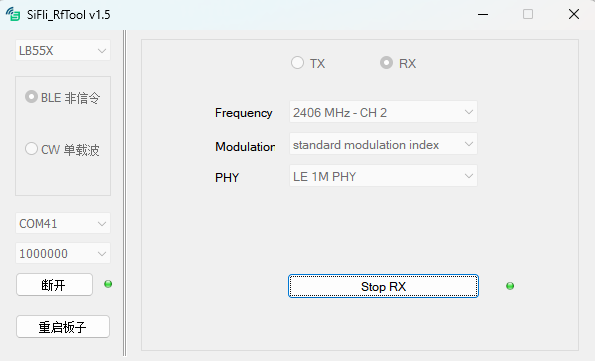

点击 Start RX，Start RX 变成 Stop RX，且指示灯变成绿色，表示进入对应 RX 状态，如图 3-5。

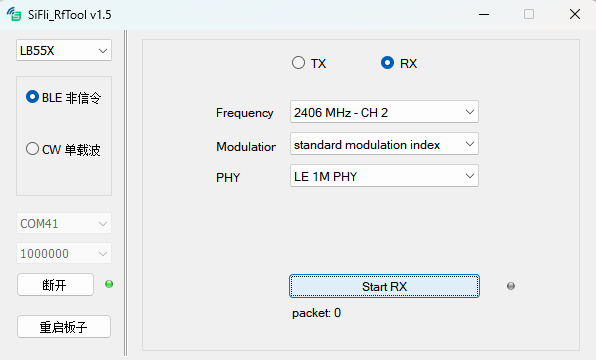

如果测试其他信道，需先点击 Stop RX，右侧指示灯变成灰色，停止当前 RX 测试状态，再去设置，如图 3-6。

4. 单载波信号测试

注意：单载波（CW）测试时需要更换串口，DUT 和电脑之间的连接串口需要从 UART1 改为 UART3（PB45，PB46）。

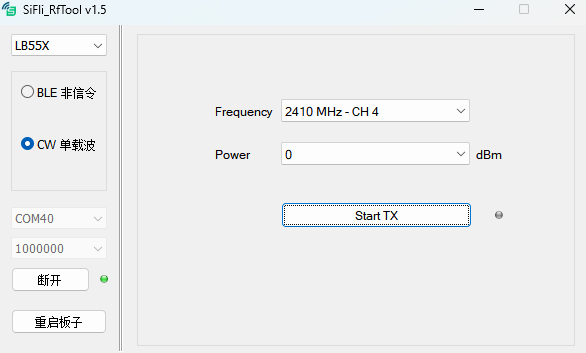

在 SiFli_RfTool 工具上，选择 UART3 对应的 COM 端口，波特率设成 1000000
点击连接，指示灯变成绿色，如图 4-1。

设置对应频率和功率等级

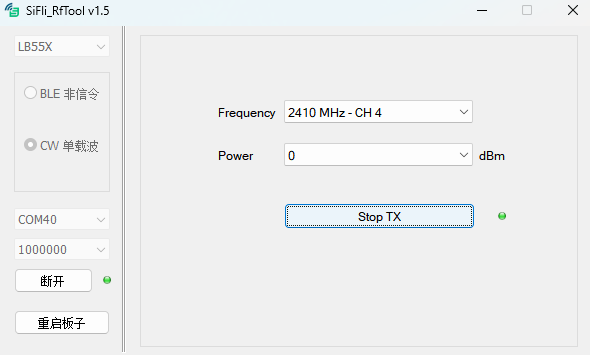

点击 Start TX，右侧指示灯变成绿色，如图 4-2。4s 左右后，可在综测仪上看对应测试值。（切换其他频率测试时，先点击 Stop TX，再修改频率和功率等级，修改完频率和功率后，再点击 Start TX 即可。）

5. 综测仪配置

本章是”工具 + 综测仪”配对使用：DUT 通过 SiFli_RfTool 发射或接收 RF 信号，综测仪侧根据测试方向（DUT 发 / DUT 收）配置对应模式。

DUT 可通过同轴线测试传导或者空口测试耦合数据，耦合数据一般会比传导低，需做补偿。

5.1. TX 测试综测仪配置

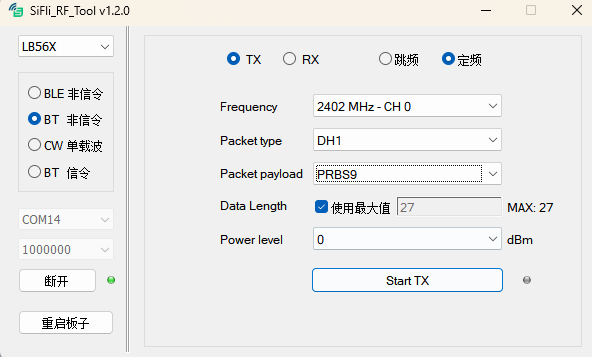

完成 §3-§4 的 SiFli_RfTool 端 TX 配置后，DUT 已按设定参数发射 RF 信号（以 LB56X / BT 非信令 / ch0 / DH1 / PRBS9 / 0 dBm 为例，如图 5-1）。

../_images/figure_14-2.png — 图 5-1 SiFli_RfTool 端 TX 配置示例

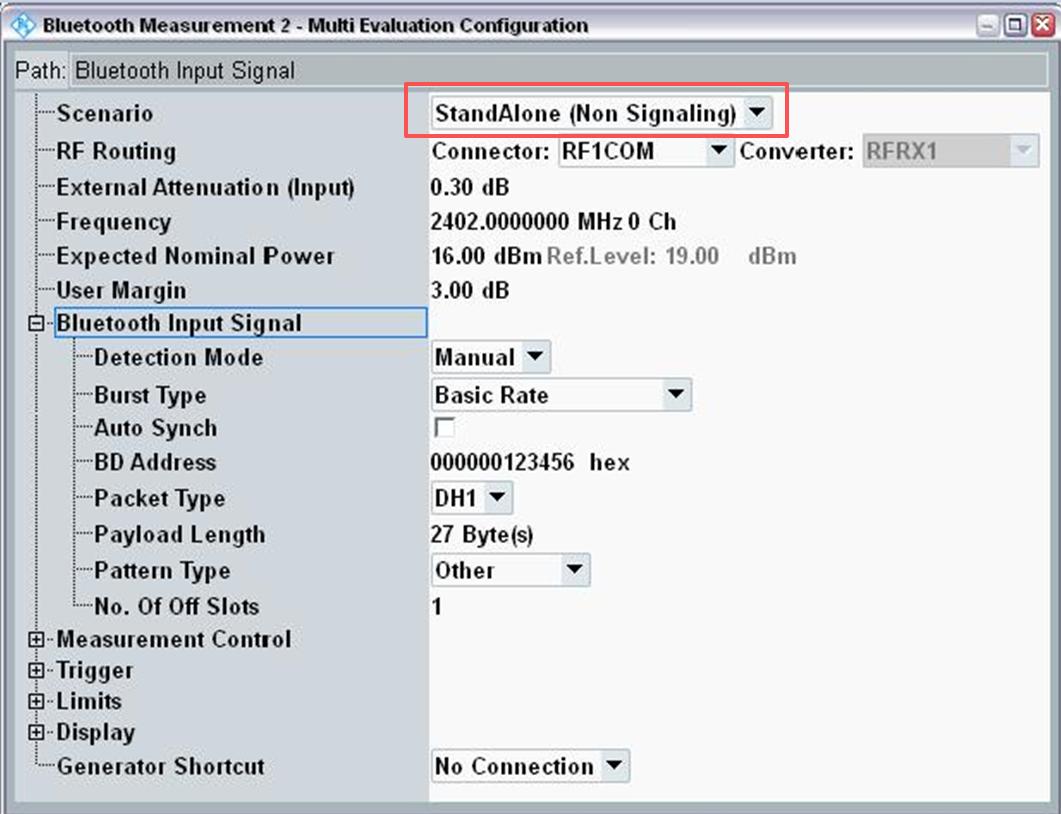

综测仪侧据此配置非信令接收：在 Multi Evaluation Configuration 界面把 “Scenario” 选项设为 “StandAlone (Non Signaling)”，并把信道、Packet type、Payload 等接收参数与 SiFli_RfTool 端保持一致，如图 5-2。

../_images/figure_14-1.jpg — 图 5-2 综测仪 Non-Signaling 配置界面

5.2. RX 测试综测仪配置

DUT 接收能力测试方向相反——综测仪发射已知信号，DUT 接收并统计 PER/BER。BLE 与 Classic BT 的仪表配置思路不同，分别说明。

5.2.1. BLE Rx

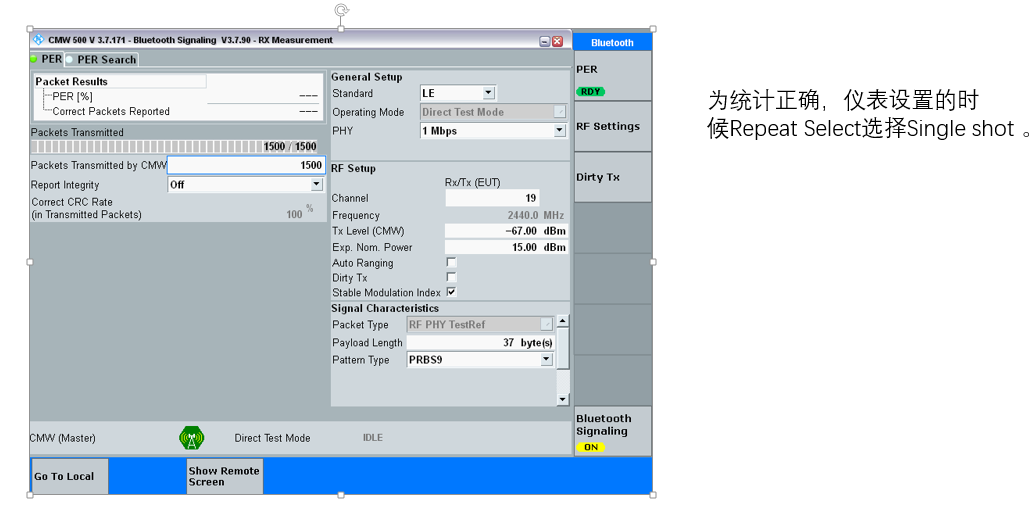

CMW500 切到 RX Measurement 界面，参数如图 5-3：

参数	设定值
Standard	LE
Operating Mode	Direct Test Mode
PHY	1 Mbps
Channel	19
Frequency	2440.0 MHz
Tx Level (CMW)	-67.00 dBm
Packet Type	RF PHY TestRef
Payload Length	37 byte(s)
Pattern Type	PRBS9
Repeat Select	Single shot（关键：必须设此选项才能正确统计）

../_images/figure_26-1.png — 图 5-3 CMW500 BLE Rx 仪表配置

操作步骤：

在 SiFli_RfTool 上点击 Start RX，DUT 进入 ch19 BLE 接收
在 CMW500 上把 PER 按钮置 ON，仪表开始发射 1500 个标定包
等待约 5 秒，期间 SiFli_RfTool 工具显示已收到的包数和 RSSI
在 SiFli_RfTool 上点击 Stop RX，工具显示 Total rx n packets
计算 PER：PER = (n − 1500) / 1500 × 100%（n 为 DUT 实际收到的包数）

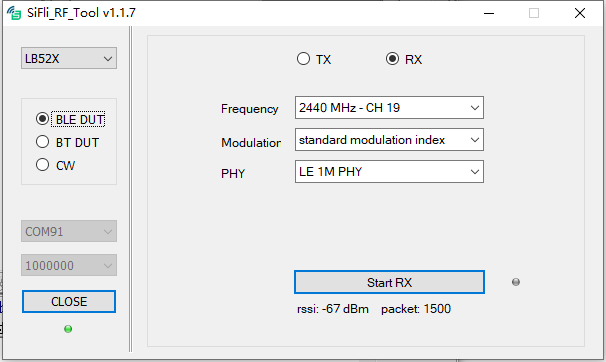

同时查看工具上的 RSSI 值（理论值约 -67 dBm，对应 CMW Tx Level）

../_images/figure_26-3.png — 图 5-4 BLE Rx 测试结果显示（RSSI、收包数）

5.2.2. Classic BT Rx

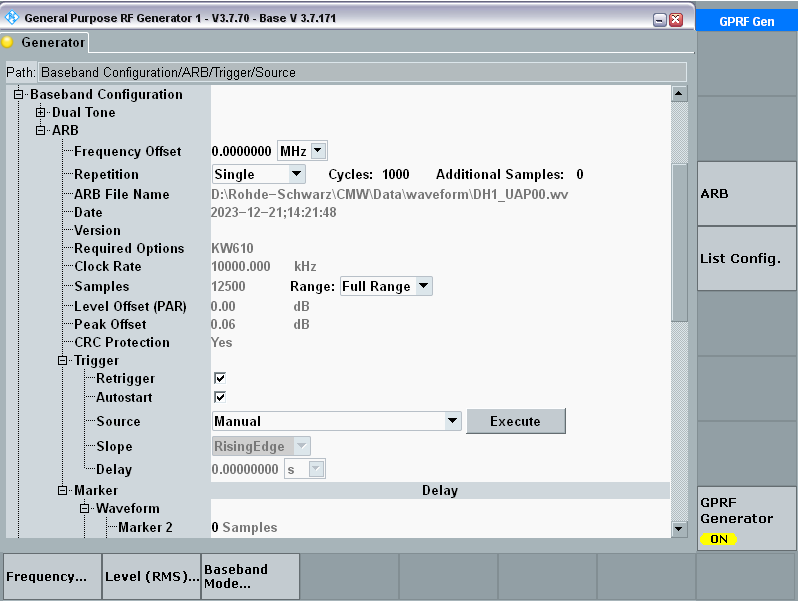

Classic BT 没有 SIG DTM 标准模式，CMW500 通过 GPRF Generator 加载预制波形文件发射。波形文件如 DH1_UAP00.wv 等，仪表配置如图 5-5。

../_images/figure_27-1.png — 图 5-5 GPRF Generator 仪表配置（Classic BT 波形发射）

操作步骤：

在 CMW500 上选择 Classic BT 波形文件（DH1 / 2-DH1 / 3-DH1 等）
在 SiFli_RfTool 上点击 Start RX，DUT 进入对应 BT 接收
在 CMW500 上把 GPRF Generator 切 OFF → ON 启动发射，等待约 5 秒

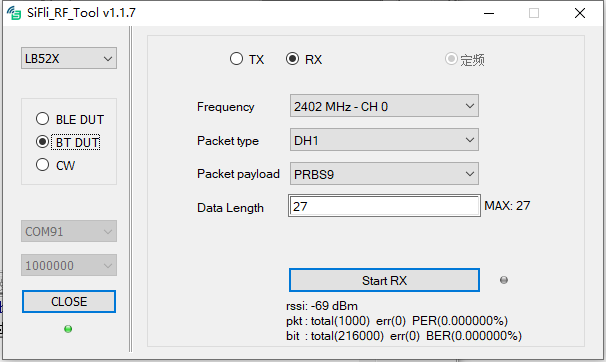

在 SiFli_RfTool 上点击 Stop RX，工具显示 RSSI、收到包数、误包数、误包率、收到 bit 数、误 bit 数、误比特率（参考图 5-6）

../_images/figure_27-2.png — 图 5-6 Classic BT Rx 测试结果

6. 频谱仪配置

若没有综测仪也可以使用频谱仪观测 DUT 的部分指标参数，频谱仪频率需根据 SiFli_RfTool 发送的频率进行配置中心频率，DUT 通过同轴线连接到频谱仪上就可以看到 DUT 的输出波形，如图 6-1。

7. 异常处理

实际操作中如出现工具响应异常、数据明显错误、连接断开等情况，按以下步骤复位：

关闭 SiFli_RfTool 工具
DUT 断电
重新给 DUT 上电，等待开机完成
重新打开 SiFli_RfTool 工具
按本指南章节顺序重新操作
