SDK快速入门

1. 开发环境准备

需要安装的软件列表

Sifli env 和 SiFli SDK (从微盘下载)
Keil V5.32或以上, armcc V6 版本或以上将arm和jlink的路径加入Windows环境变量PATH，如 C:\Keil_v5\ARM\ARMCLANG\bin 和 C:\Program Files(x86)\SEGGER\JLink_v672b , 有助于一些脚本的使用
Segger Jlink, V6.72b 版本或以上Jlink下载地址
Visual Studio 2017或更高版本

需要的硬件

Windows PC x1
ARM仿真器 x1

备注

仿真器的供电和EVB板有冲突，需要关闭仿真器的供电。如果出现仿真器连接不成功，可以检查一下Jlink的供电硬件跳线。下图是常见Jlink的供电跳线，需要移除

USB type-C 线 x1
用于给EVB供电，以及连接EVB上的FTDI USB2UART芯片，用于抓取EVB串口数据
EVB开发板 x1套
包含一个接口底板EI-LB55XXXX001, 和一个CPU子板LB551, 以及屏幕子板(屏幕不同，相应的子板型号不一样。)

EVB 开发板接口一览图

编译必须的配置

解压env到PC上，如 c:\work\env
进入env目录，可以运行本目录下的 env.exe ，如果打开失败可以尝试使用 env.bat
关联文件夹右键ConEmu Here菜单

添加Keil Flash烧写驱动

将 tools/flash/keil_drv/sf32lb55x 目录下sf32lb55x.FLM，复制到 C:\Keil_v5\ARM\Flash 下 (此处为默认的Keil安装目录，如果安装到其它目录则放到相应的文件夹下)

2. 编译示例工程

编译evb工程(DSI屏)

打开SifliSDK目录，右键ConEmu Here打开ConEmu，执行批处理set_env.bat(设置相关的环境变量，如果不关闭ConEmu，只需设置一次，打开新的ConEmu需要再次设置)

备注

set_env.bat 里面有设置Keil的安装目录(默认是 C:/Keil_v5 )，用户需要根据自己的安装目录进行修改。 2. 切换到 example/watch_demo/project/ec-lb551 3. 用命令 scons --target=mdk5 –s 生成Keil工程 4. 然后用Keil打开 project.uvprojx 编译

备注

ec-lb555的工程类似编译

编译模拟器工程

打开SifliSDK目录，右键ConEmu Here打开ConEmu，执行批处理 set_env.bat
切换到 \example\watch_demo\project\watch_simu
命令scons --target=vs2017 -s 生成vs工程，然后用visual studio2017打开工程 project.vcxproj 编译运行

备注

运行时如果Visual studio提示找不到 SDL2.DLL，则需要添加路径 env\tools\Python27 到环境变量PATH，然后重启下Visula studio

备注

如果安装的是其他版本的visual studio, 打开工程时，需要按照提示改变windows SDK的版本。

3. 烧写EVB

SDK提供三种烧录EVB的方式，其中一种使用Keil的环境，另外两种使用Jlink的工具。

备注

正常情况可以不用改变跳线boot_mode, 如果烧写持续出现问题, 或者用户程序死机，可以将跳线boot_mode置于VDD一侧，然后按reset重启进入boot模式，再次尝试烧写。烧写完成之后，跳线boot_mode置于GND一侧，按reset重启正常运行。

3.1 用Keil烧录EVB

使用Keil烧录EVB flash需要首先添加Keil Flash烧写驱动, 将 \tools\flash\keil_drv\sf32lb55x 目录下 sf32lb55x.FLM ，复制到 C:\Keil_v5\ARM\Flash 下 (此处为默认的Keil安装目录，如果安装到其它目录则放到相应的文件夹下)

EVB至少需要烧写2部分：

Flash Table (只需要烧录一次，用于复位后ROM从FlashTable读取地址然后跳转到用户代码)，具体用法参考安全引导加载用户收到EVB的时候，flash table 已经烧录为默认，除非flash被破坏，一般情况下，客户可以忽略这个步骤。
工程代码

烧录Flash table

打开工程 example/flash_table/project.uvprojx
按照最后一节选择Keil Flash烧写驱动
选择flash1作为编译目标，然后编译，烧写

烧录工程代码

打开example/hal_example/project/ec_lb551/project.uvprojx
按照最后一节选择Keil Flash烧写驱动
编译后，烧写

选择Keil Flash烧写驱动

打开工程选项，按下图选择Flash驱动：

3.2 用Jlink烧写EVB

Jlink 的版本此处以v672b为例，安装路径 D:\Software\JLink_v672b

添加Jlink Flash烧写驱动

在Jlink程序目录 D:\Software\JLink_v672b\Devices 目录下新建目录 SiFli
将 tools/flash/jlink_drv/sf32lb55x 下的elf文件拷贝到前面新建的SiFli目录(每个elf对应一个flash的烧写驱动)
修改Jlink注册的Device列表，增加前面添加的文件路径，运行参数等,如下图:

附图中添加的xml内容：

  <!--                                    -->
  <!-- SiFli Z0(Cortex-M33 devices)-->
  <!--                                    -->
  <Device>
    <ChipInfo Vendor="SiFli" Name="SF32LB5XX" Core="JLINK_CORE_CORTEX_M33" WorkRAMAddr="0x20000000" WorkRAMSize="0x40000" />
    <FlashBankInfo Name="Internal Flash1" BaseAddr="0x10000000" MaxSize="0x400000" Loader="Devices/SiFli/SF32LB5XX_INT_FLASH1.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
    <FlashBankInfo Name="External Flash2" BaseAddr="0x18000000" MaxSize="0x2000000" Loader="Devices/SiFli/SF32LB5XX_EXT_FLASH2.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
  </Device>
  <!--                                    -->
  <!-- SiFli SF32LB55X(Cortex-M33 devices)-->
  <!--                                    -->
  <Device>
    <ChipInfo Vendor="SiFli" Name="SF32LB55X" Core="JLINK_CORE_CORTEX_M33" WorkRAMAddr="0x20000000" WorkRAMSize="0x40000" />
    <FlashBankInfo Name="Internal Flash1" BaseAddr="0x10000000" MaxSize="0x2000000" Loader="Devices/SiFli/SF32LB55X_INT_FLASH1.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
    <FlashBankInfo Name="External Flash2" BaseAddr="0x64000000" MaxSize="0x2000000" Loader="Devices/SiFli/SF32LB55X_EXT_FLASH2.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
    <FlashBankInfo Name="External Flash3" BaseAddr="0x68000000" MaxSize="0x2000000" Loader="Devices/SiFli/SF32LB55X_EXT_FLASH3.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
    <FlashBankInfo Name="External Flash4" BaseAddr="0x12000000" MaxSize="0x2000000" Loader="Devices/SiFli/SF32LB55X_EXT_FLASH4.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
  </Device>

烧写Bin/hex文件到Flash

打开Jlink，连接，并选择SiFli的device(注意SF32LB55X代表EVB的flash驱动)
选择swd接口，配置速度，选择对应的bin烧写到某一地址(可以烧ROM/RAM/FLASH都可以)，Jlink速度取决于Jlink的硬件，通常可以设置到4MHz以上，芯片可以支持最高10MHz.
烧写结果
Hex文件的烧写，只需将loadbin 改成loadfile即可，且不需要带地址

3.3 集成到windows，右键烧写hex文件

添加完了的Jlink 的驱动以后，为了平时调试方便，可以将hex文件的烧写集成到windows的右键菜单，但只能烧写hex文件因为其自带地址，bin文件不带地址所以不支持。

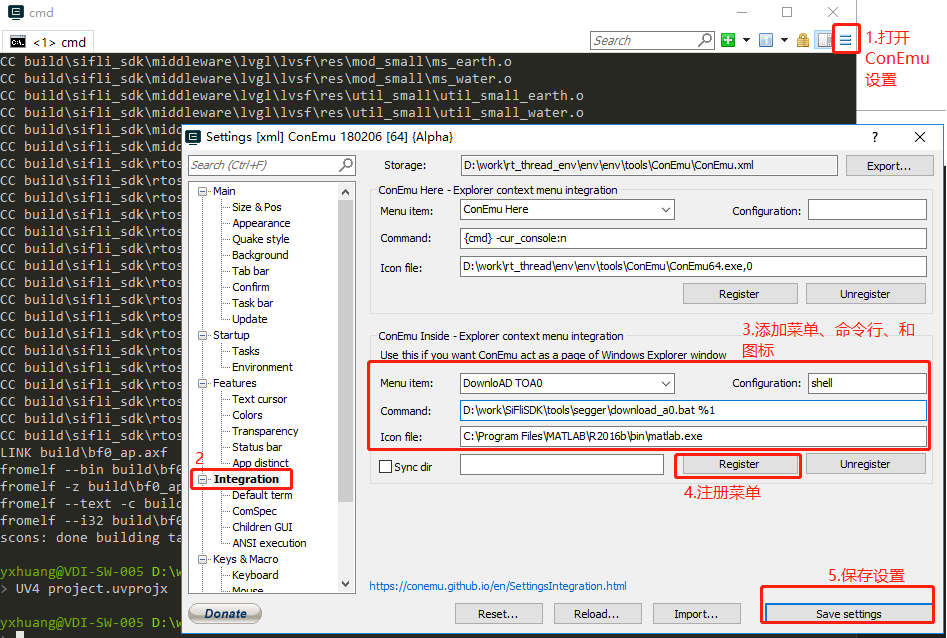

添加右键菜单
右键目录烧写，将会把目录内的文件改为.hex后缀，并逐个烧写

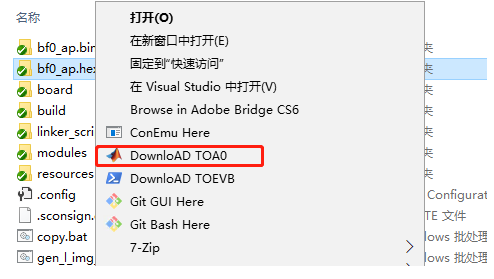

也可以单独选择烧录其中一个hex文件(只支持.hex后缀的文件)

备注

为了使得BLE 应用运行正常，请在串口输入
1. nvds reset_all 1
2. nvds update addr 6 <蓝牙地址> 例如 nvds update addr 6 1234567890C8，注意蓝牙地址分类需要保持一定的格式，建议C8不要改动，其他的用户可以自行改变然后按reset重启

警告

56和58系列工程，编译完后在build目录下会生成 download.bat 和 download.jlink 文件，运行 download.bat 就可以下载，不要用鼠标右键模式下载hex文件。如果点了，会更改 download.jlink 文件内容导致下载失败，请删除被更改的download.jlink文件，并重新编译用 download.bat 下载。

4. 上电引导流程

阶段	函数	文件路径
中断向量表	ResetHandler	SifliSDK\drivers\cmsis\sf32lb55x\Templates\arm\startup_bf0_hcpu.S
MPU设置, BOOTMODE检查	SystemInit()	SifliSDK\drivers\cmsis\sf32lb55x\Templates\system_bf0_ap.c
RO/RW/ZI初始化	__main()
RT_THREAD_MAIN入口	`$Sub$$main`	SifliSDK\rtos\rtthread\src\components.c
^	rtthread_startup()	SifliSDK\rtos\rtthread\src\components.c
硬件初始化	rt_hw_board_init()
	HAL_Init();
RCC 配置	HAL_PreInit()	SifliSDK\drivers\boards\ec-lb551XXX\drv_io.c
	HAL_MspInit()
PIN脚配置	BSP_IO_Init()
	rt_system_heap_init
LOG输出口初始化	rt_console_set_device
驱动初始化	rt_components_board_init();
上层初始化	rt_application_init()	SifliSDK\rtos\rtthread\src\components.c
	main_thread_entry	SifliSDK\rtos\rtthread\src\components.c
上层中间件	rt_components_init
	Main()	工程main函数
启动线程调度	rt_system_scheduler_start()

备注

EVB开发板插入PC后，PC会枚举四个个串口，其中编号最小的是Boot/LCPU的终端，第二个大的是HCPU的终端，目前建议用户关注HCPU的UART输出。其余两个串口暂时没有分配。
