SF32LB52-DevKit-Nano开发板

SiFli Technology2025/5/16大约 6 分钟

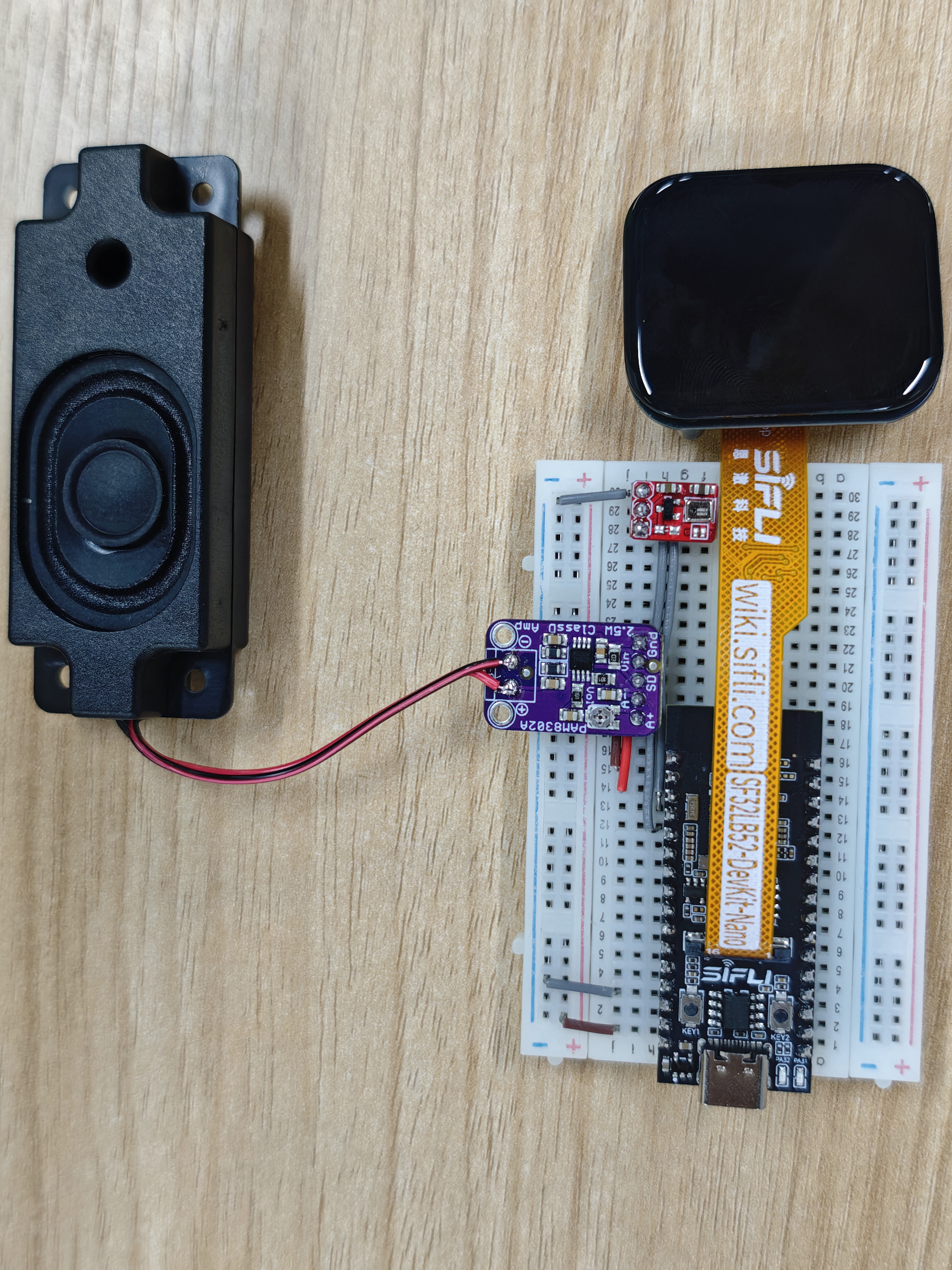

本文档介绍SF32LB52-DevKit-Nano使用小智所需硬件连接。

硬件准备工作

DIY 所需硬件

开发板：SF32LB52-DevKit-Nano（R16N16版本）

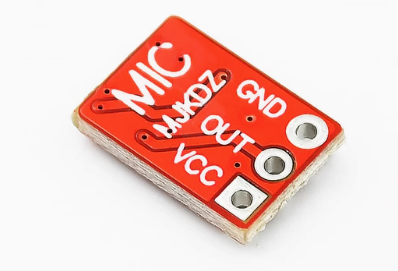

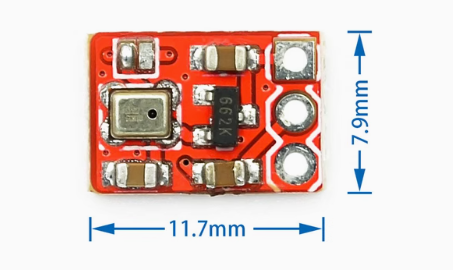

模拟麦克风：MEMS麦克风模块 https://item.taobao.com/item.htm?id=595237371680

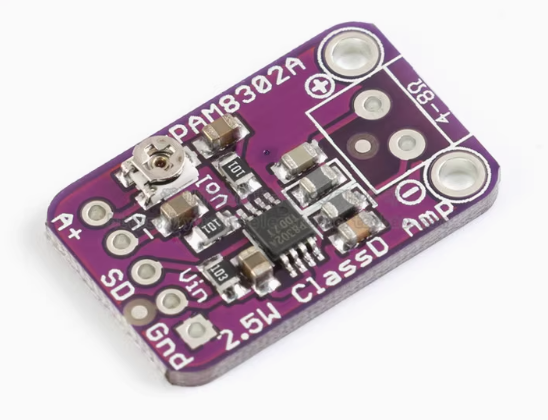

模拟功放：PAM8302 https://item.taobao.com/item.htm?id=535743493142

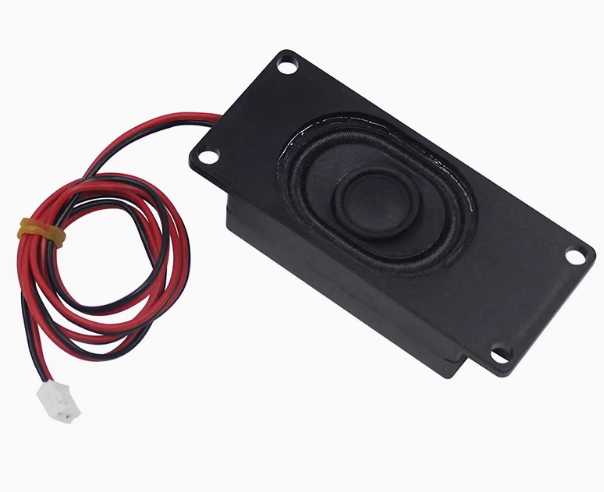

腔体喇叭：8Ω 2~3W https://item.taobao.com/item.htm?id=895176389650

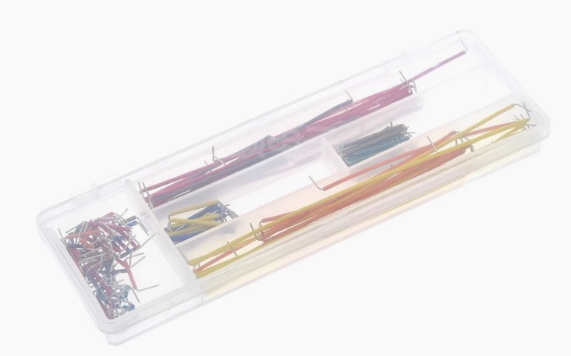

导线：跳线一盒 https://item.taobao.com/item.htm?id=39961676503
400 孔面包板 1 块 https://item.taobao.com/item.htm?id=39828824454
390*450 AMOLED屏和 FPC转接线

除此之外，你可能还需要用到万用表，电烙铁套件，钳子三件套，Type-C数据线，用于烧录固件的PC。

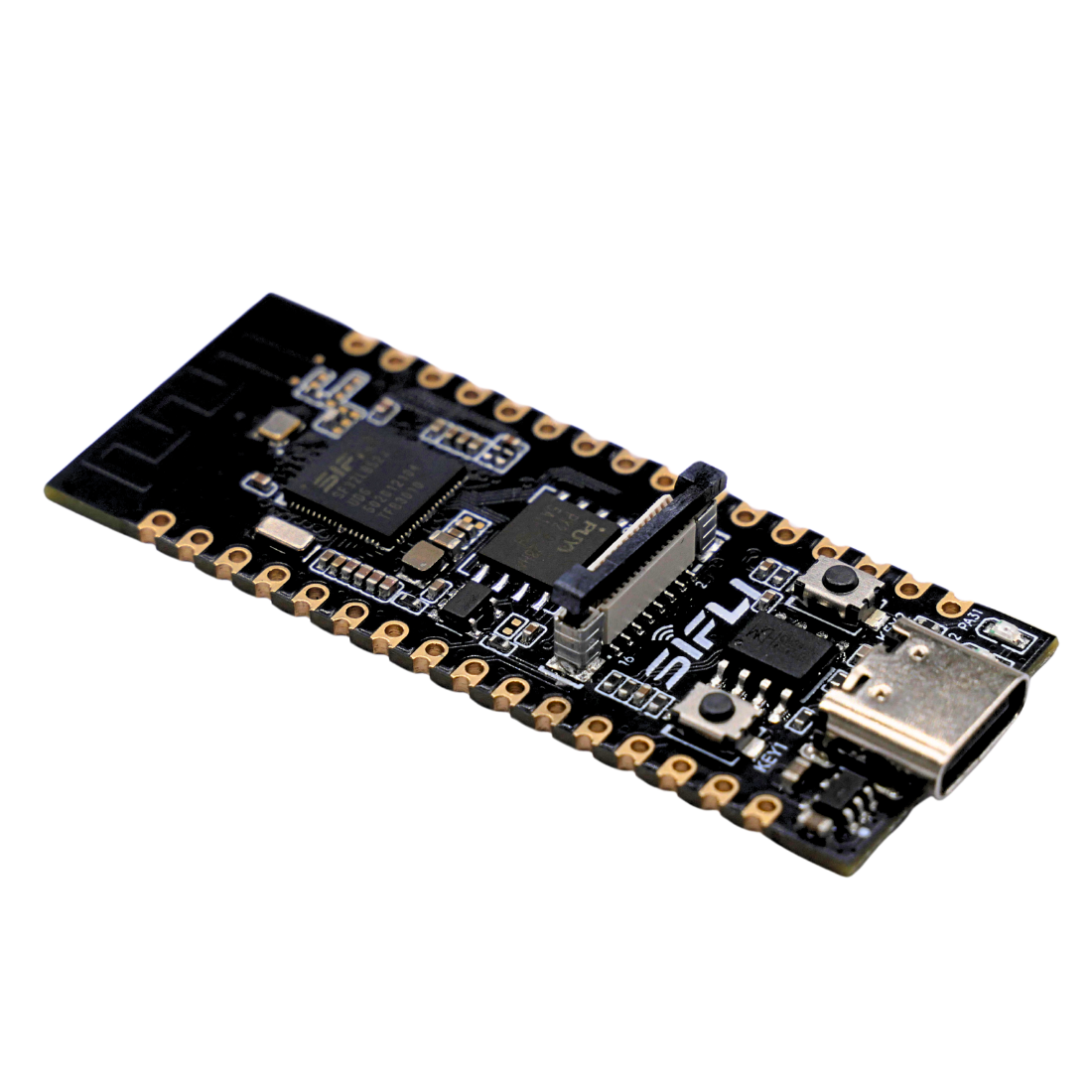

1.1 开发板：SF32LB52-DevKit-Nano（R16N16版本）

SF32LB52-DevKit-Nano（R16N16版本）是基于思澈科技SF32LB52JUD6芯片的开发板，拥有16MB的高速PSRAM和16MB的NOR Flash，超大资源配置为未来小智功能升级留够空间。SF32LB52JUD6芯片拥有240MHZ的M33大核和24MHZ的小核，大核负责逻辑处理小核负责蓝牙通信，性能与功耗兼备，小智连接功耗低至3ma；芯片集成自研2.5GPU深入适配lvgl可流畅驱动480480分辨率以下的各种屏幕；芯片集成codec，支持24位的ADC音频采样和24位的DAC输出，仅需简单的外部连接mic和功放即可实现高品质音频输入输出。开发板板载尺寸仅有21mm51mm，板边采用邮票孔设计，方便焊接和贴装。开发板采用USB Type-C接口，一个口解决供电和烧录调试，无需其他调试器；板载FPC连接座可直插屏幕，方便接线。

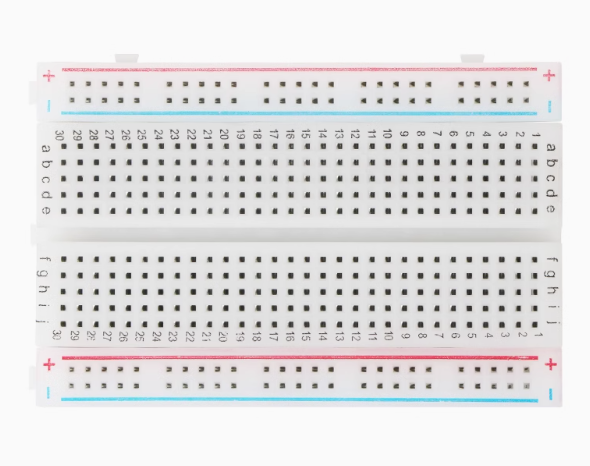

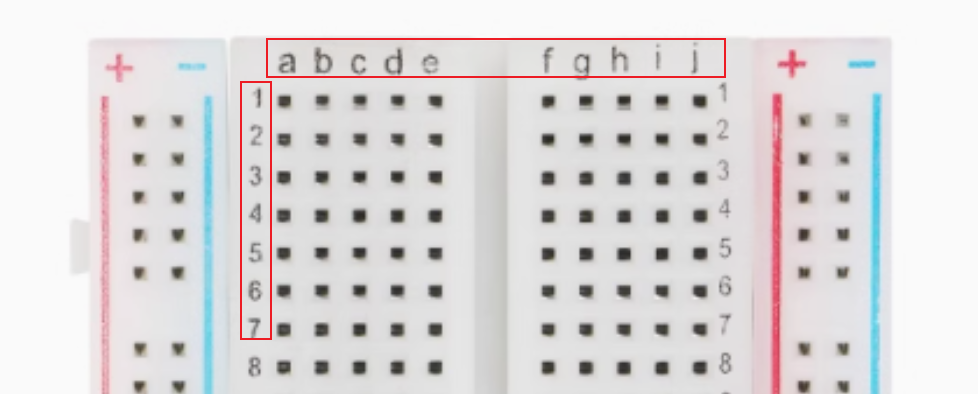

面包板基础知识：面包板是分区块的，中间两个区块相同数字横向的每行是连通的（中间隔断除外），正负红蓝线是竖向每列连通的（如有隔断除外）。

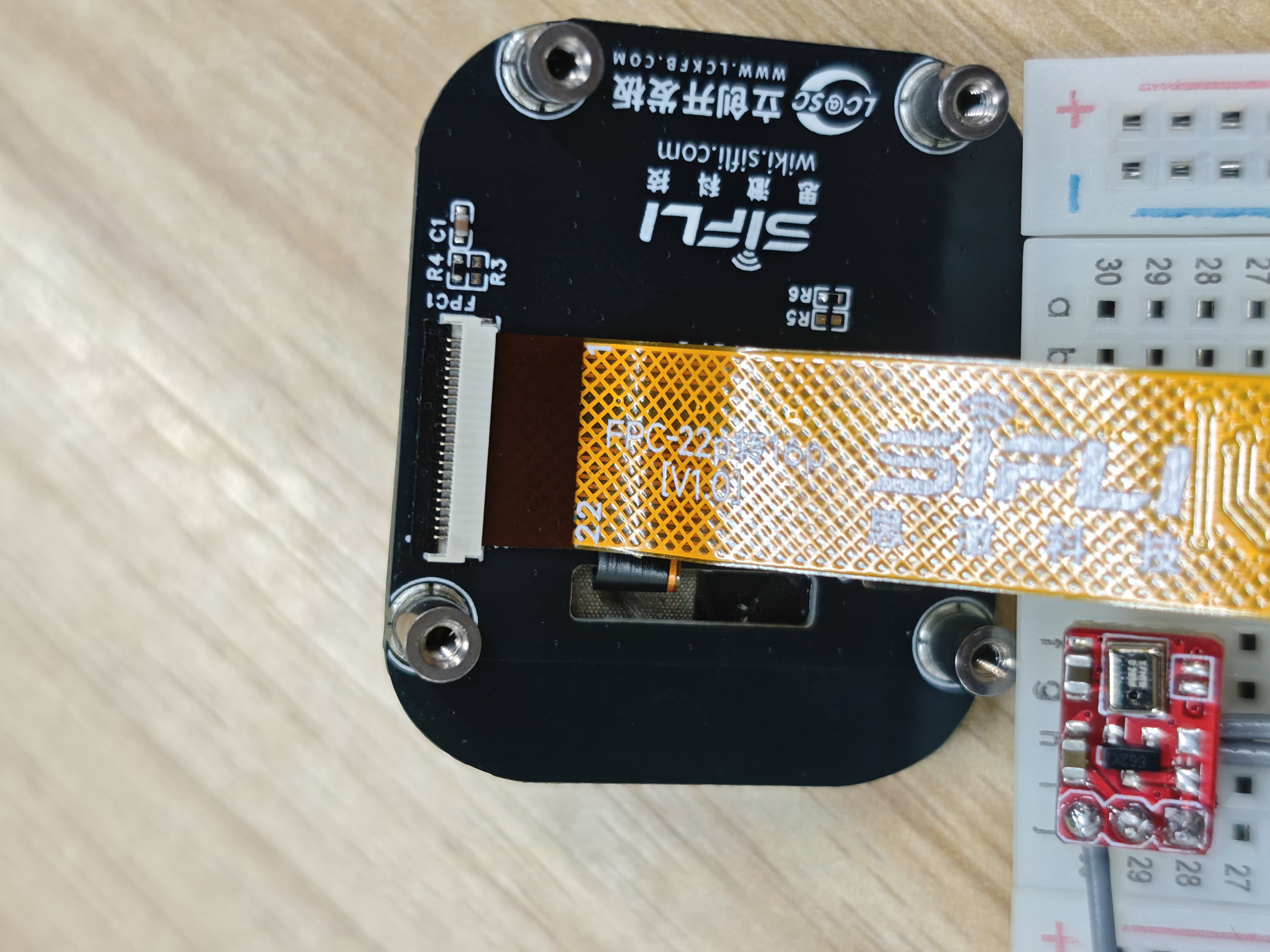

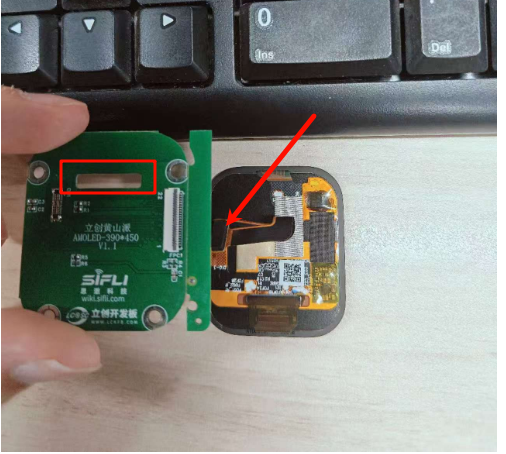

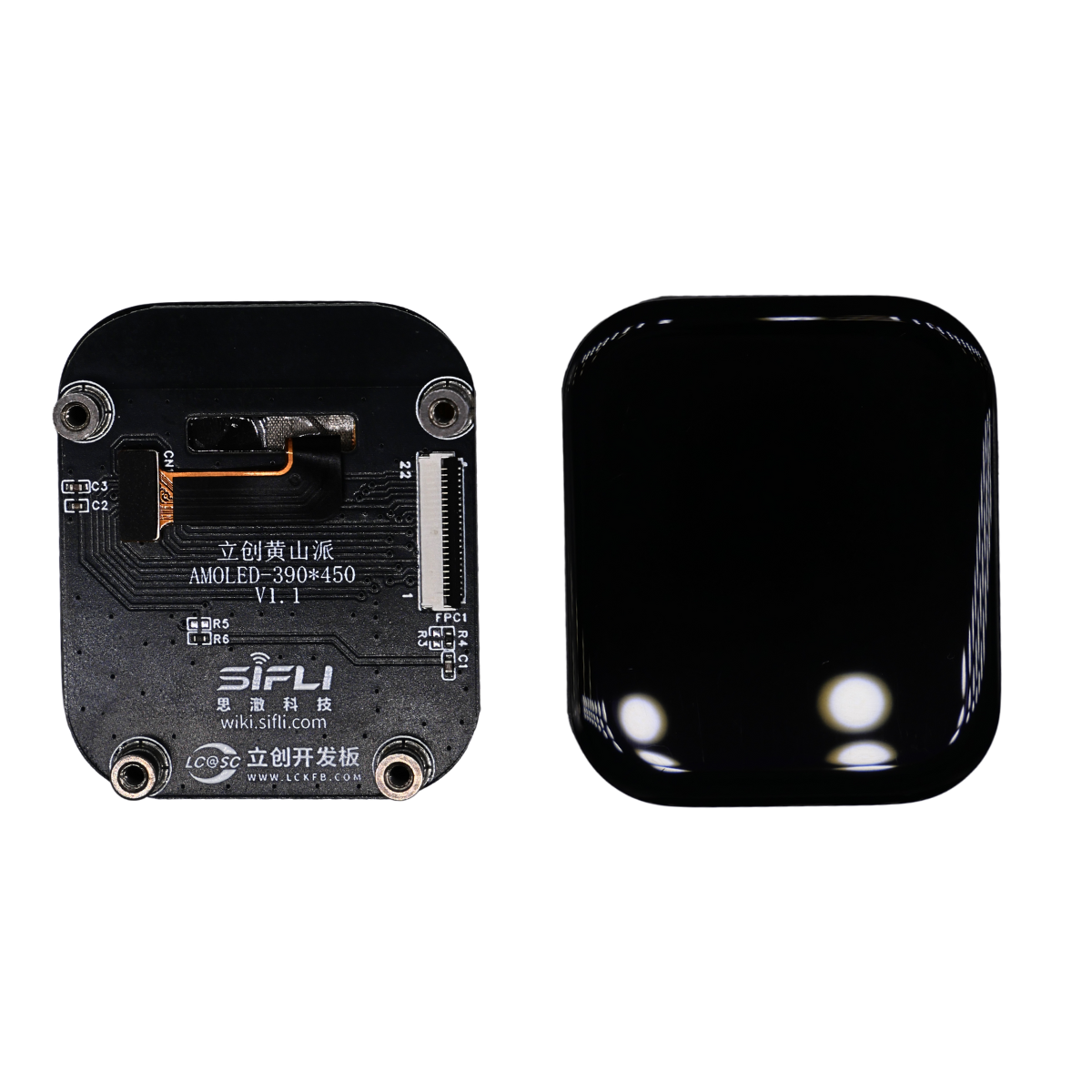

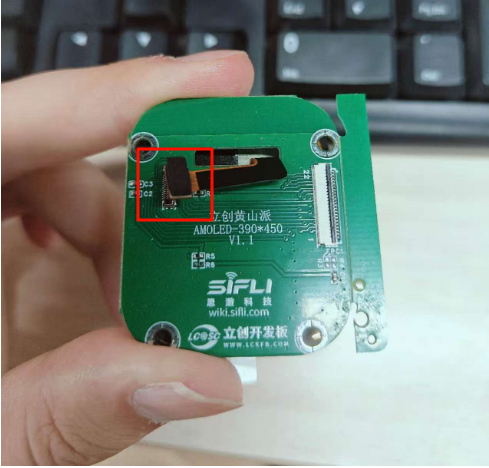

1.8 390*450 AMOLED屏和 FPC转接线

AMOLED屏幕具备高对比度与鲜艳色彩，黑色显示纯正且节能，因像素独立发光特性可降低深色画面耗电量。目前主流的手机手表等都已经采用AMOLED屏幕。

我们选择的屏幕尺寸为1.85寸，分辨率为390*450，像素密度PPI为322，人的眼睛在手持设备上的分辨率为300PP左右，只有大于300PPI才感受不到像素颗粒。

屏幕采用QSPI接口，可以拥有更大的传输带宽，提高屏幕刷新率，保证界面的流畅。

接线方案

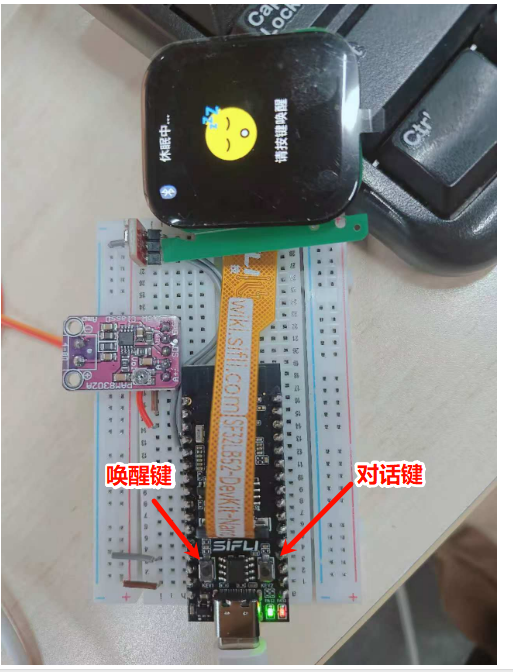

2.1 整体接线

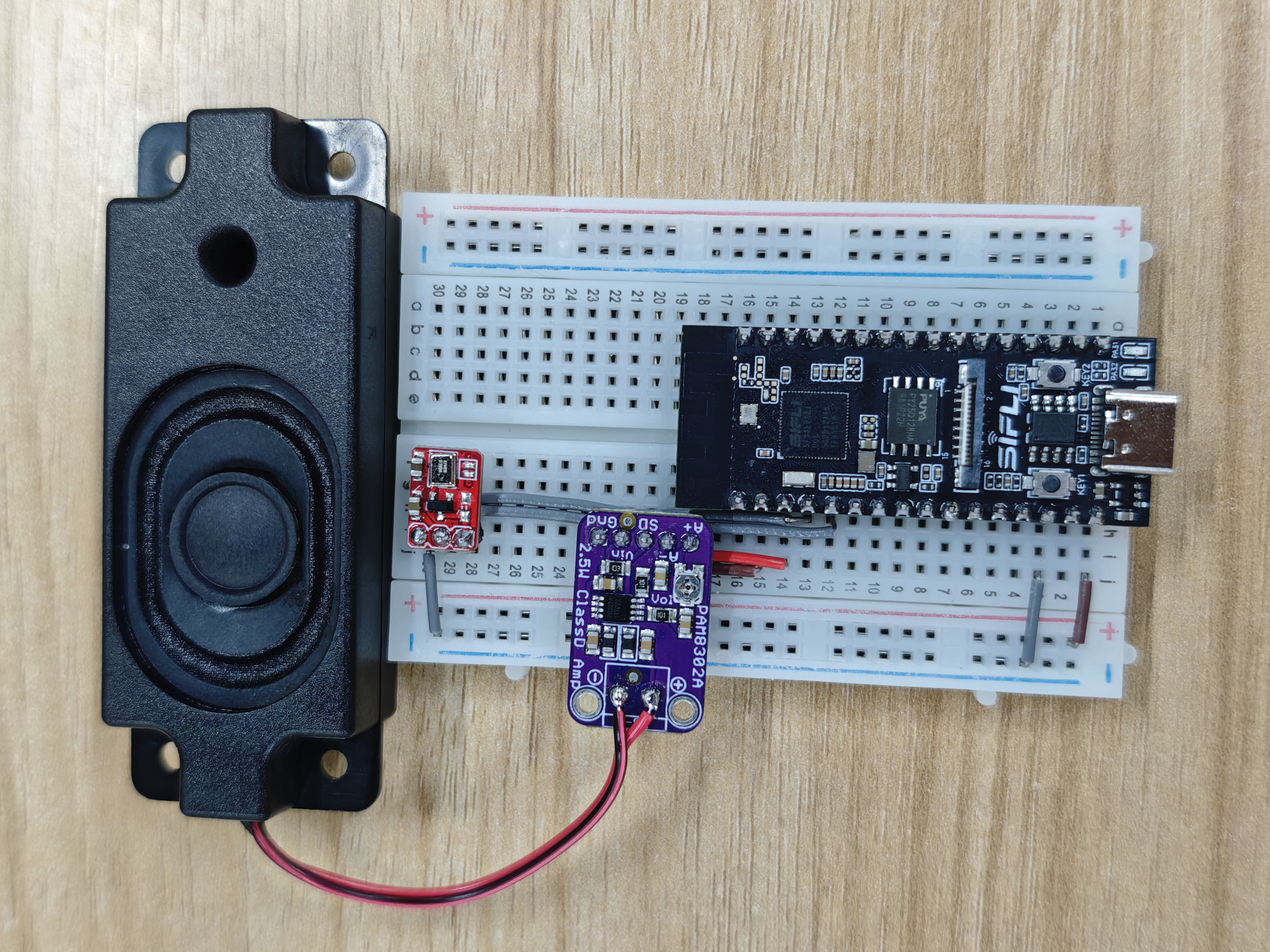

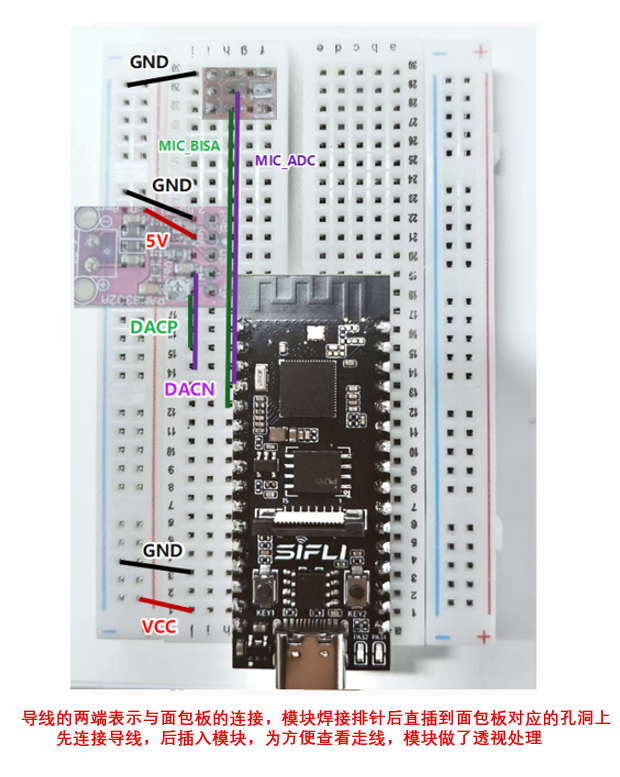

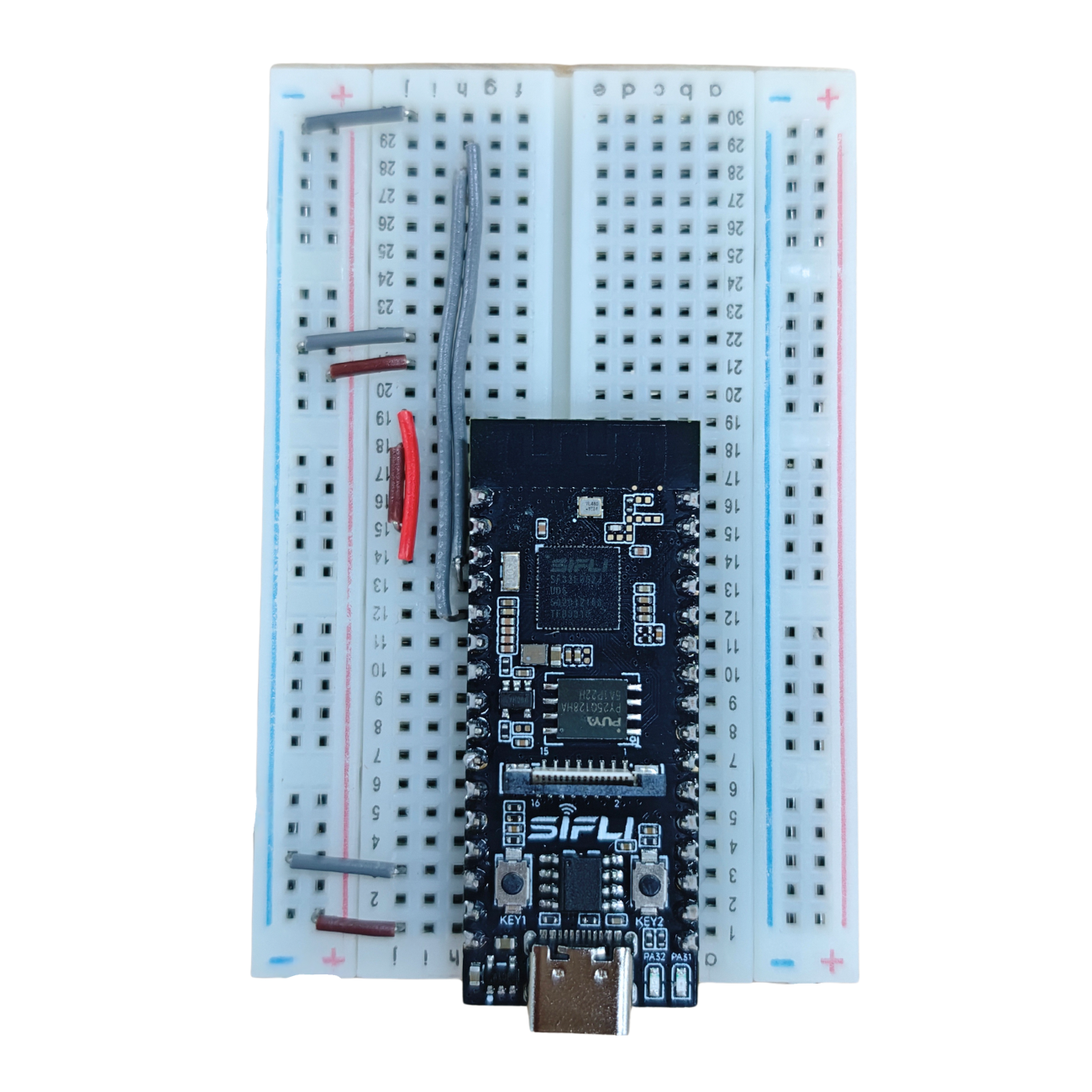

整体接线示意图如下

以此视图为正面，所有模块的排针都在pcb的背面进行焊接，然后插到面包板上

2.2 引脚定义

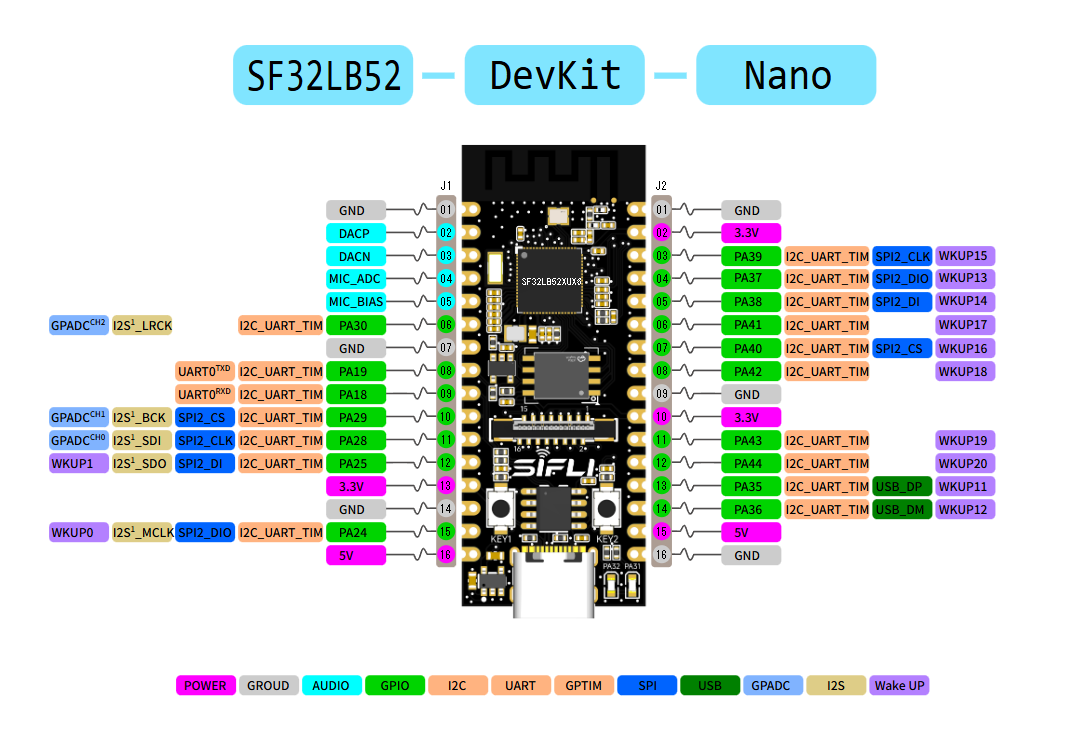

SF32LB52-DevKit-Nano开发板的引脚功能定义如上图所示，我们主要用mic和dac相关引脚，具体接线定义如下表

SF32LB52-DevKit-Nano	MEMS麦克风	功能
MIC_BIAS	VCC	麦克风供电
MIC_ADC	OUT	麦克风输出
GND	GND	电源地

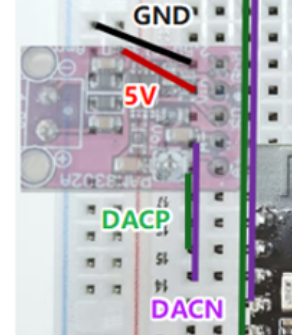

	PAM8302功放
DACP	A+	音频输入正
DACN	A-	音频输入负
PA30	SD	功放开关
5V	Vin	电源正
GND	Gnd	电源地

更简单直白的接线方式是，我们观察面包板可以看到，面包板上对横竖分别用字母a到j和数字1到30表示，最外层两列是+和-。那么接下来我们就直接用坐标的方式来描述接线方法，只需要用导线将两个点连接起来即可

j1	+
j3	-
i11	j19
i14	j18
j15	j17
j20	-
j21	+
h12	h28
h13	h29
j30	-

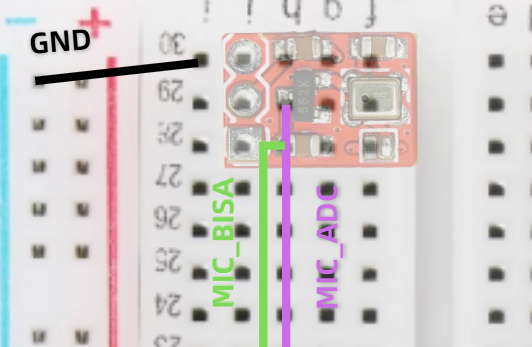

MEMS麦克风vcc	i28	可以直插排针无需导线注意模块方向即可
MEMS麦克风out	i29
MEMS麦克风gnd	i30
PAM8302功放A+	i17	可以直插排针无需导线注意模块方向即可
PAM8302功放A-	i18
PAM8302功放SD	i19
PAM8302功放Vin	i20
PAM8302功放Gnd	i21

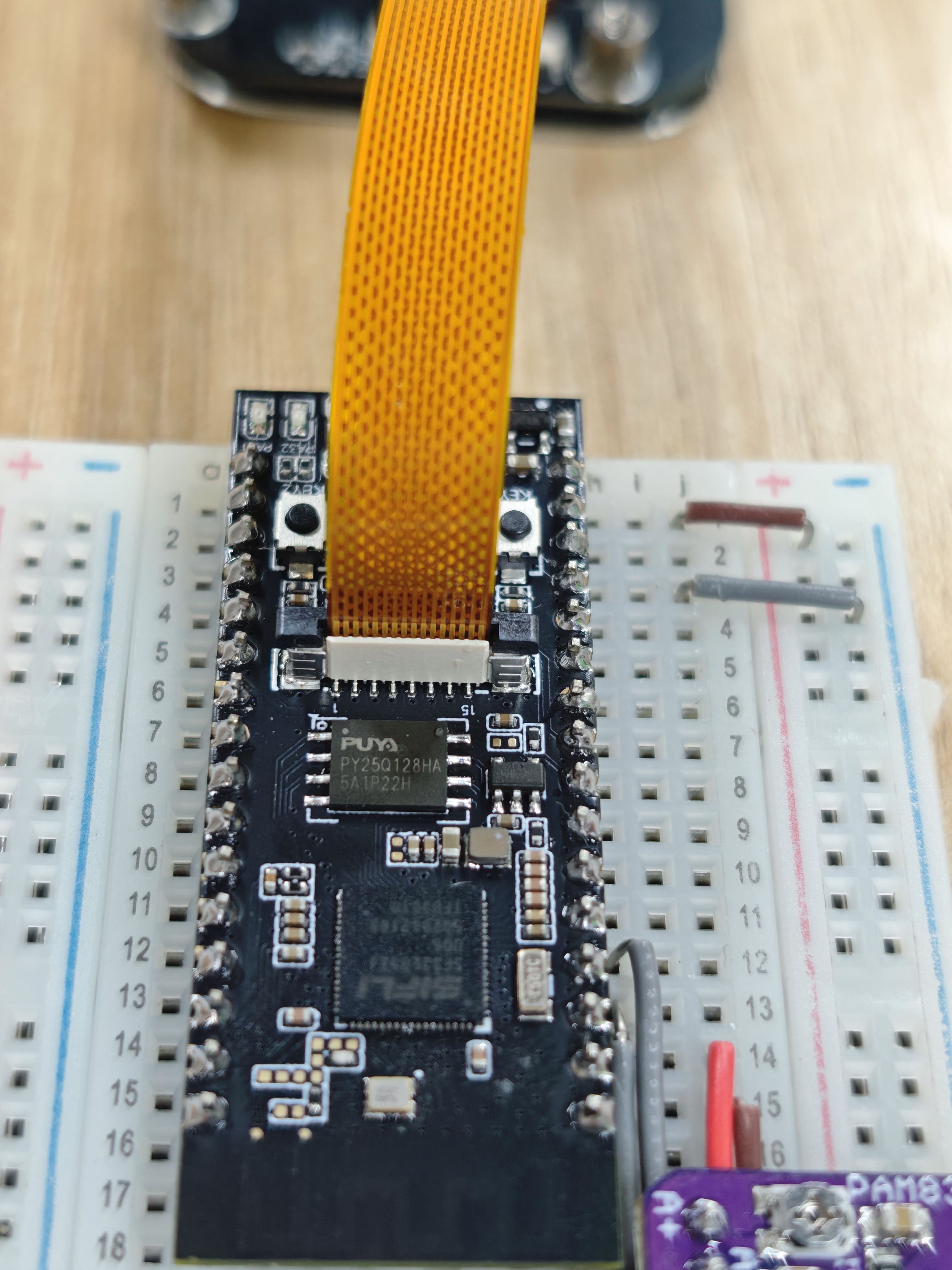

SF32LB52-DevKit-Nano 5V	e1	只要确定好方向和两个关键引脚的位置，直接插上就行
SF32LB52-DevKit-Nano GND	b1
