应用程序启动流程
SF32LB56x为双核（大小核）架构，有内置和外置多个存储接口，其中MPI1，MPI2和MPI3位于HPSYS，可向DMAC1发送请求；MPI5位于LPSYS，可向DMAC2发送请求。 MPI1 的输入输出连接至IO(SA)，用于访问芯片内合封(SiP)的8线pSRAM。 MPI2 的输入输出连接至IO(SB)，用于访问芯片内合封(SiP)的另一片8线pSRAM。 MPI3 的输入输出连接至IO(PA)，用于访问芯片外接的NOR/NAND Flash。 MPI5 的输入输出连接至IO(SC)，用于访问芯片内合封(SiP)的4线NOR Flash。
大核上的应用程序启动流程分为三个阶段：
一级Bootloader：固化在SF32LB56X内部的ROM中，加载Flash中的二级Bootloader到RAM中跳转运行
二级Bootloader：加载Flash中的应用程序并跳转执行
应用程序：用户程序
一级Bootloader
一级Bootloader固化在了芯片的ROM中，其中断向量表地址为0。上电后会首先运行一级Bootloader，flash分区表放在MPI5接的Flash5上（“Flash5”通常指代通过MPI5接口连接的外部Flash存储设备），根据Flash分区表指示的二级Bootloader地址（必须在启动Flash上），拷贝二级Bootloader代码到RAM中并跳转运行。
一级Bootloader阶段大核以上电默认的时钟频率运行，初始化启动Flash的IO配置。
二级Bootloader
二级Bootloader根据芯片封装类型以及Flash分区表，加载应用程序并跳转执行。根据芯片封装类型，应用程序分为以下几种启动方式，运行方式分为XIP（直接以NOR Flash地址执行代码，代码的存储地址与执行地址相同）和非XIP（从Flash拷贝代码到RAM中执行，即代码的存储地址与执行地址不同）两种：
内置 Flash（MPI5）：启动Flash为内置NOR Flash，用于存放flash分区表、二级bootloader，以及LCPU的部分代码。
外置NOR Flash（MPI3）：外接NOR Flash通过MPI3接口连接，应用程序存储在外置NOR Flash上，以XIP方式运行。
内置PSRAM（MPI1/2），外置NAND Flash（MPI3）：应用程序存储在外置NAND Flash上，非XIP执行，即代码被拷贝到内置PSRAM执行
内置PSRAM（MPI1/2），外置SD Flash（SDIO）：同 2。
应用程序
ResetHandler

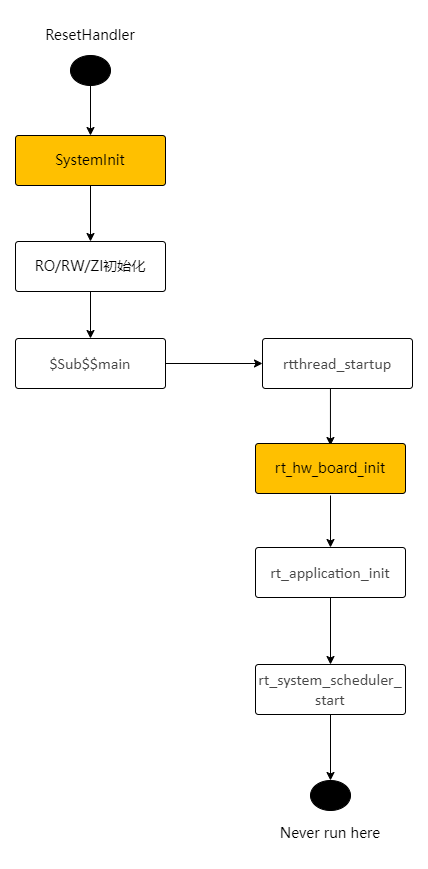

应用程序的入口函数为ResetHandler（位于drivers\cmsis\sf32lb56x\Templates\arm\startup_bf0_hcpu.S），其执行流程如下图所示，用户主函数main则由rt_application_init创建的main线程调用，见main_thread_entry流程。
SystemInit

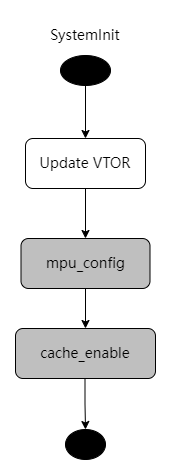

SystemInit（在文件drivers/cmsis/sf32lb56x/Templates/system_bf0_ap.c里）在变量初始化之前执行（因此这期间不能使用带初值的变量，零段变量也要避免依赖于初值0），更新VTOR寄存器重定向中断向量表，调用mpu_config和cache_enable初始化MPU并使能Cache，这两个函数为weak函数，应用程序中可以重新实现来替换默认的实现。
rt_hw_board_init

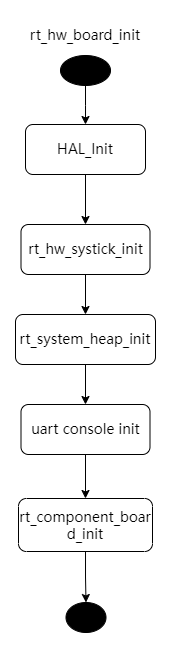

rt_hw_board_init完成底层硬件初始化，例如时钟和IO配置，PSRAM和NOR Flash初始化，heap和串口console的初始化。rt_components_board_init是应用程序自定义的初始化函数，随应用程序配置的不同而调用不同的函数。
HAL_Init

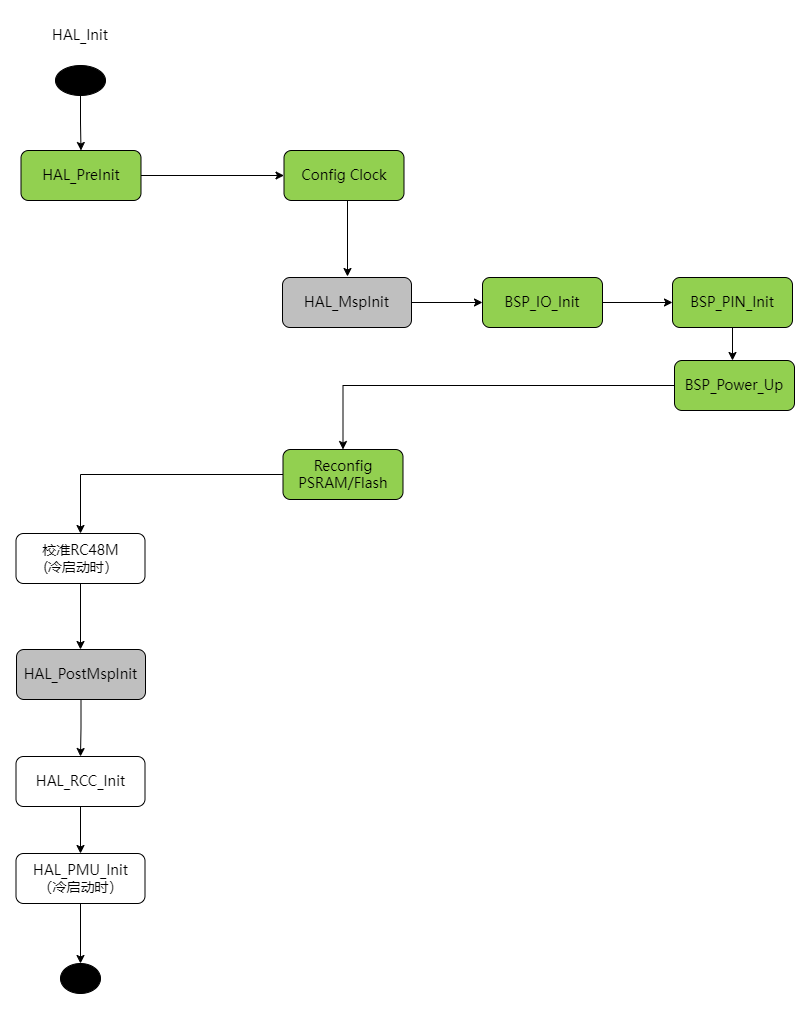

HAL_Init完成HAL初始化，加载PMU的校准参数，更新时钟、IO设置， 初始化PSRAM和NOR Flash（根据新的时钟配置），下图中绿色函数为板级驱动函数，每个板子有独立的实现，包括HAL_PreInit、BSP_IO_Init、BSP_PIN_Init和BSP_Power_Up等，灰色函数为虚函数，由应用程序实现（也可以不实现），独立于板子，目的是相同板子不同的应用程序可以有自定义的实现，比如不同应用程序在同一块板子上使用不同的IO配置。流程图中横向为函数内的嵌套调用子函数，比如HAL_PreInit调用了时钟配置的函数，HAL_MspInit调用BSP_IO_Init，纵向为串行执行的几个函数，如HAL_PreInit执行完再执行HAL_PostMspInit。
Config Clock修改的设置包括：
启动GTimer
如果没使用外置XT32K，则切换RTC到RC10K
如果使用外置XT32K，则切换RTC到XT32K
配置系统时钟为240MHz(DLL1)
配置DLL2为288MHz
rt_application_init

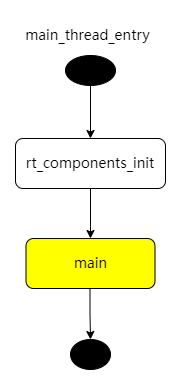

rt_application_init中创建main线程，线程入口函数为main_thread_entry，当放开线程调度后（即调用rt_system_scheduler_start之后），main线程得到调度，进入main_thread_entry函数，先调用rt_components_init初始化组件，随后即调用main函数（应用程序实现），用户代码即从main函数开始，比如rt_driver示例的主函数在example/rt_driver/src/main.c中。
板级驱动接口
每块板子需要实现如下板级驱动函数，可参考customer/boards/eh-lb56xu目录下的文件，
函数名 |
必选 |
说明 |
|---|---|---|
HAL_PreInit |
YES |
建议参考硬件形态相近的板子的实现 |
BSP_Power_Up |
NO |
冷启动与唤醒后调用 |
BSP_IO_Power_Down |
NO |
睡眠前调用 |
BSP_LCD_Reset |
NO |
|
BSP_LCD_PowerUp |
NO |
屏幕上电时调用 |
BSP_LCD_PowerDown |
NO |
屏幕断电时调用 |
BSP_TP_Reset |
NO |
|
BSP_TP_PowerUp |
NO |
触控上电时调用 |
BSP_TP_PowerDown |
NO |
触控断电时调用 |
HAL_MspInit |
NO |
被HAL_PreInit调用，虚函数实现为调用BSP_IO_Init |
HAL_PostMspInit |
NO |
|
BSP_IO_Init |
NO |
默认被HAL_MspInit调用， |
BSP_PIN_Init |
NO |
由BSP_IO_Init调用，IO配置函数 |
应用程序自定义驱动接口
如果同一块板子的不同应用程序需要实现不同的HAL_MspInit功能，可以将HAL_MspInit的实现置于应用程序目录下，否则可以放在板子目录下。
函数名 |
必选 |
说明 |
|---|---|---|
HAL_MspInit |
NO |
|
HAL_PostMspInit |
NO |
