host_hid_example

源码路径：example\cherryusb\host\hid

支持的平台

sf32lb52-lcd_n16r8

概述

本例程演示基于cherryusb实现USB的HID HOST功能，包含：

将键盘接入设备后，按下按键，串口能看见键盘发送给主机数据。
将鼠标接入设备后，按下按键，串口能看见鼠标发送给主机数据。

例程的使用

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板（支持的平台）。
带数据传输功能的USB-A转type-c数据线连接开发板与从机设备(键盘、鼠标)。
带数据传输功能的USB-B转type-c数据线连接PC与开发板(烧录、串口打印)。
支持usb的从机设备(键盘、鼠标)。

menuconfig配置

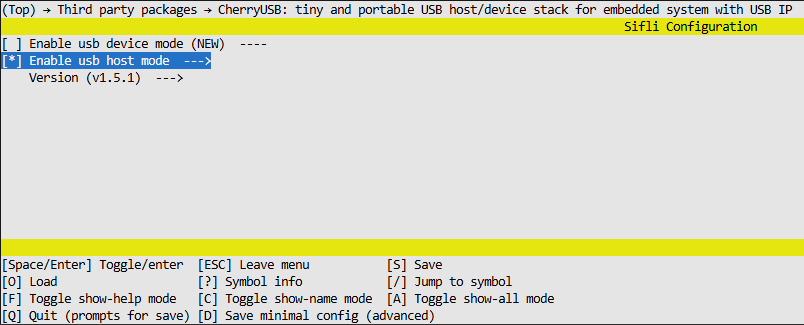

使能HOST MODE:

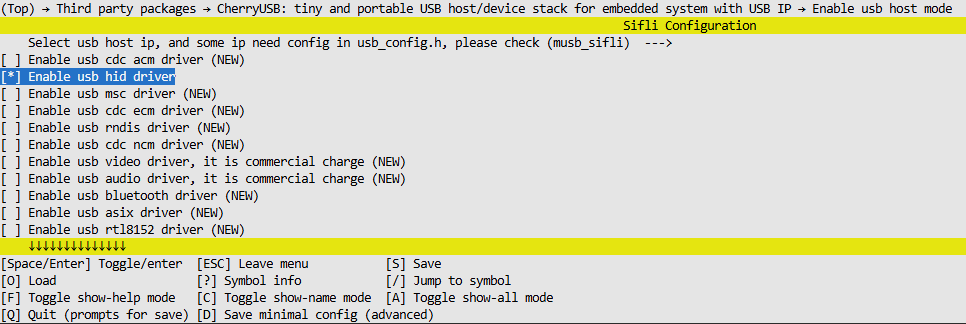

使能HOST HID驱动:

编译和烧录

切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-lcd_n16r8 -j32

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:

关于编译、下载的详细步骤，请参考快速上手的相关介绍。

例程的预期结果

键盘设备测试

设备连接

开发板USB端口接入键盘时，串口调试助手会显示设备枚举信息：

cherryusb host demo!
hid host test
msh />[I/usbh_hub] New low-speed device on Bus 0, Hub 1, Port 1 connected
[I/usbh_core] New device found,idVendor:046d,idProduct:c31c,bcdDevice:4920
[I/usbh_core] The device has 1 bNumConfigurations
[I/usbh_core] The device has 2 interfaces
[I/usbh_core] Enumeration success, start loading class driver
[I/usbh_core] Loading hid class driver
[I/usbh_hid] Ep=81 Attr=03 Mps=8 Interval=10 Mult=00
[I/usbh_hid] Register HID Class:/dev/input0
mount a keyboard
[I/usbh_core] Loading hid class driver
[I/usbh_hid] Ep=82 Attr=03 Mps=4 Interval=255 Mult=00
[I/usbh_hid] Register HID Class:/dev/input1

键盘数据格式说明

HID键盘采用8字节报告格式，数据结构如下：

字节位置	功能说明	备注
字节0	修饰键状态	Ctrl, Alt, Shift, Win等组合键
字节1	保留字节	通常为0x00
字节2-7	按键扫描码	最多支持6个普通按键同时按下

数据传输机制：

按键按下：发送包含按键扫描码的8字节报告
按键抬起：发送相同位置清零的8字节报告

键盘按键测试数据

按下键盘按键时的串口输出示例（以按下s-i-f-l-i为例）：

0x00 0x00 0x16 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 按下's'键 (扫描码0x16)
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 抬起's'键 (清零报告)
0x00 0x00 0x0c 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 按下'i'键 (扫描码0x0c)
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 抬起'i'键 (清零报告)
0x00 0x00 0x09 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 按下'f'键 (扫描码0x09)
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 抬起'f'键 (清零报告)
0x00 0x00 0x0f 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 按下'l'键 (扫描码0x0f)
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 抬起'l'键 (清零报告)
0x00 0x00 0x0c 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 按下'i'键 (扫描码0x0c)
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 nbytes:8  ← 抬起'i'键 (清零报告)

鼠标设备测试

设备连接

开发板USB端口接入鼠标时，串口调试助手显示：

cherryusb host demo!
hid host test
msh />[I/usbh_hub] New low-speed device on Bus 0, Hub 1, Port 1 connected
[I/usbh_core] New device found,idVendor:046d,idProduct:c077,bcdDevice:7200
[I/usbh_core] The device has 1 bNumConfigurations
[I/usbh_core] The device has 1 interfaces
[I/usbh_core] Enumeration success, start loading class driver
[I/usbh_core] Loading hid class driver
[I/usbh_hid] Ep=81 Attr=03 Mps=4 Interval=10 Mult=00
[I/usbh_hid] Register HID Class:/dev/input0
mount a mouse

鼠标数据格式说明

HID鼠标采用4字节报告格式，数据结构如下：

字节位置	功能说明	数值范围
字节0	按键状态	Bit0:左键, Bit1:右键, Bit2:中键
字节1	X轴相对位移	-128 ~ +127 (有符号)
字节2	Y轴相对位移	-128 ~ +127 (有符号)
字节3	滚轮滚动	-128 ~ +127 (有符号)

鼠标移动测试数据

移动鼠标时的串口输出示例：

0x01 0x00 0x00 0x00 nbytes:4  ← 左键按下
0x00 0x00 0x00 0x00 nbytes:4  ← 左键释放
0x02 0x00 0x00 0x00 nbytes:4  ← 右键按下
0x00 0x00 0x00 0x00 nbytes:4  ← 右键释放
0x04 0x00 0x00 0x00 nbytes:4  ← 中键按下
0x00 0x00 0x00 0x00 nbytes:4  ← 中键释放
0x00 0xff 0x00 0x00 nbytes:4  ← x轴向左移动1个单位
0x00 0xfe 0x00 0x00 nbytes:4  ← x轴向左移动2个单位
0x00 0x01 0x00 0x00 nbytes:4  ← x轴向右移动1个单位
0x00 0x02 0x00 0x00 nbytes:4  ← x轴向右移动2个单位
0x00 0x00 0xff 0x00 nbytes:4  ← y轴向上移动1个单位
0x00 0x00 0xfe 0x00 nbytes:4  ← y轴向上移动2个单位
0x00 0x00 0x01 0x00 nbytes:4  ← y轴向下移动1个单位
0x00 0x00 0x02 0x00 nbytes:4  ← y轴向下移动2个单位
0x00 0x00 0x00 0x01 nbytes:4  ← 滚轮向上滚动
0x00 0x00 0x00 0xff nbytes:4  ← 滚轮向下滚动

异常诊断

参考文档

参考cherryUSB的官方文档：https://cherryusb.readthedocs.io/zh-cn/latest/

更新记录

版本	日期	发布说明
0.0.1	09/2025	初始版本
