4. 小智工程新增屏保
本文档详细介绍小智工程中屏保界面的UI搭建、屏幕切换逻辑开发、网络数据获取与时间同步全流程，最终实现一个具备动态仓库信息展示、时间日期同步、硬件触发切换的完整屏保功能。
一、新建屏保屏幕与基础UI搭建
完成屏保界面的可视化静态搭建，搭建“顶部时钟-中间仓库信息-底部日期”的三层布局，为后续动态功能落地提供统一、整洁的UI载体，适配320*240分辨率设备，保证黑白对比风格的视觉一致性。
1.1 新建屏保工程与空白屏幕
搭建屏保工程的基础框架，创建空白屏幕并配置核心底色，为后续UI组件添加铺路。
- 打开小智工程工具，选择
lvgl 9.2.1版本作为UI框架基础； - 新建工程，模板选择「空的UI」，工程名称命名为
xty_mianclass，面板分辨率配置为320*240（适配目标设备）； - 新建空白屏幕，将屏幕背景颜色统一设置为纯黑色，作为屏保的基础底色，确保后续组件显示对比度充足。
1.2 UI组件分步配置与布局
按“顶部→中间→底部”的视觉布局顺序，依次添加并精细化配置时钟、sf-pkg仓库信息、日期三类UI组件，保持风格统一、布局规整。
实现屏保核心信息的静态可视化展示，明确各区域功能划分，为后续绑定动态数据（网络、时间）做好准备。

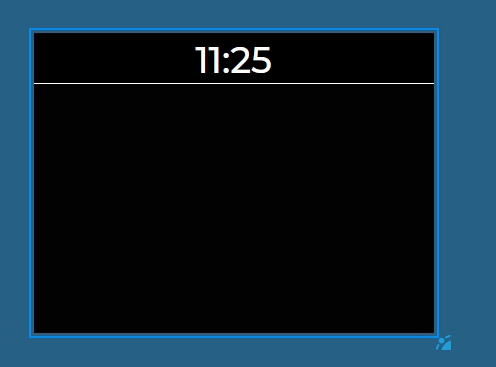

1.2.1 顶部时钟容器与数字时钟配置
添加顶部容器与数字时钟组件，配置尺寸、显示内容和样式，实现简洁的时分显示。
- 添加容器组件
- 坐标设置：
x=0、y=0，宽度320，高度41（与屏幕宽度一致，适配顶部布局）； - 样式设置：背景颜色为纯黑色（与屏幕底色统一），仅开启下边框，边框颜色为白色。
- 坐标设置：
- 添加数字时钟组件
- 归属设置：将数字时钟添加至上述顶部容器中，作为子组件；
- 坐标与尺寸：
x=0、y=0，宽度320，高度40（填满容器，预留1px边框空间）； - 显示设置：取消「秒钟」和「AM/PM（上下午）」的显示（仅保留时、分，简化屏保信息）；
- 样式设置：背景颜色为纯黑色（与容器、屏幕底色统一），字体大小
30，字体类型选择montserratMedium，字体颜色为白色。

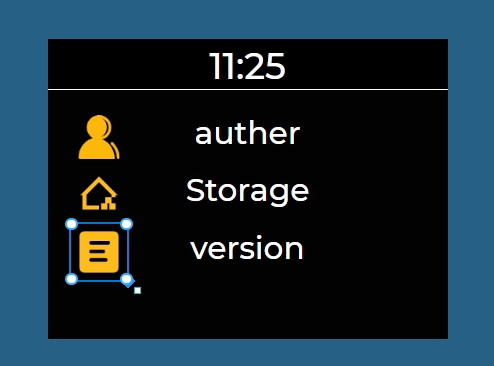

1.2.2 sf-pkg仓库信息展示
按统一规范添加三组“图片+标签”组件，配置资源、内容和布局，可视化承载sf-pkg仓库的核心信息。
该步骤用于展示sf-pkg仓库的核心信息（auther、Storage、version），三组组件保持布局一致，提升整洁度。
通用配置要求
- 图片通用配置：宽度
40、高度40； - 标签通用配置：宽度
190、高度30，字体颜色白色，字体大小25，字体类型建议与时钟保持一致（montserratMedium，保证整体UI风格统一）； - 命名规范：图片与对应标签需按内容关联命名，
img_auther对应label_auther、img_storage对应label_storage、img_version对应label_version。
分步操作
- 图片资源准备：根据标签内容，导入对应功能的图标图片，在小智工程中完成图片格式转换，并绑定至对应的图片组件；
- 组件添加与内容设置：
- 第一组：图片绑定auther对应图标，标签名称添加后缀
"auther"； - 第二组：图片绑定Storage对应图标，标签名称添加后缀
"Storage"； - 第三组：图片绑定version对应图标，标签名称添加后缀
"version"；
- 第一组：图片绑定auther对应图标，标签名称添加后缀
- 布局对齐：将三组「图片+标签」进行统一布局，通过gui-guider的「对齐工具」完成布局调整。

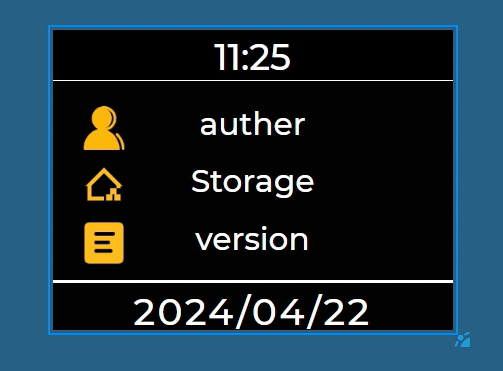

1.2.3 底部日期组件配置
添加底部日期组件，配置尺寸、样式和边框，补充屏保的日期信息展示，与顶部时钟形成视觉呼应
- 从组件菜单中选择「日期组件」，添加至屏幕底部；
- 尺寸与坐标设置：宽度
320（与屏幕宽度一致），高度40，设置x坐标为0，y坐标为199； - 样式与显示设置：
- 背景颜色为纯黑色（与整体风格统一）；
- 字体设置：字体大小
30，字体颜色白色，字体类型montserratMedium； - 边框设置：仅开启上边框，边框颜色为白色。
二、屏幕切换
基于旋转编码器实现「新屏保界面」与「原有界面」的双向稳定切换，保证切换逻辑不干扰原有系统功能，无重复触发、无功能异常，实现硬件操作与界面切换的联动。
2.1 代码修改
导入新界面后，修改UI初始化相关代码，确保新屏保界面正常初始化，同时保留原有界面功能，预留手动切换触发条件。
这里需要按照前面移植gui-guider工程的方法对工程进行移植
新界面导入完成后，需先对UI初始化相关代码进行修改，确保新屏保界面正常加载且不影响原有界面功能：
- 打开
xiaozhi_ui.c文件，搜索函数xiaozhi_ui_task，下滑找到内部调用的xiaozhi_ui_obj_init()函数； - 注意事项：不要在低电量相关代码块中添加内容，且无需修改或隐藏原有界面的初始化代码；
- 在
xiaozhi_ui_obj_init()函数调用的下一行，添加新界面初始化代码：setup_ui(&guider_ui);； - 跳转至
setup_ui()函数内部，注释掉其中的屏幕加载函数（避免新界面自动加载，预留手动切换触发条件）。
2.2 定义旋转编码器屏幕切换标志位
定义全局切换标志位并完成外部声明，建立旋转编码器与界面切换逻辑之间的信息传递通道。
为传递旋转编码器的旋转方向信息，需添加全局标志位并完成外部声明：
打开
encoder_siq.c文件，在文件顶部添加切换标志位定义：// 屏幕切换标志位：1=左旋转（切新屏保）、-1=右旋转（切原界面）、0=无旋转 int screen_switch_flag = 0;在对应的头文件（如
encoder_siq.h）中完成外部声明，确保其他文件可访问该标志位：#ifndef __ENCODER_SIQ_H #define __ENCODER_SIQ_H // 外部声明屏幕切换标志位 extern int screen_switch_flag; // 其他原有声明内容... #endif
2.3 完善旋转编码器方向判断逻辑
修改Get_count回调函数，添加计数值对比逻辑，精准识别编码器旋转方向并更新切换标志位。
打开
encoder_siq.c中的Get_count函数，完善内部逻辑，完整代码如下：void Get_count(void*argv) { // 静态变量：记录上一次的编码器计数值，仅初始化一次 static int last_count1 = 0; rt_err_t result1; struct rt_encoder_configuration config_count1; config_count1.get_count = 0; // 获取当前编码器计数值 result1 = rt_device_control((struct rt_device *)encoder_device1, PULSE_ENCODER_CMD_GET_COUNT, (void *)&config_count1); if (result1 != RT_EOK) { rt_kprintf("Failed to get encoder count\n"); } else { // 删除原有打印计数值的代码，添加方向判断逻辑 if(config_count1.get_count > last_count1) { // 本次计数值>上次：编码器左旋转 screen_switch_flag = 1; // 标记左旋转，用于切换新屏保 rt_kprintf("left turn\n"); } else if(config_count1.get_count < last_count1) { // 本次计数值<上次：编码器右旋转 screen_switch_flag = -1; // 标记右旋转，用于切换原界面 rt_kprintf("right turn\n"); } else { // 本次计数值=上次：编码器无旋转 screen_switch_flag = 0; // 标记无操作 } // 更新静态变量，保存本次计数值作为下次对比的基准 last_count1 = config_count1.get_count; } }关键说明：通过静态变量
last_count1记录历史计数值，通过当前值与历史值的对比，精准判断旋转方向，并更新screen_switch_flag标志位。
2.4 扩展UI消息体系
基于原有UI消息框架，扩展新屏保的切换消息通道，包含新增消息类型、编写发送函数、完善处理逻辑，实现规范化的界面切换触发与响应。
2.4.1 新增屏幕切换消息类型
在UI消息枚举中添加新屏保切换的专属消息类型，为消息传递定义唯一标识。
在UI消息类型枚举中，添加UI_MSG_SWITCH_TO_NEW（新屏保切换消息）：
// 原有UI消息类型枚举
typedef enum {
UI_MSG_XXX, // 原有消息
UI_MSG_SWITCH_TO_NEW, // 新增：切换至新屏保界面
// 其他原有消息...
} UI_MSG_TYPE;2.4.2 编写新屏保消息发送函数
复制原有界面切换的消息发送函数，修改函数名与消息类型，形成新屏保切换的专属发送函数。
搜索
xiaozhi_ui.c中的ui_switch_to相关函数（原有界面切换消息发送函数）；复制该函数，粘贴在其下方，修改函数名与消息类型，形成新屏保切换的消息发送函数：
// 新增：切换至新屏保界面的消息发送函数 void ui_switch_to_xiaozhi_NEW_screen(void) { // 发送新屏保切换消息，沿用原有消息发送逻辑 ui_msg_send(UI_MSG_SWITCH_TO_NEW, NULL, 0); }
2.4.3 完善新屏保消息处理逻辑
复制原有界面切换的消息处理逻辑，修改消息类型与加载界面，实现新屏保界面的加载与状态重置。
搜索
xiaozhi_ui.c中原有消息类型的处理函数（如UI_MSG_SWITCH_TO_STANDBY）；复制该消息对应的
case处理代码，粘贴在其上方，修改消息类型为UI_MSG_SWITCH_TO_NEW，并替换为新屏保界面的加载逻辑：// UI消息处理函数内部（原有switch-case结构中） switch (msg->type) { case UI_MSG_SWITCH_TO_NEW: // 销毁原有睡眠定时器（若存在） if(guider_ui.screen) { if(ui_sleep_timer) { lv_timer_delete(ui_sleep_timer); ui_sleep_timer = NULL; } } // 加载新屏保界面 lv_screen_load(guider_ui.screen); // 调整容器层级，确保显示正常 lv_obj_set_parent(cont, lv_screen_active()); lv_obj_move_foreground(cont); break; case UI_MSG_SWITCH_TO_STANDBY: // 原有消息 // 原有处理逻辑... break; // 其他原有消息处理... }
2.5 UI任务中添加屏幕切换触发逻辑
在UI任务主循环中添加标志位判断，根据编码器状态调用对应切换函数，实现双向界面切换并防止重复触发。
在xiaozhi_ui_task的主循环中，添加screen_switch_flag的判断，实现标志位驱动的界面切换：
打开
xiaozhi_ui.c，找到xiaozhi_ui_task函数中的while循环；在循环内部添加标志位处理逻辑，完整代码片段如下：
void xiaozhi_ui_task(void* parameter) { // 原有初始化代码... while(1) { // 其他原有任务逻辑... // 新增：处理屏幕切换事件 if (screen_switch_flag == 1) { // 左旋转：切换至新屏保界面 ui_switch_to_xiaozhi_NEW_screen(); screen_switch_flag = 0; // 重置标志位，避免重复触发 } else if (screen_switch_flag == -1) { // 右旋转：切换回原有界面 ui_switch_to_standby_screen(); // 调用原有界面切换函数 screen_switch_flag = 0; // 重置标志位，避免重复触发 } // 原有延时或其他逻辑... } }关键说明：每次切换完成后需立即重置
screen_switch_flag为0，防止循环中重复触发同一切换操作。
三、网络操作
实现sf-pkg仓库信息的HTTPS获取、JSON解析与UI标签绑定，同步系统时间到屏保的时钟与日期组件，完成屏保的动态数据填充，实现从静态UI到全功能屏保的落地。
3.1 核心HTTP请求函数
编写完整的HTTP请求函数，涵盖网络检查、URL配置、会话创建、数据接收、JSON解析、UI更新与资源释放全流程，实现sf-pkg仓库信息的动态获取与展示。
该函数实现网络检查、HTTPS GET请求、JSON数据解析与UI标签更新，完整步骤与代码如下：
void http_request(void)
{
// 1. 定义核心变量
char *pkg_url = RT_NULL; // 存储请求目标地址
struct webclient_session *session = RT_NULL; // HTTP会话对象（管理请求生命周期）
int resp_status; // HTTP响应状态码
char *buffer = RT_NULL; // 存储服务器返回数据的缓冲区
int content_length = 0; // 服务器返回数据总大小
int bytes_read = 0; // 实际读取到的数据量
cJSON *root = RT_NULL; // JSON根对象（入口点）
cJSON *data_obj = RT_NULL; // 指向JSON中的data字段
cJSON *name_obj = RT_NULL; // 存储仓库名称（对应Storage）
cJSON *namespace_obj = RT_NULL; // 存储作者名称（对应auther）
cJSON *version_obj = RT_NULL; // 存储版本信息（对应version）
// 2. 网络连接检查
if (check_internet_access() == 0)
{
rt_kprintf("no internet access\n");
return; // 网络异常，直接返回
}
// 3. 为URL分配内存并配置目标地址
pkg_url = rt_calloc(1, GET_URL_LEN_MAX);
if (pkg_url == RT_NULL)
{
rt_kprintf("malloc fail for pkg_url\n");
goto __exit; // 内存分配失败，跳转至资源释放
}
// 拼接sf-pkg仓库接口地址
rt_snprintf(pkg_url, GET_URL_LEN_MAX, "https://packages.sifli.com/api/v1/packages/sht30");
// 4. 创建HTTPS会话并发起GET请求
session = webclient_session_create(GET_HEADER_BUFSZ);
if (session == RT_NULL)
{
rt_kprintf("no memory for get header\n");
goto __exit; // 会话创建失败，跳转至资源释放
}
rt_kprintf("http_request url:%s\n", pkg_url); // 打印请求URL
// 发送GET请求，判断响应状态（200为请求成功）
resp_status = webclient_get(session, pkg_url);
if (resp_status != 200)
{
rt_kprintf("webclient get request failed, response(%d) error\n", resp_status);
goto __exit; // 请求失败，跳转至资源释放
}
// 5. 分配数据缓冲区并接收服务器返回数据
buffer = rt_calloc(1, GET_RESP_BUFSZ);
if (buffer == RT_NULL)
{
rt_kprintf("no memory for data receive buffer\n");
goto __exit; // 缓冲区分配失败，跳转至资源释放
}
// 获取返回数据的总长度
content_length = webclient_content_length_get(session);
if (content_length > 0)
{
// 读取数据到缓冲区
bytes_read = webclient_read(session, buffer, content_length);
if (bytes_read != content_length)
{
rt_kprintf("webclient read failed (bytes_read != content_length)\n");
goto __exit; // 读取数据不完整，跳转至资源释放
}
rt_kprintf("webclient read success content_length %d bytes_read %d\n", content_length, bytes_read);
}
else
{
rt_kprintf("content_length invalid %d\n", content_length);
goto __exit; // 数据长度无效，跳转至资源释放
}
// 6. JSON数据解析与UI标签更新
// 6.1 解析JSON根对象
root = cJSON_Parse(buffer);
if (root == RT_NULL)
{
rt_kprintf("cJSON_Parse failed\n");
goto __exit; // JSON解析失败，跳转至资源释放
}
// 6.2 获取data字段对象
data_obj = cJSON_GetObjectItem(root, "data");
if (data_obj == RT_NULL)
{
rt_kprintf("cJSON_GetObjectItem data failed\n");
goto __exit; // 获取data字段失败，跳转至资源释放
}
// 6.3 解析仓库名称（name）并更新Storage标签
name_obj = cJSON_GetObjectItem(data_obj, "name");
if (name_obj == RT_NULL)
{
rt_kprintf("cJSON_GetObjectItem name failed\n");
goto __exit;
}
lv_label_set_text(guider_ui.screen_label_Storage, name_obj->valuestring);
// 6.4 解析作者名称（namespace）并更新auther标签
namespace_obj = cJSON_GetObjectItem(data_obj, "namespace");
if (namespace_obj == RT_NULL)
{
rt_kprintf("cJSON_GetObjectItem namespace failed\n");
goto __exit;
}
lv_label_set_text(guider_ui.screen_label_auther, namespace_obj->valuestring);
// 6.5 解析版本信息（latestversion）并更新version标签
version_obj = cJSON_GetObjectItem(data_obj, "latestversion");
if (version_obj == RT_NULL)
{
rt_kprintf("cJSON_GetObjectItem latestversion failed\n");
goto __exit;
}
// 修正：保持标签命名规范，与UI组件对应
lv_label_set_text(guider_ui.screen_label_version, version_obj->valuestring);
// 7. 资源释放（统一出口，避免内存泄漏）
__exit:
// 释放cJSON对象
if (root != NULL)
{
cJSON_Delete(root);
root = RT_NULL;
}
// 释放数据缓冲区
if (buffer != RT_NULL)
{
rt_free(buffer);
buffer = RT_NULL;
}
// 释放URL内存
if (pkg_url != NULL)
{
rt_free(pkg_url);
pkg_url = RT_NULL;
}
// 关闭并释放HTTP会话
if (session != NULL)
{
LOCK_TCPIP_CORE();
webclient_close(session);
UNLOCK_TCPIP_CORE();
}
}3.2 函数声明与调用
完成HTTP请求函数的跨文件声明，并在屏幕切换逻辑中添加调用，实现“切换至屏保即更新仓库信息”的触发逻辑。
3.2.1 头文件声明
在功能头文件中声明HTTP请求函数，为其他文件调用提供接口。
在对应的功能头文件（如http_client.h或xiaozhi_ui.h）中添加函数声明，确保其他文件可调用：
#ifndef __HTTP_CLIENT_H
#define __HTTP_CLIENT_H
// 声明sf-pkg仓库信息请求函数
void http_request(void);
#endif3.2.2 屏幕切换时触发
在屏保界面切换的逻辑中添加HTTP请求函数调用，实现界面切换与数据更新的同步。
打开xiaozhi_ui.c，在屏幕切换逻辑中添加http_request()调用（切换至新屏保界面时，获取并更新仓库信息）：
// 在xiaozhi_ui_task的while循环中修改屏幕切换逻辑
if (screen_switch_flag == 1)
{
// 左旋转：切换至新屏保界面
ui_switch_to_xiaozhi_NEW_screen();
// 新增：发起HTTP请求，获取并更新sf-pkg仓库信息
http_request();
screen_switch_flag = 0; // 重置标志位，避免重复触发
}
else if (screen_switch_flag == -1)
{
// 右旋转：切换回原有界面
ui_switch_to_standby_screen(); // 调用原有界面切换函数
screen_switch_flag = 0; // 重置标志位，避免重复触发
}3.3 时间与日期显示完善
通过外部变量声明与时间回调函数修改，实现屏保时钟、日期与系统时间的动态同步，保证时间类信息的准确性。
3.3.1 外部声明时钟相关变量
在guider_ui.h中外部声明时钟相关变量，允许其他文件修改屏保的时钟参数。
打开
guider_ui.h文件，在文件末尾添加时钟变量的外部声明，确保其他文件可修改：// 外部声明新屏保时钟更新相关变量 extern int screen_digital_clock_min_value; extern int screen_digital_clock_hour_value; extern int screen_digital_clock_sec_value;
3.3.2 修改时间更新回调函数
在系统时间更新回调函数中添加屏保时钟与日期的同步逻辑，实现系统时间与屏保时间的联动更新。
打开
weather.c文件，添加guider_ui.h头文件引入：#include "guider_ui.h"搜索时间更新回调函数
time_ui_update_callback，在函数内部添加新屏保的时间与日期更新逻辑：void time_ui_update_callback(void) { // 原有时间更新逻辑... // 新增：同步系统时间到新屏保时钟变量 screen_digital_clock_min_value = g_current_time.minute; screen_digital_clock_hour_value = g_current_time.hour; screen_digital_clock_sec_value = g_current_time.second; // 新增：更新新屏保的日期标签（格式：年/月/日） lv_label_set_text_fmt(guider_ui.screen_datetext_1, "%04d/%02d/%02d", g_current_time.year, g_current_time.month, g_current_time.day); }
3.4 最终编译与测试
完成所有代码修改后的编译、固件下载与功能测试，验证屏保全功能的可用性与稳定
- 保存所有修改后的代码，对小智工程进行编译，确保无语法错误、无链接错误；
- 将编译生成的固件下载至目标开发板；
- 测试验证：
- 旋转编码器左旋转，切换至新屏保界面，查看是否成功发起HTTP请求并显示sf-pkg仓库信息（auther、Storage、version）；
- 查看时钟与日期是否同步系统时间，动态更新；
- 旋转编码器右旋转，验证是否能正常切换回原有界面；
排查整个开发流程中的语法错误、逻辑漏洞，验证屏保的「界面切换、网络数据展示、时间同步」三大核心功能是否正常落地，确保屏保可稳定运行。
3.5 效果展示
