ADV场景

• 注意：测试ADV场景时最好在屏蔽箱或者屏蔽房进行测试，否则有其他设备干扰会导致测试结果偏高

1. • 打开串口调试工具，连接 HCPU 的 console 串口，连接测量设备与被测模块

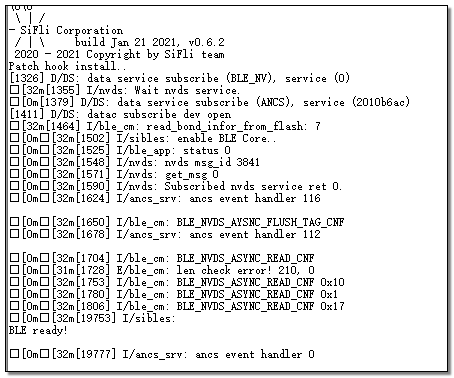

2. • 板子启动成功后出现如图下图的 log (此时唤醒引脚应保持悬空或者低电平，否则开机就会进入休眠)

3. • 启动后默认的 ADV 周期为 200ms，由于 Inquiry Scan 和 Page Scan 也会自动打开，为测试 BLE 的功耗，需要使用 btskey 命令关闭 Scan，关闭命令参考经典蓝牙的Scan部分。例如，先发送 btskey s 命令，如果显示当前位于主菜单，就可以依次发送以下三个命令关闭 Page Scan 和 Inquiry Scan。发送完 btskey0，可以再发送 btskey 4 查询 Scan 的状态。

(a) btskey 1
(b) btskey 7
(c) btskey 0

4. • 将唤醒 PIN 接高电平，系统进入低功耗模式，电流值如下图明显的下降，测量 200ms 间隔时的电流，低功耗模式下的电流波形见ADV=200ms 的电流波形图。

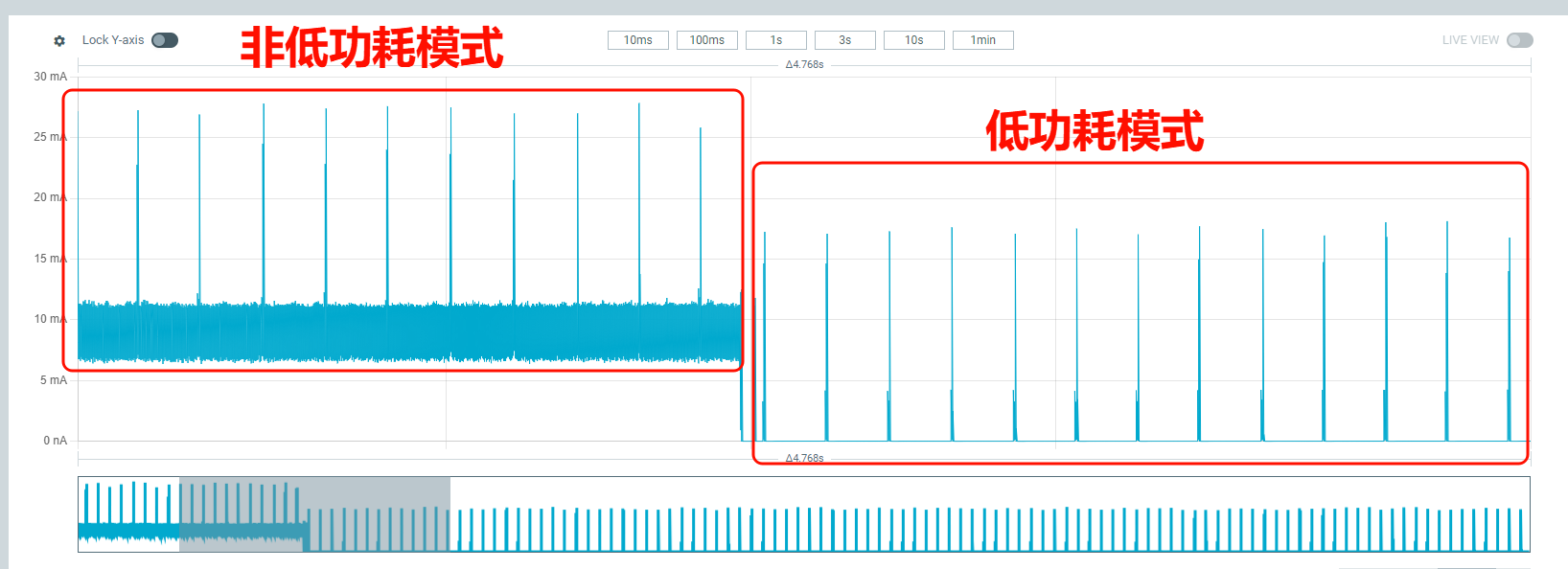

进入低功耗模式电流变化

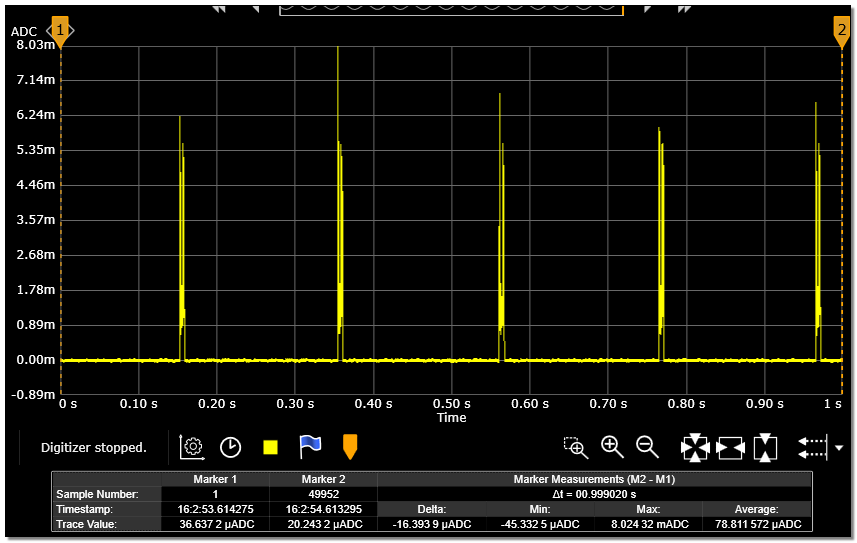

ADV=200ms 的电流波形

挑选一个周期内的ADV的工作电流选中，得到一次工作的持续时间 At 与平均电流 AC，再得到当前周期内的休眠时间持续 St 与休眠平均电流 Sc，代入如下公式计算可得出平均电流消耗。 计算公式：平均电流 = (Ac * 1000 * At + Sc * St)/(At + St)

选择周期

5. • 将唤醒 PIN 接低电平，系统退出低功耗模式，在 console 里发送命令ble_config adv 500，将 ADV 间隔改为 500ms

6. • 将唤醒 PIN 接高电平，系统再次进入低功耗模式，测量 500ms 间隔时的电流

重复步骤5和6，可以测量ADV间隔为50ms、100ms、500ms和1000ms 时的电流。
