CoreMark¶
HPSYS¶
打开串口调试工具,连接 HCPU 与 LCPU 的 console 串口,连接测量设备与被测模块
复位,启动成功后在 HCPU 的 console 中出现如下图的 log
发送命令 lcpu on,指示LCPU进入 wfi 模式,LCPU启动后会显示如下图所示的 log
发送命令run_coremark 240得到平均电流C1,发送run_coremark 192得到平均电流C2,得到240MHz和192MHz的增量电流 C=(C1-C2)/(240-192)

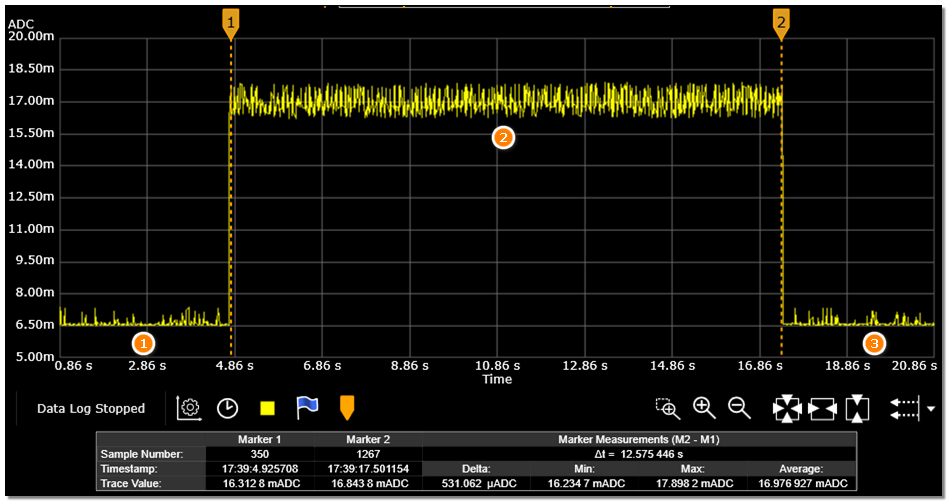

如下图所示,阶段 1 是 HCPU 跑在 192MHz 主频时 WFI 模式下的电流波形,开始执行 CoreMark后进入阶段 2,电流上升并保持至测试结束,阶段 3 为回到 WFI 模式的电流波形

LPSYS¶
打开串口调试工具,同时连接HCPU和LCPU的 console串口,连接测量设备与被测模块

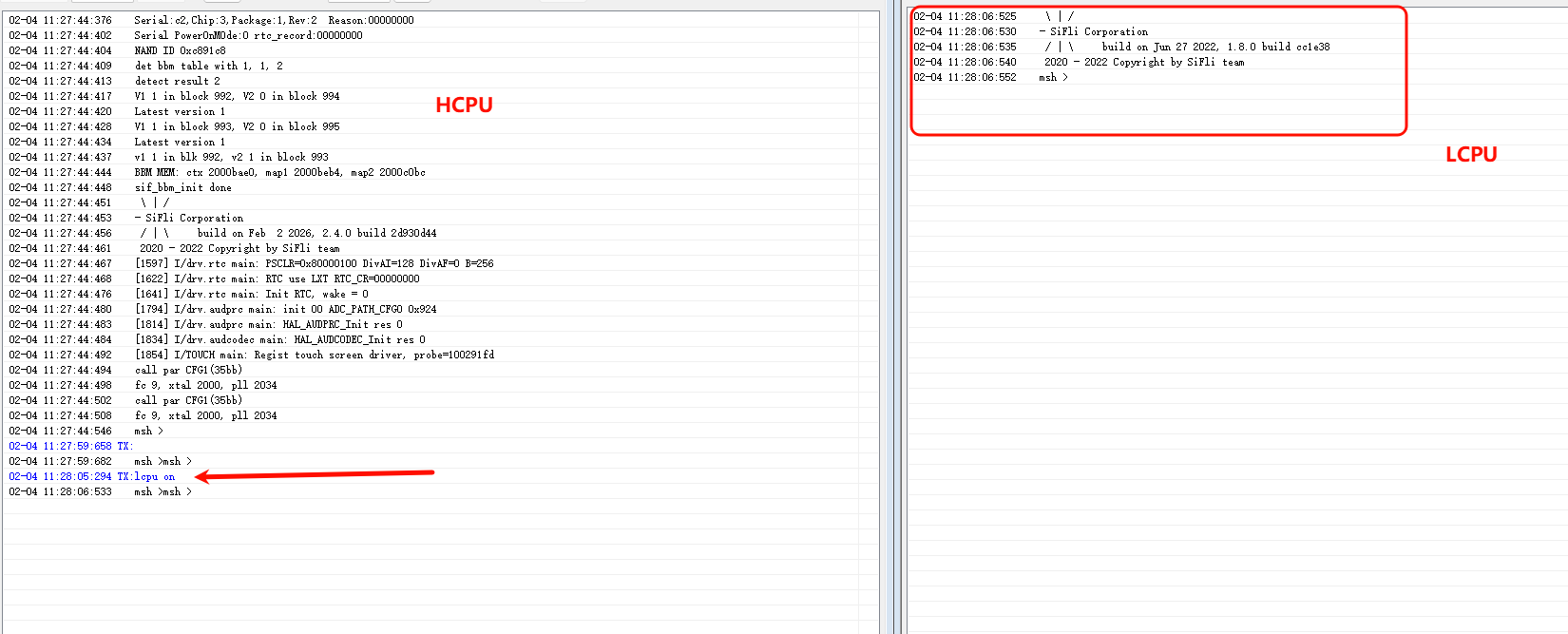

HCPU的串口窗口发送命令 lcpu on,指示LCPU进入 wfi 模式,LCPU启动后会显示如下图所示的 log
将唤醒PIN接高电平使HPSYS进人低功耗模式
在LCPU的console中发送命令run_coremark 48,指示LCPU在48MHz频率下执行CoreMark基准测试,测量此时的平均电流C1
发送命令run_coremark 24,指示LCPU在24MHz下执行CoreMark 基准测试,测量此时的平均电流C2,由此得到每MHz的电流增量为C=(C1-C2)/(48-24)
