tsen示例

源码路径 example/hal/tsen

支持的平台

• em-lb525

• em-lb587

概述

用于表示 “Temperature Sensor”（温度传感器）的硬件模块。具体来说，TSEN 是一种集成温度传感器，设计用于测量片上温度，以帮助实现温度监控和温度相关的系统功能。

例程的使用

编译和烧录

scons --board=em-lb525 -j8

运行build_em-lb525_hcpu\uart_download.bat，按提示选择端口即可进行下载：

build_em-lb525_hcpu\uart_download.bat

Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考上手指南的相关介绍。

使用 TSEN 的方法

以下是使用 TSEN 的一般步骤：

初始化 TSEN：

初始化函数内部会开启tsen，启动温度测量：

 HAL_TSEN_Init(TSEN_HandleTypeDef *htsen)

读取温度数据：

方法1：同步读取

temperature = HAL_TSEN_Read(&TsenHandle);

方法2：异步读取（中断）

HAL_TSEN_Read_IT(&TsenHandle)

中断函数内容

void TSEN_IRQHandler(void)
{

    printf("IRQ Fired\n");
    HAL_TSEN_IRQHandler(&TsenHandle);
}

__HAL_ROM_USED void HAL_TSEN_IRQHandler(TSEN_HandleTypeDef *htsen)
{
    htsen->Instance->TSEN_IRQ |= TSEN_TSEN_IRQ_TSEN_ICR;
    htsen->temperature = HAL_TSEN_Data(htsen);
    HAL_TSEN_Disable(htsen);
    NVIC_DisableIRQ(TSEN_IRQn);
}

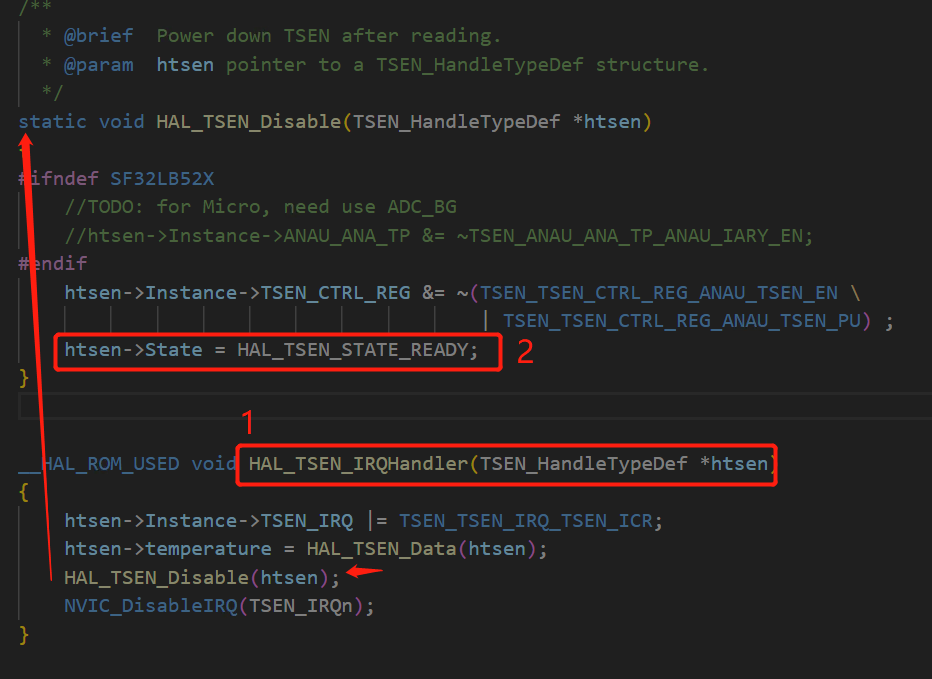

中断函数内容跳转改变state值

中断方法中通过 while (HAL_TSEN_GetState(&TsenHandle) != HAL_TSEN_STATE_READY)来监测是否产生新数据

代码部分

static TSEN_HandleTypeDef   TsenHandle;

void TSEN_IRQHandler(void)
{

    printf("IRQ Fired\n");
    HAL_TSEN_IRQHandler(&TsenHandle);
}



static void testcase(void)
{
    // HAL_StatusTypeDef   status;
    int temperature;

    /*##-1- Initialize TSEN peripheral #######################################*/
    TsenHandle.Instance = hwp_tsen;
    if (HAL_TSEN_Init(&TsenHandle) == HAL_OK)
    {
        temperature = HAL_TSEN_Read(&TsenHandle);                                   /* Read synchronized*/
        printf("Sync: Current temperature is %d degree\n", temperature);

        HAL_NVIC_SetPriority(TSEN_IRQn, 5, 0);                                      /* Set interrupt priority*/
        if (HAL_TSEN_Read_IT(&TsenHandle) == HAL_TSEN_STATE_BUSY)                   /* Read Async, interrupt will be enabled*/
        {
            printf("state1:%d\n",TsenHandle.State);
            while (HAL_TSEN_GetState(&TsenHandle) != HAL_TSEN_STATE_READY);
        }
        printf("state2:%d\n",TsenHandle.State);
        printf("Async: Current temperature is %d degree\n", TsenHandle.temperature);
    }
}

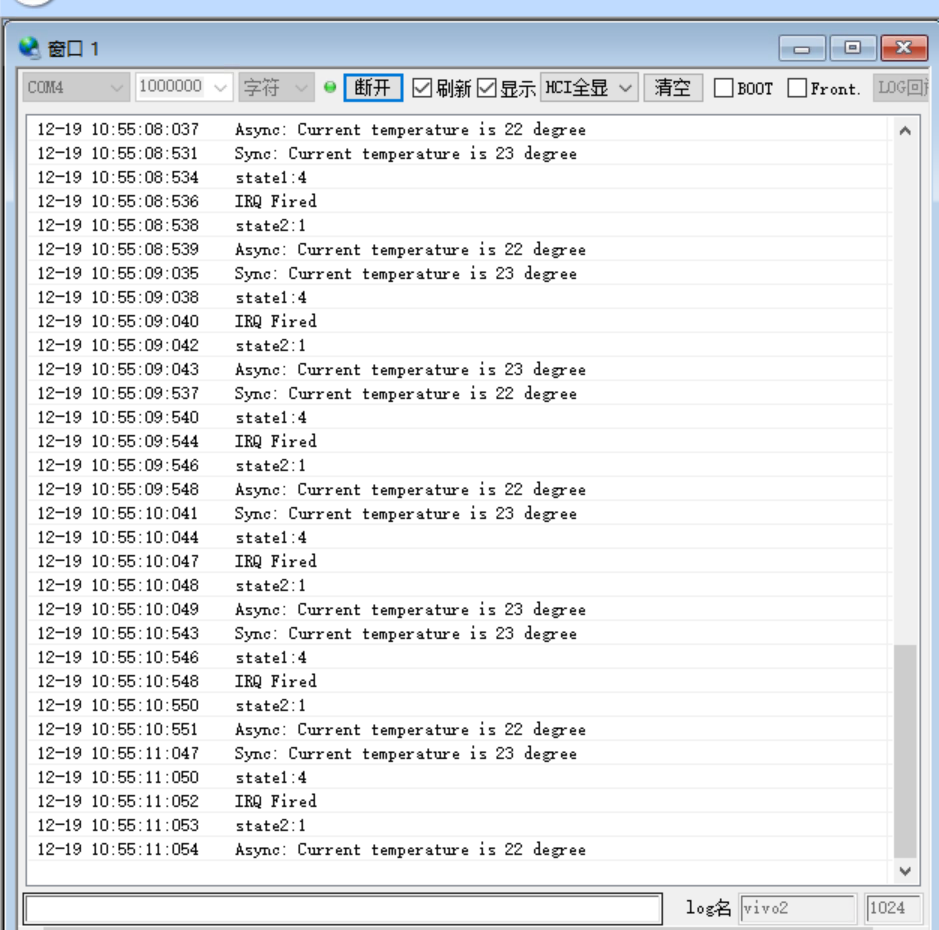

例程输出结果展示:

Start tsen demo!
Sync: Current temperature is 19 degree
state1:4
IRQ Fired
state2:1
Async: Current temperature is 19 degree

异常诊断

如果未能出现预期的log温度变化，可以从以下方面进行故障排除：

• 硬件连接是否正常

• 中断处理函数是否正常

• state值是否转变为HAL_TSEN_STATE_READY

更新记录

版本	日期	发布说明
0.0.1	10/2024	初始版本
0.0.2	12/2024	2.0
