6. UI编辑与界面生成Ⅱ

本节展示如何将生成的代码移植到工程中，编译下载

一、准备工作

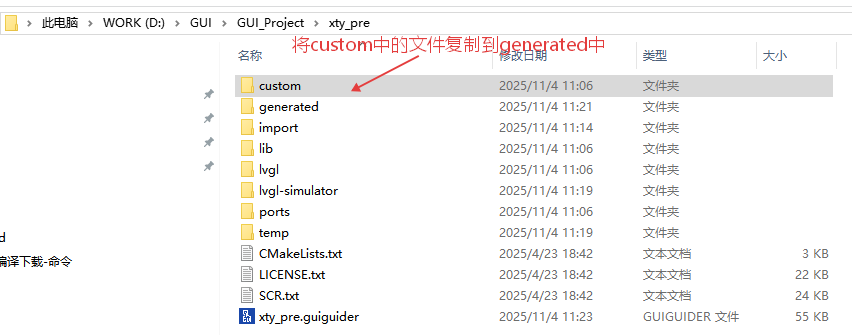

1. 复制自定义文件：打开GUI-Guider工程目录，将custom目录下的所有文件复制到generated文件夹中

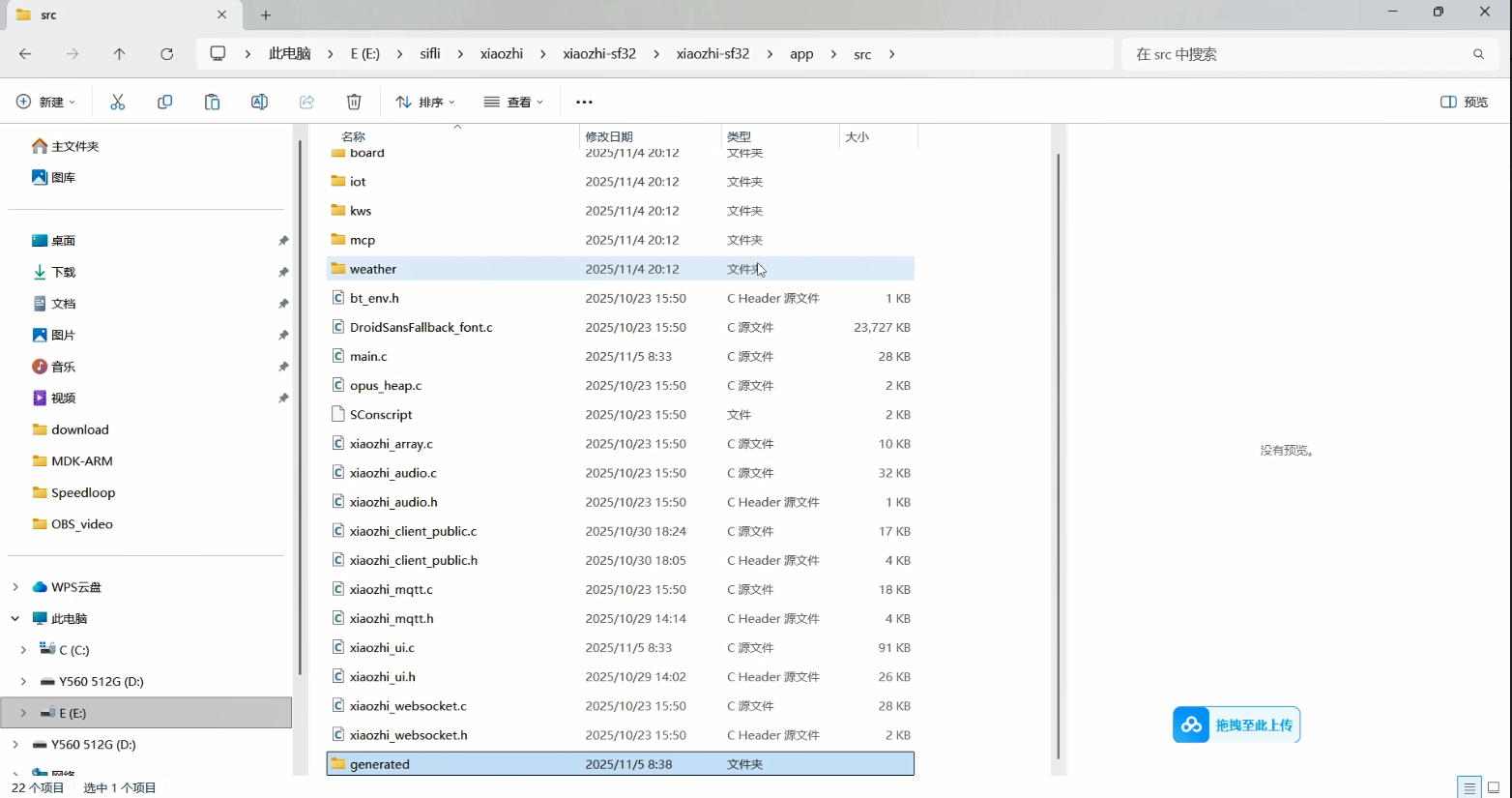

2. 复制生成的文件：将generated文件夹完整复制到小智工程的app/src目录下

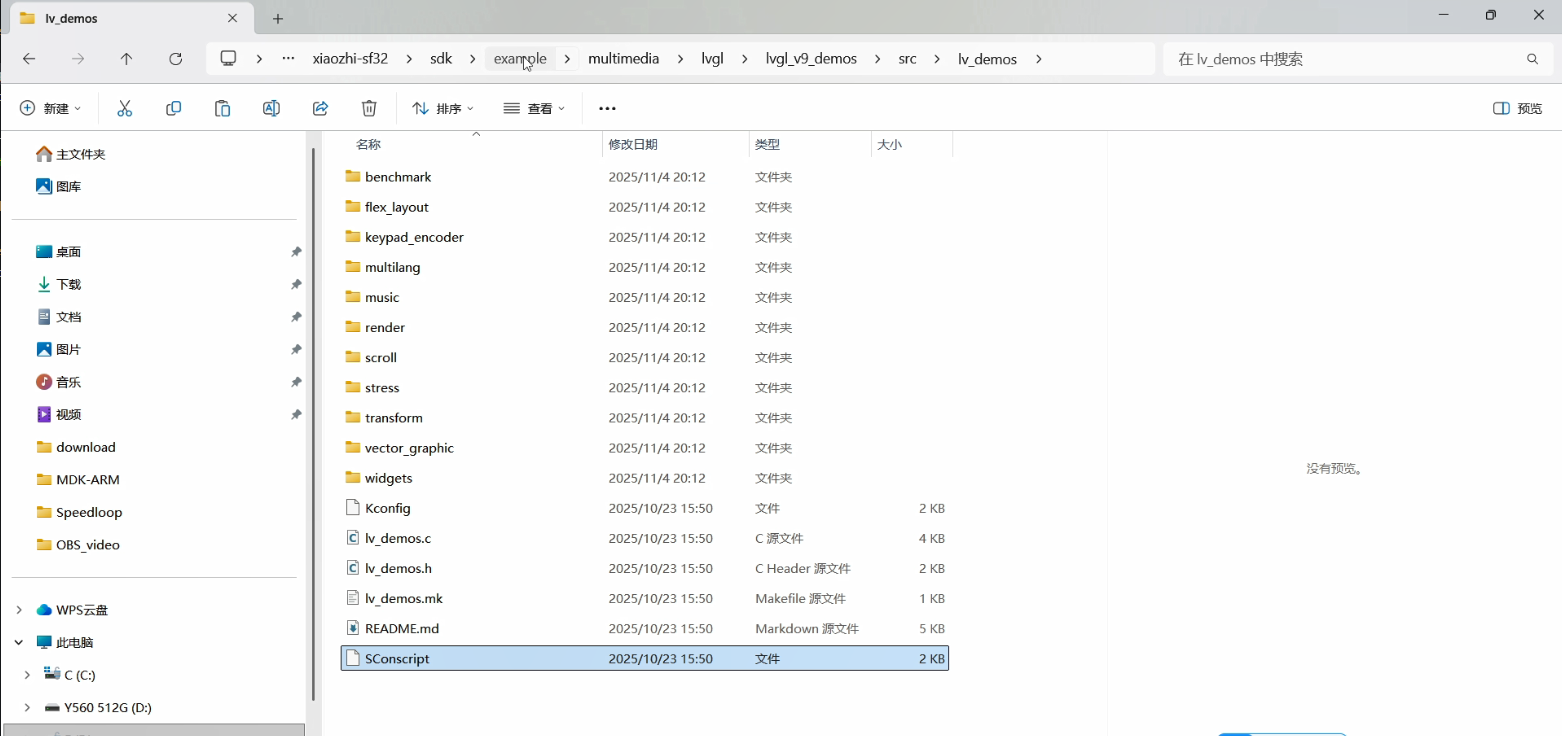

3. 获取SConscript文件：在小智工程的SDK目录中，找到路径xiaozhi-sf32/sdk/example/multimedia/lvgl/lvgl_v9_demos/src/lv_demos，将其中的SConscript文件复制到generated文件夹中


二、工程配置

1. 打开工程：使用VS Code打开小智工程，并导航到app目录

2. 修改构建配置：打开project文件夹下的SConscript文件，添加以下构建配置代码：

# GUI-Guider集成配置
objs.extend(SConscript(cwd+'/../src/generated/SConscript', variant_dir="generated", duplicate=0))

三、代码修改

1. 声明UI变量：在generated文件夹下的gui_guider.c文件中添加全局UI变量声明：

lv_ui guider_ui;

2. 添加头文件引用：在xiaozhi_ui.c文件中添加GUI-Guider的头文件引用：

#include "../generated/gui_guider.h"

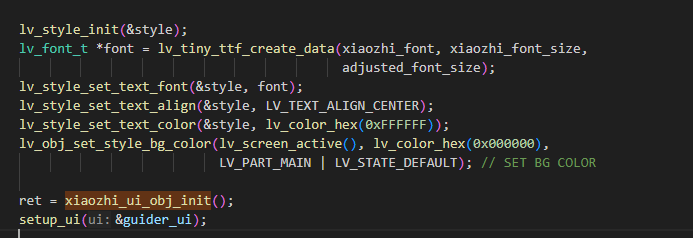

3. 初始化GUI界面：使用Ctrl+F搜索xiaozhi_ui_obj_init函数，在小智UI界面初始化完成后添加GUI-Guider的界面设置代码：

setup_ui(&guider_ui);

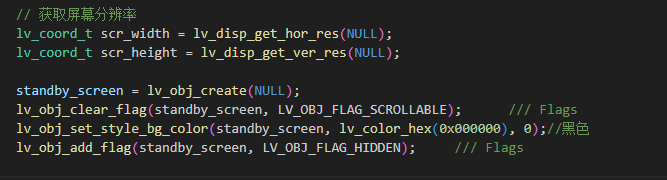

4. 隐藏原有界面：为了确保新添加的界面能够正常显示且不影响原有功能，需要在xiaozhi_ui_obj_init函数中添加代码来隐藏原有的界面：

lv_obj_add_flag(standby_screen, LV_OBJ_FLAG_HIDDEN);


四、编译与下载

完成以上所有步骤后，即可进行工程编译并将生成的固件下载到开发板中进行测试。
