Ozone 在线断点调试指南

本节讲如何使用 Ozone 来打断点单步调试，使用到的工具为 Ozone。

1. 早期死机断点设置

如果系统在 Bootloader 阶段、Bootloader 刚结束、启动初始化初期（或休眠唤醒时）就发生死机，直接挂载 J-Link 往往来不及，可以通过代码直接打断点。

汇编层设置：在 drivers/cmsis/sf32lb5xx/Templates/arm/startup_bf0_hcpu.S（注意替换对应芯片型号）的 Reset_Handler 中加入 B . 死循环。

注意： gcc编译的 startup_bf0_hcpu.S 路径和keil不一样，gcc的路径为：drivers/cmsis/sf32lb5xx/Templates/gcc/startup_bf0_hcpu.S

Reset_Handler   PROC
                B        . ; // MCU 复位后第一条指令执行的位置，添加断点

C 语言层设置：在 SystemInit() 或 rtthread_startup() 初期加入汇编级断点。

__asm("B ."); // 设置断点

或者：

HAL_sw_breakpoint(); // 设置断点

备注

不要使用 while(1); 作为断点，因为编译器优化可能会将它后面的语句全部丢弃。

设置后，系统将停留在该指令。连上 J-Link 和 Ozone 后，通过命令 setpc PC+2 将 PC 寄存器向后移动 2 个字节跳过断点，即可开始单步跟踪。

2. Ozone 调试指南

Ozone 是 SEGGER 官方推出的全功能调试器，在处理死机排查、多核调试时比 Keil 更加稳定。

J-Link 默认 connect 会连接到 HCPU，如果调试 HCPU，这一步可以跳过。如果需要调试 LCPU，可以在 Windows CMD 窗口执行对应的批处理脚本，例如 SIFLI-SDK\tools\segger\jlink_lcpu_a0.bat（55 系列）、jlink_lcpu_pro.bat（58 系列）或 jlink_lcpu_56x.bat（56 系列）。执行该批处理实际上是执行了几条底层指令，也可以直接在 J-Link 窗口依次输入这两条命令手动切换到 LCPU：

w4 0x4004f000 1
connect
w4 0x40070000 0
exit

（注：也可以在代码中直接写寄存器把 SWD 切到 LCPU 调试。）

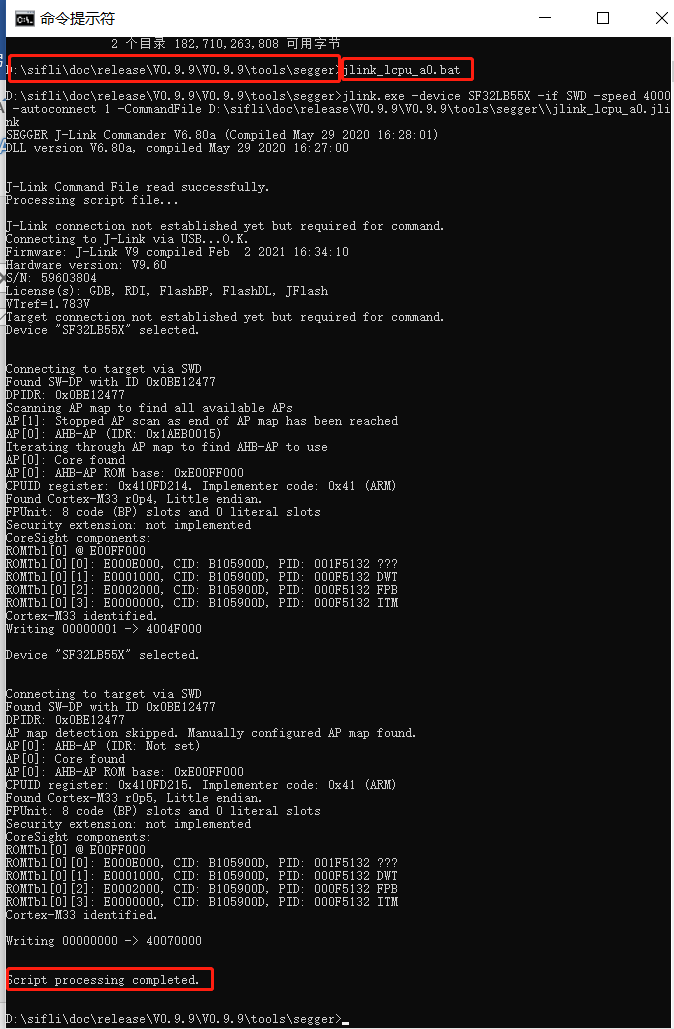

J-Link 切换 LCPU

2.1 Ozone 工程建立与连接

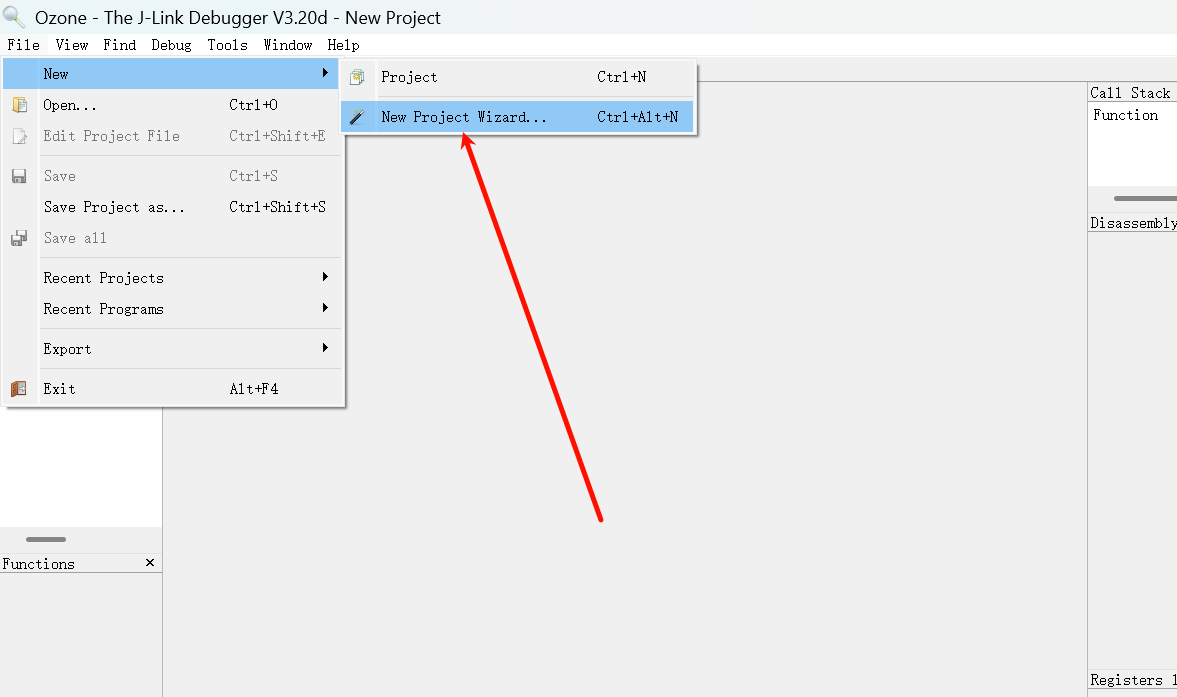

新建项目：打开 Ozone，创建一个新项目。

52新建项目

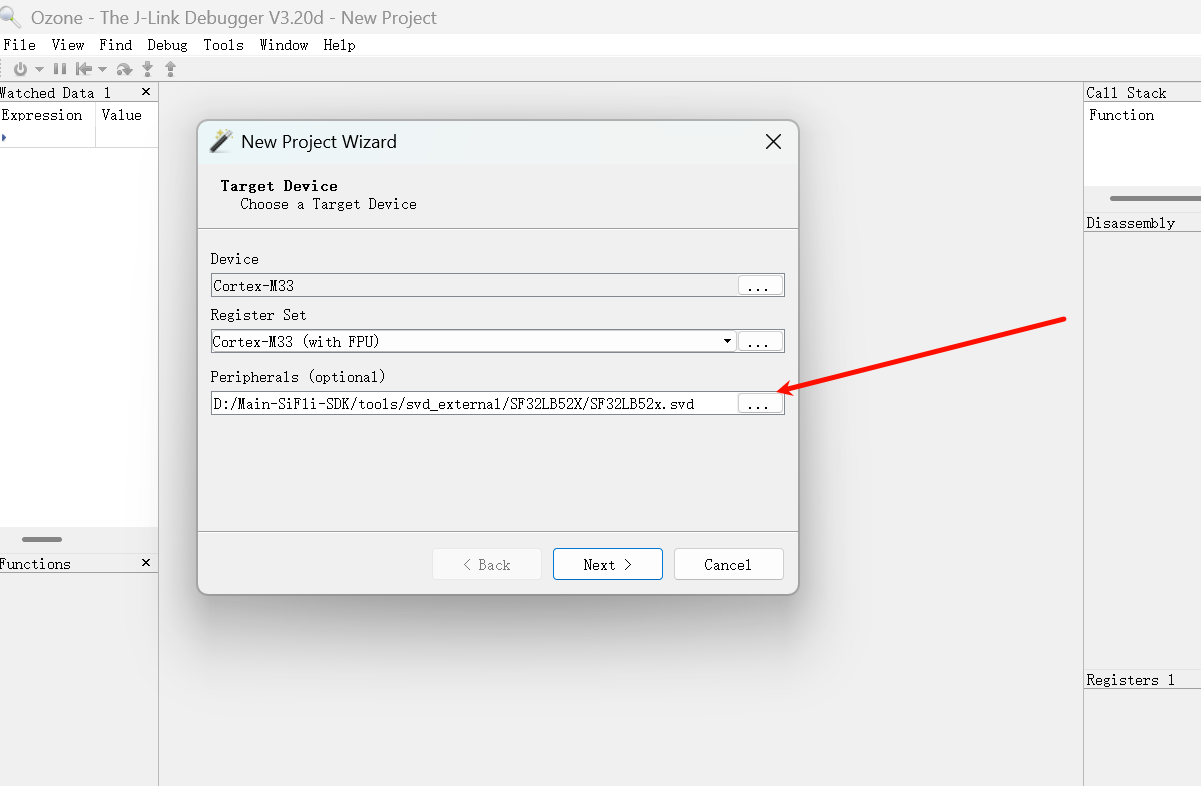

选择调试芯片：在 SIFLI-SDK\tools\svd_external 路径下选择对应的芯片型号目录打开选择svd文件。

52选择芯片

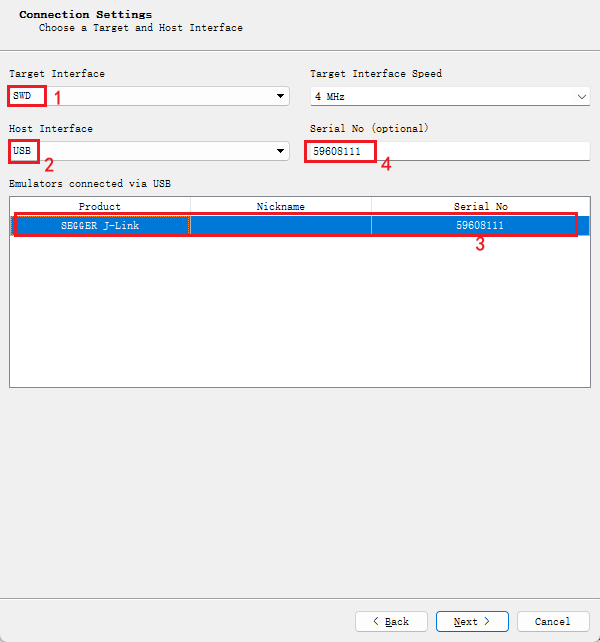

选择连接接口：选择 J-Link (SWD/JTAG), 找不到时请检查连接和供电。

选择接口

选择固件：选择编译出的 *.axf 或 *.elf 文件。注意后缀名的区别，使用 Keil 编译的后缀名是 .axf，使用 GCC 编译的后缀名是 .elf。

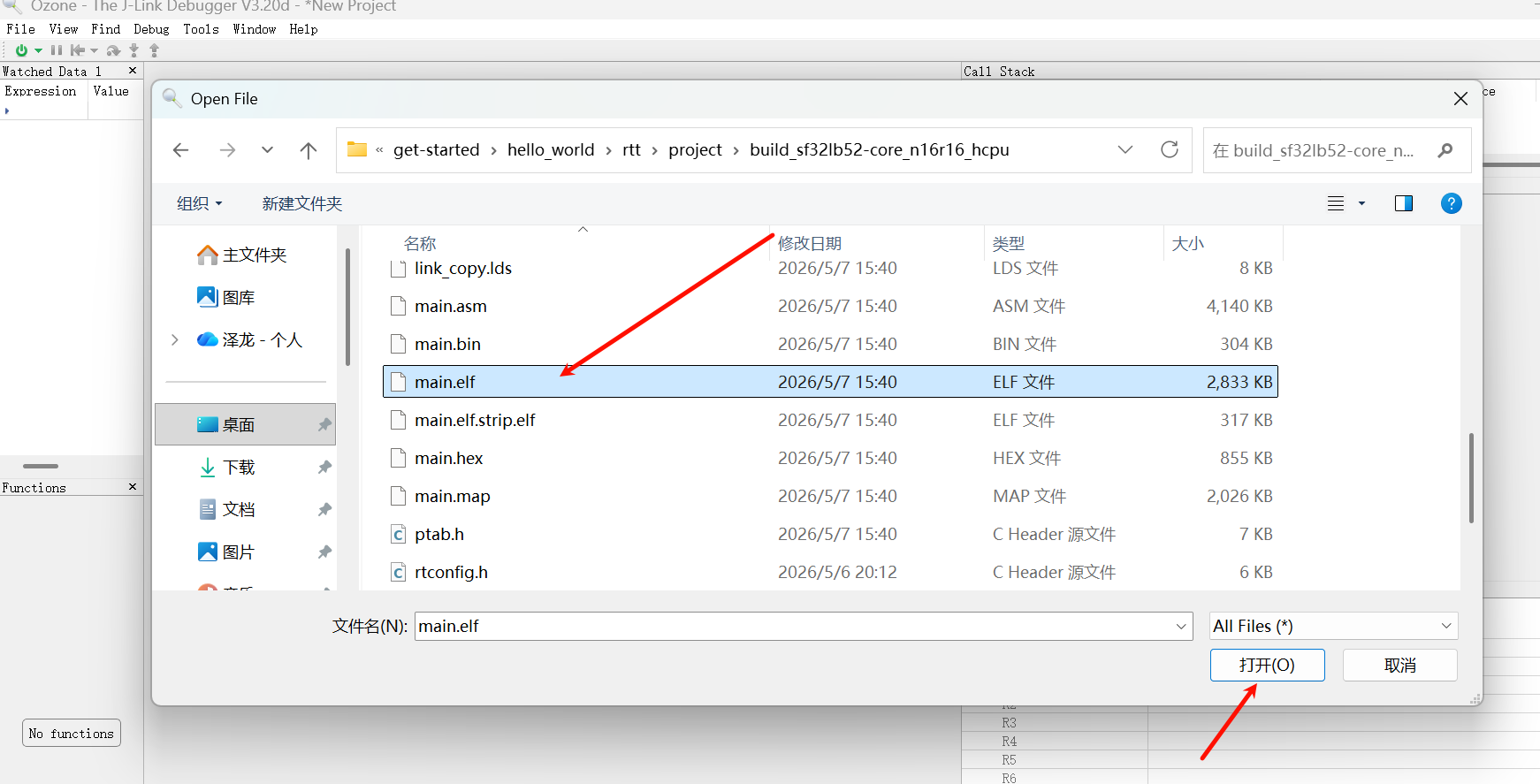

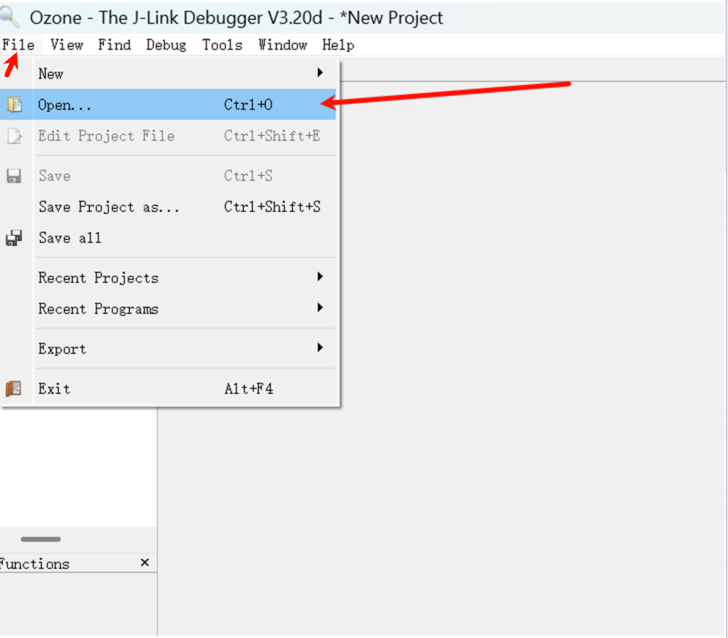

Ozone 中选择 file 之后再选择 open 的选项，随后找到自己想导入的固件选择导入。

52选择固件1

52选择固件2

Attach 程序：

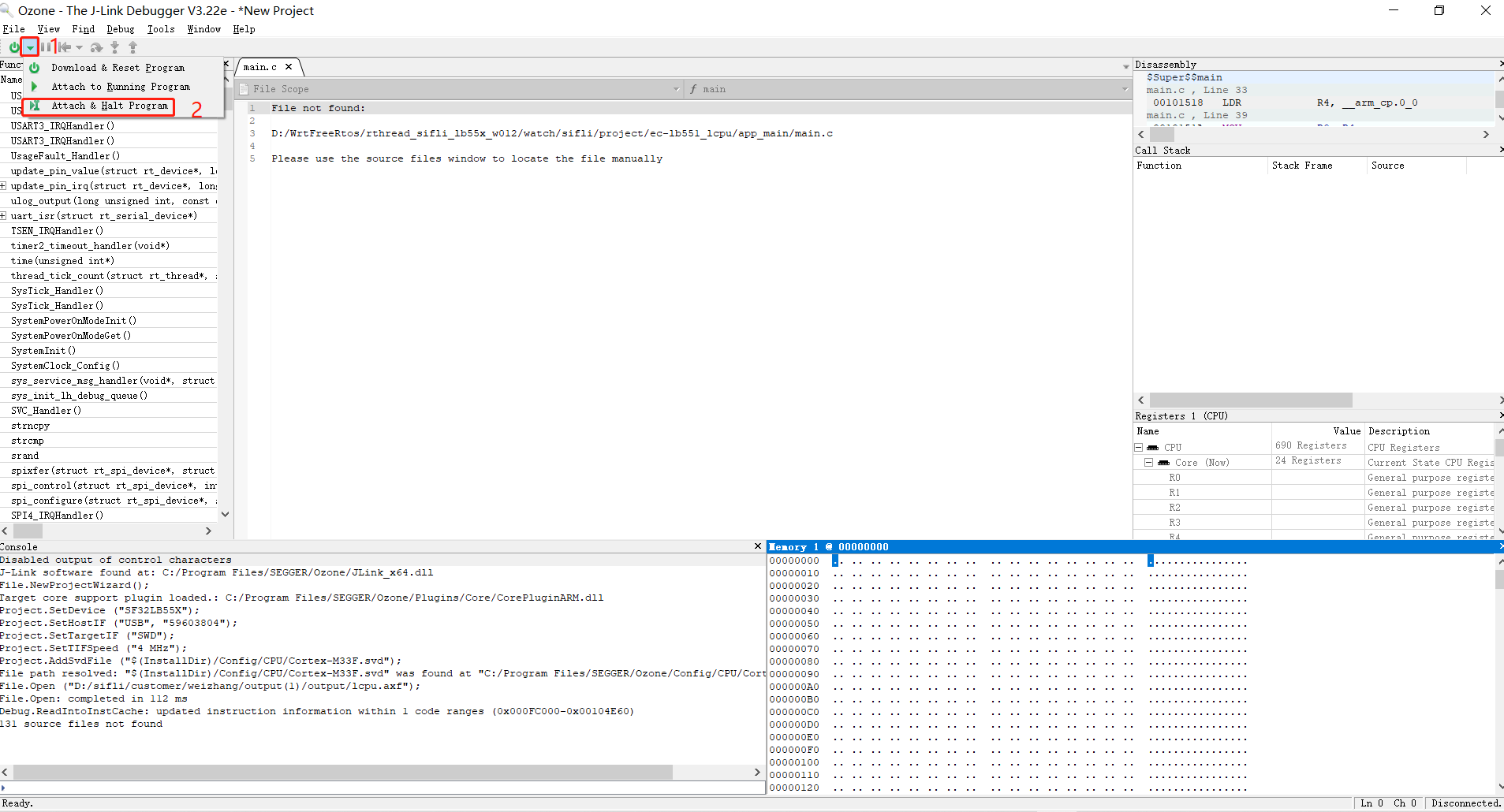

Attach & Halt Program：让 J-Link 连接到 CPU，并暂停在当前的 PC 指针（排查死机时推荐）。
Attach & Run Program：连接到 CPU 并继续从当前 PC 运行。

Attach

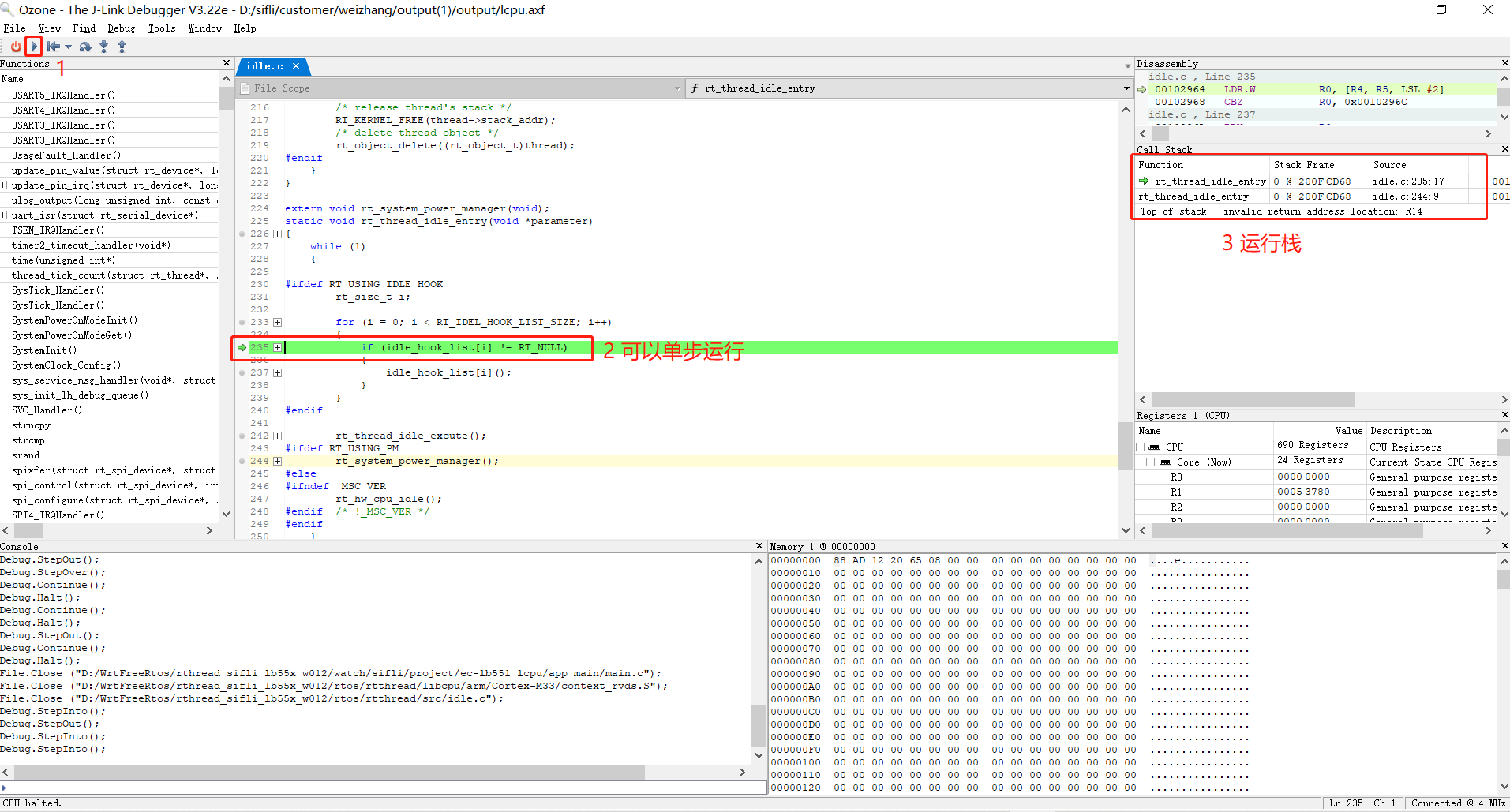

开始调试：点击运行程序箭头图标后，CPU 即可单步运行，可以添加断点、查看调用栈信息和寄存器状态。

调试界面

2.2 Ozone 常见调试问题排查

问题 1：连接后出现 Target Connection Lost 频繁断连

经常连接一会就会出现如下断连对话框，随后调试中断：

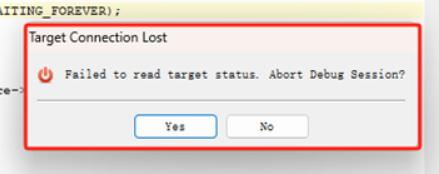

Target Connection Lost

原因与解决：这是因为连接 Ozone 进行调试时，默认开启了 Memory 窗口并读取了暂未初始化（如 PSRAM）或不存在的内存地址，读取失败导致断连。连接调试前，请务必关闭 Ozone 的 Memory 窗口和其他不用的窗口。

关闭非法 Memory

问题 2：Ozone 使能 RT-Thread RTOS 线程感知

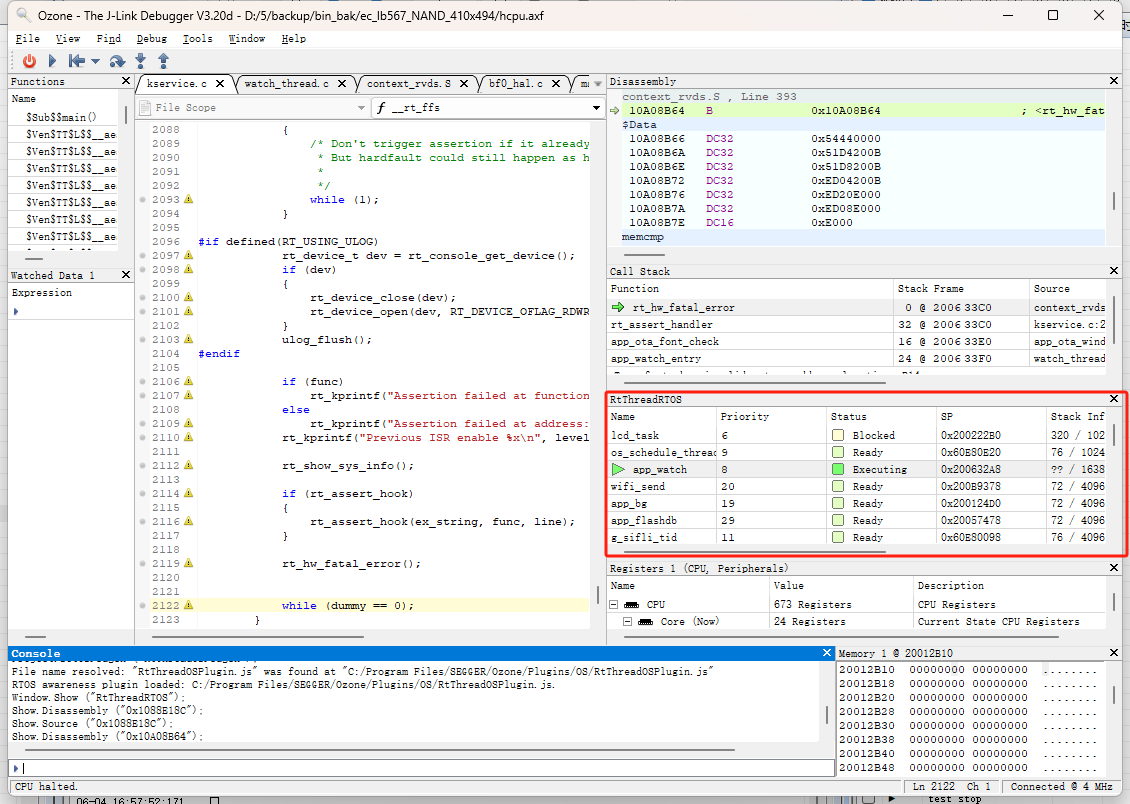

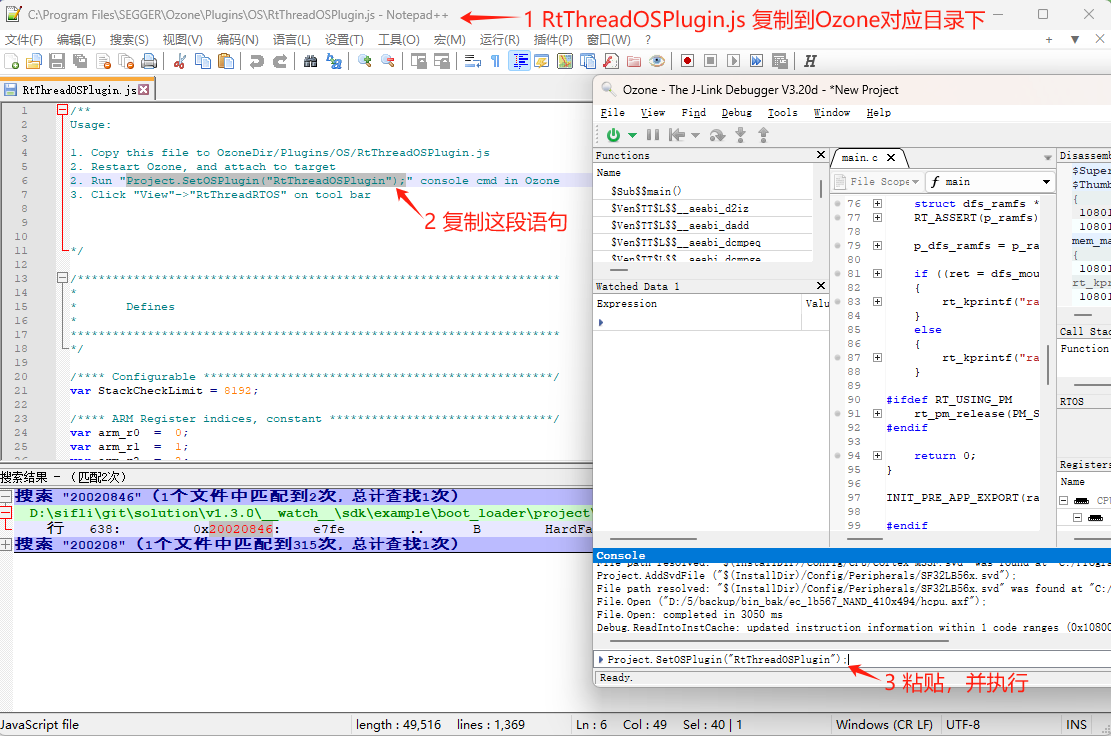

如果在 Ozone 中希望查看系统线程，请将 SDK 下的插件 \tools\segger\RtThreadOSPlugin.js 复制到 Ozone 安装目录的 Plugins\OS\ 下。重新打开工程，启用 Project.SetOSPlugin("RtThreadOSPlugin"); 即可在线切换 RT-Thread 线程查看和调试。

使能 RTOS Plugin 1 使能 RTOS Plugin 2

问题 3：Ozone 提示 File not found（重定义源码路径）

在烧录的 bin 不是本地编译（例如排查其他人发来的死机现场）的情况下，Ozone 提示 File not found，无法定位到 C 源代码进行单步跟踪。

File not found

解决方法：

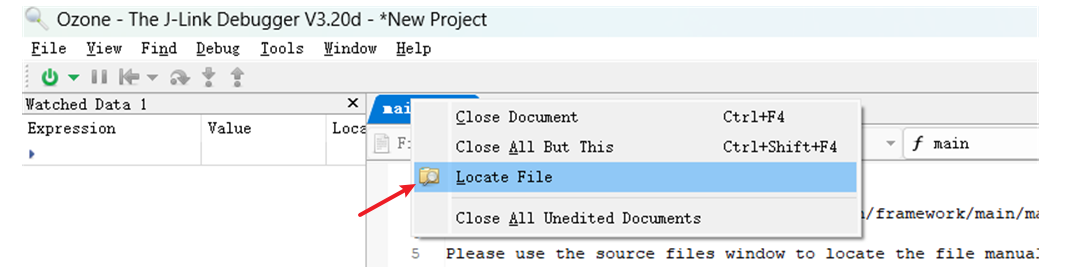

单个文件找不到：右键该文件，选择 Locate File 并定位到本地对应的 C 源文件。

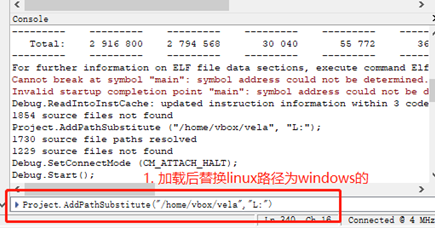

批量文件基地址不对：在 Ozone 的命令窗口输入 Project.AddPathSubstitute 命令重定位路径，比如将 ELF 中的 Linux 编译路径替换为 Windows 的本地路径。

Path Substitute

问题 4：Ozone Debug 连接不成功

提示：

alt text

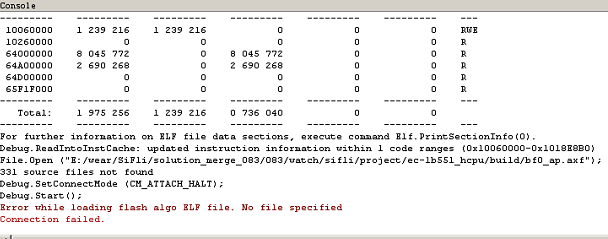

解决方法：你需要按照 J-Link 一样，添加好 flash 的驱动和 xml 配置文件，这样 Ozone 才支持。

C:\Program Files\SEGGER\Ozone\Devices\SiFli\SF32LB55X****.elf
C:\Program Files\SEGGER\Ozone\JLinkDevices.xml
# 不同 J-Link 或 Ozone 版本的路径可能如下：
C:\Users\yourname\AppData\Roaming\SEGGER\JLinkDevices.xml
C:\Users\yourname\AppData\Roaming\SEGGER\JLinkDevices\Devices\SF32LB55X****.elf

问题 5：Ozone 怎么调试 LCPU

J-Link 默认 connect 会连接到 HCPU，调试 HCPU。

解决方法：如果要调试 LCPU，可以在 Windows CMD 命令窗口执行 SIFLI-\tools\segger\jlink_lcpu_a0.bat（55）、jlink_lcpu_pro.bat（58）、jlink_lcpu_56x.bat（56）。执行该批处理，执行的是 \tools\segger\jlink_lcpu_xxx.jlink 里面的几条命令：

w4 0x4004f000 1
connect
w4 0x40070000 0
exit

也可以直接在 J-Link 窗口依次输入这两条命令，切换到 LCPU。

alt text
