SiFli SDK 射频测试指南

涵盖每种测试模式对应的 finsh 命令、SDK API、参数取值与事件处理。

---

0. 测试模式总览

根据测试目的、控制方式和应用场景,蓝牙射频测试分为三大类:蓝牙单项测试、蓝牙非信令测试、蓝牙信令测试。SDK 把它们映射到不同的入口:

类型	用途	命令入口	触发源
BT 信令测试	蓝牙 SIG 资格认证(QDID)、全面性能与协议一致性评估	bt_cm dut / gap_enb_dut_mode_req()	综测仪空口 LMP_test_control
BT 非信令测试	研发 RF 调试、产线快速 RF 校验	bt_rftest / bt_enter_no_signal_dut_mode()	本地 vendor HCI
BLE 非信令测试 (SIG DTM)	产线快速测 BLE RF、SIG 认证 DTM 项	bt_rftest bletx/blerx / ble_enter_dut_mode() / 标准 HCI(经 bt_cm uart_dut 透传)	本地 HCI 命令 / 综测仪 + PC 通过串口 HCI
单项测试	板级深度 RF 调试、FCC/CE 法规预测试	bt_cm uart_dut + SiFli_RfTool	PC 工具手动逐项

信令 vs 非信令 vs 单项:

• 信令:仪器与 DUT 建立真实蓝牙链路,按标准协议双向通信。结果权威,认证强制。

• 非信令:不建立蓝牙连接,通过特定指令直接控制射频芯片到指定状态(固定信道/功率/持续发收),做快速测量。研发与产线主用。

• 单项:工程师通过 PC 工具(SiFli_RfTool)向 DUT 发底层控制指令,精确控制射频行为(单载波、特定调制信号),配频谱仪/功率计逐项分析,以及法规预测试。

与 BQB 认证的关系:BR/EDR 的 BQB RF 测试走 BT 信令路径,BLE 的 BQB RF 测试走 SIG DTM(即 BLE 非信令);BT 非信令是思澈私有 vendor 协议,不参与 BQB,只用于研发与产线;单项测试不参与 BQB,常用于 FCC/CE 法规预认证与板级深度调优。

思澈平台提供两种测试固件:

• rf_test.bin:思澈内部独立的 RF 测试专用工程编译产物,未对外开放,特殊情况下需找 FAE 获取。

• User.bin:用户基于本 SDK 自行编译出的任意固件——包括 SDK 自带的例程、客户自己创建的产品工程等,均属于此类。SDK 已把 RF 测试功能集成进协议栈,这类固件默认开机跑用户业务,通过 finsh 命令(bt_cm dut / bt_cm uart_dut / bt_rftest)即可切到测试态,无需向 FAE 申请。

本文档以 User.bin 为主。

---

1. 编译配置

1.1 三类测试是否需要改配置

SDK 自带的 BT 类例程默认已开 CONFIG_BT_FINSH 和 CONFIG_BSP_BT_CONNECTION_MANAGER,但 CONFIG_BT_RF_TEST 默认关闭。三类测试对应的配置门槛不同:

测试场景	入口命令	是否需要改 proj.conf
信令测试	bt_cm dut / gap_enb_dut_mode_req()	不需要——BT 例程开箱即用
单项测试(SiFli_RfTool 透传)	bt_cm uart_dut	需要 CONFIG_BT_RF_TEST=y。命令本身不被该开关控制,缺这个开关也不会报错,但 UART 不会切到 HCI 透传,SiFli_RfTool 收不到任何响应(对应 §14 “bt_cm uart_dut 后没任何 HCI 响应”那条)
非信令测试	bt_rftest enter/bttx/btrx/bletx/blerx	需要 CONFIG_BT_RF_TEST=y。整条 bt_rftest 命令完全被该开关控制,不开则 finsh 里根本不存在该命令

自建工程,或在 BT 协议栈未启用的工程里做测试,要按下面 §1.3 表逐项核对(CONFIG_RT_USING_FINSH、CONFIG_BSP_BT_CONNECTION_MANAGER、必要时 CONFIG_BT_FINSH / CONFIG_BT_RF_TEST)。

1.2 推荐基础工程

不想从零搭工程的话,SDK 自带的下列例程可以直接拿来当基础,改动最少:

测试场景	推荐基础工程	改动
BT 信令测试(BR/EDR DUT 模式)	任意 example/bt/ 下的 BT 例程,如 example/bt/spp/	直接编译,无需改 proj.conf
BT 非信令 / 单项透传(bt_cm uart_dut + SiFli_RfTool)	同上	在 project/proj.conf 末尾追加 CONFIG_BT_RF_TEST=y,重编
BLE DTM(bt_rftest bletx/blerx)	同上(BT 例程默认含 BLE controller)	同上,加 CONFIG_BT_RF_TEST=y
综测仪/PC 脚本直驱标准 HCI(开机即透传,不依赖 finsh 运行时切换)	example/bt/HCI_over_uart/	无需修改 proj.conf;但该例程不带 bt_cm 命令,也没有 BLE/BT 业务,只走标准 HCI

注意:example/bt/HCI_over_uart/ 与上面三行的机制完全不同——它是开机即把 UART1 接给 controller,固件本身不运行业务态,不需要也不能用 bt_cm uart_dut。其他三行都基于业务态固件 + 运行时 finsh 命令切换。

1.3 Kconfig 开关一览

命令 / 功能	必需开启的 Kconfig	代码位置
bt_cm 命令	CONFIG_RT_USING_FINSH=y + CONFIG_BSP_BT_CONNECTION_MANAGER=y	bt_connection_manager.c:1937
bt_rftest 命令	CONFIG_RT_USING_FINSH=y + CONFIG_BT_RF_TEST=y(且非 SF32LB55X)	bf0_bt_common.c:1209
bt_cm uart_dut 内的 UART 切换部分	CONFIG_BT_RF_TEST=y(命令本身不被此开关控制,只是缺了它就不会调 uart_ipc_path_change)	bt_connection_manager.c:1776
第 12.1 节 << enb DUT mode 等 BT app trace	CONFIG_BT_FINSH=y	bt_finsh/bts2_app_generic.c

BT_FINSH 是 BT 协议栈调试 trace 总开关(bts2_app_demo / bts2_app_menu / bts2_app_generic 这套),不要把它当成”启用 bt_cm / bt_rftest”的开关。

1.4 UART 路径切换的目标设备

只对 bt_cm uart_dut 及自定义调用 uart_ipc_path_change() 的入口有效:

# 默认就是 IPC_USE_CONSOLE_DEVICE=y, console UART 跑 finsh,切的也是它
# 想切到其他 UART(比如自定义产品里把测试口指向 uart2),改成:
CONFIG_IPC_USE_OWN_DEVICE=y
CONFIG_IPC_OWN_DEVICE_NAME="uart2"

---

2. BT Classic 信令测试

2.1 拓扑

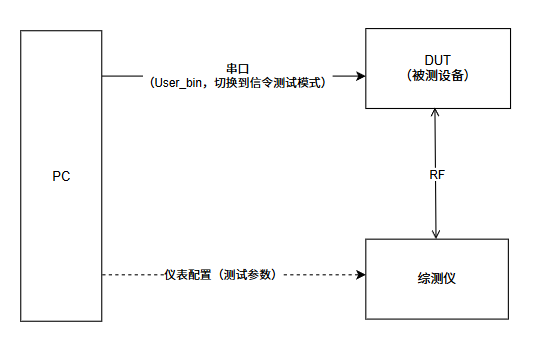

DUT、综测仪、PC 控制端三者关系:

BT 信令测试拓扑

综测仪(MT88 系列、CMW 系列等)从空口扮演主设备,通过 LMP 命令驱动 DUT 进入信令测试态;PC 通过串口/GPIB 控制综测仪。DUT 自身只需要在协议栈层置好 DUT 允许位即可。

2.2 如何使用

选项	调用
FinSH	bt_cm dut(只置允许位)/ bt_cm uart_dut(置允许位 + 切 UART)
API	gap_enb_dut_mode_req(U16 tid),头文件 gap_api.h

详细测试方法参见：思澈SF32LB5xx芯片蓝牙信令测试指南。

2.3 流程

1. 协议栈正常启动,BLE_POWER_ON_IND 已收到
2. host 显式开 scan(必要):
     bt_interface_set_scan_mode(1, 1);
     // 或 gap_wr_scan_enb_req(tid, 1, 1);
   gap_enb_dut_mode_req 不会自动开 inquiry/page scan,host 不开仪器搜不到 DUT。
3. 调 gap_enb_dut_mode_req(bts2_task_get_app_task_id()):
   - 下发 HCI_Enable_Device_Under_Test_Mode
   - controller 置"允许 DUT"标志,后续接受空口 LMP_test_control
4. console 看到 "<< enb DUT mode : <step_num>",且无 "<< failed to enb DUT mode!" 表示成功
5. 仪器(CMW500 信令模式)从空口连过来:
   inquiry → page → ACL connection → LMP_test_control → 进入测试态
6. 仪器跑测试套件

2.4 完整代码示例

#include "bts2_app_inc.h"  /* 含 gap_api.h */

void enter_bt_signaling_dut(void)
{
    gap_enb_dut_mode_req(bts2_task_get_app_task_id());
    /* 等 BTS2MU_GAP_ENB_DUT_MODE_CFM 事件,可选 */
}

事件回调里(在你注册的 BT event handler 里):

case BTS2MU_GAP_ENB_DUT_MODE_CFM:
{
    BTS2S_GAP_ENB_DUT_MODE_CFM *cfm = (BTS2S_GAP_ENB_DUT_MODE_CFM *)data;
    if (cfm->res == 0)
        LOG_I("DUT mode enabled");
    else
        LOG_E("DUT mode enable failed: %d", cfm->res);
    break;
}

2.5 注意

• 只有”允许”作用,不会让设备主动发包。真正发包要等仪器从空口发 LMP_test_control 触发。

• HCI 命令通道完全正常,调完之后还能继续发 HCI Reset、Read BD_Addr、LE DTM 命令。

• BLE 完全不受影响,BLE 控制器照常工作。

• 退出只能复位,无逆操作。

• 调用前必须满足:sifli_ble_enable() 完成、BLE_POWER_ON_IND 已上来、且当前工作模式包含 BT Classic(双模或 BT-only,即 BT 协议栈已加载)。

---

3. BT Classic 非信令测试

3.1 拓扑

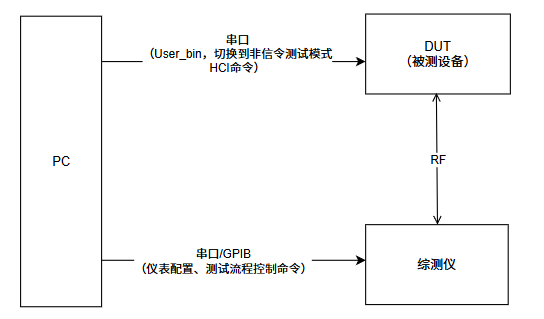

非信令测试不与 DUT 建立蓝牙链路,PC 通过串口发 HCI 命令控制 DUT,同时通过串口或 GPIB 控制综测仪:

非信令测试拓扑

3.2 如何使用

选项	调用
FinSH	bt_rftest enter → bt_rftest bttx/btrx → bt_rftest btstop → bt_rftest exit
API	bt_enter_no_signal_dut_mode(bt_ns_test_mode_ctrl_cmd_t *)

头文件: bf0_ble_common.h

3.3 操作码和参数

enum bt_test_operation_t {
    BT_TEST_OP_ENTER_TEST,    // 进非信令测试态
    BT_TEST_OP_EXIT_TEST,     // 退出
    BT_TEST_OP_TX_TEST,       // 开始发包(参数走 tx_para)
    BT_TEST_OP_RX_TEST,       // 开始收包(参数走 rx_para)
    BT_TEST_OP_STOP_TEST,     // 停止当前 TX/RX
};

typedef struct {
    uint8_t  channel;     // 0..78,BT 信道
    uint8_t  pkt_payload; // 0=PRBS9, 1=11110000, 2=10101010, 3=PRBS15, ...
    uint8_t  pkt_type;    // 0=ID, 1=NULL, 4=DM1, 5=DH5(常用), 14=2-DH5, 15=3-DH5
    uint8_t  pwr_lvl;     // 直接的 dBm 整数(典型 0..13);实际会量化到芯片 PA 支持的硬件档位,见 §7.1
    uint16_t pkt_len;     // payload 长度,DH5 最大 339
} bt_ns_test_mode_tx_para_t;

typedef struct {
    uint8_t channel;      // 0..78
    uint8_t pkt_type;     // 同上
} bt_ns_test_mode_rx_para_t;

3.4 FinSH 流程示例

msh > bt_rftest enter           # 进非信令测试态
msh > bt_rftest bttx            # ch8, DH5, 339B, PRBS9, pwr=10 (固定参数)
... 仪器测 TX power、频偏 (10~30 秒) ...
msh > bt_rftest btstop          # 停止 TX
msh > bt_rftest btrx            # ch0, DH1 收包
... 仪器从对端发包,DUT 计算 PER ...
msh > bt_rftest btstop
msh > bt_rftest exit            # 退出测试态

bt_rftest 子命令的测试参数(信道、包类型、长度、功率)在 SDK 内部为固定值,如需调整请参考 SiFli-SDK/middleware/bluetooth/service/common/bf0_bt_common.c 中 bt_rftest() 实现,自定义一组带参子命令。

3.5 完整 API 用法示例

bt_enter_no_signal_dut_mode 是异步的。 函数内部 sifli_msg_alloc + memcpy + sifli_msg_send 后立即返回 HL_ERR_NO_ERROR,真正生效要等 BT_NS_DUT_RSP 事件 ack(实现见 bf0_bt_common.c:793)。下面 demo 在状态切换之间用事件等待保证顺序;若产线代码必须同步推进,可用一个 rt_event / rt_sem 在 BT_NS_DUT_RSP 回调里释放,或退而求其次用经验延时(典型 100~200ms 即够,但不保证)。

#include "bf0_ble_common.h"

/* 在 BT event handler 里收 BT_NS_DUT_RSP,释放等待者(伪代码)*/
static rt_event_t s_bt_ns_evt;       /* 由模块初始化时 rt_event_create */
#define EVT_BT_NS_DONE  (1u << 0)

static void on_bt_ns_dut_rsp(bt_ns_test_mode_ctrl_rsp_t *rsp)
{
    /* 可按 rsp->op / rsp->status 进一步分发 */
    rt_event_send(s_bt_ns_evt, EVT_BT_NS_DONE);
}

static int wait_bt_ns_done(uint32_t timeout_ms)
{
    rt_uint32_t recved;
    return rt_event_recv(s_bt_ns_evt, EVT_BT_NS_DONE,
                         RT_EVENT_FLAG_OR | RT_EVENT_FLAG_CLEAR,
                         rt_tick_from_millisecond(timeout_ms), &recved);
}

void bt_nonsig_tx_test(uint8_t channel, uint16_t pkt_len, uint8_t pwr_lvl)
{
    bt_ns_test_mode_ctrl_cmd_t cmd;

    /* 1. 进测试态,等 ack */
    cmd.op = BT_TEST_OP_ENTER_TEST;
    bt_enter_no_signal_dut_mode(&cmd);
    if (wait_bt_ns_done(500) != RT_EOK) {
        LOG_E("ENTER timeout"); return;
    }

    /* 2. 配 TX 参数并启动 */
    cmd.op = BT_TEST_OP_TX_TEST;
    cmd.para.tx_para.channel     = channel;
    cmd.para.tx_para.pkt_type    = 5;       /* DH5 */
    cmd.para.tx_para.pkt_len     = pkt_len;
    cmd.para.tx_para.pkt_payload = 0;       /* PRBS9 */
    cmd.para.tx_para.pwr_lvl     = pwr_lvl;
    bt_enter_no_signal_dut_mode(&cmd);
    /* TX/RX 启动的 ack 同样经 BT_NS_DUT_RSP 上报,产线流程建议同样等 */
}

void bt_nonsig_stop_and_exit(void)
{
    bt_ns_test_mode_ctrl_cmd_t cmd;

    cmd.op = BT_TEST_OP_STOP_TEST;
    bt_enter_no_signal_dut_mode(&cmd);
    wait_bt_ns_done(500);

    cmd.op = BT_TEST_OP_EXIT_TEST;
    bt_enter_no_signal_dut_mode(&cmd);
    wait_bt_ns_done(500);
}

3.6 收包结果(只 RX 用)

事件 BT_NS_DUT_RSP 上来时,对应结构体 bt_ns_test_mode_ctrl_rsp_t:

typedef struct {
    enum bt_test_operation_t  op;        // STOP_TEST 时返回 cnt
    uint8_t                    status;
    bt_ns_test_mode_rsp_para_t para;     // .stop_para.cnt = 总收包数
} bt_ns_test_mode_ctrl_rsp_t;

或者用更新的同步接口直接拿 PER + RSSI:

extern int8_t bt_ns_rx_start(bt_ns_test_new_rx_para_t *rxpara,
                              bt_ns_test_new_rx_rslt_t *rst,
                              uint32_t delay_ms);

bt_ns_test_new_rx_para_t para = {
    .channel = 8, .pkt_type = 5, .pkt_len = 339, .pkt_payload = 0,
};
bt_ns_test_new_rx_rslt_t rst;
bt_ns_rx_start(&para, &rst, 2000);  /* 收 2s 后停 */
LOG_I("err_bit=%d total_bit=%d err_pkt=%d total_pkt=%d rssi=%d",
      rst.err_bit_num, rst.total_bit_num,
      rst.err_pkt_num, rst.total_pkt_num, rst.rssi);

3.7 注意

• 综测仪不识别这条命令(思澈私有 vendor),要用 SiFli_RfTool。

• 必须先 ENTER 再 TX/RX,先 STOP 再切 TX/RX,最后 EXIT。状态机不正确会出错。

---

4. BLE 非信令测试 (SIG DTM)

4.1 拓扑

所有 BLE RF 测试通过 DUT 与综测仪之间的串口传 3 条 HCI 命令(LE_Transmitter_Test / LE_Receiver_Test / LE_Test_End)完成。固件侧只有这一条路径,即 UART 切 HCI 透传:

BLE DTM 测试拓扑

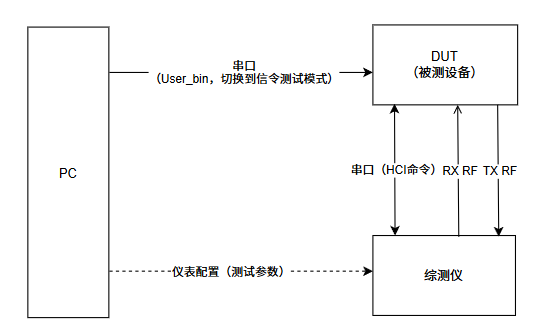

DUT 与综测仪通过串口连接,综测仪发 HCI 命令控制 DUT 进入 TX/RX;PC 上的 RF 测试工具同时控制 DUT 与综测仪的收发。

4.2 如何使用

选项	调用
FinSH	bt_rftest bletx / bt_rftest blerx / bt_rftest btstop(共用 stop) / bt_rftest exit
API	ble_enter_dut_mode(ble_dut_mode_t *)
标准 HCI(经 UART 透传)	HCI_LE_Transmitter_Test(0x201E)/ HCI_LE_Receiver_Test v2(0x2033)/ HCI_LE_Test_End(0x201F)

头文件: bf0_ble_common.h

4.3 数据结构

typedef struct {
    uint8_t operation;       // GAPM_LE_TEST_TX_START / RX_START / STOP
    uint8_t channel;         // 0..39 (0=2402MHz, 19=2440MHz, 39=2480MHz)
    uint8_t tx_data_length;  // 仅 TX, 0..255
    uint8_t tx_pkt_payload;  // 仅 TX, gap_pkt_pld_type
    uint8_t phy;             // 1=1M, 2=2M, 3=Coded
    uint8_t modulation_idx;  // 仅 RX, 0=standard, 1=stable
} ble_dut_mode_t;

enum gap_pkt_pld_type {
    GAP_PKT_PLD_PRBS9                = 0,  // 默认,产线常用
    GAP_PKT_PLD_REPEATED_11110000    = 1,  // 测调制 Δf1/Δf2
    GAP_PKT_PLD_REPEATED_10101010    = 2,  // 测载波频偏
    GAP_PKT_PLD_PRBS15               = 3,
    /* 还有全 0、全 1、F0/0F、AA/55 等 */
};

4.4 通过 API 直发

bt_enter_no_signal_dut_mode 与 ble_enter_dut_mode 都是异步的(实现见 bf0_bt_common.c:769 / :793)。两条命令分别投递到 COMMON / GAPM 两个不同任务队列,不能假设按调用顺序串行完成。完成事件:

• ENTER 完成 → BT_NS_DUT_RSP(op == BT_TEST_OP_ENTER_TEST)

• TX 启动完成 → BLE_DUT_TX_START_CNF

• RX 启动完成 → BLE_DUT_RX_START_CNF

• 测试结束(STOP)→ BLE_DUT_END_IND(含 nb_packet_received)

产线/产品代码必须等对应事件再进入下一步。下面 demo 用 rt_event 串起整个时序。

#include "bf0_ble_common.h"

static rt_event_t s_dut_evt;
#define EVT_NS_ENTER_DONE   (1u << 0)
#define EVT_BLE_TX_START    (1u << 1)
#define EVT_BLE_END         (1u << 2)

/* 在 BT/BLE event handler 里 set 对应位 */
static void on_bt_ns_dut_rsp(bt_ns_test_mode_ctrl_rsp_t *rsp) {
    if (rsp->op == BT_TEST_OP_ENTER_TEST)
        rt_event_send(s_dut_evt, EVT_NS_ENTER_DONE);
}
static void on_ble_dut_tx_cnf(ble_test_tx_start_cnf_t *cnf) {
    rt_event_send(s_dut_evt, EVT_BLE_TX_START);
}
static void on_ble_dut_end(ble_dut_end_ind_t *ind) {
    LOG_I("DTM end, nb_packet_received=%u", ind->nb_packet_received);
    rt_event_send(s_dut_evt, EVT_BLE_END);
}

static int wait_evt(uint32_t bits, uint32_t timeout_ms)
{
    rt_uint32_t recved;
    return rt_event_recv(s_dut_evt, bits,
                         RT_EVENT_FLAG_OR | RT_EVENT_FLAG_CLEAR,
                         rt_tick_from_millisecond(timeout_ms), &recved);
}

/* 1. 进测试态(BT_TEST_OP_ENTER_TEST 是 BLE/BT 共用入口)*/
bt_ns_test_mode_ctrl_cmd_t enter = { .op = BT_TEST_OP_ENTER_TEST };
bt_enter_no_signal_dut_mode(&enter);
if (wait_evt(EVT_NS_ENTER_DONE, 500) != RT_EOK) {
    LOG_E("ENTER timeout"); return;
}

/* 2. 启动 TX:ch19 (2440MHz), 37 字节, PRBS9, 1M PHY */
ble_dut_mode_t tx = {
    .operation       = GAPM_LE_TEST_TX_START,
    .channel         = 19,
    .tx_data_length  = 37,
    .tx_pkt_payload  = GAP_PKT_PLD_PRBS9,
    .phy             = 1,
    .modulation_idx  = 0,
};
ble_enter_dut_mode(&tx);
if (wait_evt(EVT_BLE_TX_START, 500) != RT_EOK) {
    LOG_E("TX start timeout"); return;
}

/* 3. 让 controller 持续发包 2s,然后停止 */
rt_thread_mdelay(2000);
ble_dut_mode_t stop = { .operation = GAPM_LE_TEST_STOP };
ble_enter_dut_mode(&stop);
wait_evt(EVT_BLE_END, 500);   /* 收到 BLE_DUT_END_IND 表示已停 */

4.5 通过 FinSH 跑(参数固定 ch0)

msh > bt_rftest enter
msh > bt_rftest bletx           # ch0 默认 37B PRBS9 1M PHY
... 仪器测 ...
msh > bt_rftest btstop
msh > bt_rftest exit

bt_rftest blerx 同理。RX 完成后通过 BLE_DUT_END_IND 事件返回 nb_packet_received。

4.6 通过 HCI 透传(综测仪直驱)

如果用 CMW500 这种标准仪器,不调 API,直接发 HCI:

1. msh > bt_cm uart_dut       # 切 UART 为 HCI 透传
2. 此后仪器/脚本通过该 UART 发标准 HCI 命令:

   01 1E 20 03 13 25 00       LE_Transmitter_Test    ch19, 37B, PRBS9
   01 33 20 03 13 01 00       LE_Receiver_Test v2    ch19, 1M PHY, modulation=standard
   01 1F 20 00                LE_Test_End → 返回 packet_count

3. 退出:复位芯片,或调用 `uart_ipc_path_revert()` 软切回(见 §11.5)

4.7 事件回调

case BLE_DUT_TX_START_CNF: {
    ble_test_tx_start_cnf_t *cnf = (ble_test_tx_start_cnf_t *)data;
    LOG_I("TX start, status=%d", cnf->status);
    break;
}
case BLE_DUT_RX_START_CNF: {
    ble_test_rx_start_cnf_t *cnf = (ble_test_rx_start_cnf_t *)data;
    LOG_I("RX start, status=%d", cnf->status);
    break;
}
case BLE_DUT_END_IND: {
    ble_dut_end_ind_t *ind = (ble_dut_end_ind_t *)data;
    LOG_I("Test end, packet_count=%d", ind->nb_packet_received);
    /* TX 模式下 packet_count 永远 0,这是 spec 行为 */
    break;
}

4.8 注意

• 不需要 gap_enb_dut_mode_req:BLE DTM 是非信令的,不需要置 BT Classic 的”允许”标志。

• TX 测试 packet_count 总是 0(spec 规定),只有 RX 才有意义。

• BLE 和 BT Classic 共射频,不能并行。

---

5. 单项测试 (SiFli_RfTool)

研发阶段 RF 板级调优、法规预测试用。工程师通过 PC 端 SiFli_RfTool 向 DUT 串口发送底层控制指令,精确控制射频行为(单载波、特定调制信号、固定信道/功率),配合频谱仪、功率计等仪器逐项测量。

工具位置:tools/SiFli_RfTool/SiFli_RfTool.exe,SDK 自带,免安装直运行(Windows),无需向 FAE 申请。

详细的单项测试步骤详见思澈SF32LB5xx芯片蓝牙单项测试指南。

5.1 入口

选项	调用
FinSH	bt_cm uart_dut(置 DUT 允许位 + 切 UART 为 HCI 透传)
API	与第 2 章相同(gap_enb_dut_mode_req + uart_ipc_path_change)

固件侧切完后,SiFli_RfTool 通过串口发底层 HCI / vendor 命令逐项控制。固件本身不需要写额外的逻辑,只需要把 UART 路径让出来。

5.2 用法

DUT 发 bt_cm uart_dut → PC 上打开 SiFli_RfTool → 选串口和波特率 → 在工具界面里逐项发命令测试。串口命令也可以用 SiFli_Trace 或其他通用串口工具触发(信令测试模式下常用)。

---

6. RF 调试串口与波特率

各芯片默认 RF 调试串口与引脚映射(默认波特率 1000000):

芯片型号	接口类型	引脚	UART 通道(TX / RX)	备注
SF32LB551	RF 调试串口	PA49、PA51	UART1: TX(PA49) / RX(PA51)
SF32LB551	单载波测试	PB45、PB46	UART3: TX(PB45) / RX(PB46)
SF32LB555	RF 调试串口	PA17、PA19	UART1: TX(PA17) / RX(PA19)
SF32LB555	单载波信号口	PB45、PB46	UART3: TX(PB45) / RX(PB46)
SF32LB561 / SF32LB563	RF 调试串口	PA17、PA18	UART1: TX(PA17) / RX(PA18)
SF32LB567	RF 调试串口	PA34、PA30	UART1: TX(PA34) / RX(PA30)
SF32LB52x	RF 调试串口	PA19、PA18	UART1: TX(PA19) / RX(PA18)	与软件烧录口共用引脚
SF32LB58x	RF 调试串口	PA31、PA32	UART1: TX(PA31) / RX(PA32)

SF32LB55X 系列由于历史原因,单载波测试需切到 UART3。其他芯片所有 RF 测试统一在 UART1。

综测仪(MT88 系列、CMW 系列)在 HCI over UART 配置里要匹配此波特率(默认 1Mbps)。如果链路不稳可以降到 921600 / 460800 / 115200,综测仪侧同步降。

---

7. 射频功率档位与配置

7.1 支持的功率档位

芯片 PA 工艺上稳定输出的几个档位(其他 dBm 值会被内部量化到最近档位):

档位	备注
0 dBm
3 dBm
6 dBm
9 dBm
13 dBm
19 dBm	仅BR&BLE支持19dbm

软件 API(pwr_lvl、Kconfig BT_TX_POWER_VAL_*)接受任意整数 dBm,不是档位索引;运行时由 controller 量化到最接近的硬件档。

7.2 menuconfig 配置

(Top) → SiFli SDK configuration → Board Config → Select BT RF TX power

Kconfig 字段都是 int 类型,直接填 dBm 整数(参考 customer/boards/Kconfig:103+)。新平台(52X/56X/58X)取值范围 0~13 dBm;老平台 BLE 取值范围 -10~10 dBm。

选项	含义
Select BLE MAX TX power	BLE 最大发送功率(dBm 整数)
Select MINIMUM TX power	BR/EDR/BLE 最小发送功率(dBm 整数)
Select classic BT MAX TX power	BR/EDR 最大发送功率(dBm 整数);若该值小于 BLE 最大功率,则 BR/EDR 最大功率与 BLE 一致,否则取此值

非信令测试 TX 命令的 pwr_lvl 字段语义与上面这些 Kconfig 字段一致,直接的 dBm 数值,不是档位索引。

---

8. HCI 命令速查

下面是常用的 BT/BLE RF 测试相关 HCI 命令一览:

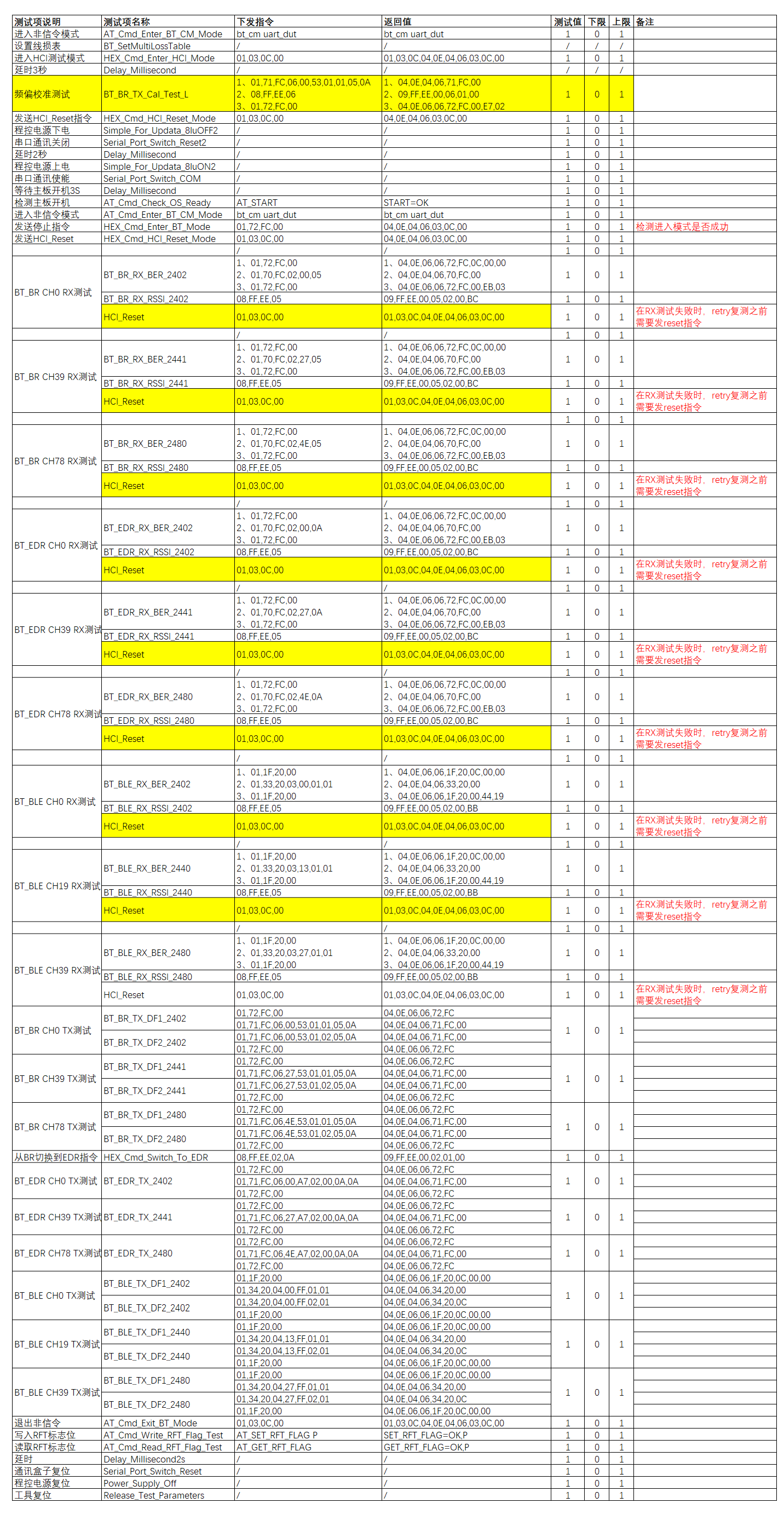

HCI 命令集

部分关键 opcode:

命令	OGF/OCF	完整 opcode (LE)
HCI Reset	0x03 / 0x0003	01 03 0C 00
HCI Read BD_Addr	0x04 / 0x0009	01 09 10 00
HCI Enable Device Under Test Mode	0x06 / 0x0003	01 03 18 00
LE Receiver Test v2	0x08 / 0x0033	01 33 20 03 ch phy mod
LE Transmitter Test	0x08 / 0x001E	01 1E 20 03 ch len pld
LE Test End	0x08 / 0x001F	01 1F 20 00

更详细的命令参数和响应字段参考 Bluetooth Core Specification Volume 4 Part E (HCI)。SiFli 私有 vendor 命令(BT 非信令测试用)不属于 SIG 标准,封装在第 3 章的 API 内,无需直接拼字节。

---

9. 三种测试态共射频,不能并行

LCPU 只有一套射频前端,任何时刻只能在一种测试态里:

正常运行态  ──[gap_enb_dut_mode_req]──→  BT 信令 DUT 准备态
            ──[bt_enter_no_signal_dut_mode(ENTER+TX)]──→  BT 非信令测试态
            ──[ble_enter_dut_mode(TX_START)]──→  BLE DTM 测试态

切换原则:

• 进入任意测试态前,如果之前是其他测试态,必须先 EXIT 退干净

• BT 信令 DUT 和 BT 非信令互斥,要切先 EXIT

• BLE DTM 和 BT 非信令互斥(共用 ENTER 状态),要切先 EXIT 再 ENTER

---

10. 在产品里自定义测试入口

如果你想在自己的产品里增加”通过私有协议命令触发 RF 测试”的能力(比如产线工位发一条命令模组就进 DUT),可以参考下面两个模板。

模板 A:置 BT Classic DUT 允许位,UART 不动。退出靠复位。

void product_enter_bt_signaling_dut(void)
{
    gap_enb_dut_mode_req(bts2_task_get_app_task_id());
    /* 业务 UART 继续工作,仪器从空口连接触发测试 */
}

模板 B:把业务 UART 切成 HCI H4 透传给 CMW500 用。

调用方运行的线程之后不能再回主循环访问该 UART,否则下一次 rt_device_read(NULL) 会断言。必须释放 UART + 永久挂起当前线程:

extern void uart_ipc_path_change(void);

void product_enter_hci_passthrough(void)
{
    /* 1. 给上位机回个 ACK 之类的提示,然后等 TX 冲完 */
    rt_thread_mdelay(50);

    /* 2. 释放业务 UART:停接收线程、解绑 rx_indicate、close device */
    my_app_release_uart();

    /* 3. SDK 接管该 UART,启 fwd2mb / fwd2uart 转发线程 */
    uart_ipc_path_change();

    /* 4. 永久挂起当前线程,避免它返回后又访问已 close 的 UART */
    rt_thread_suspend(rt_thread_self());
    rt_schedule();
    /* never returns */
}

my_app_release_uart() 的实现要做的事:

• 让你的接收线程感知到”该退出了”(标志位或 sem)

• rt_device_set_rx_indicate(dev, RT_NULL)

• rt_device_close(dev)

发送类 API(产品自己的 xxx_uart_send)在被释放后必须有 NULL 检查,否则后续事件上报会触发空指针。

10.1 命令 handler 挂在哪

挂载点取决于你产品的命令系统:

命令系统	挂载方式
标准 finsh / MSH	MSH_CMD_EXPORT(my_dut_cmd, ...) 直接导出
自定义文本协议(AT、私有 ASCII 等)	加到协议解析器的命令分发表里;handler 跑在协议解析线程
二进制私有协议	加到 opcode 分发 switch;handler 跑在协议解析线程
BLE/SPP 远程触发	在 GATT write callback 或 SPP data 回调里调

注意 handler 的运行线程上下文:模板 B 的 rt_thread_suspend(rt_thread_self()) 挂的是调用 uart_ipc_path_change() 这条指令所在的线程。如果你的 handler 跑在协议解析线程上(典型场景),挂的就是这条线程,之后该线程上的所有后续处理逻辑都不再运行,这是预期行为。

如果不希望整个协议处理线程被冻住,可以派生一个临时一次性线程专门跑模板 B 的逻辑,在那个临时线程里挂起;但这种做法收益不大,因为切完 UART 后协议解析线程也没活可干了(UART 不归它了),挂哪条都一样。

10.2 调用前置条件

模板 A/B 都需要 BT 协议栈已就绪:

• sifli_ble_enable() 已调用,且 BLE_POWER_ON_IND 事件已上来

• 当前工作模式包含 BT Classic(双模或 BT-only)时,bt_interface_set_scan_mode(1, 1) 已生效

如果产品上电流程里这些步骤异步完成,handler 内必须挡一道:

extern app_env_t *app_get_env(void);   /* 你产品里维护栈状态的方式 */

static void product_enter_dut(void)
{
    if (!app_get_env()->is_power_on)
    {
        /* 协议栈还没起来,直接调会石沉大海 */
        respond_error("stack not ready");
        return;
    }
    gap_enb_dut_mode_req(bts2_task_get_app_task_id());
    respond_ok();
}

---

11. HCI 透传后的数据通路转换

模板 B 调完 uart_ipc_path_change() 之后,该 UART 上发生的变化要心里有数,否则容易踩坑:

11.1 发生了什么

切换前	切换后
RX 数据由你的协议解析线程消费	RX 数据由 SDK 的 fwd2mb 线程读取,直接送 mailbox 到 LCPU
TX 由你的协议代码 rt_device_write	TX 由 SDK 的 fwd2uart 线程从 mailbox 取数据写入
rx_indicate 是你的回调	rx_indicate 被 SDK 替换成 hci_trans_uart_rx_ind
log 输出经 ulog → console UART(可能就是这条)	如果切的是 console UART,log_pause(true) 已被调,log 静默
UART 上是文本协议 / 私有协议	UART 上是 HCI H4 二进制流

11.2 切换后必须避免的事

• 不要再调任何之前的 xxx_uart_send / xxx_uart_send_str:即使加了 NULL 检查不崩溃,这些字节如果误写入 UART 也会被 SDK 误当成 HCI command 转发到 LCPU。LCPU 按 H4 帧格式解析后会得到非法 opcode 或非法长度,轻则返回 Unknown HCI Command (0x01) / Invalid HCI Parameters (0x12),重则导致后续合法 HCI 命令的字节流被前一个错误帧的 param_len 截断,出现命令丢失或响应错位

• 不要再触发任何 log 打印到这条 UART:log_pause(true) 暂停了 ulog 框架,但如果你绕过 ulog 直接 rt_kprintf,字节会泄漏到 HCI 流里污染上位机

• 不要往这条 UART 再上报事件:断开/连接事件、心跳等周期性输出必须停掉

11.3 切换后能做的事

• 从这条 UART 收 HCI command(由仪器/PC 脚本发,opcode 编码与第 8 节表一致,OGF/OCF 拼为 16-bit 值):

  • 标准 BLE DTM:HCI_LE_Transmitter_Test(0x08/0x001E)、HCI_LE_Receiver_Test v2(0x08/0x0033)、HCI_LE_Test_End(0x08/0x001F)

  • 通用 HCI:HCI_Reset(0x03/0x0003)、HCI_Read_BD_Addr(0x04/0x0009)等

  • SiFli 私有 BT 非信令 vendor:见第 3 章

• 从这条 UART 看 HCI event:每条 command 应当返回 Command Complete event(type 0x04,event code 0x0E)

11.4 H4 帧格式速查

发送(host → controller):

| type | opcode_lo | opcode_hi | param_len | params... |
| 0x01 |  XX       |    XX     |    XX     |   ....    |

接收(controller → host):

| type | event_code | param_len | params... |
| 0x04 |    0x0E    |    XX     |   ....    |  ← Command Complete

opcode 是小端 16 位,例如 LE_Transmitter_Test 是 0x201E,串行格式 1E 20。

11.5 切回业务态

SDK 提供软逆操作 uart_ipc_path_revert()(实现见 bluetooth_config.c:1634),可在不复位的情况下还原:

extern void uart_ipc_path_revert(void);

uart_ipc_path_revert();
/* 此后:
   - rx_indicate / open_flag 还原为切换前的值
   - log_pause(false) 恢复 ulog 输出
   - trans_en=0 通知 fwd2mb / fwd2uart 转发线程停止搬运
   - LCPU 低功耗活动锁释放
*/

注意软切回的局限:

• uart_ipc_path_revert 不会销毁 f2mb_th / f2uart_th 转发线程,这两条线程持续存在,只是因 trans_en=0 不再搬数据

• 不会调用 rt_device_close,UART 设备 ref_cnt 没还原

• 后续业务代码若要重新接管 UART(rt_device_open / 设新 rx_indicate),需要确保自身重入逻辑没有依赖”设备此前未被打开”

如果产线流程要求”测完 RF 后彻底回到业务态、不留 SDK 后台线程”,仍建议走复位路径;uart_ipc_path_revert 适合调试/开发时反复切换,不必每次重启硬件。

---

12. 验证你的实现是否正确

按下面顺序验证,任何一步失败都不要往下走。

12.1 命令本身能调通

发命令 → 看 console 是否有 BTS2MU_GAP_ENB_DUT_MODE_CFM handler 打的这一行(以 BT 信令 DUT 为例):

D/btapp_ge:  << enb DUT mode : <step_num>

实现位置:bts2_app_generic.c:1738-1752。<step_num> 是步骤计数,具体数字依实现而定,不应当作固定值校验。判定标准是:出现这条日志,且没有伴随出现 << failed to enb DUT mode!(后者由 res != BTS2_SUCC 触发)。

没看到任一条就是命令没走到 LCPU,往回查 BLE_POWER_ON_IND 时序、协议栈是否启动、handler 是否真的执行、CONFIG_BT_FINSH=y 是否打开(否则不会有这条 trace)。

12.2 scan mode 状态确认

gap_enb_dut_mode_req 不会自动开 scan,DUT 是否被仪器搜到取决于 host 此前是否调过 bt_interface_set_scan_mode(1, 1) 或 gap_wr_scan_enb_req(tid, 1, 1)。读出当前缓存值确认:

uint8_t scan = bt_interface_get_current_scan_mode();
LOG_I("scan mode = %d", scan);
/* 0 = 都没开;1 = 仅 inquiry;2 = 仅 page;3 = inquiry+page 都开 */

如果发 DUT 命令前 host 已设过 scan_mode=3,这里期望读到 3;否则按实际 scan 状态返回。读到非 3 就说明你的初始化流程没把 scan 开起来,先补 bt_interface_set_scan_mode(1, 1) 再发 DUT 命令。

12.3 HCI 透传链路验证(模板 B)

切完 UART 后,用 PC 串口工具(切到 hex 模式)发 HCI Reset:

TX: 01 03 0C 00
RX: 04 0E 04 XX 03 0C 00

收到回应说明 HCI 透传链路通了。XX 是 num_hci_cmd_packets 字段,任意值;关键是开头 04 0E (Command Complete event)和末尾 03 0C 00(关联到 HCI_Reset opcode + status 0)。

进一步发 LE Transmitter Test:

TX: 01 1E 20 03 13 25 00      LE_Transmitter_Test ch19, 37B, PRBS9
RX: 04 0E 04 XX 1E 20 00       Command Complete, status 0

控制器开始在 ch19 持续发包,此时拿频谱仪或 CMW500 能看到 2440MHz 上有信号。

12.4 完整 RF 指标验证

接 CMW500(或 R&S CBT、Anritsu MT8852B 等同类),按 SIG DTM 标准跑测试套件,看 TX power、频偏、PER 是否在 spec 范围内。这一步在仪器上完成,不需要你写代码。

---

13. 完整集成流程示例

假设你已有一个 RT-Thread + SiFli SDK 的工程,自己跑一套命令系统(本节通用,不限于 finsh / 自定义协议)。下面给一个完整集成”DUT 测试命令”的步骤,以模板 A(信令 DUT,UART 不切) 为例。

Step 1:proj.conf 加配置

CONFIG_BT_FINSH=y
CONFIG_RT_USING_FINSH=y
# 模板 A 不需要 CONFIG_BT_RF_TEST=y;模板 B 才需要

Step 2:在你的命令处理代码里加 handler

#include "bts2_app_inc.h"     /* 含 gap_api.h */

static int s_dut_armed = 0;

static void cmd_dut_handler(...)
{
    if (!app_stack_ready())
    {
        respond_error("stack not ready");
        return;
    }

    if (s_dut_armed)
    {
        respond_error("already in DUT");
        return;
    }

    gap_enb_dut_mode_req(bts2_task_get_app_task_id());
    s_dut_armed = 1;
    respond_ok();
}

s_dut_armed 标志位用于阻止重复调用造成 LCPU 状态混乱。

Step 3:挂载到命令分发

按你工程的命令系统:

• finsh:MSH_CMD_EXPORT(cmd_dut_handler, enter BT signaling DUT mode)

• 命令表分发:加一行 { "DUT", cmd_dut_handler }

• BLE/SPP 远程触发:在收到特定 opcode 时调用

Step 4:重编重烧 + 上电

确认上电流程跑完,业务命令(任意一条已有命令)能正常响应,以此证明协议栈和命令系统已就绪。

Step 5:发 DUT 命令

收到 OK 响应后立刻看 console 日志,期望看到 12.1 节描述的 << enb DUT mode : <step_num>,且没有伴随 << failed to enb DUT mode!。

Step 6:接仪器跑测试

CMW500 配 Bluetooth Signaling 测试模块,DUT Connection 选 BD Address(用 Read_BD_Addr 读出来填进去),启动测试套件。仪器自动走 inquiry → page → ACL → LMP_test_control,跑完整 BQB 测试矩阵。

Step 7:退出测试

复位芯片即可。

---

如果做的是模板 B(HCI 透传),Step 1 还要加 CONFIG_BT_RF_TEST=y 和 IPC UART 配置(见第 1 章);Step 2 的 handler 内容换成模板 B 代码 + 实现 my_app_release_uart();Step 5 之后改用 12.3 节的 PC 脚本验证;Step 6 直接接仪器到那条切走的 UART(不需要走 BT Address 流程,仪器直接发 HCI 命令)。

---

14. 故障排查

现象	原因	解法
调 gap_enb_dut_mode_req 没反应	协议栈没起来	等 BLE_POWER_ON_IND 后再调
<< enb DUT mode 日志没出现	LCPU 没收到命令	检查 mailbox / sifli_msg_send 是否正常
bt_rftest enter 后 bttx 报 “please enter test mode first”	状态机被打乱	重新 reset 走流程
bt_cm uart_dut 后没任何 HCI 响应	CONFIG_BT_RF_TEST=y 没开,该命令分支不会调用 uart_ipc_path_change	查 .config,确认 BT_RF_TEST=y;或绕过 finsh,直接调 uart_ipc_path_change() API
uart_ipc_path_change 后 controller 收不到命令	UART 还被原协议栈线程占着	切之前先 close device + 解绑 rx_indicate
切完 UART 后 RX 线程断言 dev != NULL	调用线程 return 后回到主循环又访问 device	调用方必须 rt_thread_suspend(rt_thread_self()) 永久挂起
HCI 命令偶尔丢字节	1Mbps 在某些 USB-UART 上不稳	降到 921600 或 460800
BLE TX 测试后读 packet_count 是 0	spec 就是这样	只 RX 测试才有 packet_count
测 BT 非信令时 TX 功率不符合预期	pwr_lvl 是 dBm 整数(典型 0…13),不是档位索引	直接填目标 dBm 值,运行时由 controller 量化到 PA 支持的硬件档位(见 §7.1);默认填 10

---

15. 关键源码位置

模块	文件
BT 信令 DUT API	gap_api.h(声明),实现在 BT 协议栈 lib(.a)里
BT 非信令 / BLE DTM API	bf0_ble_common.h / bf0_bt_common.c
bt_cm dut / bt_cm uart_dut 实现	service/bt/bt_cm/bt_connection_manager.c 1750–1778 行
bt_rftest 实现	service/common/bf0_bt_common.c 979–1210 行
uart_ipc_path_change 实现	service/internal/bluetooth_config.c 1539+ 行
HCI 透传线程 / IPC mailbox	同上文件 hci_forward_to_mb_entry / hci_forward_to_uart_entry

---

16. 参考例程与文档

• BT 信令 / 非信令 / 单项 / DTM 测试基础例程:example/bt/ 下任意 BT 例程,如 example/bt/spp/

• 开机即 HCI 透传例程(综测仪/PC 脚本直驱):example/bt/HCI_over_uart/

• SiFli_RfTool 工具本体:tools/SiFli_RfTool/SiFli_RfTool.exe(SDK 自带,免安装)

• SiFli_RfTool 用户手册: SiFli_RfTool_UM

• 单项测试与综测仪操作指南: 思澈 SF32LB5xx 芯片蓝牙单项测试指南
