GUI_PM 低功耗示例说明

支持的平台

例程可以运行在以下开发板

  • sf32lb52-lchspi-ulp

背景问题

  • 启用低功耗相关宏开关后，主核（HCPU）迟迟无法进入睡眠模式。

  • 典型场景发生在应用持续刷新屏幕时，LCD 的刷新线程持续活跃导致睡眠条件被破坏。

发生这种问题可以排查当前程序是否满足睡眠条件：

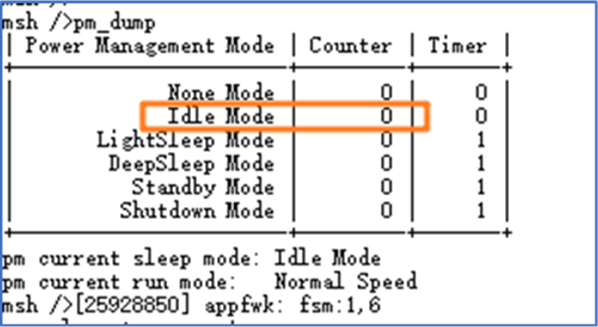

  1. 没有禁止睡眠模式：不存在主动阻止睡眠的逻辑或标志位，例如调用了 rt_pm_request(PM_SLEEP_MODE_IDLE);。可以通过在console中发送命令pm_dump，出现如下图信息，如果 Idle Mode 的 Counter 大于 0，则表示有模块调用rt_pm_request(PM_SLEEP_MODE_IDLE)禁止了睡眠。如果为 0，则表示没有禁止睡眠。 alt text

  2. 操作系统超时门限满足：系统内最近一个将要到期的定时器剩余时间大于门限（默认 100 ms）。

  3. 无唤醒源被触发：已配置的唤醒源保持未激活状态，例如按键、传感器中断等。

  4. 小核消息队列清空：HCPU 发送给 LCPU 的数据已被小核读取处理。

当其中任意一条未满足时，系统都会停留在活跃态，无法进入睡眠。

示例概述

本示例基于 gui_app_pm 的接口，在 GUI 线程空闲时主动让出资源、关闭屏幕背光，进而满足睡眠条件，实现如下目标：

  • 在检测到显示层长时间无用户输入后，通过调用 gui_pm_fsm(GUI_PM_ACTION_SLEEP) 将状态从 GUI_STATE_ACTIVE 变更为 GUI_STATE_INACTIVE_PENDING 并发出GUI_PM_EVT_SUSPEND 事件通知， 进入休眠流程。

  • 程序原本因为频繁刷新的线程导致没有满足：操作系统超时门限满足：系统内最近一个将要到期的定时器剩余时间大于门限（默认 100 ms）这个要求。当调用 gui_suspend() 之后使得频繁刷新的线程被挂起，从而满足了睡眠要求进入休眠。

  • 唤醒源（按键）触发后，调用 gui_pm_fsm(GUI_PM_ACTION_WAKEUP) ：如果当前状态为 GUI_STATE_INACTIVE 或 GUI_STATE_INACTIVE_PENDING，则转换到 GUI_STATE_ACTIVE 并发出 GUI_PM_EVT_RESUME 事件通知，恢复被挂起的线程继续运行并重新开启 LCD 显示。

关键代码说明

  • lcd_display_task()：周期检测 LVGL 的 inactivity 时间，超过 5 s 时进入 GUI 休眠逻辑；唤醒后触发重绘以恢复显示内容。

  • gui_is_force_close()：判断当前 GUI 是否需要强制关闭，判断逻辑为：当前 GUI 状态是否为 GUI_STATE_INACTIVE_PENDIN。取决于是否有执行gui_pm_fsm(GUI_PM_ACTION_SLEEP)操作。

重点：主要核心代码在 lcd_display_task 中，主要职责包括监控用户活动时间并执行相应休眠逻辑处理。若希望复用示例中的休眠逻辑，请重点阅读 src/main.c 中被 #ifdef GUI_APP_PM 包裹的代码段。 核心流程如下：

if (lv_display_get_inactive_time(NULL) > 5000)
{
	gui_pm_fsm(GUI_PM_ACTION_SLEEP);
}
if (gui_is_force_close())
{
	gui_suspend();               // 挂起当前 GUI 线程、关闭屏幕
	draw(lcd_device);            // 重新刷底色
	lv_obj_invalidate(lv_screen_active());
	lv_display_trigger_activity(NULL);
}

编译和烧录

以sf32lb52-lchspi-ulp_hcpu工程代码为例编译

52平台默认配置为Deep Sleep模式休眠

  • 编译： 切换到例程project目录，运行scons命令执行编译：

scons –board=sf32lb52-lchspi-ulp -j8

  • 烧入：

    1. 切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

    2. 切换到例程project目录，运行： build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

 build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

 Uart Download

 please input the serial port num:5

例程输出结果

alt text

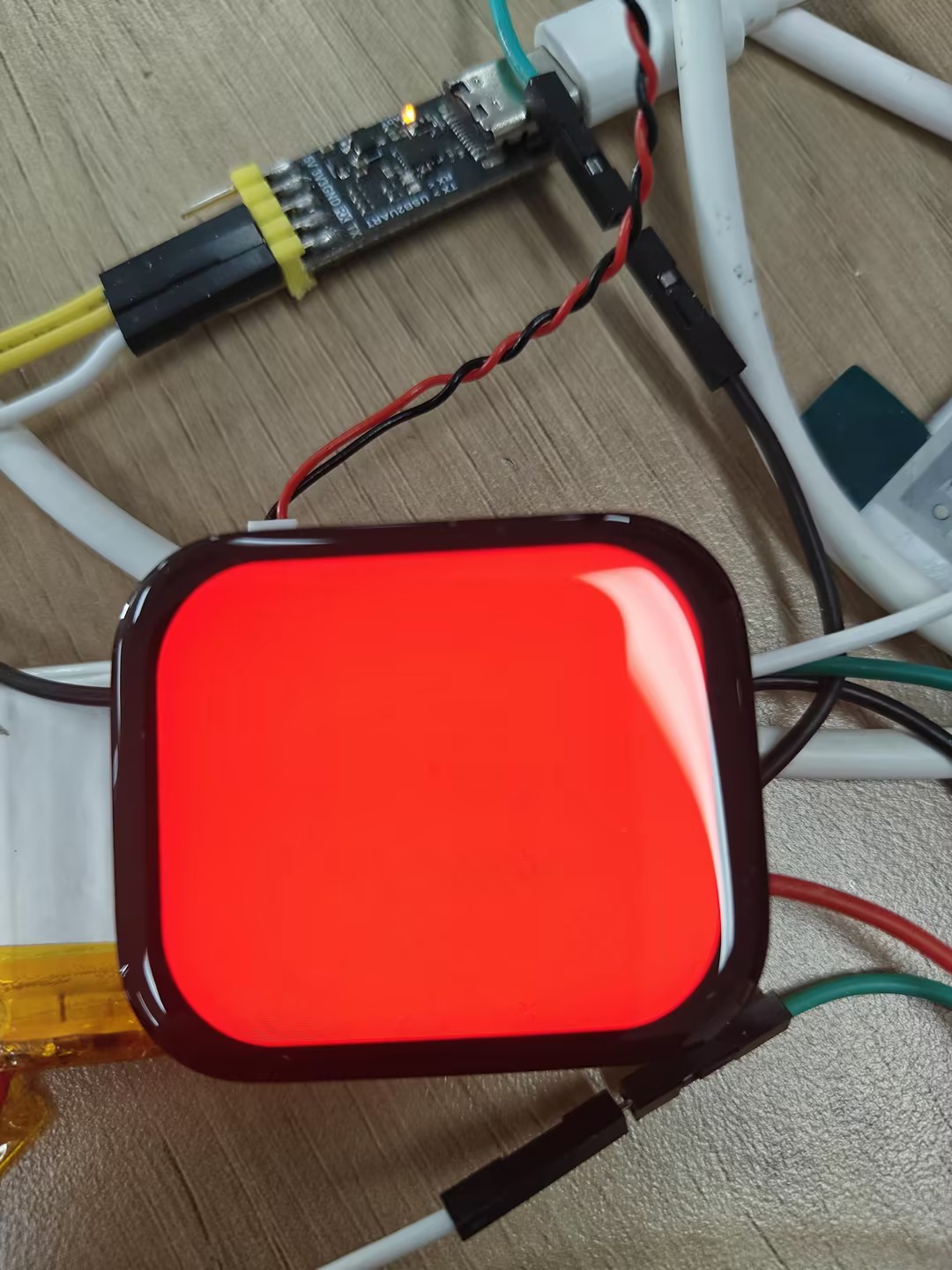

  • 运行时板子现象 alt text

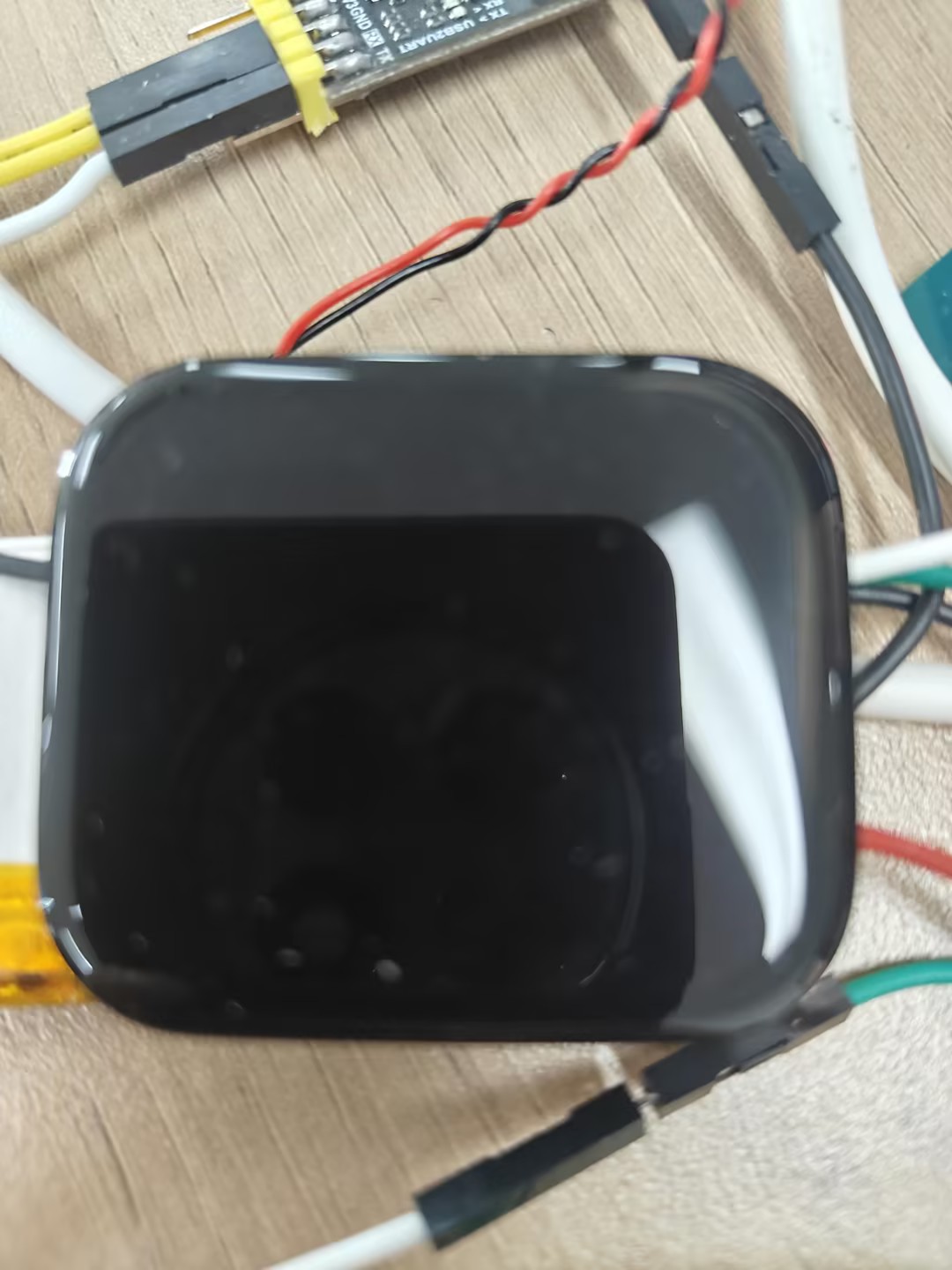

  • 进入睡眠时板子现象 alt text

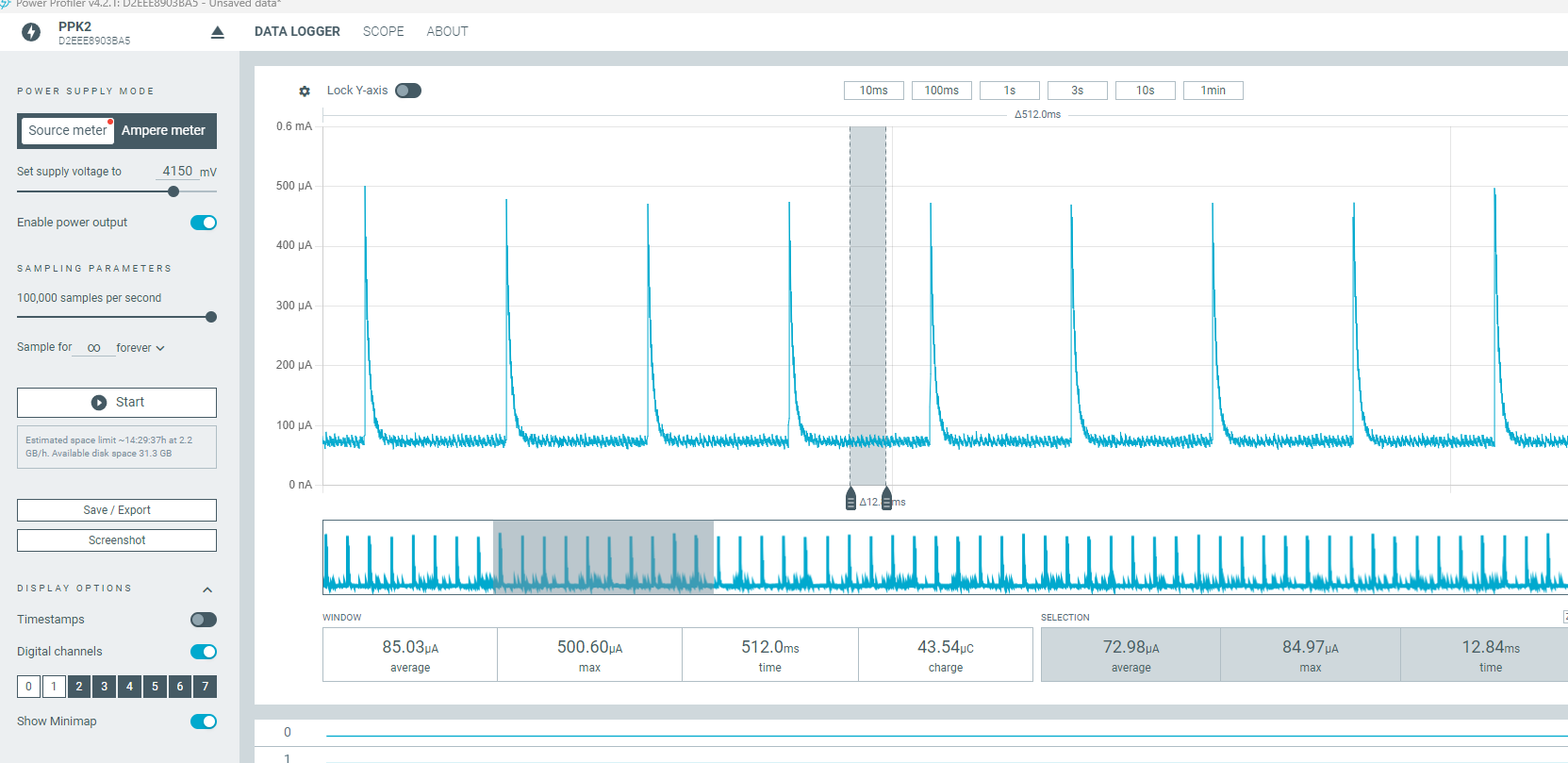

  • 进入睡眠时功耗数据 alt text
