分区表

partition_table（分区表）模块是一个编译脚本工具，用于解析分区表描述文件并生成头文件ptab.h，ptab.h中包含了与分区信息相关的一系列宏定义，该头文件可被工程引用以获取分区信息。 分区表可以描述所有memory的地址规划，包括NOR Flash、NAND Flash、eMMC、TF卡、PSRAM和片内SRAM等。每个板子会有自己的分区表描述，使用该板子编译的工程都遵循对应分区表定义的地址规划； 工程也可以使用自定义 PTAB 覆盖板子的默认配置。

使能分区表

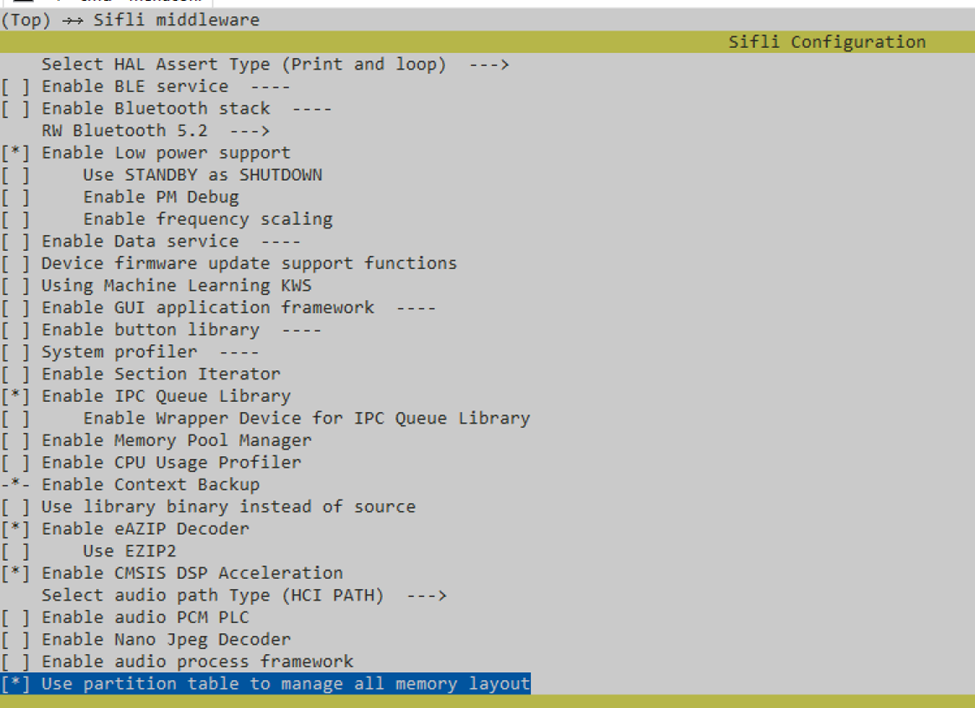

选中middleware中的Use partition table to manage all memory layout使能分区表功能

同时还需要在工程的Kconfig.proj中定义如下开关，所有示例工程的Kconfig.proj都已包含了这段代码

#APP specific configuration.
config CUSTOM_MEM_MAP
    bool
	select custom_mem_map
	default y if !SOC_SIMULATOR

分区表语法

SDK 目前同时支持两类 PTAB 语法：

• v1/v2：使用 ptab.json

• v3：使用 ptab.yaml

其中，v3 提供了更清晰的 YAML 结构、芯片内部分区建模和工程级 ptab.overlay.yaml 支持。新项目推荐优先采用 v3。

具体语法参考：

• 分区表语法1.0版本

• 分区表语法2.0版本

• 分区表语法3.0版本

查看 ftab.bin

工程构建完成后，构建目录中会生成 ftab.bin，这是由分区表生成的二进制 Flash Table。排查启动地址、镜像大小、XIP 地址或 DFU 镜像标志时，可以使用 sdk.py ftab-dump 将该文件解析为可读内容。

使用前需要先初始化 SDK 环境：

source ./export.sh

Windows PowerShell 下执行：

./export.ps1

在工程目录下执行以下命令，会自动查找该工程目录中的第一个 build_*/ftab.bin 并输出：

sdk.py ftab-dump

如果同一个工程目录中存在多个板子的构建目录，建议显式指定文件路径，避免查看到非预期的构建产物：

sdk.py ftab-dump --path build_<board_name>/ftab.bin

默认输出为表格格式；如果需要给脚本处理，可以输出 JSON：

sdk.py ftab-dump --path build_<board_name>/ftab.bin --format json

参数说明：

参数	说明
-p, --path <path>	ftab.bin 文件路径。省略时，sdk.py 会在当前工程目录中查找 build_*/ftab.bin。
-f, --format <format>	输出格式：table 或 json，默认为 table；需要机器可读输出时使用 json。

表格输出包含三部分：

部分	说明
Partition Table Entries	Flash Table 分区条目，包括镜像存储基地址、分区大小、XIP 或执行基地址以及 flags。
Image Description Table	DFU 和启动流程使用的镜像元信息，包括镜像长度、块大小、AUTO/COMPRESS 等 flags，以及条目是否有效。
Image Index Table	各 core 镜像槽位的运行镜像指针，例如 HCPU、LCPU、bootloader 和 boot image。
