EPIC 例程程序
EPIC(ePicasso)，是我们自研的图形引擎，它是专为 2D/2.5D 图像处理设计的硬件加速模块，主要用于分担 CPU 在图像运算中的负载，提升图像处理效率。
概述
该例程是一个基于 RT-Thread 操作系统和 EPIC 的图形混合示例。实现的功能如下：
1.填充矩形并裁剪矩形进行混叠显示
2.渐变色的填充
3.缩放一个ezip图片
4.旋转一个普通rgb565格式的图片+mask功能
5.单字体的显示
6.多字体混叠的显示
支持的开发板
例程可以运行在以下开发板. 本例程暂只支持52系列
sf32lb52-lchspi-ulp
sf32lb52-nano_52j
sf32lb52-lcd_n16r8
例程的使用
编译和烧录
切换到例程project目录，运行scons命令执行编译：
scons --board=sf32lb52-lchspi-ulp -j8
执行烧写命令：
build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat
按提示选择端口即可进行下载：
please input the serial port num:6

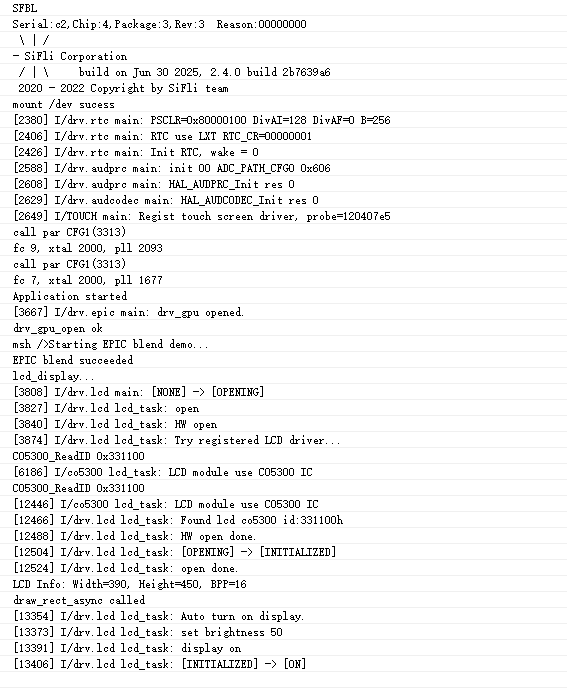

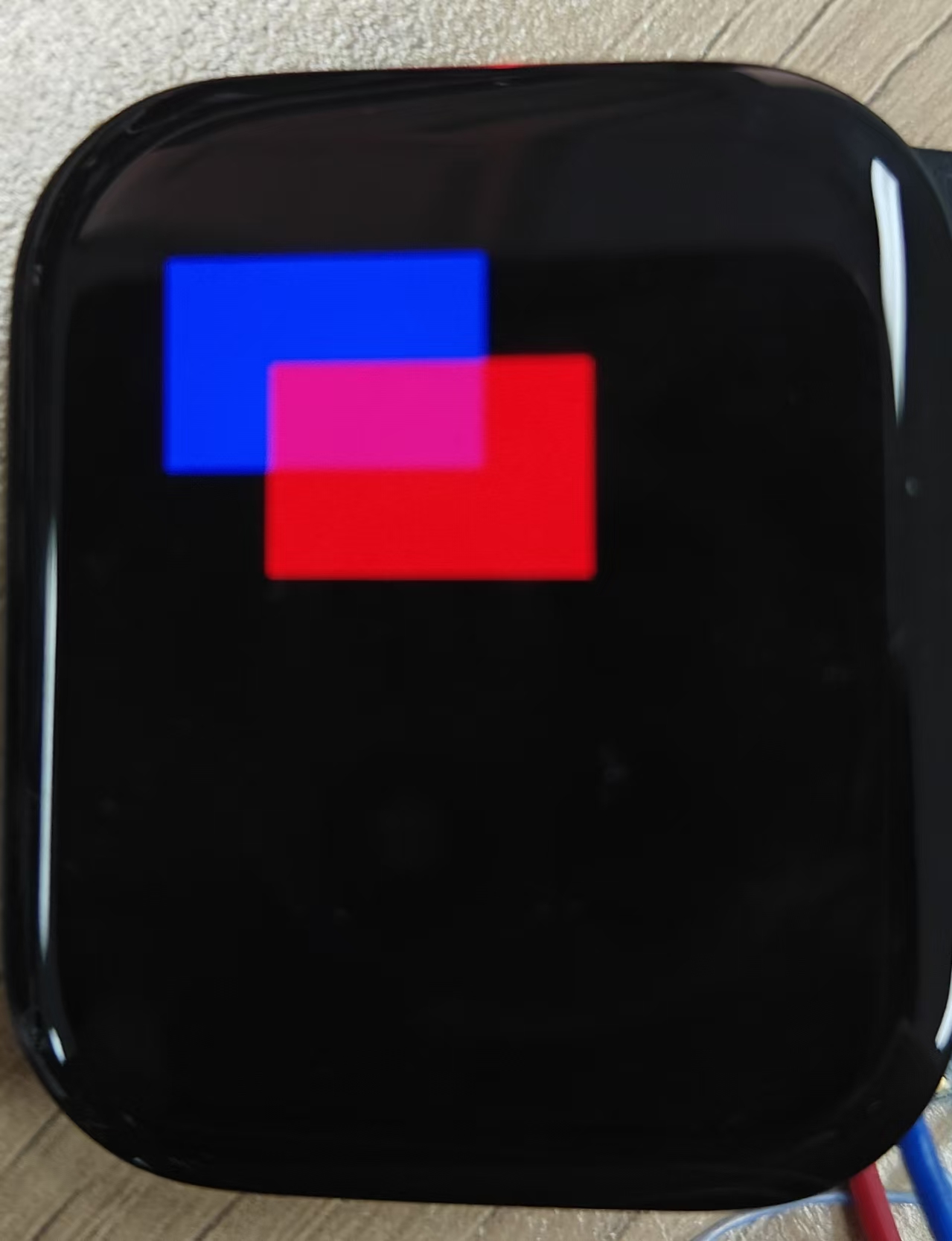

例程输出结果展示:
在LCD屏幕上循环播放以下功能
1.填充矩形并裁剪矩形进行混叠显示
2.渐变色的填充
3.缩放一个ezip图片
4.旋转一个普通rgb565格式的图片+mask功能
5.单字体的显示
6.多字体混叠的显示
例程的讲解
程序主要流程包括：
初始化 GPU 和 LCD 设备 —> 使用EPIC对应接口处理图片数据 –> 将处理后的图像数据输出到屏幕显示.
使用到的关键接口：
1.GPU/EPIC接口：
接口名 |
功能描述 |
|---|---|
drv_gpu_open() |
初始化 GPU 资源，包括中断等 |
drv_epic_fill() |
使用指定颜色填充矩形区域 |
HAL_EPIC_LayerConfigInit() |
初始化图层配置结构体 |
HAL_EPIC_LayerSetDataOffset() |
设置图层数据偏移量（用于裁剪） |
HAL_EPIC_GetColorDepth() |
获取颜色模式的像素深度 |
drv_epic_blend() |
执行多图层混合操作 |
drv_epic_wait_done() |
等待混合操作完成 |
drv_epic_fill_grad() |
执行渐变填充操作 |
drv_epic_cont_blend_reset() |
重置连续混合状态 |
drv_epic_cont_blend() |
执行连续混合操作 |
2.LCD 显示接口：
接口名 |
功能描述 |
|---|---|
rt_device_find(“lcd”) |
查找 LCD 设备 |
rt_device_open() |
打开 LCD 设备 |
rt_device_control(…, RTGRAPHIC_CTRL_SET_BUF_FORMAT) |
设置显存格式 |
rt_device_control(…, RTGRAPHIC_CTRL_GET_INFO) |
获取 LCD 屏幕信息 |
rt_graphix_ops()->draw_rect_async() |
异步绘制矩形并刷新屏幕 |
填充混叠注意的点！！！

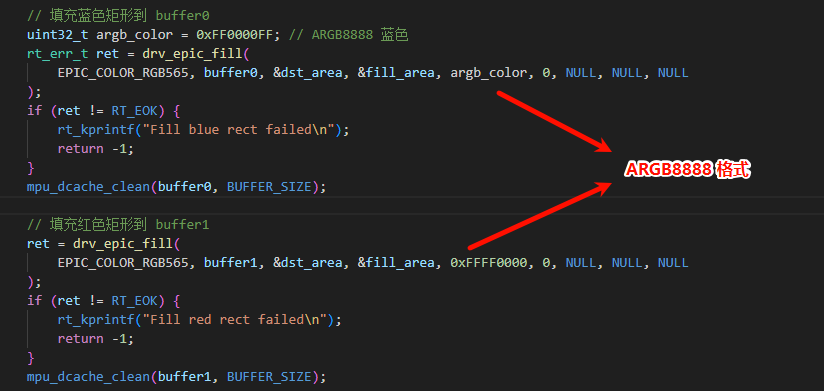

当发现屏幕没有显示的时候，排查填充的颜色是否为 ARGB8888 格式，因为drv_epic_fill接口要求填充的颜色格式为 ARGB8888

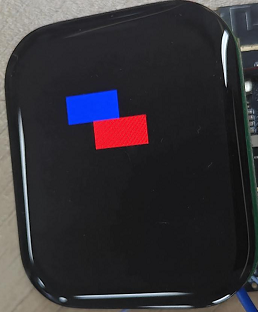

当发现出来的图片效果没有达到预期效果或者屏幕没有显示时(如图示例情况): 可能是裁剪没做好。
关于裁剪
本例程的混叠原理是将图层fg_layer和图层bg_layer中的填充区域给裁剪 ‘拿’ 出来，然后将它们放在一个output_layer中。

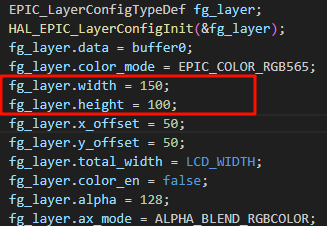

但是需要注意的是，当没有调用裁剪接口如 HAL_EPIC_LayerSetDataOffset() 时，默认的裁剪起始位置就是 layer.data 指针指向的首地址，在本例程中为左上角即(0,0)。那么被剪到的区域就会是 (layer.width - 0 ，layer.height - 0)。 这个时候如果我们对图层fg_layer和图层bg_layer设置的填充区域没有在被剪的区域中，那么我们的有效数据就没有被 ‘拿’ 到。

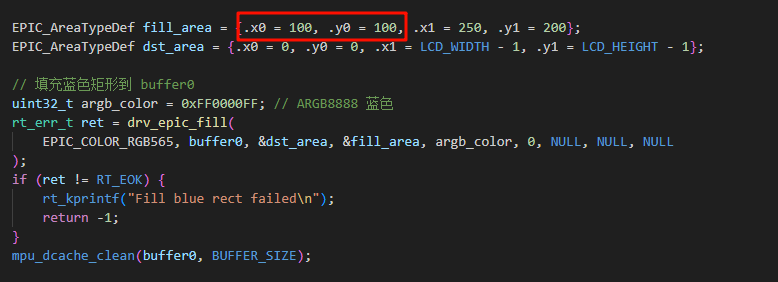

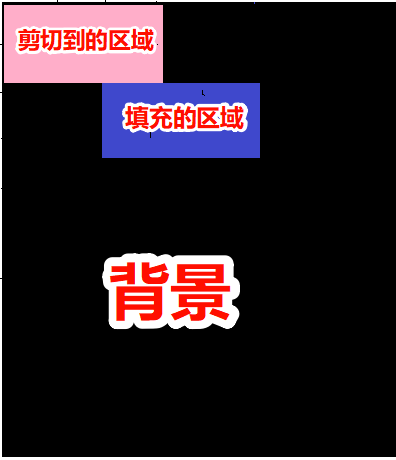

如图代码本例程中设置的填充区域为(100 ~ 250，100 ~ 200),被剪到的区域为(0 ~ 150,0 ~ 100)，我们填充的区域完美的避开了被剪的区域，那么被剪 ‘拿’ 出来的数据就会是空的，只剪到了背景。
那我们该怎么 既想要自己设置填充区域位置，又要准确剪切 ‘拿’ 到我们的填充区域呢？
第一种最为简单的方法就是在不调用任何剪切函数的情况下，我们将填充区域的起始位置跟 layer.data 指针指向的首地址的位置保持一致(就是将填充的区域放到剪切的区域中)

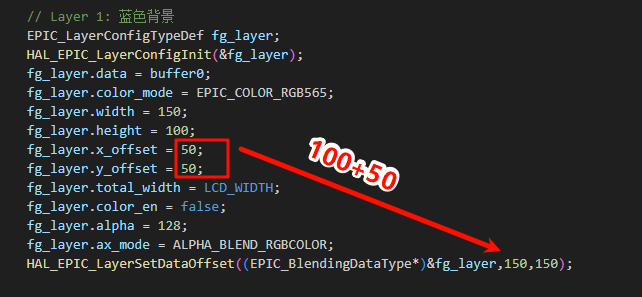

第二种就是调用剪切接口例如 HAL_EPIC_LayerSetDataOffset(EPIC_BlendingDataType *layer, int16_t x, int16_t y)，参数layer为剪切的图层，x为想要剪切的起始位置的x坐标，y为想要剪切的起始位置的y坐标，这样子我们就可以做到想剪哪里剪哪里。需要注意的是，x 和 y的值需要在你想剪的起始位置的基础上再加上 layer.x_offset 和 layer.y_offset 的值。如图本例程想剪的起始位置是(100,100), layer.x_offset 和 layer.y_offset 的值为 50，50 ，那么我们 x 和 y 的值就是 100 + 50 = 150, 100 + 50 = 150。
mask 注意的点！！！
mask数据生成工具的路径为：tools/mask_generator/
创建mask layer的时候，ax_mode的格式选择应该是ALPHA_BLEND_MASK，并且color_mode的值应该与你图片的数据格式保持一致
52x 上面只有2个普通layer + 1个mask layer，同时配置的普通layer数量不能多了
像素对齐的标准是：A2格式4像素对齐，A4格式2像素对齐，A8格式无需做对齐操作。当发现显示的效果没有达到预期效果的时候，检查total_width是否满足对齐要求
图片显示不对发现是斜的，可以查看传的宽度是否与实际图片宽度一致。比实际的小，竖线就会往右斜，比实际的大就往左斜
