usb_audio_class_example

源码路径：example\cherryusb\device\audio_v1_mic

支持的平台

• sf32lb52-lcd_n16r8

概述

本例程演示基于usb audio class实现USB麦克风录音功能，其中使用的UAC协议为1.0，包含：

• 主机调用录音功能通过USB实现mic录音。

• pcm数据通过usb上传主机。

例程的使用

硬件需求

运行该例程前，需要准备：

• 一块本例程支持的开发板（支持的平台）。

• 带数据传输功能的USB-A转type-c数据线。

• 支持usb的主机设备。

menuconfig配置

1. 使能AUDIO CODEC 和 AUDIO PROC：

2. 使能AUDIO(AUDIO)：

3. 使能AUDIO MANAGER.(AUDIO_USING_MANAGER)

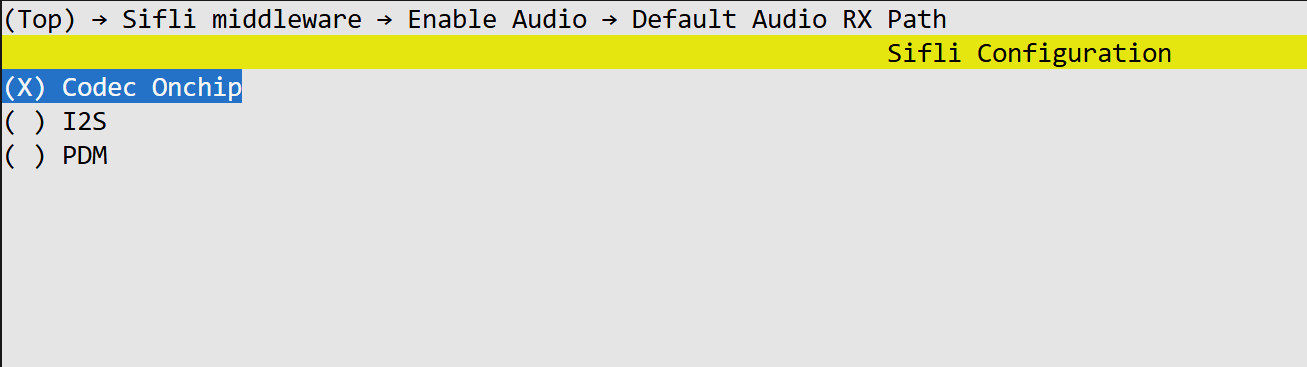

4. 修改默认AUDIO RX Path:

编译和烧录

切换到例程project目录，运行scons命令执行编译：

scons –board=sf32lb52-lcd_n16r8 -j32

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

./uart_download.bat

Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速上手的相关介绍。

例程的预期结果

例程启动后： 主机通过数据线连接板子，主机的设备管理器的音频输入与输出一栏会出现新增麦克风设备(SiFli UAC DEMO),主机打开录音机设备后，可以选择麦克风设备正常录音。

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	08/2025	初始版本
