SiFli_RfTool

1. 概述

SiFli_RfTool 是思澈公司自研工具，主要功能是测试 BLE/BT 射频收发性能。
工具路径：tools/SiFli_RfTool

该工具是配合测试固件使用的，思澈公司会提供用来做射频测试的RF测试固件，目前暂无固定的发布链接，请联系FAE获取 [TBD] ，用户也可以使用客户的标准固件来进行测试，用户固件中针对RF测试需要做的配置注意事项请联系FAE支持 [TBD]。

SiFli_RfTool 免安装，可直接运行于WINDOWS系统，WINXP/WIN7/WIN10/WIN11…

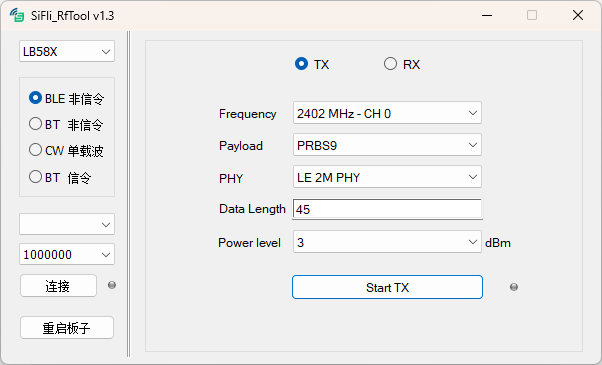

工具主界面如图所示，主要包括2个区域，左侧是基本控制区，右边是功能测试区。

平台选择
选择芯片类型，LB58X/LB52X/LB56X/LB55X，其中LB55X是BLE单模芯片，不支持BT相关测试。
功能选择
- BLE非信令
  进行BLE非信令测试，控制目标板接收或发送BLE特定数据。
- BT非信令
  进行BT非信令测试，控制目标板接收或发送BT特定数据。
- CW单载波
  控制目标板发送指定频点的单载波非调制信号。
- BT信令
  发送命令给目标板进入BT信令测试模式，信令测试模式下，测试仪表同目标板通过空口信令交互完成测试，不再需要工具参与。
串口选择
选择芯片UART1作为命令交互通道。
波特率设置
波特率设置跟测试固件配置有关，默认情况下为1000000。
串口连接/断开
工具打开串口连接，在连接状态下点击则断开串口连接，连接成功后面状态指示灯为绿色。
重启板子
发送命令给目标板重启。
功能测试
功能测试界面显示当前选中功能的配置参数，参数项为BT/BLE测试专业参数，设定好参数后点击发送或接收按钮启动测试。

工具使用比较简单，直接双击运行，执行步骤如下：

备注

RF测试可以使用思澈公司提供的RF测试固件，也可以使用客户的标准固件，使用用户固件时需要先通过HCPU工程的Trace口发送 bt_cm uart_dut 命令，切换UART1为HCI模式。
