sf32lb52x与JDI屏硬件连接介绍
概述
JDI屏幕添加屏驱的方法与普通屏幕一致[添加新的屏幕]（https://wiki.sifli.com/tools/%E5%B1%8F%E5%B9%95%E6%A8%A1%E7%BB%84%E8%B0%83%E8%AF%95.html）
JDI的屏幕驱动可以参考SDK现有的屏驱，menuconfig选项“1.2 round JDI387A LCD”，屏驱文件是jdi387a.c.
硬件连接
有关sf32lb52x开发板与JDI屏幕引脚匹配
PA引脚 |
LB52X物理引脚 |
jdi屏幕功能引脚 |
|---|---|---|
PA02 |
36 |
B2 |
PA03 |
40 |
B1 |
PA04 |
38 |
G1 |
PA05 |
12 |
R1 |
PA06 |
35 |
HST |
PA07 |
22 |
ENB |
PA08 |
11 |
VST |
PA39 |
15 |
VCK |
PA40 |
13 |
XRST |
PA41 |
5 |
HCK |
PA42 |
3 |
R2 |
PA43 |
7 |
G2 |
PA24 |
19 |
FRP |
PA25 |
21 |
XFRP |
PA24 |
19 |
VCOM |
VCC |
1 |
VCC |
GND |
6 |
GND |
连线演示

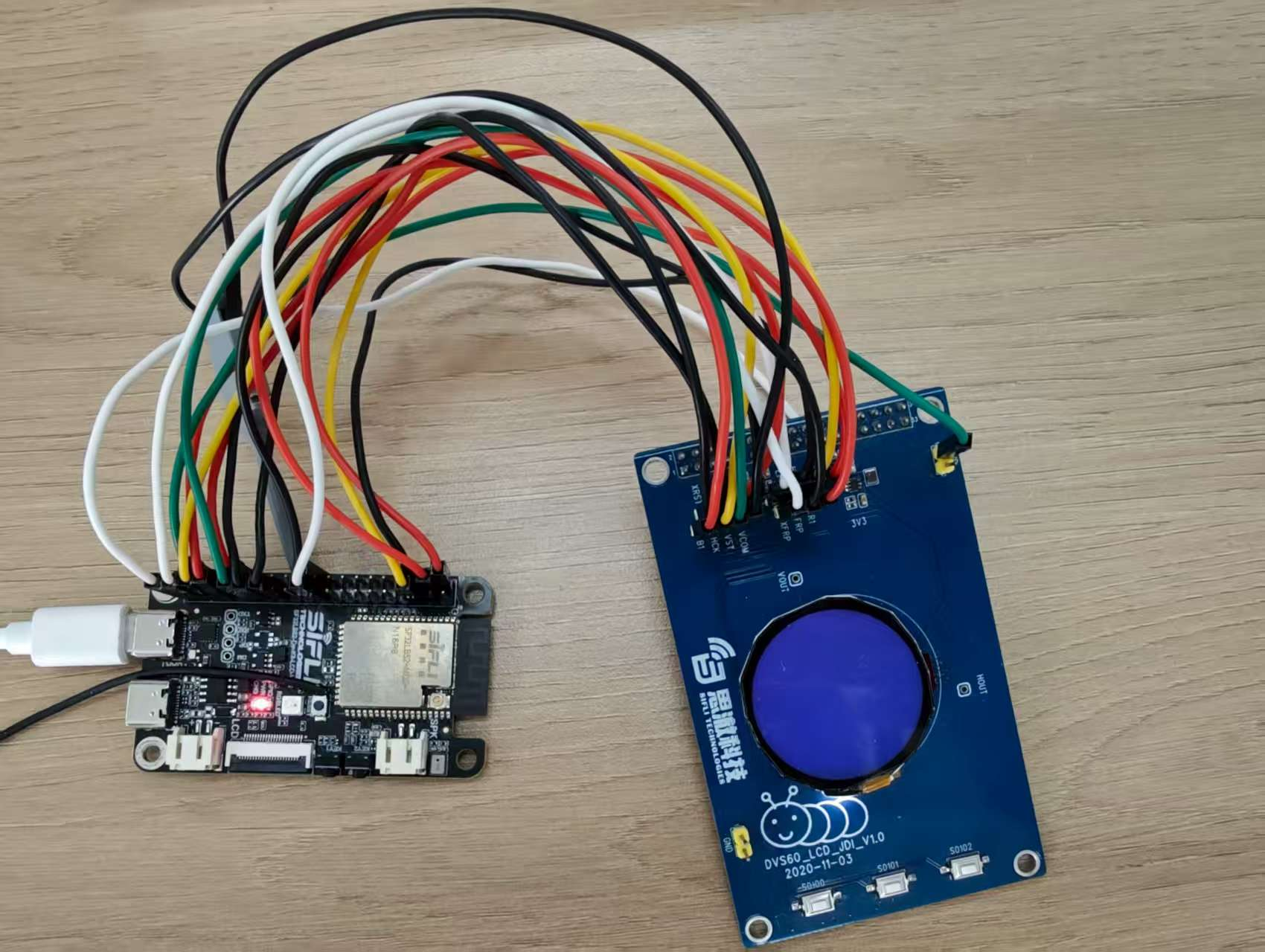

这里不是sf32lb52-lcd_n16r8_jdi板子，是拿sf32lb52-lcd_n16r8开发板进行飞线连接用来演示如下图：
更新记录
版本 |
日期 |
发布说明 |
|---|---|---|
0.0.1 |
07/2025 |
初始版本 |
