BLE HRPC例程

源码路径：example/ble/hrpc

支持的平台

例程可以运行在以下开发板上.

sf32lb52-lcd_n16r8
sf32lb56-lcd_a128r12n1/sf32lb56-lcd_n16r12n1
sf32lb58-lcd_n16r64n4/sf32lb58-lcd_a128r32n1_dsi

概述

这是一个基于Sifli BLE协议栈的一个应用程序示例，创建自定义的GATT service，进行BLE的广播、连接，以及连接后基本的GATT数据交互，可以通过蓝牙将hrpc传感器数据通过蓝牙发送到手机，手机也可以进行写入数据,。

hrpc基本概念

hrpc 是蓝牙标准配置文件之一，用于接收和处理来自心率传感器（心率传感器是传感器设备，HRP 是心率传感器的协议）的数据。
在例程中的作用：该例程是一个基于 Sifli BLE 协议栈的应用程序示例，它创建自定义的 GATT service，进行 BLE 的广播、连接，以及连接后基本的 GATT 数据交互，可以通过蓝牙将 hrpc 传感器数据发送到手机，手机也可以进行写入数据。

GATT协议

GATT（Generic Attribute Profile，通用属性配置文件）是低功耗蓝牙（BLE）通信的核心规范，定义了设备间数据交互的统一框架和规则。它基于属性（Attribute）概念组织数据，是 BLE 设备实现服务发现、数据读写、实时通知等功能的基础。GATT本质是一套数据交互协议。 GATT协议包含以下几类数据：

服务（Service）：相关特征的集合，代表设备的一项完整功能。
特征（Characteristic）：是GATT中最常见的交互单元，本质是一组相关的属性组合。例如：“心率特征” 包含 “心率值（特征值）” 和 “心率测量范围（描述符）”。
属性（Attribute）：是GATT中最小的数据单元。每个属性包含3部分：
1. UUID：用于唯一标识属性。区分不同类型的数据（如 “心率值” 的 UUID 是 0x2A37，“电池电量” 是 0x2A19）
2. 值（Value）：实际存储的数据（如心率值 “65”、电池电量 “80%”）
3. 权限（Permissions）：属性值的访问权限，如：只读、只写、读写、通知等。
配置文件：是多个服务组合，针对特定应用场景定义。例如：“心率配置文件（HRP）” 规定了实现心率监测必须包含 “心率服务” 和 “电池服务”（方便用户查看设备电量）

GATT的核心功能

发现服务与特征

客户端连接服务器后，首先需要 “遍历” 服务器中的服务和特征，了解对方能提供哪些数据（类似 “查询目录”）。
流程：客户端发送 “发现服务请求”→ 服务器返回所有服务的 UUID 和范围 → 客户端再针对每个服务发现其包含的特征。

例程的使用

例程配置前的准备

手机端建议：iPhone手机推荐用第三方软件LightBlue，Android端用nRF Connect进行BLE测试。

menuconfig配置

“默认情况下已经打开了所需的配置

menuconfig --board=board_name

1.使能蓝牙（Bluetooth）

路径：Sifli middleware → Bluetooth
- 开启：Enable bluetooth
  - 宏开关：CONFIG_BLUETOOTH
  - 作用：使能蓝牙功能

2.开启蓝牙相关的finsh（BT_FLASH）

路径：Sifli middleware → Bluetooth → Bluetooch service → Classic BT service
- 开启：Enable BT finsh
  - 宏开关：CONFIG_BT_FINSH
  - 作用：开启蓝牙相关的Finsh shell命令支持，方便用于调试

3.开启蓝牙心率配置文件（Enable BLE heart rate collector）

路径：Sifli middleware → Bluetooth → Bluetooch service → BLE service
- 开启：Enable BLE heart rate collector
  - 宏开关：CONFIG_BSP_BLE_BASC
  - 作用：用于启用蓝牙心率配置文件客户端(HRPC)的实现，使设备能够作为客户端连接到心率传感器设备并接收心率数据

编译和烧入

切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-lcd_n16r8 -j8

运行build_sf32lb52-lcd_n16r8_hcpu\uart_download.bat，按提示选择端口即可进行下载：

build_sf32lb52-lcd_n16r8_hcpu\uart_download.bat

Uart Download

please input the serial port num:5

运行结果展示

如果在开机log中可以看到log信息打印，则说明例程运行成功：

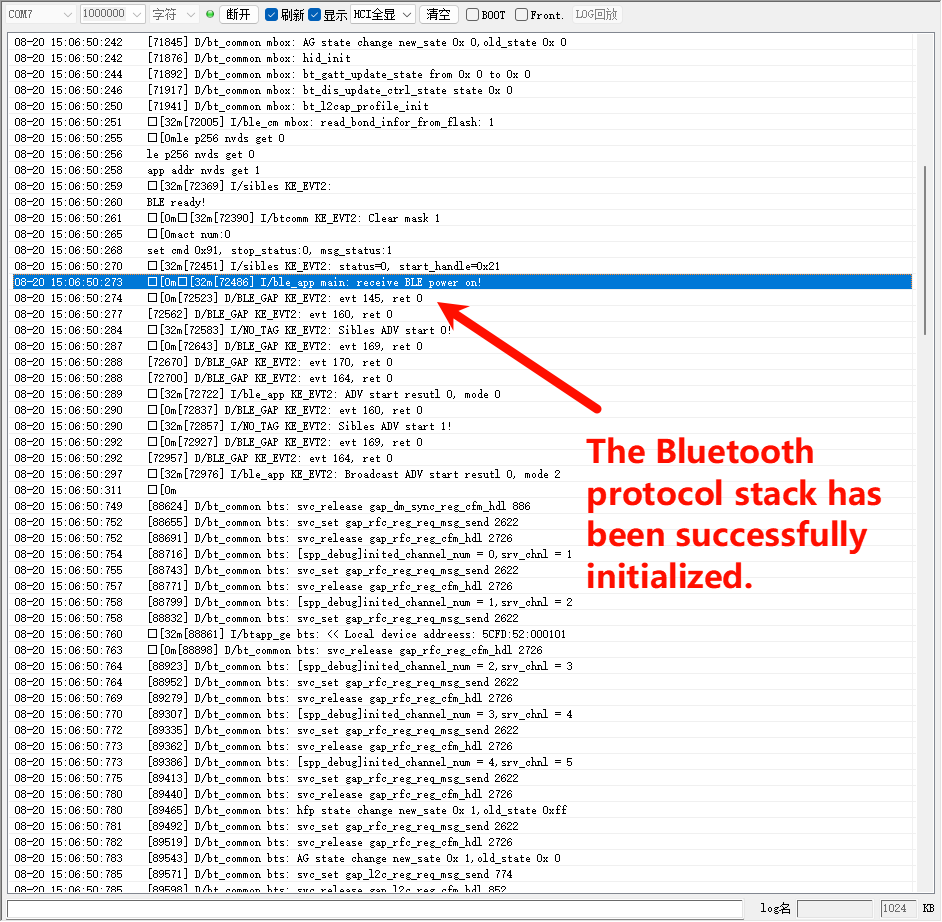

蓝牙协议的初始化成功

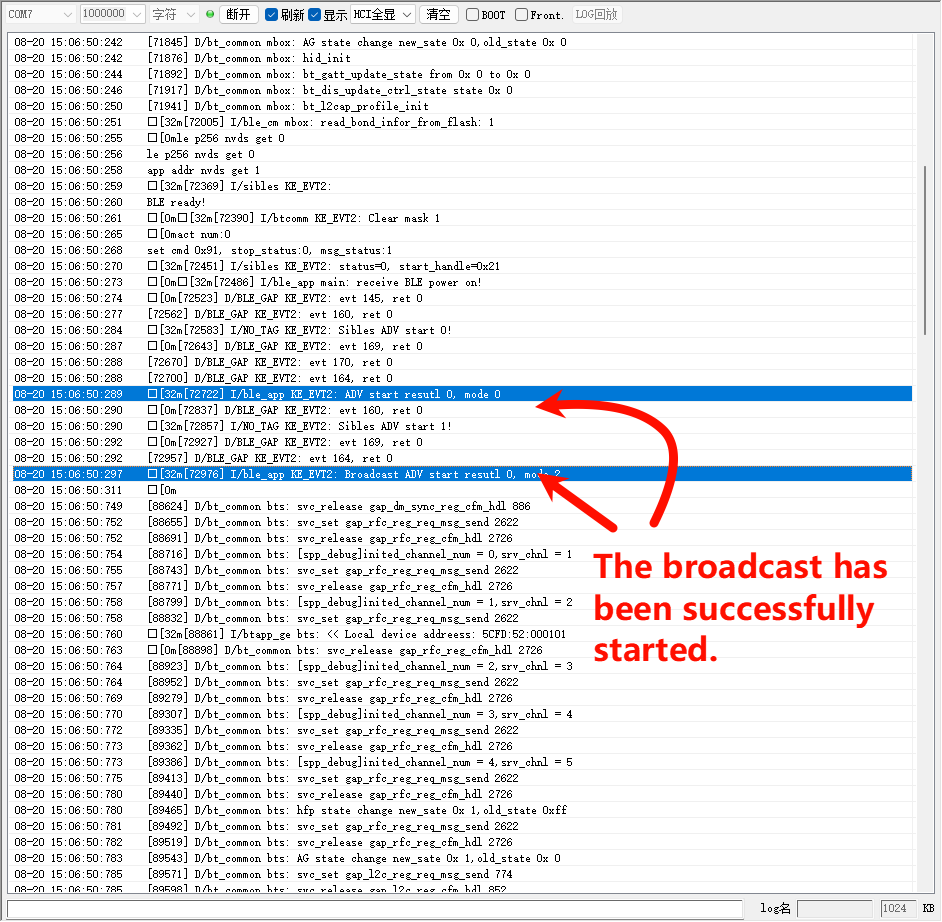

广播启动成功

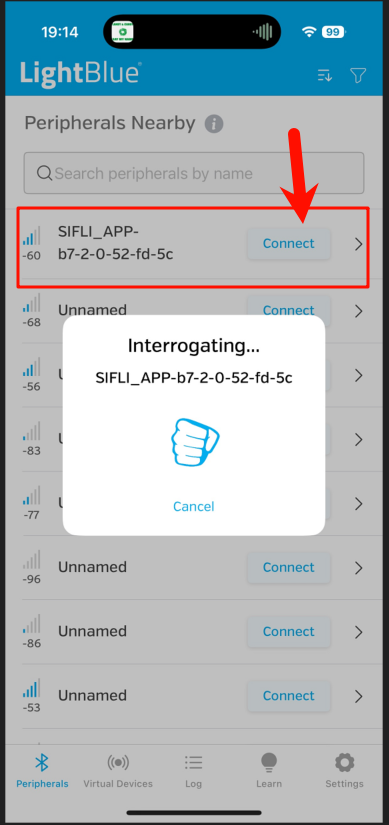

在手机端打开我们上面说的下载的对应软件，并连接名为SIFLI_APP-xx-xx-xx-xx-xx-xx的蓝牙设备,如图所示

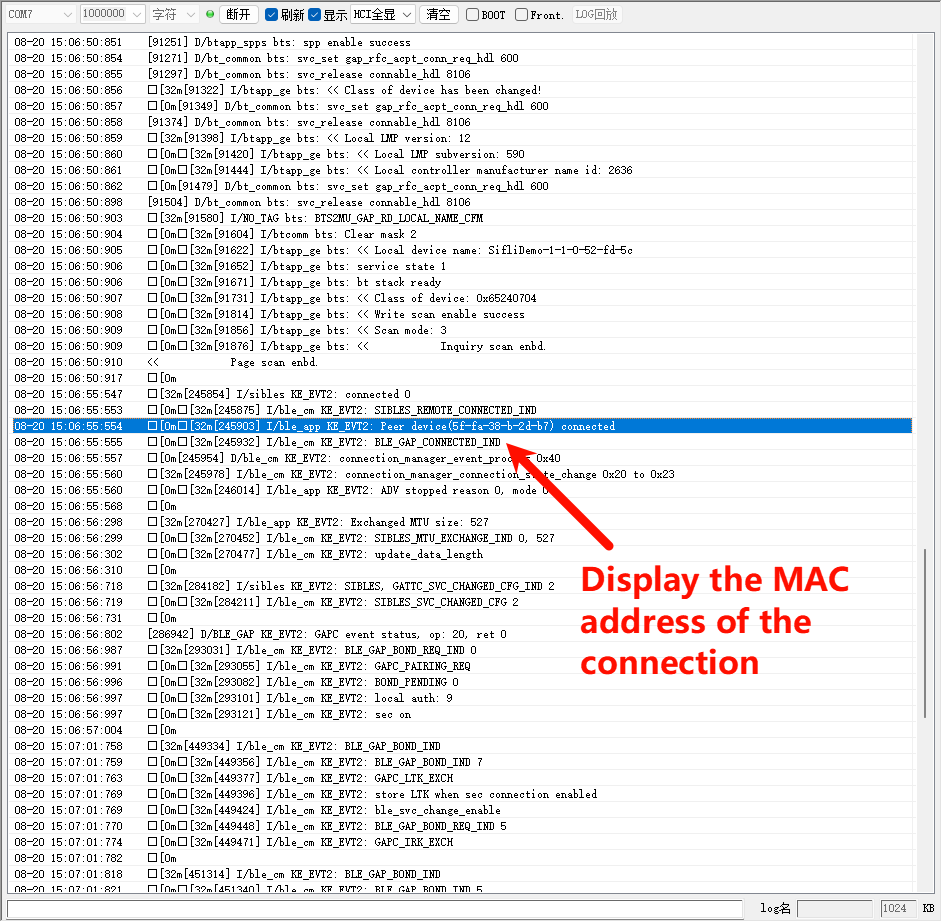

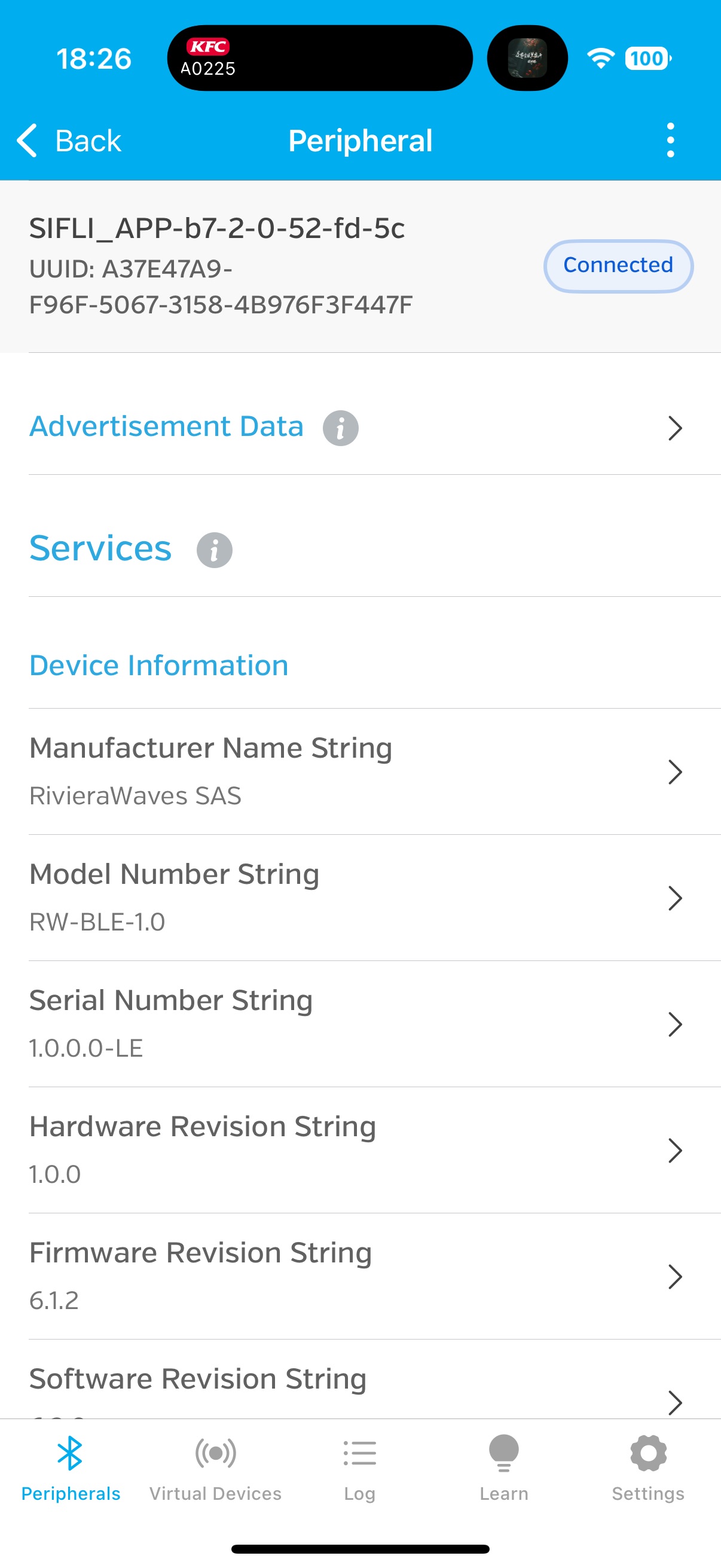

连接成功之后可以看到手机界面中的含有名为SIFLI_APP-xx-xx-xx-xx-xx-xx的蓝牙设备已连接，如图所示

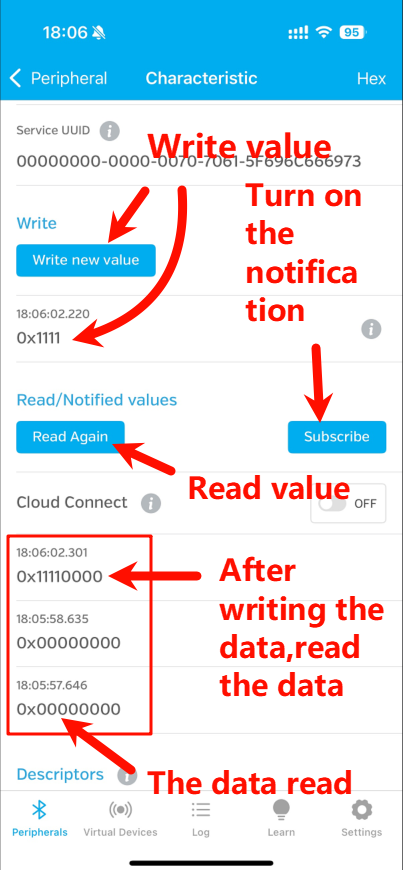

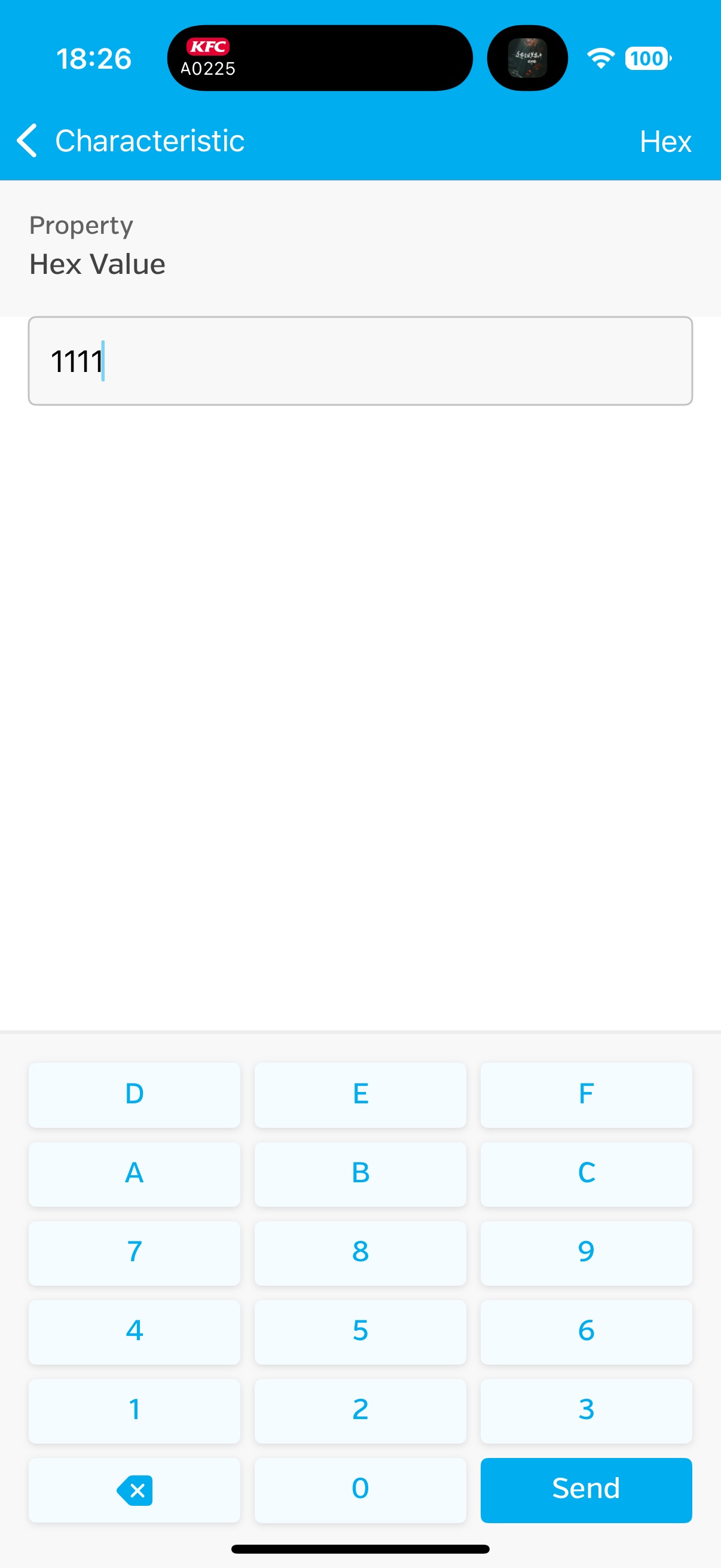

可以通过手机app进行数据的读取，和写入

异常诊断

如果不能实现上面展示中的步骤，请检查手机端是否已经打开蓝牙，以及手机是否已经连接上单片机。
是否选择对了菜单框进入
