BLE hid示例

源码路径：example/ble/hid

支持的平台

全平台

概述

本例程演示了本平台如何实现BLE HID。
例程中实现了两类HID type，分把是HID_KEYBOARD和HID_CONSUMER。

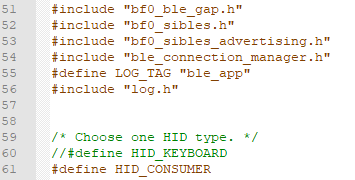

1. main.c默认定义了HID_KEYBOARD，可以通过undefine HID_KEYBOARD再define HID_CONSUMER方式来切换编译后支持的type。

例程的使用

本例程开机会开启广播，广播名字以SIFLI_APP-xx-xx-xx-xx-xx-xx, 其中xx代表本设备的蓝牙地址。可以通过Windows，Mac的蓝牙直接连接
编译烧录之后，可以在PC端找到并连接，连接成功之后就可以通过开发板按键进行输入，PC端就看到相应的输出，短按时输出’a’，长按时一直输出’aaaaaa…’

如果PC端有串口工具就可以通过Finsh命令发送”test_hids 4 p”命令，在PC端就可以输出”a”,”test_hids 4 r”停止输出。
可以更改键盘的功能，比如将’a’,设置为’b’,直接更改代码中的0x04,改为0x05（这里可以在网上查找相关的HID按键映射表）。注意：修改代码重新编译烧录之后，PC端需要先删除之前连接的设备，重新连接。

static key_mapping_t key_mapping_table[1] = {
    {0x01, 0x04}        // HID keycode for 'a'
};

可以增加按键的数量，每个按键对应不同的功能。如下代码添加映射表，修改按键初始化函数。

static key_mapping_t key_mapping_table[2] = {
    {0x01, 0x04},        // HID keycode for 'a'
    {0x01, 0x05}        // HID keycode for 'b'
    //
};

static void key_button_handler(int pin, button_action_t action)
{
    uint8_t hid_code = 0;
    uint8_t key_idx = 0;

    if (pin == BSP_KEY1_PIN) {
        key_idx = 0;
    } else if (pin == BSP_KEY2_PIN) {
        key_idx = 1;
    } else {
        LOG_W("Unknown button pin: %d", pin);
        return;
    }
    hid_code = key_mapping_table[key_idx].hid_code;
    switch (action)
    {
    case BUTTON_PRESSED:
        HID_KEY_SET(hid_code);
        HID_KEY_SEND();
        break;
    case BUTTON_RELEASED:
        HID_KEY_CLEAR(hid_code);
        HID_KEY_SEND();
        break;
    default:
        break;
    }
}
static void key_button_init(void)
{
    button_cfg_t key1_cfg = {
        .pin = BSP_KEY1_PIN,
        .mode = PIN_MODE_INPUT_PULLUP,
        .active_state = BUTTON_ACTIVE_HIGH,
        .button_handler = key_button_handler,
    };
    int key1_id = button_init(&key1_cfg);
    if (key1_id >= 0)button_enable(key1_id);

    button_cfg_t key2_cfg = {
        .pin = BSP_KEY2_PIN,
        .mode = PIN_MODE_INPUT_PULLUP,
        .active_state = BUTTON_ACTIVE_HIGH,
        .button_handler = key_button_handler,
    };
    int key2_id = button_init(&key2_cfg);
    if (key2_id >= 0)button_enable(key2_id);
}

连上PC设备后，通过串口助手发送finsh命令”test_hids [key] [p|r]”向PC端发起控制命令。其中p|r代表press|release, 需要配对使用；key根据HID type是keyboard还是consumer有不同值：
1. Keyboard type的key取值范围：
2. Consumer type的key取值范围:
3. 比如再consume type下输入”test_hids 0 p”就代表输入key值对应PLAY的press操作。

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板(支持的平台)。
手机设备。

menuconfig配置

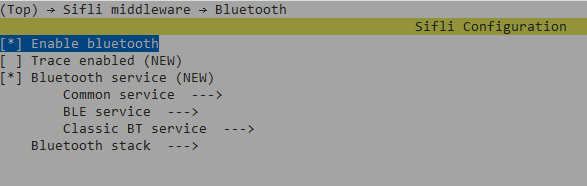

使能蓝牙(BLUETOOTH)：

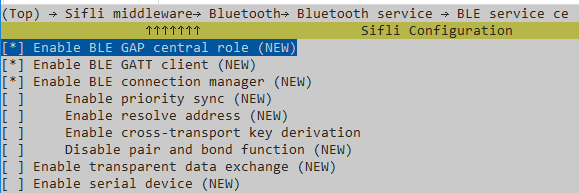

使能GAP, GATT Client, BLE connection manager：

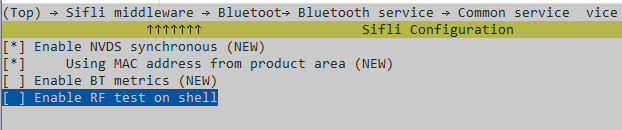

使能NVDS：

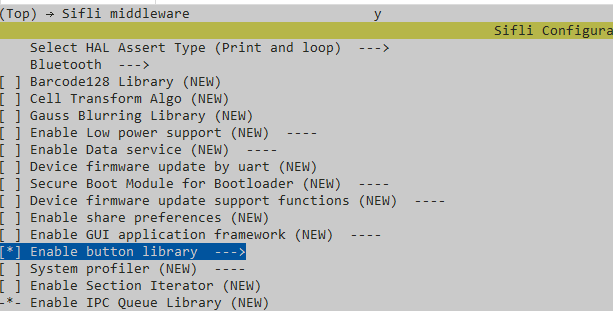

使能按键：

编译和烧录

切换到例程project目录，运行scons命令执行编译：

> scons --board=eh-lb525 -j32

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速入门的相关介绍。

例程的预期结果

例程启动后：

可以被手机的BLE APP搜到并连上。
通过finsh命令可以对手机进行控制。

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	01/2025	初始版本
