BLE file transfer示例

源码路径：example/ble/file_transfer

支持的平台

全平台

概述

本例程演示了本平台如何做GAP peripheral然后接收手机端发送的文件

例程的使用

本例程的Finsh命令可以通过输入diss help来打印命令及使用方法。
作为从设备时开机会开启广播，广播名字以SIFLI_APP-xx-xx-xx-xx-xx-xx, 其中xx代表本设备的蓝牙地址。可以通过手机的BLE APP进行连接
可以使用sifli ble serial transport串行传输协议，从手机端发送文件到设备端，一次可以发送一个或者多个文件。

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板（支持的平台）。
手机设备。

menuconfig配置

使能蓝牙(BLUETOOTH)：
- 路径：Sifli middleware → Bluetooth
- 开启：Enable bluetooth
  - 宏开关：CONFIG_BLUETOOTH
  - 作用：使能蓝牙功能
使能GAP, GATT Client, BLE connection manager：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → BLE service
- 开启：Enable BLE GAP central role
  - 宏开关：CONFIG_BLE_GAP_CENTRAL
  - 作用：作为BLE CENTRAL（中心设备）的开关，打开后，提供扫描和主动发起与外设（Peripheral）的连接功能。
- 开启：Enable BLE GATT client
  - 宏开关：CONFIG_BLE_GATT_CLIENT
  - 作用：GATT CLIENT的开关，打开后，可以主动搜索发现服务，读/写数据，接收通知。
- 开启：Enable BLE connection manager
  - 宏开关：CONFIG_BSP_BLE_CONNECTION_MANAGER
  - 作用：提供BLE连接控制管理，包括多连接管理，BLE配对，链路连接参数更新等内容。
使能NVDS：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → Common service
- 开启：Enable NVDS synchronous
  - 宏开关：CONFIG_BSP_BLE_NVDS_SYNC
  - 作用：蓝牙NVDS同步。当蓝牙被配置到HCPU时，BLE NVDS可以同步访问，打开该选项；蓝牙被配置到LCPU时，需要关闭该选项

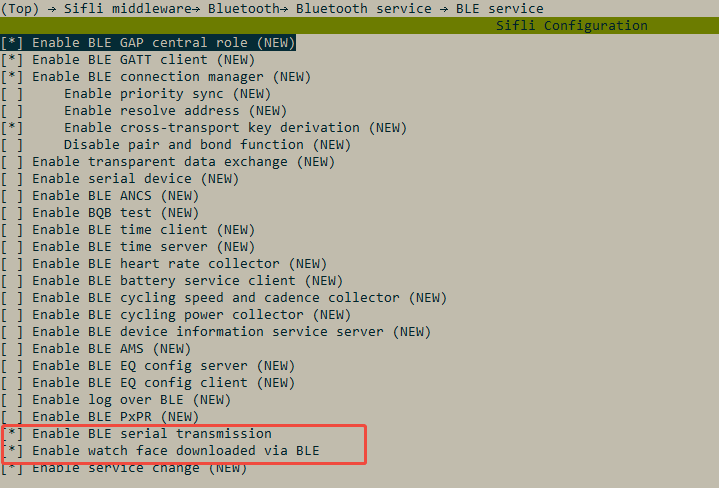

打开传输相关的宏：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → BLE service
- 开启：Enable BLE serial transmission
  - 宏开关：CONFIG_BSP_BLE_SERIAL_TRANSMISSION
  - 作用：串行传输协议，打开后可以提供一个简易的串行传输协议，用户可以根据该协议，通过BLE传输一些内容到开发板
- 开启：Enable watch face downloaded via BLE
  - 宏开关：CONFIG_BSP_BLE_WATCH_FACE
  - 作用：表盘传输协议。依赖serial transmission，启用后，可以通过封装好的手机SDK，使用BLE传输文件到开发板。

编译和烧录

切换到例程project/common目录，运行scons命令执行编译：

> scons --board=eh-lb525 -j32

切换到例程project/common/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速入门的相关介绍。

例程的预期结果

例程启动后：

可以被手机BLE APP搜到并连接。
将需要传输的一个或者多个文件，使用zip格式进行压缩，压缩后只有一个.zip文件，将该文件传入手机
使用SIFLI BLE APP搜索，连接该设备，然后再watchface界面，选择自定义文件，然后选择该文件，该文件就可以传输到开发板的文件系统中
手机使用步骤 :

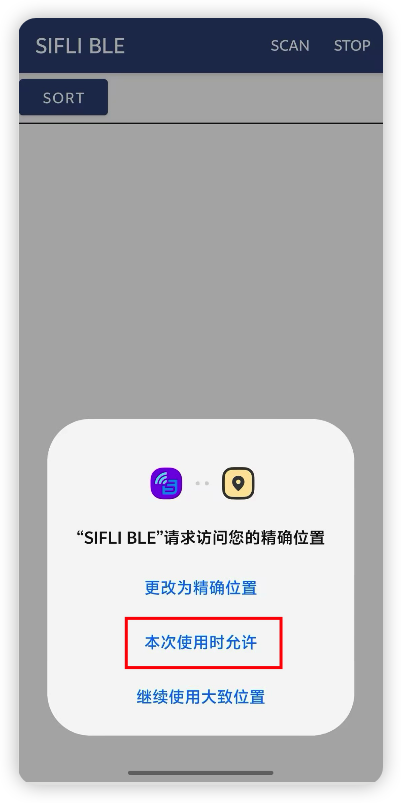

开启位置允许使用权限

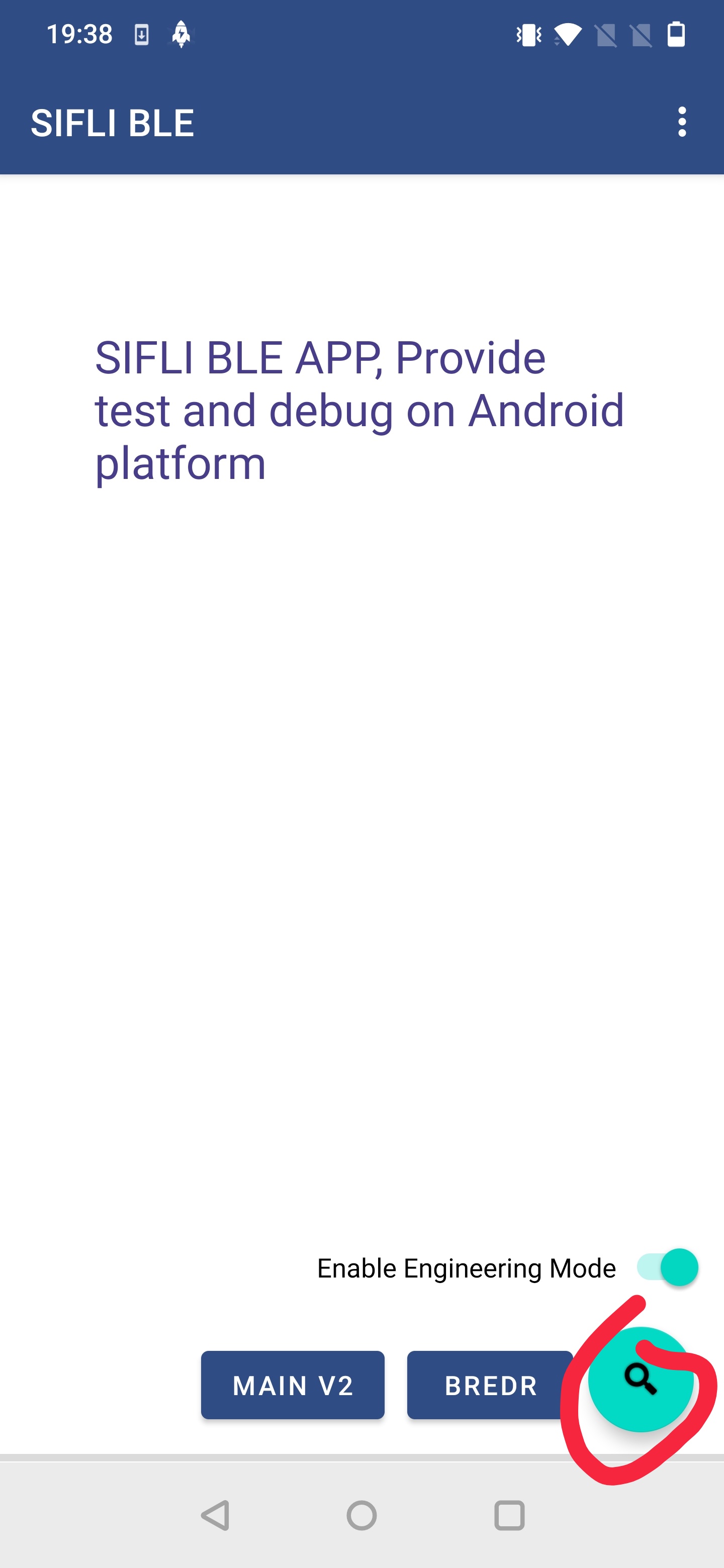

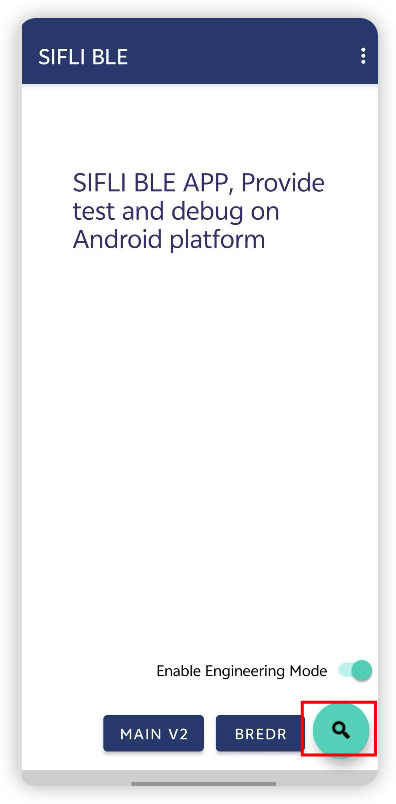

点击右下角查询按钮进入到扫描蓝牙界面

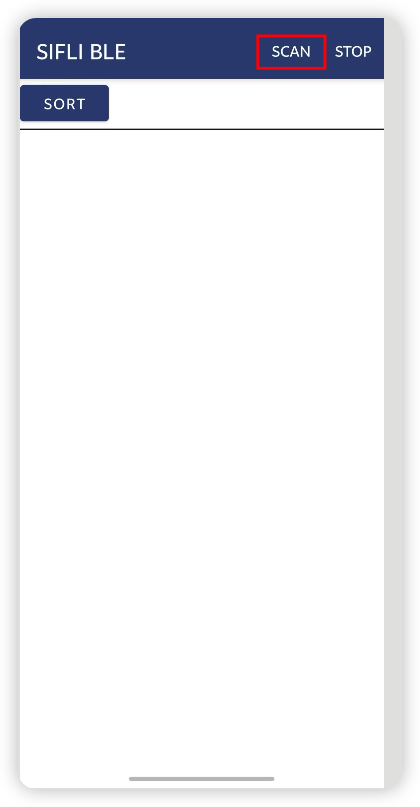

点击SCAN进行扫描

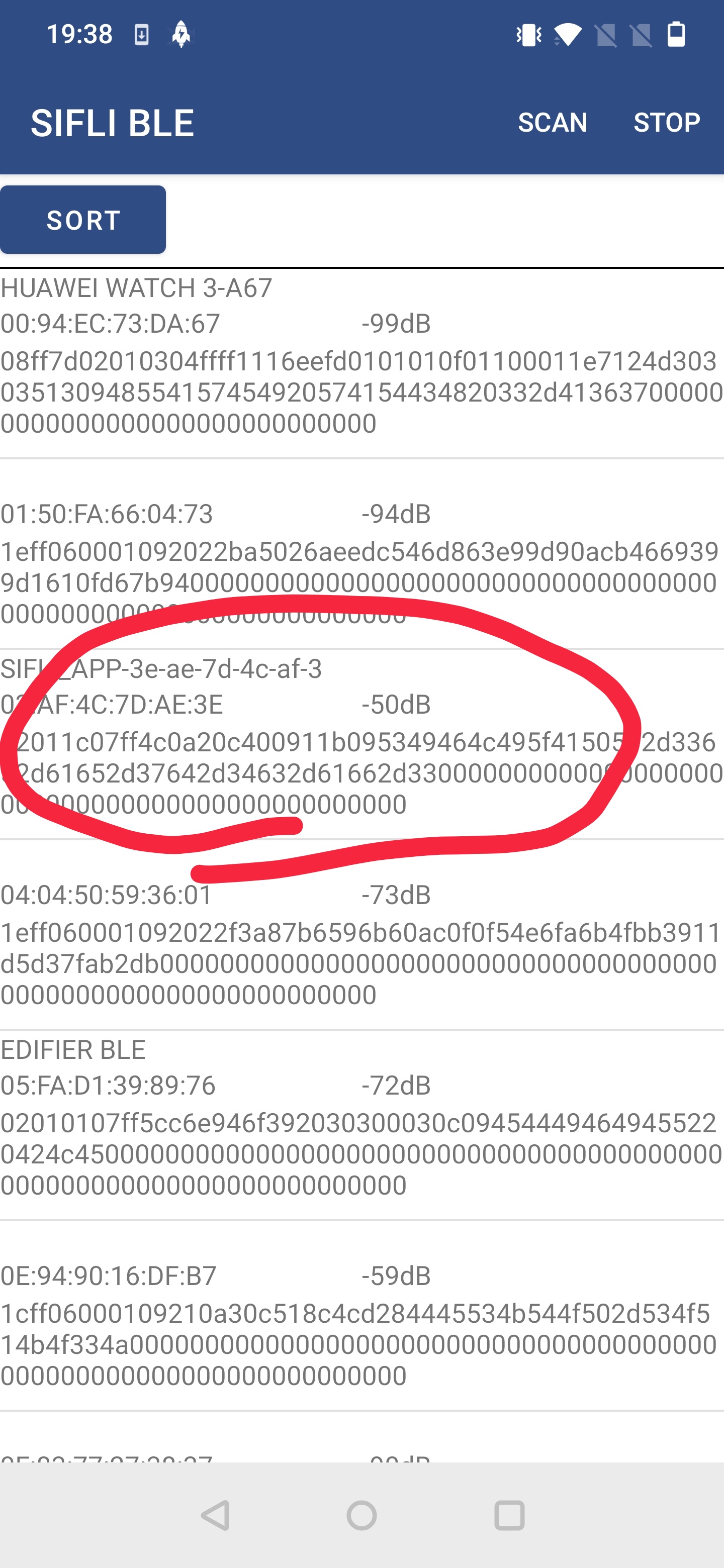

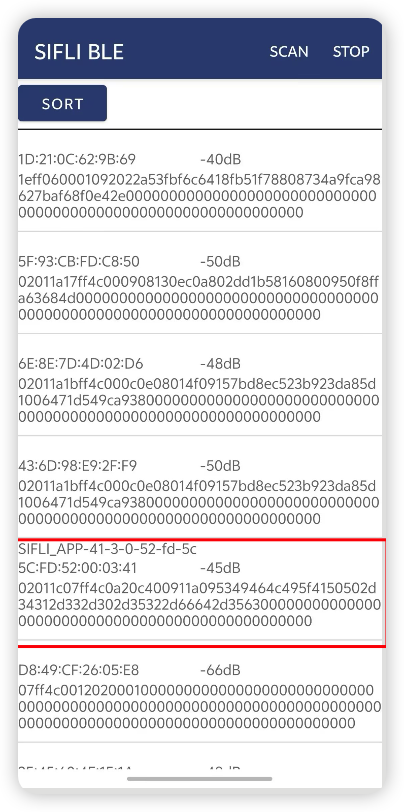

搜索到设备后，点击SORT,会将广播名为SIFLI_APP-xx-xx-xx-xx-xx-xx放置前排
点击SIFLI_APP-xx-xx-xx-xx-xx-xx广播名进入设备界面

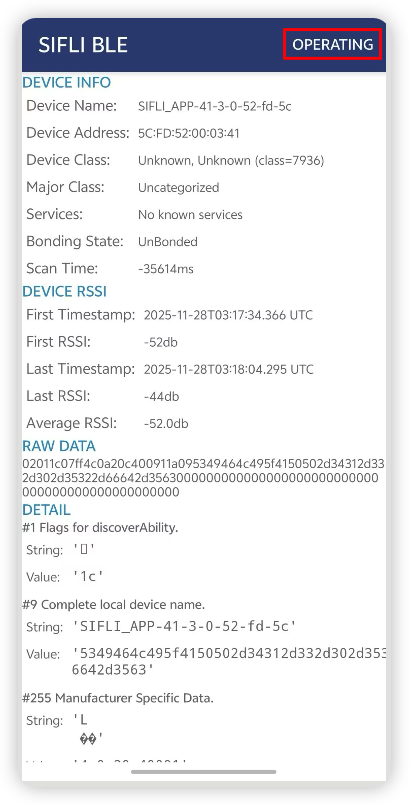

点击右上角进入操作界面

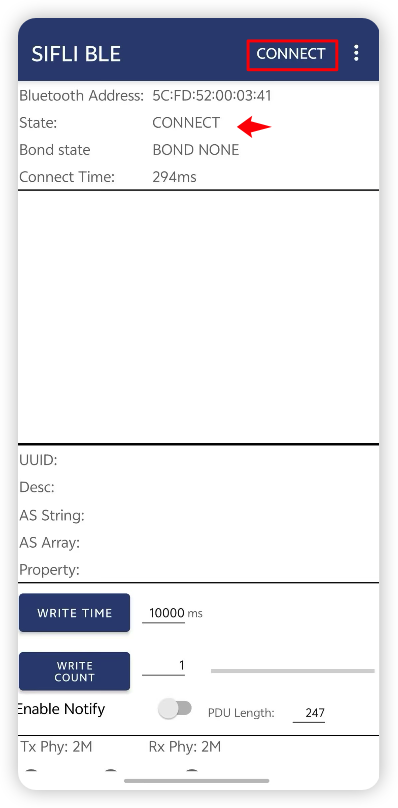

点击CONNECT确保State 为CONNECT

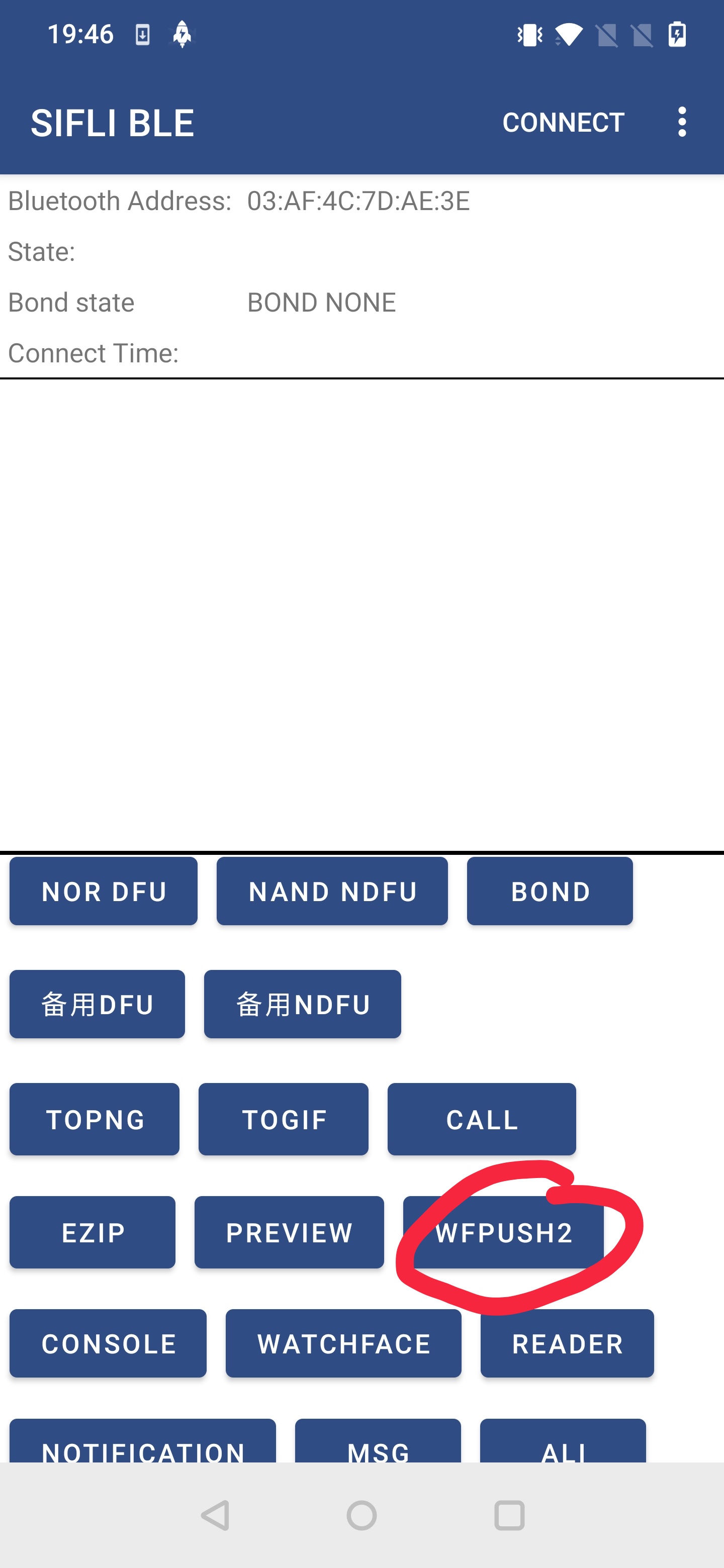

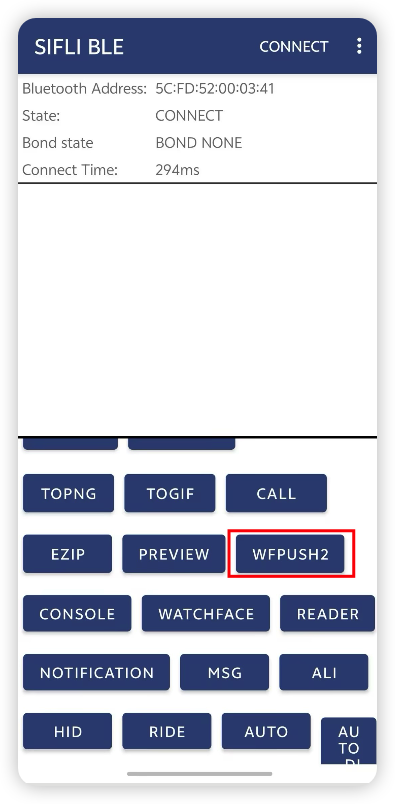

上滑最后一栏框，找到文件传输 WFPUSH2点击进入文件传输界面

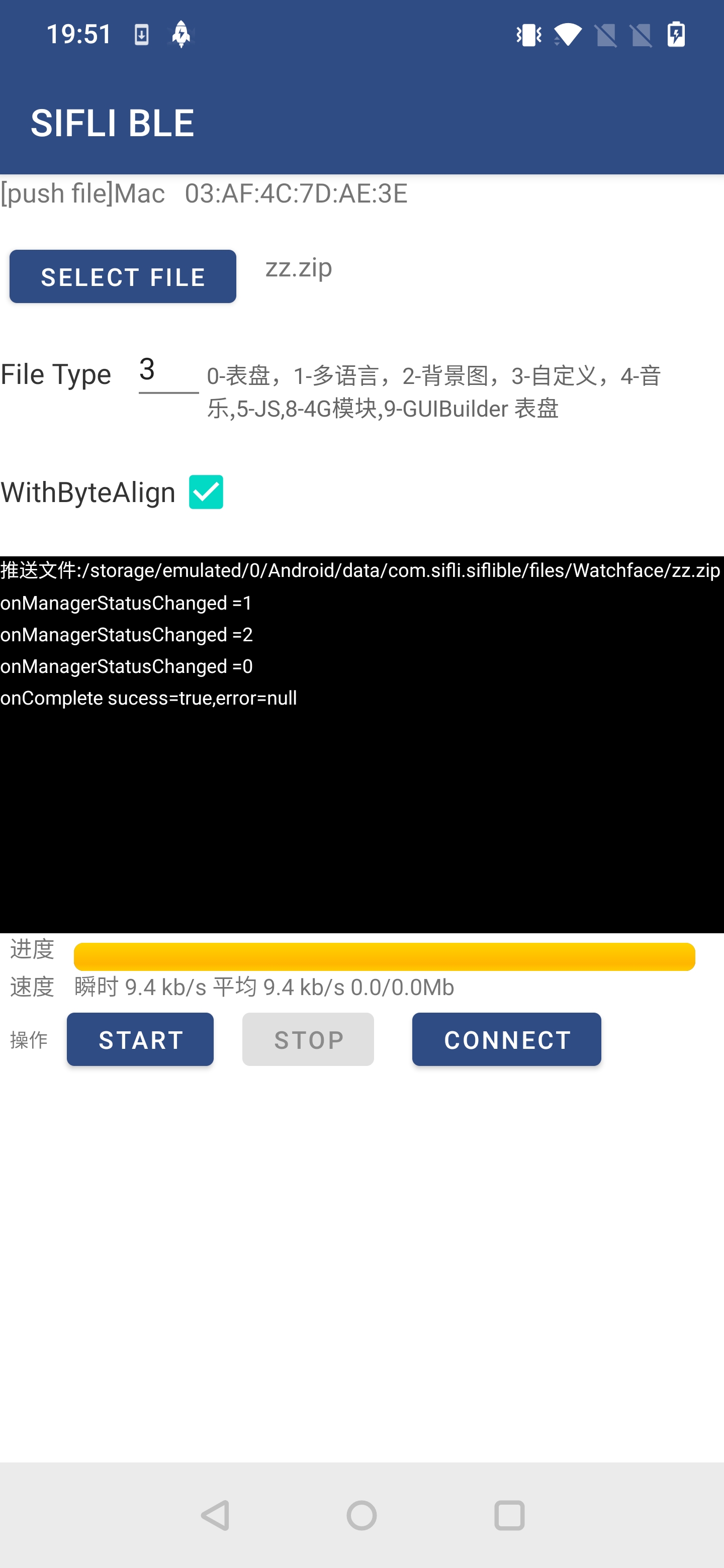

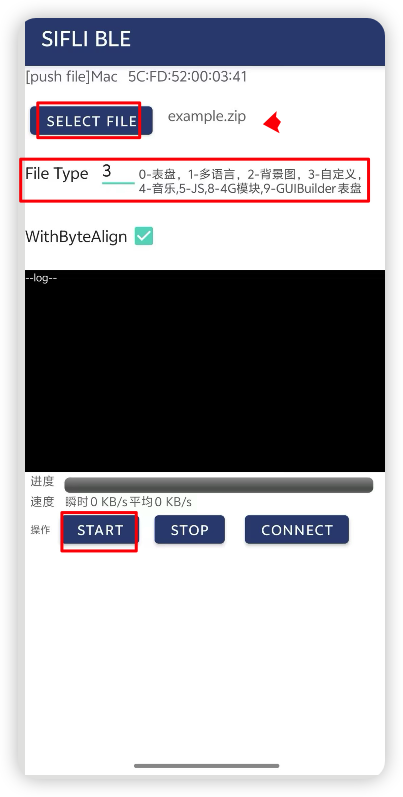

点击SELECT FILE选择手机里面事先准备好的zip文件，并把File Type设置为3, 勾选With Byte Align,最后点击START

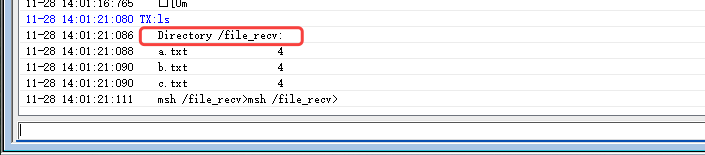

传输完成后，在console窗口执行命令进入file_recv文件夹，并执行ls命令查看文件列表,其中就是zip文件内容的显示

手机APP和DEMO工程获取使用

Android sifli ble app下载地址

https://www.pgyer.com/gurSBc

Android demo工程

https://github.com/OpenSiFli/SiFli_OTA_APP
对应的部分在”3. SiFli-SDK OTA”

iOS demo工程

https://github.com/OpenSiFli/SiFli_OTA_APP_IOS
对应的部分在”SiFli-SDK OTA (Nor Offline)” SiFli-SDK file transfer

异常诊断

当开发板回复某个异常错误时，检查bf0_sibles_watchface.h中的ble_watchface_status_id_t

参考文档

更新记录

版本	日期	发布说明
0.0.1	07/2025	初始版本
