BLE pair示例

源码路径：example/ble/pair

支持的平台

全平台

概述

本例程演示了本平台如何做GAP peripheral进行配对。

例程的使用

1. 作为从设备时开机会开启广播，广播名字以SIFLI_APP-xx-xx-xx-xx-xx-xx, 其中xx代表本设备的蓝牙地址。可以通过手机的BLE APP进行连接

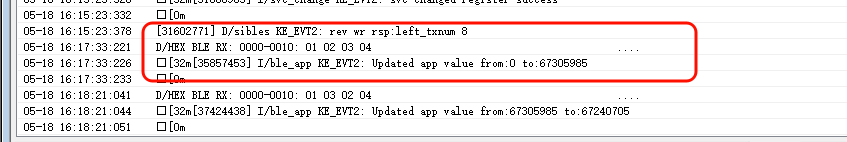

2. 作为GATT server时，可以在手机端进行write和read操作，或者使能CCCD，设备会每一秒更新一次特征值。

3. 在初始化阶段，默认设置bond_ack为BOND_PENDING，需要关注CONNECTION_MANAGER_BOND_AUTH_INFOR并适时调用connection_manager_bond_ack_reply。

connection_manager_set_bond_ack(BOND_PENDING);

4. 默认设置IO为GAP_IO_CAP_DISPLAY_ONLY，也可以通过finsh命令cmd_diss set_io iocap来重设IO。

connection_manager_set_bond_cnf_iocap(GAP_IO_CAP_DISPLAY_ONLY);

5. 当设置为INPUT_ONLY的时候，需要通过finsh命令cmd_diss set_key conn_idx key输入key

6. 通过finsh命令cmd_diss set_key conn_idx sec_level可以要求central发起配对

硬件需求

运行该例程前，需要准备：

• 一块本例程支持的开发板(支持的平台)。

• 手机设备。

menuconfig配置

1. 使能蓝牙(BLUETOOTH)：


2. 使能GAP, GATT Client, BLE connection manager：


3. 使能NVDS：


编译和烧录

切换到例程project目录，运行scons命令执行编译：

> scons --board=eh-lb525 -j32

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速入门的相关介绍。

例程的预期结果

例程启动后：

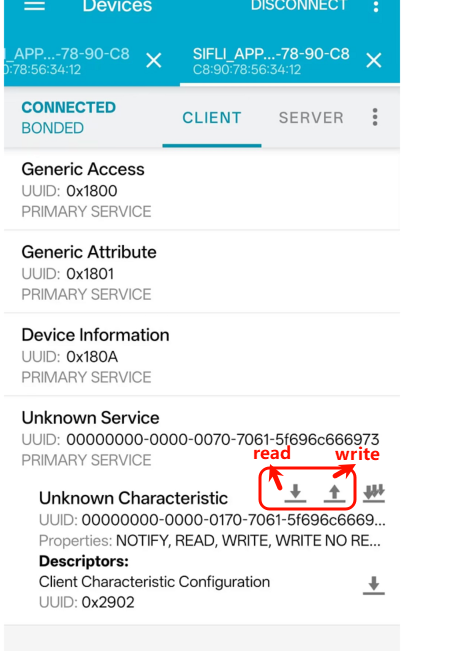

1. 可以被手机BLE APP搜到并连接，进行相应的GATT特质值read/write等操作。

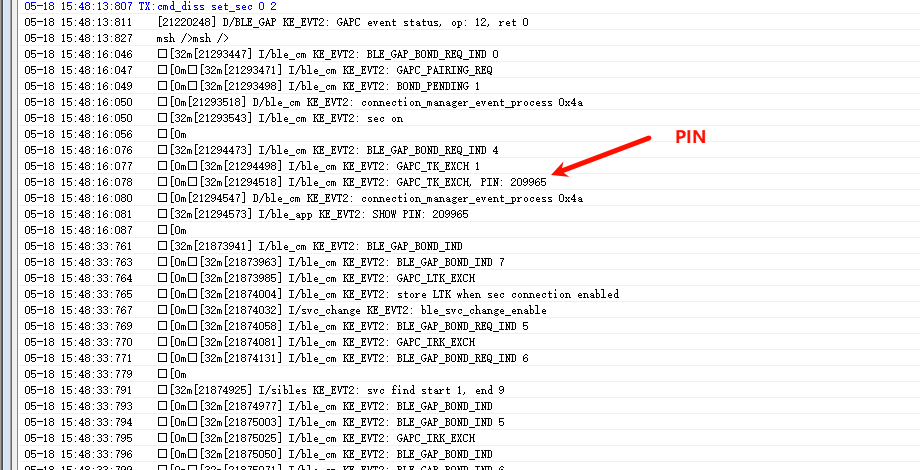

2. 通过修改io，然后在手机端发起配对，可以实现不同的配对鉴权方式。

3. 也可以通过finsh命令从peripheral开发板侧发起加密请求然后配对。

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	01/2025	初始版本
