电池电量计算

电池电量计算模块用于根据电池电压值计算当前电池电量百分比。考虑了充电和放电两种状态，使用不同的电池曲线表，并实现了多级滤波算法来提高电量计算的准确性和稳定性。

功能特性

双曲线支持：分别支持充电和放电两种状态的电池电压曲线
多级滤波算法：
- 一级滤波：基于阈值的跳变过滤
- 二级滤波：加权平均平滑处理（可选）
充放电状态检测：自动识别当前充电状态并切换相应曲线
线性插值计算：在曲线表中进行精确的百分比计算

核心结构体

battery_calculator_config_t

电池计算器配置结构体：

typedef struct {
    const battery_lookup_point_t *charging_table;      // 充电曲线表
    uint32_t charging_table_size;                      // 充电曲线表大小
    const battery_lookup_point_t *discharging_table;   // 放电曲线表
    uint32_t discharging_table_size;                   // 放电曲线表大小
    uint32_t charge_filter_threshold;                  // 充电滤波阈值 (mV)
    uint32_t discharge_filter_threshold;               // 放电滤波阈值 (mV)
    uint8_t filter_count;                              // 滤波计数阈值
    bool secondary_filter_enabled;                     // 是否启用二级滤波
    uint8_t secondary_filter_weight_pre;               // 二级滤波前电压权重 (0-100)
    uint8_t secondary_filter_weight_cur;               // 二级滤波当前电压权重 (0-100)
} battery_calculator_config_t;

API 函数

1. battery_calculator_init

void battery_calculator_init(battery_calculator_t *calc,
                            const battery_calculator_config_t *config);

功能：初始化电池计算器

参数：

calc：电池计算器实例指针
config：配置参数指针

示例：

battery_calculator_t battery_calc;
battery_calculator_config_t calc_config = {
    .charging_table = charging_curve_table,
    .charging_table_size = charging_curve_table_size,
    .discharging_table = discharge_curve_table,
    .discharging_table_size = discharge_curve_table_size,
    .charge_filter_threshold = 50,      // 充电滤波阈值
    .discharge_filter_threshold = 30,   // 放电滤波阈值
    .filter_count = 3,                   // 滤波计数阈值
    .secondary_filter_enabled = true,    // 启用二级滤波
    .secondary_filter_weight_pre = 90,   // 二级滤波前电压权重
    .secondary_filter_weight_cur = 10    // 二级滤波当前电压权重
};

battery_calculator_init(&battery_calc, &calc_config);

2. battery_calculator_get_percent

uint8_t battery_calculator_get_percent(battery_calculator_t *calc,
                                      uint32_t voltage_mv);

功能：计算电池电量百分比

参数：

calc：电池计算器实例指针
voltage_mv：当前电池电压值（毫伏）

返回值：电池电量百分比（0-100）

示例：

uint32_t voltage = 38000;  // 3.8V
uint8_t percentage = battery_calculator_get_percent(&battery_calc, voltage);
rt_kprintf("Battery: %d%%\n", percentage);

使用示例

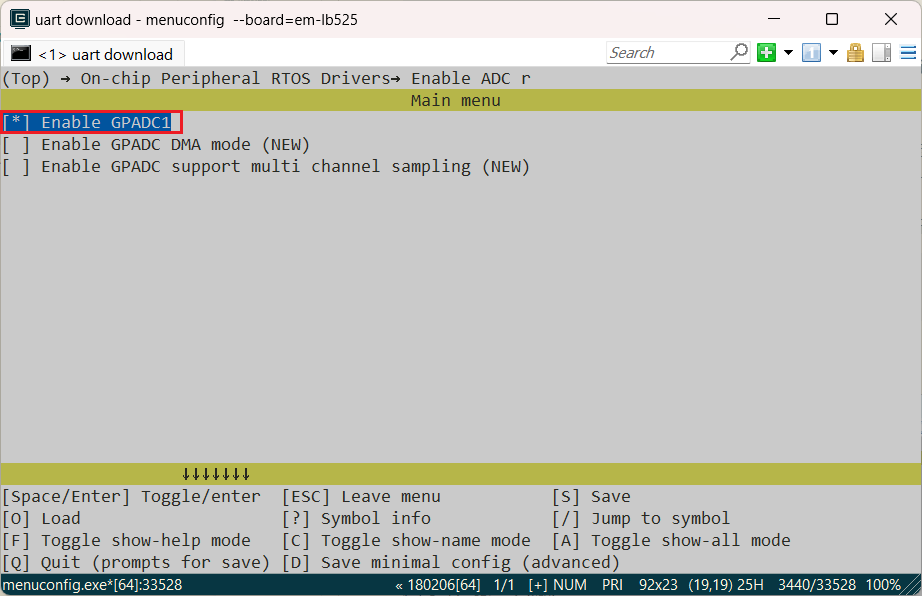

先在menuconfig中开启需要的宏开关

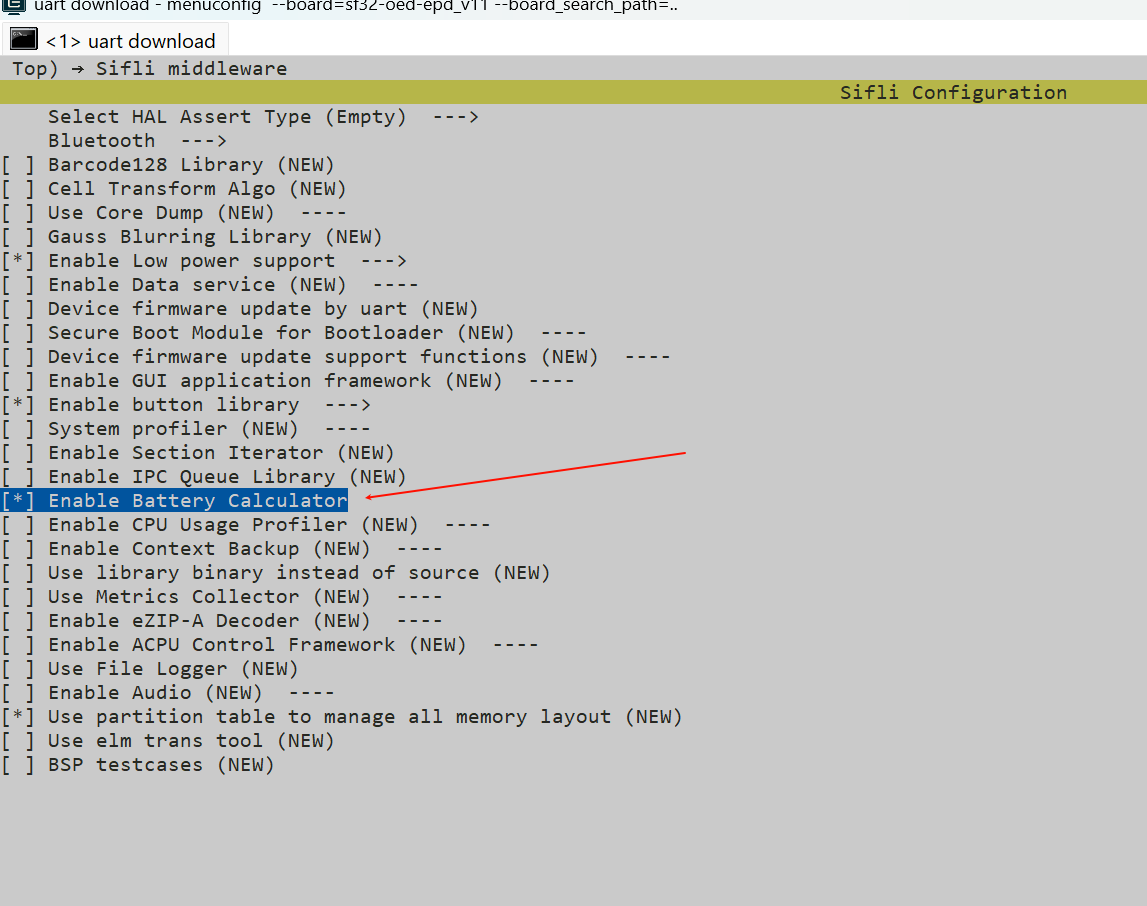

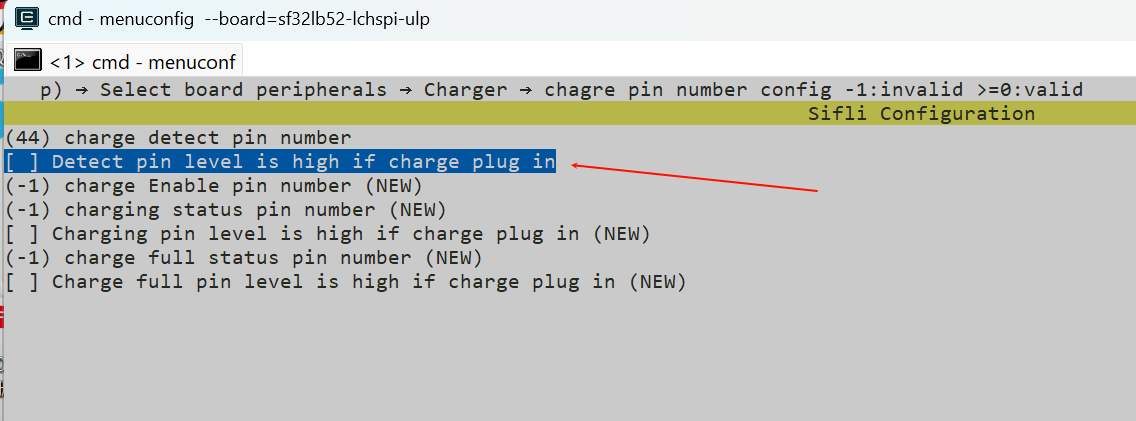

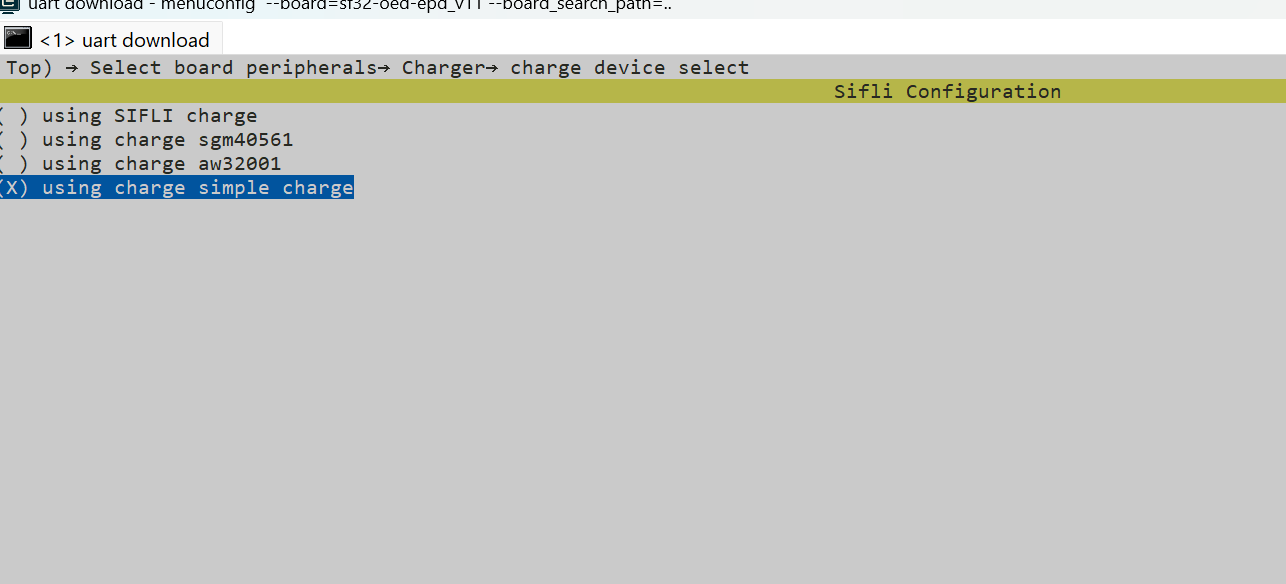

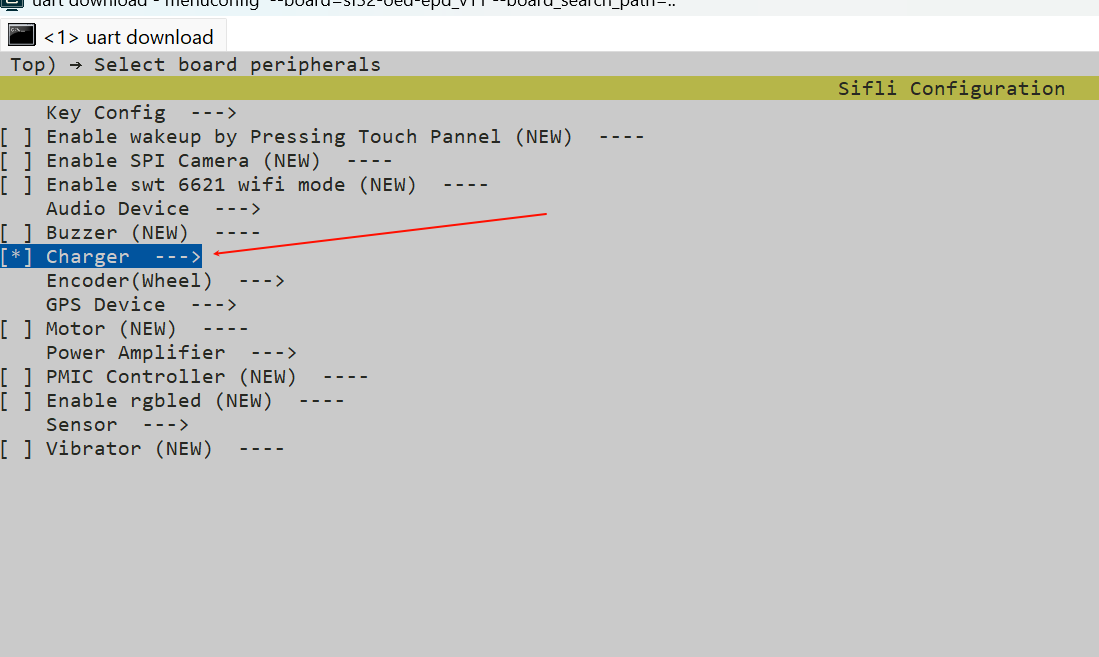

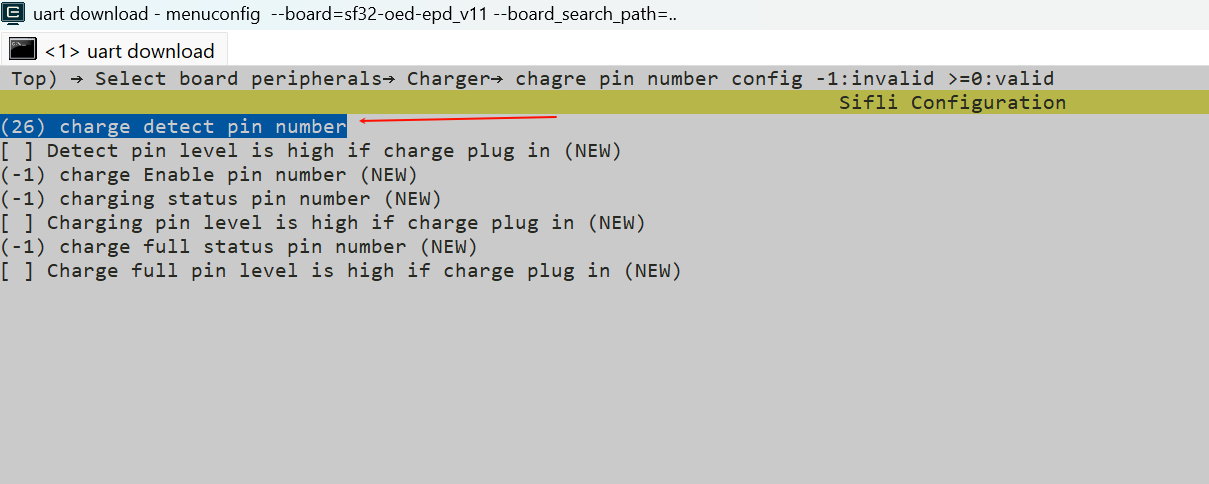

1.开启电量计算器功能 Battery Calculator 2.开启charge 3.选择自己板子的充电芯片，如果没有，可以使用simple charge 4.配置插拔检测引脚,对应当前板子的插拔检测引脚

应用层完整示例代码

#include "battery_calculator.h"

void battery_monitor_task(void *parameter)
{
    // 1. 初始化电池计算器
    battery_calculator_t battery_calc;
    battery_calculator_config_t calc_config = {
        .charging_table = charging_curve_table,
        .charging_table_size = charging_curve_table_size,
        .discharging_table = discharge_curve_table,
        .discharging_table_size = sizeof(discharge_curve_table)/sizeof(battery_lookup_point_t),
        .charge_filter_threshold = 50,      // 充电时50mV阈值
        .discharge_filter_threshold = 30,   // 放电时30mV阈值
        .filter_count = 3,                  // 需要3次确认
        .secondary_filter_enabled = true,   // 启用二级滤波
        .secondary_filter_weight_pre = 90,  // 前电压权重90%
        .secondary_filter_weight_cur = 10   // 当前电压权重10%
    };

    battery_calculator_init(&battery_calc, &calc_config);

    while (1)
    {
        // 2. 读取ADC电压值
        rt_device_t battery_device = rt_device_find("bat1");
        rt_adc_cmd_read_arg_t read_arg;
        read_arg.channel = 7;

        rt_adc_enable((rt_adc_device_t)battery_device, read_arg.channel);
        rt_thread_mdelay(300);
        rt_uint32_t voltage = rt_adc_read((rt_adc_device_t)battery_device, read_arg.channel);
        rt_adc_disable((rt_adc_device_t)battery_device, read_arg.channel);

        // 3. 计算电量百分比
        uint8_t percentage = battery_calculator_get_percent(&battery_calc, voltage);

        rt_thread_mdelay(1000);
    }
}

配置参数说明

滤波阈值设置

参数	推荐值	说明
`charge_filter_threshold`	50mV	充电状态下的电压跳变阈值
`discharge_filter_threshold`	30mV	放电状态下的电压跳变阈值
`filter_count`	3	需要连续N次超过阈值才更新

二级滤波参数

参数	推荐值	说明
`secondary_filter_enabled`	true	是否启用二级滤波
`secondary_filter_weight_pre`	90	历史电压权重（0-100）
`secondary_filter_weight_cur`	10	当前电压权重（0-100）

注意：weight_pre + weight_cur = 100

电池曲线表配置

重要说明：这里提供的默认电池曲线表仅作为参考示例，不一定适配当前使用的实际电池。为确保电量计算的准确性，强烈建议从电池厂家获取匹配的电池电压-电量曲线数据，并根据实际曲线配置相应的查找表。

电池曲线表定义在 battery_table.c 中，格式如下：

const battery_lookup_point_t chargeing_curve_table[] = {
    { 100,  41808},  // 4.18V -> 100%
    { 99,   41401},
    { 98,   41109},
    { 97,   40921},
    { 96,   40762},
    { 95,   40647},
    { 94,   40546},
    // ... 更多点
    {0,    35006}     // 3.5V -> 0%
};

配置要点：

电压值从高到低排列
百分比从100到0对应
充电和放电曲线分别定义
根据实际电池特性调整曲线点

注意事项

初始化顺序：必须先调用 battery_calculator_init() 再使用 battery_calculator_get_percent()
电压单位：所有电压值使用毫伏（mV）为单位
曲线表要求：曲线表必须按电压从高到低排序

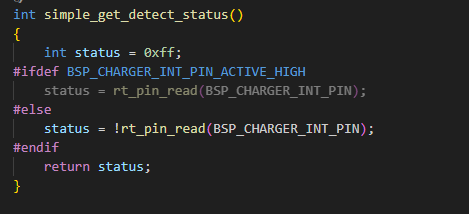

充电状态检测：模块内部通过 CHARGE_DETECT_PIN 自动检测充电状态
滤波参数调整：根据实际电池特性和应用场景调整滤波参数

常见问题

Q: 电量跳变太快怎么办？
A: 增大滤波阈值或增加 filter_count 值，或启用二级滤波并增大历史权重。

Q: 电量显示不准确？
A: 检查电池曲线表是否符合实际电池特性，必要时重新校准曲线点。

Q: 如何禁用二级滤波？
A: 设置 secondary_filter_enabled = false。
