BLE central and peripheral with pingpong ota示例

源码路径：example/ble/central_and_peripheral_with_pingpong_ota

支持的平台

flash table烧录在mpi5的工程

概述

本例程演示了本平台如何同时做GAP central和peripheral以及GATT的client及server。以及如何通过pingpong的方式对该工程进行升级

例程的使用

本例程的Finsh命令可以通过输入diss help来打印命令及使用方法。
作为从设备时开机会开启广播，广播名字以SIFLI_APP-xx-xx-xx-xx-xx-xx, 其中xx代表本设备的蓝牙地址。可以通过手机的BLE APP进行连接
作为主设备时，可以通过finsh命令搜索其他从设备，并发起连接。
作为GATT server时，可以在手机端进行write和read操作，或者使能CCCD，设备会每一秒更新一次特征值。
作为GATT client时，可以通过finsh命令搜索server的database并显示，并对特征值进行读或写的操作。
通过SIFLE BLE APP连接板子，选择文件后可以升级

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板（支持的平台）。
手机设备。

menuconfig配置

使能蓝牙(BLUETOOTH)：
使能GAP, GATT Client, BLE connection manager：
使能NVDS：

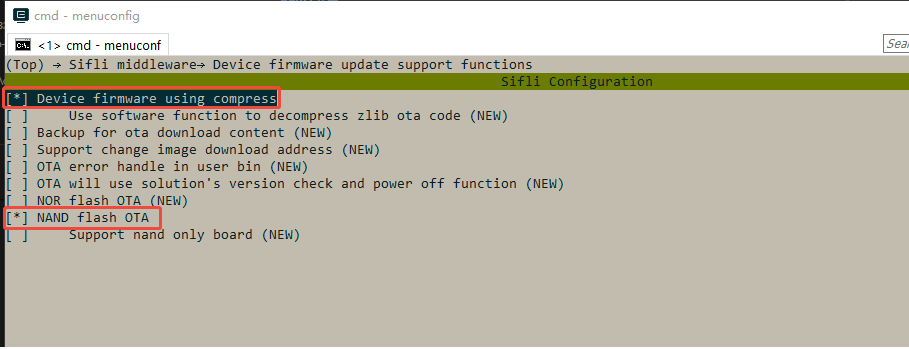

使能pingpong ota相关的内容：

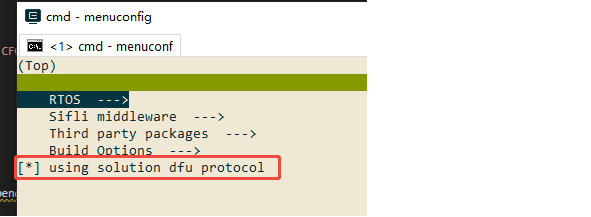

打开solution ota的宏：

其他接入相关注意事项

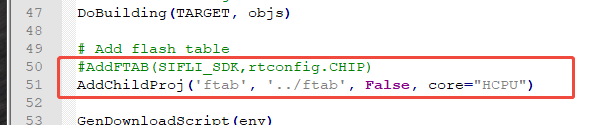

SConstruct FTAB需要通过addchildproj的方式添加

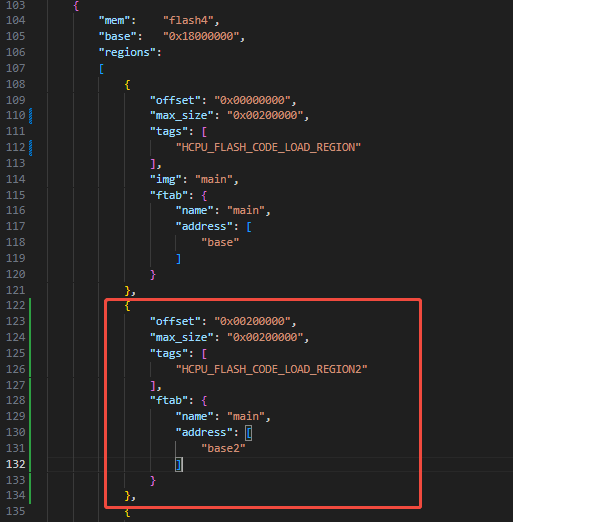

ptab.json 需要划分一个和HCPU_FLASH_CODE_LOAD_REGION一样大小的main, base2区域，作为pong区域

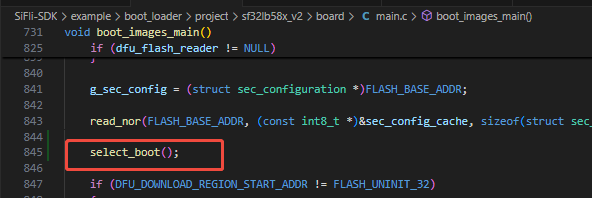

boot loader 需要添加跳转的逻辑，具体可以查看本例程的一系列实现
制作命令

.\imgtoolv37.exe gen_dfu --img_para main 0 0 --key=s01 --sigkey=sig --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0 --bksize=2048 --align=0

main待升级的bin的名字，如果是hcpu.bin 则填hcpu即可。 Bin名字后面的第一个参数用于压缩，16是使用压缩，0是不压缩。只能选择不压缩 Bin名字后面的第二个参数表示image id，hcpu是0，可以同时制作多个bin 然后要自行实现后续bin，是存放到备份区域，最后再安装，还是直接覆盖目标地址

手机操作操作如下图示意，搜索板子的BLE广播，点击对应设备，然后选择nand dfu，先选ctrl文件，然后选择hcpu为刚才制作的outmain.bin，最后点击start按钮

编译和烧录

切换到例程project目录，运行scons命令执行编译：

> scons --board=sf32lb58-lcd_n16r64n4 -j8

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速入门的相关介绍。

例程的预期结果

例程启动后：

可以被手机BLE APP搜到并连接，进行相应的GATT特质值read/write等操作。
可以搜索其他BLE设备，并连接和搜索连接上设备的GATT database，同时可以进行GATT read/write等操作。
可以用APP完成升级

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	07/2025	初始版本
