cpu_usage_profiler示例

源码路径：example/system/cpu_usage_profiler

支持的平台

sf32lb52-lcd_n16r8

概述

例程演示cpu_usage_profiler的配置使用，功能包括：

CPU使用统计：空闲时间（idle_run_time）、非空闲时间（other_run_time）、CPU使用率（默认2s统计一次）。
线程切换历史记录。记录每次线程切换的线程名、切换发生的时间。
中断历史记录。记录中断的中断号、中断触发时间。
CPU Usage Metrics。记录CPU空闲时间（idle time）、非空闲时间（other run time）、线程运行时间（thread run time）。支持：
- 周期打印。
- 通过Metrics Collector功能收集存储。

小技巧

线程切换、中断记录的时间是根据GTIMER计算的开机时间（秒/微秒）。
CPU Usage Metrics的统计信息在每次收集或者打印后清除重启开始统计。

例程的使用

硬件需求

运行该例程前，需要准备一块本例程支持的开发板。

menuconfig配置

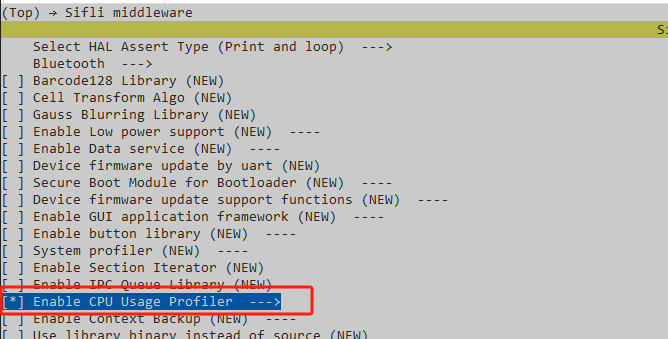

使能cpu usage profiler（总开关）：
配置任务切换记录数量：
配置中断历史记录（使能、配置记录数量）：
配置CPU Usage Metrics：

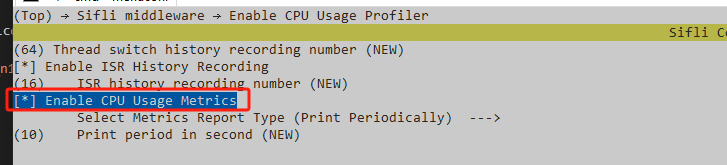

4.1 使能Metrics：

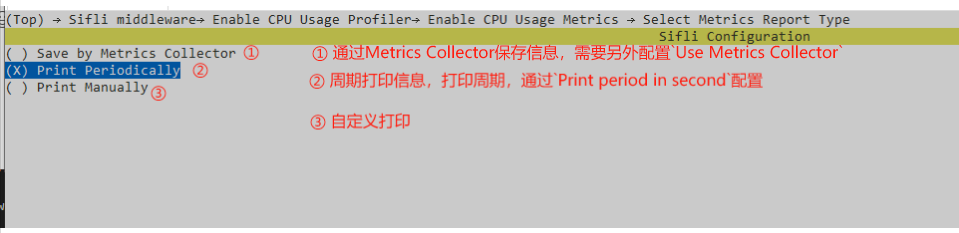

4.2 配置report type：

小技巧

本例程中，report type配成为周期打印。

编译和烧录

切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-lcd_n16r8 -j32

运行build_sf32lb52-lcd_n16r8_hcpu\uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考上手指南的相关介绍。

例程的预期结果

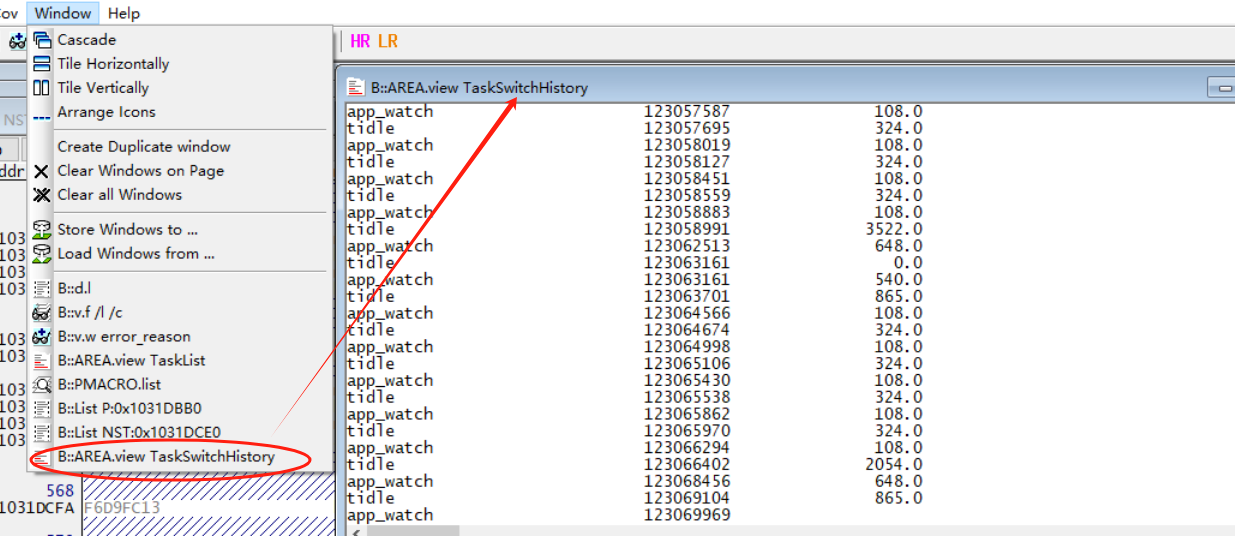

线程切换历史保存在thread_switch_hist，中断历史记录保存在isr_hist，可以通过ozone\T32等在线或者离线手段查看变量。比如，发生异常时，可以通过T32方便地看到线程切换记录：

配置CPU Usage Metrics为周期打印时，会周期打印CPU Usage信息（这里配置的打印周期为10s）：

07-03 17:59:52:616    [32m[328360] I/NO_TAG: ============================
07-03 17:59:52:625    [0m[32m[328382] I/NO_TAG: CPU Usage:    9.93/   9.94 (   0.15%)
07-03 17:59:52:632    [0m[32m[328411] I/NO_TAG: ========================================================
07-03 17:59:52:641    [0m[32m[328442] I/NO_TAG: thread      run_time(s)    load(%)
07-03 17:59:52:648    [0m[32m[328465] I/NO_TAG: --------------------------------------------------------
07-03 17:59:52:662    [0m[32m[328496] I/NO_TAG: [tshell  ]:    0.01    0.15%
07-03 17:59:52:672    [0m[32m[328518] I/NO_TAG: [tidle   ]:    9.93   99.85%
07-03 17:59:52:680    [0m[32m[328540] I/NO_TAG: [timer   ]:    0.00    0.00%
07-03 17:59:52:692    [0m[32m[328562] I/NO_TAG: [main    ]:    0.00    0.00%
07-03 17:59:52:813    [0m
07-03 18:00:02:607    [32m[656066] I/NO_TAG: ============================
07-03 18:00:02:619    [0m[32m[656087] I/NO_TAG: CPU Usage:    9.99/  10.00 (   0.07%)
07-03 18:00:02:627    [0m[32m[656112] I/NO_TAG: ========================================================
07-03 18:00:02:637    [0m[32m[656143] I/NO_TAG: thread      run_time(s)    load(%)
07-03 18:00:02:644    [0m[32m[656166] I/NO_TAG: --------------------------------------------------------
07-03 18:00:02:653    [0m[32m[656197] I/NO_TAG: [tshell  ]:    0.00    0.00%
07-03 18:00:02:660    [0m[32m[656218] I/NO_TAG: [tidle   ]:    9.99   99.93%
07-03 18:00:02:670    [0m[32m[656240] I/NO_TAG: [timer   ]:    0.01    0.07%
07-03 18:00:02:678    [0m[32m[656262] I/NO_TAG: [main    ]:    0.00    0.00%
07-03 18:00:02:801    [0m
07-03 18:00:12:602    [32m[983795] I/NO_TAG: ============================
07-03 18:00:12:607    [0m[32m[983816] I/NO_TAG: CPU Usage:    9.99/  10.00 (   0.07%)
07-03 18:00:12:809    [0m[32m[983841] I/NO_TAG: ========================================================
07-03 18:00:12:830    [0m[32m[983872] I/NO_TAG: thread      run_time(s)    load(%)
07-03 18:00:12:853    [0m[32m[983895] I/NO_TAG: --------------------------------------------------------
07-03 18:00:12:865    [0m[32m[983926] I/NO_TAG: [tshell  ]:    0.00    0.00%
07-03 18:00:12:874    [0m[32m[983948] I/NO_TAG: [tidle   ]:    9.99   99.93%
07-03 18:00:12:883    [0m[32m[983970] I/NO_TAG: [timer   ]:    0.01    0.07%
07-03 18:00:12:897    [0m[32m[983991] I/NO_TAG: [main    ]:    0.00    0.00%

支持的FINSH命令：

命令	说明
`cpu_prof_init`	初始化profiler功能
`cpu_prof_deinit`	取消profiler功能
`cpu_prof_reset`	重置CPU统计数据
`cpu`	打印CPU统计信息（如果使能了`CPU Usage Metrics`，也会打印各线程负载）

如下为cpu命令打印（这里使能了CPU Usage Metrics）:

07-03 23:35:53:806 TX:cpu
07-03 23:35:53:811    [32m[1049619] I/NO_TAG: CPU usage: 0.33
07-03 23:35:53:814
07-03 23:35:53:819    [0m[32m[1049637] I/NO_TAG: ============================
07-03 23:35:53:822    [0m[32m[1049659] I/NO_TAG: CPU Usage:    1.94/   1.95 (   0.34%)
07-03 23:35:53:828    [0m[32m[1049684] I/NO_TAG: ========================================================
07-03 23:35:53:832    [0m[32m[1049715] I/NO_TAG: thread      run_time(s)    load(%)
07-03 23:35:53:837    [0m[32m[1049739] I/NO_TAG: --------------------------------------------------------
07-03 23:35:53:839    [0m[32m[1049770] I/NO_TAG: [tshell  ]:    0.00    0.00%
07-03 23:35:53:844    [0m[32m[1049792] I/NO_TAG: [tidle   ]:    1.94   99.66%
07-03 23:35:53:848    [0m[32m[1049814] I/NO_TAG: [timer   ]:    0.01    0.34%
07-03 23:35:53:852    [0m[32m[1049836] I/NO_TAG: [main    ]:    0.00    0.00%

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	07/2025	初始版本
