基于AGif+LVGL(V9)的动画示例

源码路径：example/multimedia/agif/lvgl_v9

支持的平台

eh-lb525

概述

本例程包含两个带gif动画的表盘，用于示例基于agif + lvgl(V9)的动画实现，包含：

.gif通过eZIP.exe转成.c：
- 放置位置：src/resource/images/common/gif/
- 资源处理：src/resource/images/SConscript会对上述路径下的.gif进行编译，编译生成的.c可在project/build_xxx/src/resource/images/common/gif路径中查看。
小技巧

资源也可以手动调用/tools/png2ezip/eZIP.exe处理，命令格式可以通过运行eZIP.exe查看帮助。

gif显示

src/gui_apps/clock/app_clock_agif.c:

资源声明：

/* Image decalration */
LV_IMG_DECLARE(agif_icon);

gif控件创建和配置：

/* Create agif. */
lv_color_t bg_color;
p_clk_agif->gif = lv_gif_dec_create(parent, LV_EXT_IMG_GET(agif_icon), &bg_color, LV_COLOR_DEPTH);
RT_ASSERT(p_clk_agif->gif);
lv_obj_align(p_clk_agif->gif, LV_ALIGN_CENTER, 0, 0);

/* loop is enabled by default. */
lv_gif_dec_loop(p_clk_agif->gif, 1, 16);
/* This callback function is executed at the end of GIF playback. */
lv_gif_dec_end_cb_register(p_clk_agif->gif, agif_loop_end_func);

gif刷新暂停、恢复：

static rt_int32_t resume_callback(void)
{
    /* Resume gif animation refresh */
    lv_gif_dec_task_resume(p_clk_agif->gif);
    return RT_EOK;
}

static rt_int32_t pause_callback(void)
{
    /* Pause gif animation refresh */
    lv_gif_dec_task_pause(p_clk_agif->gif, 0);
    return RT_EOK;
}

gif销毁

/* Release gif context. */
lv_gif_dec_destroy(p_clk_agif->gif);
p_clk_agif->gif = NULL;

src/gui_apps/clock/app_clock_agif_2.c:
lv_gif_dec_create会自动创建lv timer用于gif周期刷新，此处示例是停掉（lv_gif_dec_task_pause）自动创建的lv timer，外部创建lv timer进行刷新。刷新代码如下：

static void agif_refresh_timer_cb(struct _lv_timer_t * t)
{
    /* Next frame. */
    int ret = lv_gif_dec_next_frame(p_clk_agif->gif);

    /* if ret == 0, it means that reach the last frame. */
    if (0 == ret)
    {
        /* Playback complete. */
        agif_loop_end_func();
        /* Replay it. */
        lv_gif_dec_restart(p_clk_agif->gif);
    }
}

例程的使用

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板（支持的平台）。

menuconfig配置

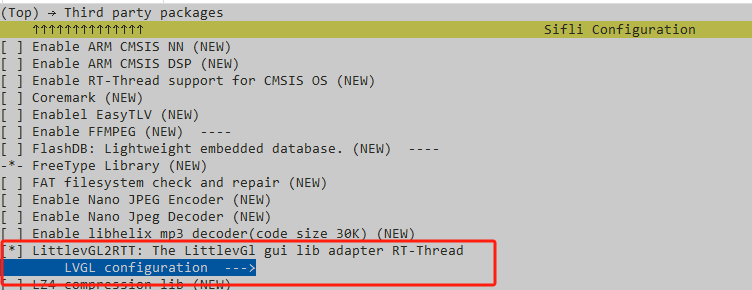

使能LVGL：

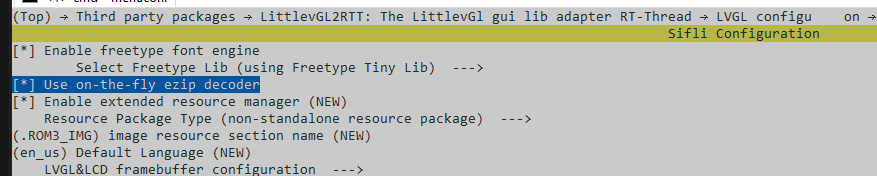

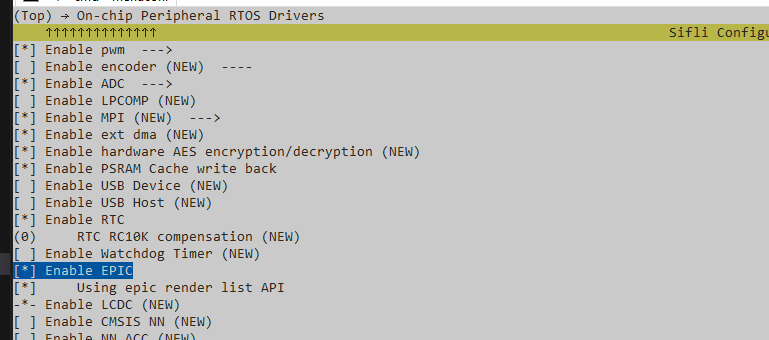

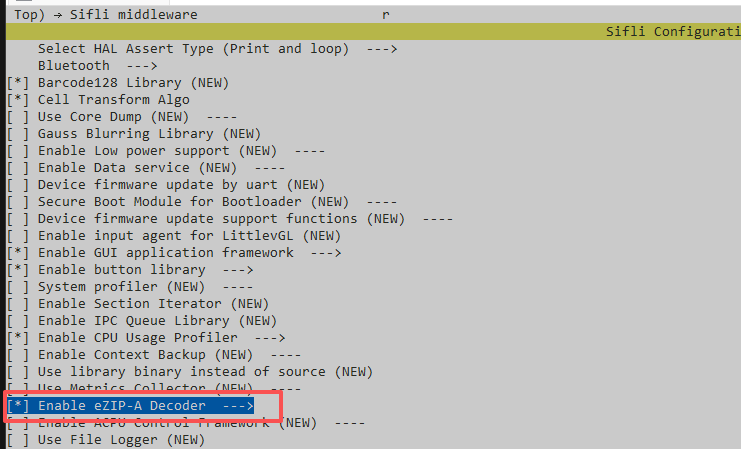

使能EPIC/EZIP：
根据使用的LCD配置屏驱。

编译和烧录

切换到例程project目录，运行scons命令执行编译：

> scons --board=eh-lb525 -j32

切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速上手的相关介绍。

例程的预期结果

例程启动后：

默认进入到agif表盘，agif_icon.gif循环刷新显示。
左右滑动可以在aigf和agif02表盘中切换。
agif.h中也有提供一些其它控制API，可以基于例程修改看效果。

异常诊断

编译报错，gif资源找不到：可如概述中所述，确认gif的.c是否正常生成。

参考文档

更新记录

版本	日期	发布说明
0.0.1	05/2025	初始版本
