LVGL v8 scrollbar 滚动条

lvsf_scrollbar 是 SiFli 为 lvsf_multlist 配套的滚动条（进度条）插件。multlist 在滑动时会发送 LV_EVENT_LIST_SCROLLBAR 事件，事件中携带当前页面进度信息；只要创建一个 scrollbar 控件并挂到 multlist 上，它就会自动监听该事件并显示列表滚动进度。进度条支持圆形和长条（方形）两种视觉样式。

  • 主要头文件：middleware/lvgl/lvsf/gui_widgets/lvsf_scrollbar.h

  • 依赖：lvsf_multlist

功能简介

  • 在 multlist 滑动时自动显示当前滚动位置与内容总长度的比例。

  • 支持长条（方形）和圆形两种样式。

  • 可配置滚动条保持显示时长与消失动画时长。

  • 可手动隐藏 / 显示，或设置为常显。

使用场景

  • 主菜单、卡片流等较长列表的滚动进度指示。

  • 需要在屏幕边缘显示一个细进度条或圆形进度指示的界面。

支持的开发板

scrollbar 没有独立的 SDK example，作为 multlist 的插件使用，运行环境与 lvgl_v8_multlist 例程一致：

  • sf32lb52-lcd_n16r8

  • sf32lb52-lchspi-ulp

配置与初始化

在 menuconfig 中启用对应组件（默认已开启）：

CONFIG_LVSF_USE_SCROLLBAR=y

在 multlist 初始化完成后，以 multlist 为父对象创建 scrollbar 即可。multlist 需要先打开 LV_MULTLIST_FLAG_SCROLLBAR flag，滑动时才会发送进度事件：

#include "lvsf_scrollbar.h"

/* 在 multlist 上使能 scrollbar 事件 */
lv_multlist_add_flag(multlist, LV_MULTLIST_FLAG_SCROLLBAR);

/* 创建长条样式滚动条，父对象为 multlist */
lv_obj_t *bar = lv_scrollbar_create(multlist, LV_SCROLLBAR_SQUARE_TYPE);

/* 可选：配置保持与消失动画时长（ms） */
lv_scrollbar_set_anim_time(multlist, 1500, 300);

备注

lv_scrollbar_create() 的父对象传 multlist 后，scrollbar 会自动处理 multlist 发出的 LV_EVENT_LIST_SCROLLBAR 事件，应用通常无需再手动调用 lv_scrollbar_update()。

API 说明

以下函数签名均逐字来自 lvsf_scrollbar.h。

接口函数

功能说明

参数 / 返回值说明

lv_obj_t *lv_scrollbar_create(lv_obj_t *parent, uint16_t type)

创建滚动条对象

parent：父对象（通常传 multlist）；type：LV_SCROLLBAR_SQUARE_TYPE（长条）/ LV_SCROLLBAR_CIRCLE_TYPE（圆形）；返回滚动条指针

void lv_scrollbar_update(lv_obj_t *scrollbar, lv_coord_t cur_pos, uint16_t ind_len, uint16_t tatol_len)

更新滚动条位置与显示比例

cur_pos：当前滚动位置；ind_len：滚动指示器长度；tatol_len：内容总长度

void lv_scrollbar_set_anim_time(lv_obj_t *parent, uint32_t hold_time, uint32_t disappear_time)

设置保持显示与消失动画时长

hold_time：保持显示时长（ms）；disappear_time：消失动画时长（ms）

void lv_scrollbar_set_hidden(lv_obj_t *scrollbar, bool is_hidden)

手动隐藏 / 显示滚动条

is_hidden：true 隐藏，false 显示

void lv_scrollbar_set_always_visible(lv_obj_t *scrollbar, bool is_always_visible)

设置是否常显

is_always_visible：true 始终显示，false 滑动后自动隐藏

典型用法

在 multlist 初始化流程末尾创建滚动条即可，完整示例（摘自主菜单初始化）：

lv_obj_t *multlist = lv_multlist_create(lv_scr_act());
/* ... 配置 multlist 大小、贝塞尔、间距、方向、item 回调、节点、对齐 ... */

lv_multlist_add_flag(multlist, LV_MULTLIST_FLAG_SCROLLBAR);
lv_scrollbar_create(multlist, LV_SCROLLBAR_SQUARE_TYPE);   /* 长条进度条 */

若要圆形样式，把类型换成 LV_SCROLLBAR_CIRCLE_TYPE：

lv_scrollbar_create(multlist, LV_SCROLLBAR_CIRCLE_TYPE);

效果展示

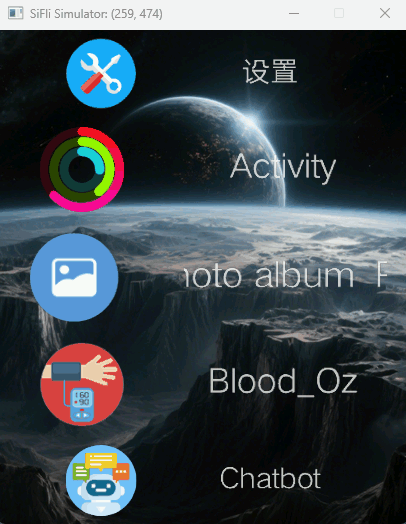

列表滑动时进度条随滚动位置实时更新：

scrollbar 效果

参考文档

  • SiFli-SDK 快速入门

  • 头文件：middleware/lvgl/lvsf/gui_widgets/lvsf_scrollbar.h

  • 相关控件：lvsf_multlist（列表容器）
