LVGL v8 多动画（multanim）

SiFli SDK 在 LVGL v8 上提供了一套面向场景切换的过渡动画封装，由两部分组成：

multanim 控件（lvsf_multanim.h）：把缩放、3D 翻转、轴向压缩、mask 渐隐等常用过渡动画封装成一个对象。应用只需创建实例、设置动画类型与主/次图像，再按 [0, 1024] 区间更新进度即可驱动动画，无需自己处理每帧的绘制逻辑。
switchanim 框架（lvsf_switchanim.h）：屏幕（界面）之间切换的动画调度框架，管理 enter/exit 动画的创建、播放、结束与回调，配合 BUILTIN_ANIMATION 宏把自定义动画注册到链接段。

场景切换过程中同一种动画会反复出现（如 APP 切换、TLV 切换、表盘切换），这套封装把重复的动画绘制逻辑集中实现，应用调用统一接口即可复用。

功能简介

封装缩放（Zoom）、3D 翻转（3D）、反向翻转带缩放（Switch）、半页翻转（Turn）、轴向压缩（Scale）、mask 渐隐（Fade）、中间向两侧打开（Open）等多种过渡动画。
翻书（Book）、飞梭（Shuttle）、百叶窗（Shutter）等动画仅在 58x 及后续芯片（依赖 GPU / VGLite）上可用。
动画以进度值 [0, 1024] 驱动，既支持由 LVGL 动画自动播放（lv_multanim_start_anim()），也支持由触摸/手势按帧手动推进（lv_multanim_set_process()）。
支持左右渐隐 mask 资源，可从文件路径加载或由应用直接构造 lv_img_dsc_t。
switchanim 框架通过优先级覆盖、链接段注册内置动画，实现界面切换动画的统一调度。

使用场景

手表/智能家居表盘、APP 列表之间的左右滑动切换。
TLV（title-list-view）等多列表控件的页面过渡。
进入/退出二级界面时的进入（enter）与退出（exit）动画。
需要按手指拖拽位置实时预览过渡效果的交互场景。

支持的开发板

参考 lvgl_v8_multanim 例程：

sf32lb52-lcd_n16r8
sf32lb52-lchspi-ulp
通用：55x 之后的开发板（如 58x、56x、52x）。

备注

3D、Roll、Turn、Scale 等动画依赖 GPU（LV_USE_GPU / EPIC）；Book、Shuttle、Shutter 依赖 VGLite（USING_VGLITE），仅 58x 及后续芯片可用。具体是否可用由编译配置和板级能力决定。

配置与初始化

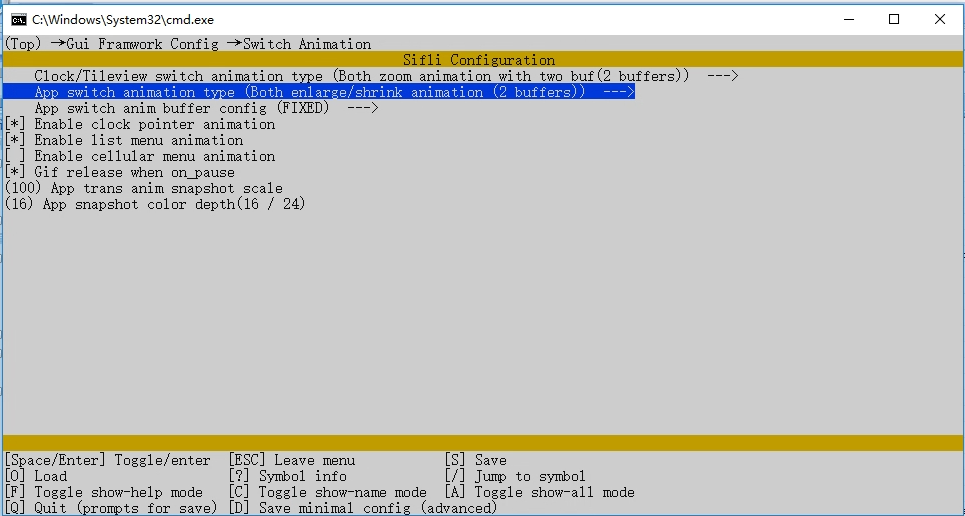

multanim 由 LVSF_USE_MULTANIM 开关控制，在 menuconfig 的 LittlevGL2RTT -> SiFli extend 中启用。标准 GUI 初始化流程会在 gui_lib_init() 中完成 switchanim 框架的初始化（lv_switchanim_init()），应用通常无需再次调用。

#include "lvsf.h"
#include "lvsf/gui_widgets/lvsf_multanim.h"
#include "lvsf/gui_widgets/lvsf_switchanim.h"

API 说明

multanim 控件接口（`lvsf_multanim.h`）

接口函数	功能说明	参数 / 返回值说明
`lv_obj_t lv_multanim_create(lv_obj_t parent)`	创建 multanim 动画实例	`parent`：父对象；返回创建的对象指针，失败返回 `NULL`
`lv_multanim_type lv_multanim_set_type(lv_obj_t *multanim, lv_multanim_type type)`	设置动画类型，需在启动动画前设置	`multanim`：实例；`type`：动画类型；返回设置前的动画类型
`void lv_multanim_set_dir(lv_obj_t *multanim, lv_multanim_dir dir)`	设置动画方向	`dir`：方向，可取 `LV_MULTANIM_LEFT/RIGHT/TOP/BOTTOM`，支持位或组合（如 `LV_MULTANIM_HOR`）
`void lv_multanim_set_major_img(lv_obj_t multanim, lv_obj_t major_img)`	设置主动画图像（必须设置）	`major_img`：主图像对象指针
`void lv_multanim_set_minor_img(lv_obj_t multanim, lv_obj_t minor_img)`	设置次动画图像	`minor_img`：次图像对象指针
`void lv_multanim_set_range(lv_obj_t *multanim, int32_t range)`	设置动画范围	`range`：动画范围值
`void lv_multanim_set_viewpoint(lv_obj_t multanim, lv_point_t start_v, lv_point_t *end_v)`	设置动画视角起止点	`start_v`/`end_v`：起始/结束视角点
`void lv_multanim_set_zoom(lv_obj_t *multanim, lv_coord_t start_zoom, lv_coord_t zoom_end)`	设置缩放起止值	`start_zoom`/`zoom_end`：起始/结束缩放值
`void lv_multanim_set_process(lv_obj_t *multanim, int32_t process)`	设置动画进度（核心控制接口）	`process`：进度值，范围 `[0, 1024]`
`void lv_multanim_set_mask(lv_obj_t multanim, const lv_img_dsc_t mask_l, const lv_img_dsc_t *mask_r)`	为蒙版类动画设置左右蒙版	`mask_l`/`mask_r`：左/右侧渐隐蒙版描述符；不需要时传 `NULL`
`int32_t lv_multanim_get_proc(lv_obj_t *multanim)`	获取当前动画进度	返回当前进度值
`lv_obj_t lv_multanim_get_major_img(lv_obj_t multanim)`	获取主动画图像对象	返回主图像对象指针
`lv_obj_t lv_multanim_get_minor_img(lv_obj_t multanim)`	获取次动画图像对象	返回次图像对象指针
`lv_img_dsc_t lv_multanim_create_mask(const void src)`	按路径读取蒙版图像描述符	`src`：蒙版文件/资源路径；返回蒙版描述符指针
`void lv_multanim_free_mask(lv_img_dsc_t *dsc)`	释放 `lv_multanim_create_mask()` 创建的蒙版描述符	`dsc`：待释放的蒙版描述符
`lv_multanim_type lv_multanim_get_type(lv_obj_t *multanim)`	获取当前动画类型	返回当前动画类型
`void lv_multanim_start_anim(lv_obj_t *multanim, uint32_t period, int32_t start_pro, int32_t end_pro, lv_anim_ready_cb_t ready_cb)`	启动自动播放动画	`period`：时长（ms）；`start_pro`/`end_pro`：起止进度 `[0,1024]`；`ready_cb`：动画结束回调

动画类型枚举（lv_multanim_type）：LV_MULTANIM_NONE、LV_MULTANIM_ZOOM、LV_MULTANIM_3D、LV_MULTANIM_SWITCH、LV_MULTANIM_TURN、LV_MULTANIM_SCALE、LV_MULTANIM_FADE、LV_MULTANIM_OPEN、LV_MULTANIM_ROLL、LV_MULTANIM_DRAG、LV_MULTANIM_BOOK、LV_MULTANIM_SHUTTLE、LV_MULTANIM_SHUTTER。

switchanim 框架接口（`lvsf_switchanim.h`）

接口函数	功能说明	参数 / 返回值说明
`lv_obj_t lv_baseanim_get_original_screen(lv_baseanim_t baseanim)`	获取动画对应的原始屏幕对象	返回原始屏幕对象指针
`lv_baseanim_para_t lv_baseanim_get_para(lv_baseanim_t baseanim)`	获取动画参数	返回参数结构体指针
`lv_baseanim_type lv_baseanim_get_type(lv_baseanim_t *baseanim)`	获取动画类型（enter/exit）	返回 `LV_BASEANIM_ENTER_TYPE` / `LV_BASEANIM_EXIT_TYPE` 等
`void lv_switchanim_init()`	初始化动画列表并加载所有动画	标准启动流程自动调用
`void lv_switchanim_load()`	加载所有动画	无返回值
`void lv_switchanim_deinit()`	反初始化动画列表	无返回值
`lv_baseanim_cb lv_switchanim_register_anim(char name, uint32_t major, lv_baseanim_progress_cb progress_cb)`	注册一个动画到列表	返回注册后的动画回调描述符
`void lv_switchanim_unregister_anim(uint32_t major)`	按 major 移除动画	无返回值
`void lv_switchanim_overwrite(const lv_baseanim_para_t enter_org, lv_baseanim_para_t enter_anim, const lv_baseanim_para_t exit_org, lv_baseanim_para_t exit_anim, uint32_t flag)`	按优先级覆盖 enter/exit 动画参数	`flag`：正向或反向动画标志
`lv_obj_t lv_switchanim_create(lv_obj_t parent, lv_obj_t enter_screen, lv_obj_t exit_screen, lv_baseanim_para_t enter_para, lv_baseanim_para_t exit_para)`	创建 switchanim 实例	返回实例句柄；`parent` 为 `NULL` 时挂到根屏幕
`void lv_switchanim_manual_run(lv_obj_t *switchanim, int32_t progress)`	手动按进度百分比推进动画帧	用于跟随手势的交互动画
`void lv_switchanim_manual_finish(lv_obj_t *switchanim, bool is_enter)`	手动结束动画	`is_enter`：结束后加载 enter 还是 exit 屏幕
`void lv_switchanim_auto_run(lv_obj_t *switchanim, uint32_t period, uint32_t progress, bool reverse)`	自动播放动画	`period`：时长；`progress`：起始进度；`reverse`：是否反向
`void lv_switchanim_set_finish_cb(lv_obj_t *switchanim, lv_switchanim_finish_cb finish_cb)`	设置动画结束回调	无返回值
`void lv_switchanim_set_path(lv_obj_t *switchanim, lv_baseanim_path path)`	设置进度增长的缓动路径	`path`：`LINE`/`EASE_IN`/`EASE_OUT`/`EASE_IN_OUT`
`void lv_switchanim_set_def_anim(uint16_t anim_major, uint16_t anim_minor)`	设置默认动画	无返回值
`lv_baseanim_cb *lv_switchanim_find_anim(uint32_t major)`	按 major 查找动画描述符	返回描述符指针

内置动画通过 BUILTIN_ANIMATION(anim_name, anim_major, anim_progress_cb) 宏注册到 switch_anim 链接段。

典型用法

最小使用流程：创建实例 → 设置类型 → 设置主/次图像 → 启动或按帧更新进度。

#include "lvsf/gui_widgets/lvsf_multanim.h"

static lv_obj_t *multanim;

void demo_multanim(void)
{
    lv_obj_t *scr = lv_scr_act();

    /* 1. 创建 multanim 实例 */
    multanim = lv_multanim_create(scr);
    lv_obj_set_size(multanim, lv_disp_get_hor_res(NULL), lv_disp_get_ver_res(NULL));
    lv_obj_center(multanim);

    /* 2. 创建主/次图像 */
    lv_obj_t *img1 = lv_img_create(multanim);
    lv_obj_t *img2 = lv_img_create(multanim);
    lv_obj_center(img1);
    lv_obj_center(img2);

    /* 3. 设置动画类型、方向与主/次图像 */
    lv_multanim_set_type(multanim, LV_MULTANIM_3D);
    lv_multanim_set_dir(multanim, LV_MULTANIM_HOR);
    lv_multanim_set_major_img(multanim, img1);
    lv_multanim_set_minor_img(multanim, img2);
    lv_multanim_set_zoom(multanim, LV_IMG_ZOOM_NONE, LV_IMG_ZOOM_NONE >> 1);

    /* 4. 自动播放：从进度 0 到 1024，时长 1000ms */
    lv_multanim_start_anim(multanim, 1000, 0, 1024, NULL);
}

跟随手势手动推进时，把手指偏移量映射到 [0, 1024] 后调用 lv_multanim_set_process()：

/* offset 为水平拖拽偏移，hor_res 为屏幕宽度 */
int32_t proc = (offset << 10) / hor_res;
lv_multanim_set_process(multanim, proc);

在 switchanim 框架中注册一个自定义 3D 切换动画：

static void turn3d_anim_progress(lv_baseanim_t *baseanim, lv_obj_t *anim_obj, int32_t progress)
{
    if (LV_BASEANIM_EXIT_TYPE == lv_baseanim_get_type(baseanim))
    {
        /* 创建 multanim 实例并设置类型、主图 */
        lv_multanim_set_process(switch_multanim, progress);
    }
    else
    {
        lv_multanim_set_minor_img(switch_multanim, anim_obj);
    }
}

BUILTIN_ANIMATION(turn3Danim, LV_SWITCHANIM_TURN_3D, turn3d_anim_progress);

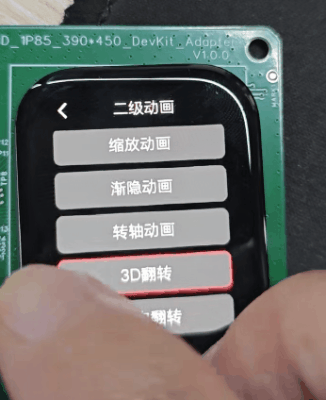

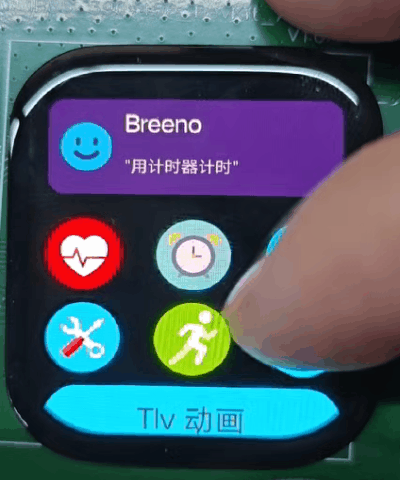

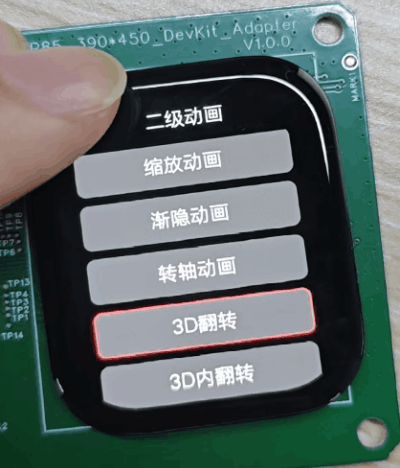

效果展示

参考文档

SiFli-SDK 快速入门
源码路径：middleware/lvgl/lvsf/gui_widgets/lvsf_multanim.h、middleware/lvgl/lvsf/gui_widgets/lvsf_switchanim.h
例程路径：example/multimedia/lvgl/lvgl_v8_multanim
