LVGL v8 序列帧动画（seqframe / seqimg）

SiFli SDK 在 LVGL v8 上提供了图片序列帧播放控件，对应 SDK 头文件为 lvsf/lv_seqimg.h（控件类名为 lv_seqimg）。它基于 LVGL 图片对象扩展，用于把一组图片按顺序逐帧播放，支持内存打包序列帧（lv_img_dsc_t 数组）和文件系统逐张图片（文件路径数组）两种资源来源，支持播放、暂停、按索引选帧和帧间隔设置。

备注

solution 文档中使用的 lv_seqframe_* 接口与当前 SDK v8 头文件 lvsf/lv_seqimg.h 中的 lv_seqimg_* 命名不同。本文 API 表格以 SDK 头文件为准；lv_seqframe_* 相关的播放模式、prefix 路径等功能描述可作为设计参考。

功能简介

把一组图片按顺序逐帧播放，支持内存数组和文件路径数组两种来源。
支持播放 / 暂停控制与按索引直接选帧显示。
支持设置帧播放间隔。
资源可以是固件内置打包的序列帧，也可以是文件系统中按序号命名的逐张图片。

使用场景

loading 动画、WiFi 连接中、充电动画等循环序列帧。
从视频抽帧后按顺序播放的简单动画。
需要在文件系统（如 SD 卡）中按序号存放并逐张加载帧的场景。

支持的开发板

通用 LVGL v8 例程支持的平台，55x 之后的开发板均可使用（如 58x、56x、52x）。

配置与初始化

序列帧控件由 lvsf/lv_seqimg.h 提供，随 LVGL v8 工程编译启用：

#include "lvsf/lv_seqimg.h"

API 说明

以下接口签名逐字取自 middleware/lvgl/lvsf/lv_seqimg.h：

接口函数	功能说明	参数 / 返回值说明
`lv_obj_t lv_seqimg_create(lv_obj_t parent)`	创建序列帧控件实例	`parent`：父对象；返回控件指针
`void lv_seqimg_src_array(lv_obj_t obj, const lv_img_dsc_t *dsc_array, uint16_t size)`	绑定内存中的序列帧描述符数组	`dsc_array`：`lv_img_dsc_t` 指针数组；`size`：帧数量
`void lv_seqimg_file_array(lv_obj_t obj, const char *file_path_array, uint16_t size)`	绑定文件系统中的图片路径数组	`file_path_array`：图片文件路径数组；`size`：帧数量
`void lv_seqimg_select(lv_obj_t *obj, uint16_t index)`	跳转到指定索引帧并显示	`index`：帧索引（从 0 开始）
`void lv_seqimg_play(lv_obj_t *obj)`	开始播放序列帧	无返回值
`void lv_seqimg_pause(lv_obj_t *obj)`	暂停播放	无返回值
`void lv_seqimg_set_period(lv_obj_t *obj, uint32_t period)`	设置帧播放间隔	`period`：帧间隔（ms）

典型用法

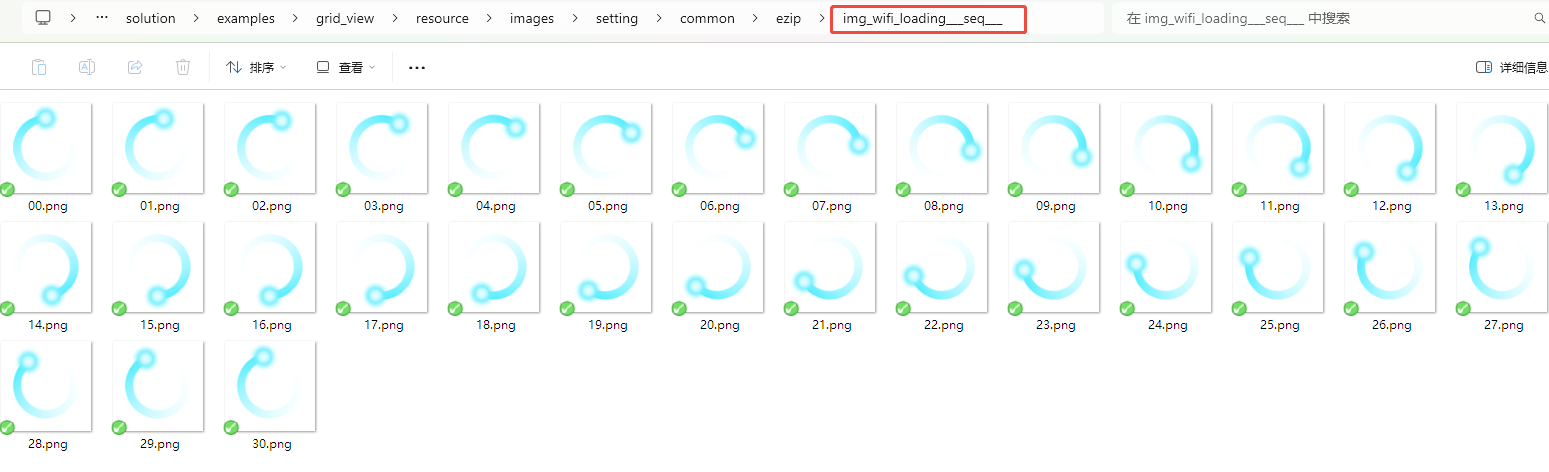

播放固件内置打包的序列帧：

/* dsc_array 为按播放顺序排列的 lv_img_dsc_t 指针数组，count 为帧数 */
lv_obj_t *seqframe = lv_seqimg_create(lv_scr_act());
lv_seqimg_src_array(seqframe, dsc_array, count);
lv_seqimg_set_period(seqframe, 50);   /* 帧间隔 50ms */
lv_seqimg_select(seqframe, 0);        /* 从第 0 帧开始 */
lv_obj_align(seqframe, LV_ALIGN_CENTER, 0, 0);
lv_seqimg_play(seqframe);

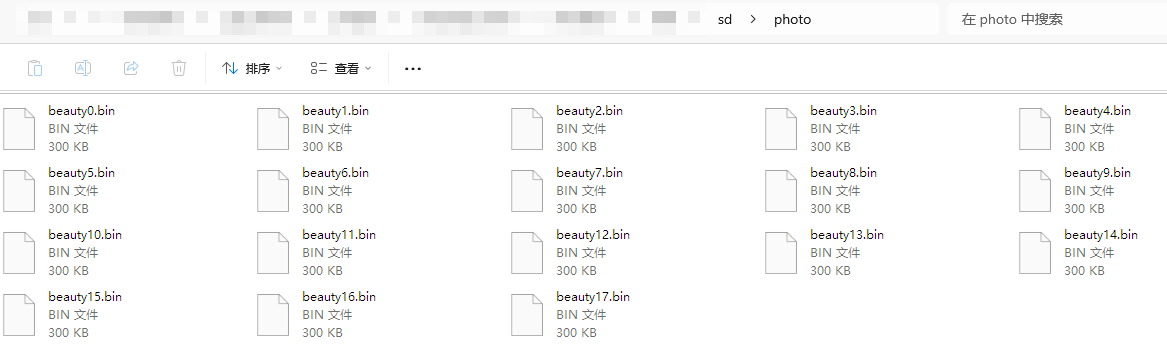

播放文件系统中按序号命名的逐张图片：

const char *paths[] = {"/sd/photo/beauty0.bin",
                       "/sd/photo/beauty1.bin",
                       "/sd/photo/beauty2.bin"};

lv_obj_t *seq = lv_seqimg_create(lv_scr_act());
lv_seqimg_file_array(seq, paths, 3);
lv_seqimg_set_period(seq, 500);
lv_seqimg_select(seq, 0);
lv_seqimg_play(seq);

备注

文件系统逐张播放时，外置资源文件应按播放顺序以“图片名 + 连续数字序号 + 统一后缀”命名，控件才能正确按索引加载。内置数组与文件数组二选一，不要对同一控件同时配置两种来源。

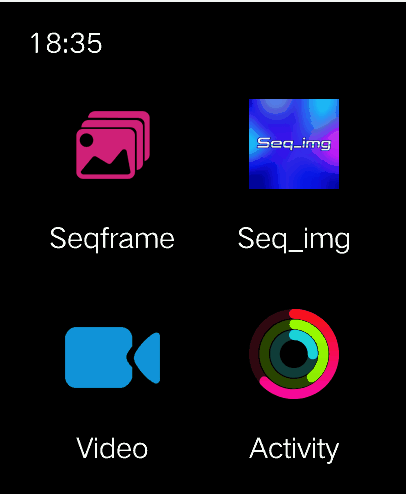

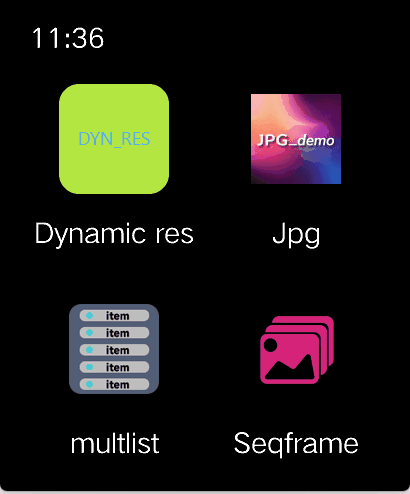

效果展示

参考文档

SiFli-SDK 快速入门
源码路径：middleware/lvgl/lvsf/lv_seqimg.h
