LVGL v8 APNG 动图（apng / ezipa）

SiFli SDK 在 LVGL v8 上基于 lvsf_ezipa 组件实现了 APNG（动态 PNG）格式图片的解析、播放与控制，对应头文件为 lvsf_ezipa.h。它适用于需要带透明度图片组成的序列帧动画场景，控件可解码 APNG 帧并按帧间隔自动播放，支持暂停、恢复、循环次数、缩放、透明度与播放结束回调。

备注

lv_ezipa_* 接口不在 solution/framework/gui_widget 目录下定义，当前实现位于 SDK 的 middleware/lvgl/lvsf/lvsf_ezipa.h，由 USING_EZIPA_DEC 开关控制。

功能简介

解析并播放 APNG（动态 PNG）序列帧动画，支持帧透明度。
支持暂停 / 恢复 / 延迟恢复播放。
支持设置循环次数（无限循环 / 播放 1 次 / 播放 N 次）。
支持强制设置帧间隔、缩放比例与透明度。
支持播放结束回调，以及基于前缀的多文件选择播放（NAND 文件系统）。

使用场景

带 alpha 通道的序列帧动画（如loading 动画、动态图标）。
需要循环播放并在结束时触发回调的一次性动画。
需要在页面 resume/pause 时同步控制播放与暂停的动画。

支持的开发板

通用 LVGL v8 例程支持的平台，55x 之后的开发板均可使用（如 58x、56x、52x）。需在 menuconfig 中启用 USING_EZIPA_DEC。

配置与初始化

APNG 播放由 USING_EZIPA_DEC 开关控制，在 menuconfig 中启用。颜色深度支持 16 位（RGB565）和 24 位（RGB888）。

#include "lvsf/lvsf_ezipa.h"

播放状态枚举（lv_ezipa_status_t）：LV_EZIPA_STOP（停止）、LV_EZIPA_CURR（当前帧）、LV_EZIPA_NEXT（下一帧）。

API 说明

以下接口签名逐字取自 middleware/lvgl/lvsf/lvsf_ezipa.h：

接口函数	功能说明	参数 / 返回值说明
`lv_obj_t lv_ezipa_create(lv_obj_t parent)`	创建 APNG 播放控件	`parent`：父对象；返回创建的控件指针
`void lv_ezipa_set_src(lv_obj_t ezipa, const char src)`	设置 APNG 文件源路径	`src`：APNG 文件路径（如 `"fs:/xxx.apng"`）
`void lv_ezipa_set_surface(lv_obj_t ezipa, const void src)`	设置 APNG 播放背景层	`src`：背景层数据源
`void lv_ezipa_pause(lv_obj_t *ezipa)`	暂停 APNG 播放	无返回值
`void lv_ezipa_resume(lv_obj_t *ezipa)`	恢复 APNG 播放	无返回值
`void lv_ezipa_resume_with_delay(lv_obj_t *ezipa, uint16_t delay_time)`	延迟恢复播放	`delay_time`：延迟时间（ms）
`void lv_ezipa_set_loop_times(lv_obj_t *ezipa, int times)`	设置播放循环次数	`times`：`EZIPA_LOOP_FOREVER`(-1) 无限循环；0 播放 1 次；N 播放 N 次
`void lv_ezipa_set_play_end_cb(lv_obj_t *ezipa, lv_ezipa_end_cb_t cb)`	设置播放结束回调	`cb`：原型为 `void ()(lv_obj_t ezipa)`；仅非循环模式下有效
`void lv_ezipa_set_interval(lv_obj_t *ezipa, int32_t interval)`	强制设置帧播放间隔	`interval`：帧间隔（ms），>0 时覆盖 APNG 内置间隔
`void lv_ezipa_set_zoom(lv_obj_t *ezipa, uint16_t zoom)`	设置 APNG 缩放比例	`zoom`：LVGL 标准缩放参数
`void lv_ezipa_set_opa(lv_obj_t *ezipa, uint16_t opa)`	设置 APNG 透明度	`opa`：0~255，0 全透，255 不透明
`void lv_ezipa_select(lv_obj_t *ezipa, uint8_t idx)`	选择待播放的前缀索引	仅在设置了 select prefix 时有效
`void lv_ezipa_set_select_prefix(lv_obj_t ezipa, const void ezipa_prefix, const void *surface_prefix, uint8_t max_num)`	设置多文件前缀播放	仅支持 NAND 文件系统；`max_num` 最大为 99

典型用法

创建 APNG 控件、设置源与背景层，并在页面生命周期中同步播放/暂停：

static lv_obj_t *p_apng = NULL;

static void apng_play_end_cb(lv_obj_t *ezipa)
{
    rt_kprintf("play end.\n");
}

static void on_start(void)
{
    p_apng = lv_ezipa_create(lv_scr_act());
    lv_ezipa_set_src(p_apng, APP_GET_IMG(apng));
    lv_ezipa_set_surface(p_apng, APP_GET_IMG(apng_thum));
    lv_ezipa_set_interval(p_apng, 50);
    lv_obj_center(p_apng);
}

static void on_resume(void)
{
    lv_ezipa_resume(p_apng);
}

static void on_pause(void)
{
    lv_ezipa_pause(p_apng);
}

备注

播放结束回调仅在非循环模式下被调用。默认 loop_times = -1 为无限循环，此时不会触发 play_end 回调。

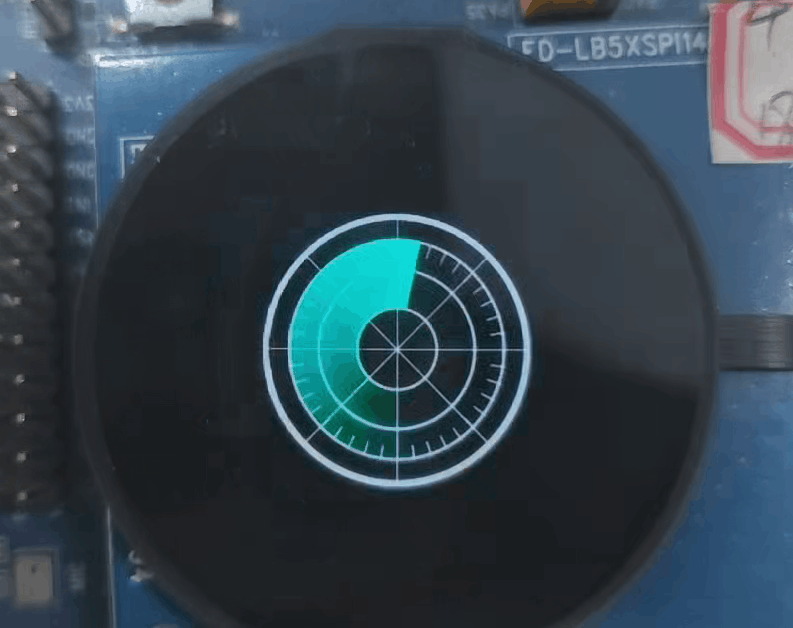

效果展示

注意事项

序列帧图片合成后的 APNG 文件后缀仍为 .png。
循环次数：-1 无限循环（默认）；0 播放 1 次；>0 按设定次数播放。
播放结束回调仅在非循环模式下有效。

参考文档

SiFli-SDK 快速入门
源码路径：middleware/lvgl/lvsf/lvsf_ezipa.h
