LVGL v8 弧形文本（arctext / curvetext）

SiFli SDK 在 LVGL v8 上提供了弧形文本（Arc Text）显示能力，对应 SDK 头文件为 lvsf_curvetext.h（控件类名为 lvsfcurve）。它在 lv_canvas 之上把字符沿圆弧排列绘制，支持设置文本沿圆弧的角度、半径，以及绘制圆弧背景线，常用于手表表盘边缘、环形菜单标题等弧形文字排版场景。

备注

solution 文档中使用的 lv_arctext_* 接口与当前 SDK v8 头文件 lvsf_curvetext.h 中的 lv_lvsfcurve_* 命名不同。本文 API 表格以 SDK 头文件为准；lv_arctext_* 相关的对齐、等间距、镜像等功能描述可作为设计参考。

功能简介

  • 把文本沿圆弧排列绘制，支持指定起始角度与半径。

  • 支持绘制圆弧背景线（半径、起止角度、颜色、线宽）。

  • 支持设置旋转中心点（pivot）。

  • 依赖 LVGL canvas（LV_USE_CANVAS）作为绘制后端。

使用场景

  • 手表表盘外圈环绕文字。

  • 环形菜单 / 圆形控件边缘的标题文字。

  • 需要文字沿圆弧排列、配合圆弧刻度线的界面。

支持的开发板

通用 LVGL v8 例程支持的平台，55x 之后的开发板均可使用（如 58x、56x、52x）。需在 lv_conf.h 中启用 LV_USE_CANVAS，并在 menuconfig 中启用 LVSF_USE_CURVE。

配置与初始化

弧形文本依赖 LVGL canvas，需先在 lv_conf.h 中开启：

LV_USE_CANVAS  1

并在 menuconfig 的 LittlevGL2RTT -> SiFli extend 中启用 LVSF_USE_CURVE。

#include "lvsf/lvsf_curvetext.h"

API 说明

以下接口签名逐字取自 middleware/lvgl/lvsf/lvsf_curvetext.h：

接口函数

功能说明

参数 / 返回值说明

lv_obj_t *lv_lvsfcurve_create(lv_obj_t *parent)

创建弧形文本（curve）对象

parent：父对象；返回创建的对象指针

void lv_lvsfcurve_set_buf(lv_obj_t *curve, uint16_t txt_width, uint16_t txt_height)

设置弧形文本绘制缓冲区尺寸

txt_width/txt_height：文本区域宽高（像素）

void lv_lvsfcurve_set_pivot(lv_obj_t *curve, lv_coord_t x, lv_coord_t y)

设置旋转中心点（pivot）

x/y：中心点坐标

void lv_lvsfcurve_draw_arc(lv_obj_t *curve, lv_coord_t r, int32_t start_angle, int32_t end_angle, lv_color_t color, lv_coord_t width)

绘制圆弧背景线

r：半径；start_angle/end_angle：起止角度；color：颜色；width：线宽

void lv_lvsfcurve_text(lv_obj_t *curve, char *text, int angle, int r, lv_color_t color, int size)

沿圆弧绘制文本

text：待显示文本；angle：起始角度；r：半径；color：颜色；size：字号

典型用法

创建弧形文本对象、设置缓冲区与中心点，再沿圆弧绘制文字和圆弧线：

lv_obj_t *arc = lv_lvsfcurve_create(parent);
lv_obj_set_size(arc, LV_HOR_RES_MAX >> 1, LV_HOR_RES_MAX >> 1);
lv_obj_center(arc);

/* 设置绘制缓冲区与旋转中心 */
lv_lvsfcurve_set_buf(arc, LV_HOR_RES_MAX >> 1, LV_HOR_RES_MAX >> 1);
lv_lvsfcurve_set_pivot(arc, LV_HOR_RES_MAX >> 2, LV_HOR_RES_MAX >> 2);

/* 沿圆弧绘制文字：从 0 度方向开始，半径 80，白色 */
lv_lvsfcurve_text(arc, "ARCTEXT", 0, 80, LV_COLOR_WHITE, 20);

/* 绘制一条圆弧背景线 */
lv_lvsfcurve_draw_arc(arc, 80, 0, 360, LV_COLOR_BLUE, 2);

效果展示

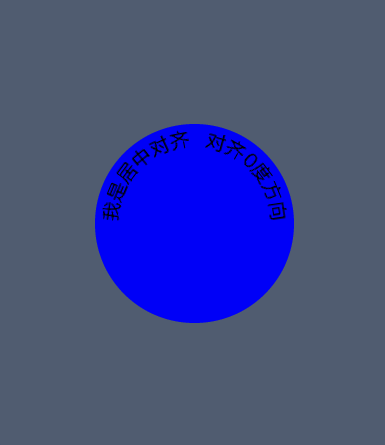

arctext 弧形文本效果
