日志使用示例

源码路径：example/system/ulog

支持的平台

  • sf32lb52-lcd系列

  • sf32lb56-lcd系列

  • sf32lb58-lcd系列

编译和烧录

切换到例程 project 目录，运行 scons 命令执行编译：

scons --board=sf32lb52-lchspi-ulp -j32

概述

本例程演示如何使用 RT-Thread ulog 日志组件，主要功能包括：

  • LOG_X API 使用：演示 LOG_D、LOG_I、LOG_W、LOG_E、LOG_RAW 五种日志级别的使用方法

  • ulog_hexdump 使用：演示十六进制数据打印功能

  • 动态日志过滤：通过 ulog_lvl、ulog_tag、ulog_kw 命令动态调整日志输出

  • 日志级别原理：帮助理解编译时级别和运行时过滤的区别

代码中使用 ulog 打印日志

定义日志标签和级别

在代码中使用 ulog 前，必须先定义 LOG_TAG 和 LOG_LVL：

#define LOG_TAG              "example"         // 该模块对应的标签
#define LOG_LVL              LOG_LVL_DBG       // 该模块的日志输出级别(DBG=7)
#include <ulog.h>                             // 必须在 LOG_TAG 与 LOG_LVL 下面

LOG_X API 级别说明

日志级别定义在 ulog_def.h 文件中：

LOG_X 宏

级别值

含义

颜色

LOG_E

3

ERROR (错误)

红色

LOG_W

4

WARNING (警告)

黄色

LOG_I

6

INFO (信息)

绿色

LOG_D

7

DEBUG (调试)

蓝色

LOG_RAW

无

原始输出，绕过级别过滤

无

使用测试示例

int ulog_test(int argc, char **argv)
{
    static uint8_t buf[128];
    int i = 0;

    for (i = 0; i < sizeof(buf); i++)
    {
        buf[i] = i;
    }

    /* output different level log by LOG_X API */
    LOG_D("LOG_D: RT-Thread is an open source IoT operating system from China.\n");
    LOG_I("LOG_I: RT-Thread is an open source IoT operating system from China.\n");
    LOG_W("LOG_W: RT-Thread is an open source IoT operating system from China.\n");
    LOG_E("LOG_E: RT-Thread is an open source IoT operating system from China.\n");
    LOG_RAW("LOG_RAW: RT-Thread is an open source IoT operating system from China.\n");
    ulog_hexdump("buf_dump_test", 16, buf, sizeof(buf));
    rt_thread_mdelay(10);

    return 0;
}
MSH_CMD_EXPORT(ulog_test, ulog test.);

ulog 配置选项说明

在编译界面输入 sdk.py menuconfig 进入，在 RT-Thread Components → Utilities → Enable ulog 下配置：

配置项

说明

Enable ulog

使能 ulog

The static output log level

编译时静态日志输出级别。比设定级别低的 LOG_X 将不会被编译到 ROM 中

Enable ISR log

使能中断 ISR 日志，即在 ISR 中也可以使用日志输出 API

Enable assert check

使能断言检查

The log's max width

日志的最大长度

Enable async output mode

使能异步日志输出模式

log format

日志格式配置（颜色、时间、线程信息等）

Enable console backend

使能控制台作为后端

Enable file backend

ulog 的文件后端

Enable runtime log filter

使能运行时日志过滤器（动态过滤）

Enable syslog format log and API

启用 syslog 格式日志

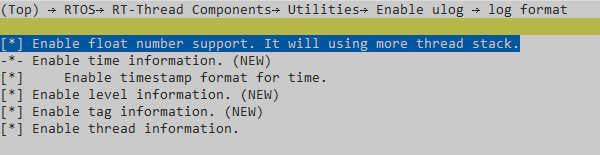

日志格式配置 (log format)

在 RT-Thread Components → Utilities → Enable ulog → log format 下配置：

配置项

说明

Enable float number support

浮点型数字的支持

Enable color log

带颜色的日志

Enable time information

时间信息

Enable timestamp format for time

包括时间戳

Enable level information

级别信息

Enable tag information

标签信息

Enable thread information

线程信息

动态过滤配置注意事项

syslog 模式与普通模式的区别

[!IMPORTANT] Enable syslog format log and API 和 Enable runtime log filter 是两个独立的配置：

  • ULOG_USING_SYSLOG 关闭时，ULOG_USING_FILTER 默认也关闭（需要显式开启）

  • ULOG_USING_SYSLOG 开启时，会自动选中 ULOG_USING_FILTER

syslog 开启 vs 关闭的区别

特性

syslog 开启

syslog 关闭

日志格式

<7>01-01 00:00:01 example tshell: LOG_D: ...

D/example (0): LOG_D: ...

级别表示

<优先级> 格式

D/, I/, W/, E/ 前缀

ulog_lvl 设置值

需要设 255 才能全部显示

设 7 即可全部显示

过滤方式

位掩码 (1 << level)

大小比较 (level > filter)

本例程配置

当前例程 proj.conf 配置：

CONFIG_RT_USING_ULOG=y
CONFIG_ULOG_USING_ISR_LOG=y
CONFIG_ULOG_OUTPUT_FLOAT=y
CONFIG_ULOG_TIME_USING_TIMESTAMP=y
CONFIG_ULOG_OUTPUT_THREAD_NAME=y
CONFIG_ULOG_USING_SYSLOG=y

其中 CONFIG_ULOG_USING_SYSLOG=y 会自动选中 CONFIG_ULOG_USING_FILTER=y。

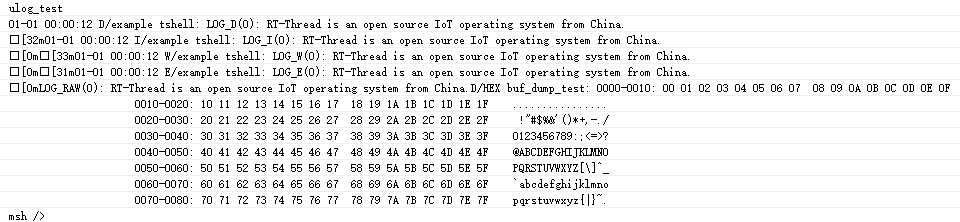

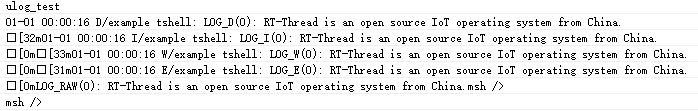

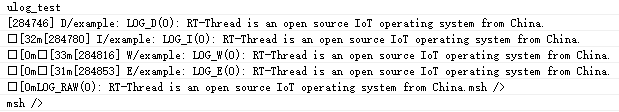

示例输出

编译烧录后，串口输出如下：

01-01 00:00:01 D/example tshell: LOG_D: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 I/example tshell: LOG_I: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.
D/HEX buf_dump_test: 0000-0010: 00 01 02 03 04 05 06 07  08 09 0A 0B 0C 0D 0E 0F    ................

动态过滤测试

动态过滤命令概述

ulog 支持三种运行时动态过滤方式：

命令

功能

说明

ulog_tag [tag]

按标签过滤

tag 为空时取消标签过滤

ulog_lvl <level>

按级别过滤

level 取值见下文

ulog_kw [keyword]

按关键词过滤

keyword 为空时取消关键词过滤

ulog_filter

查看当前过滤设置

显示所有过滤条件

过滤规则：以上过滤条件是同时生效的，只有同时满足所有过滤条件的日志才会输出。

运行测试命令

ulog_test

按标签全局过滤

命令格式：ulog_tag [tag]，tag 为空时取消标签过滤。

该过滤方式可以对所有日志执行按标签过滤，只有包含标签信息的日志才允许输出。

标签 (TAG) 是日志输出时表示来源模块/组件的字符串，定义在代码的 LOG_TAG 宏中。

示例：有 wifi.driver、wifi.mgnt、audio.driver 3种标签的日志，当设定过滤标签为 wifi 时，只有标签为 wifi.driver 及 wifi.mgnt 的日志会输出，标签为 audio.driver 的日志将被过滤掉。

过滤原理：ulog_tag 使用前缀匹配，设置 wifi 会匹配所有以 wifi 开头的标签。

# 设置标签过滤，只显示包含"wifi"标签的日志
ulog_tag wifi

# 取消标签过滤，显示所有标签的日志
ulog_tag

按关键词全局过滤

命令格式：ulog_kw [keyword]，keyword 为空时取消关键词过滤。

该过滤方式可以对所有日志执行按关键词过滤，包含关键词信息的日志才允许输出。

# 设置关键词过滤，只显示包含"ERROR"关键词的日志
ulog_kw ERROR

# 取消关键词过滤
ulog_kw

查看过滤器信息

在设定完过滤参数后，输入 ulog_filter 命令可以查看当前过滤信息：

ulog_filter

输出示例：

current filter info:
level: 248
tag: wifi
keyword: ERROR

syslog 开启时的等级设置

当前例程 CONFIG_ULOG_USING_SYSLOG=y 已开启，使用位掩码方式，ulog_lvl 参数是掩码值：

命令

掩码值

二进制

控制的级别

ulog_lvl 128

128

10000000

控制 LEVEL 7 (DEBUG)

ulog_lvl 64

64

01000000

控制 LEVEL 6 (INFO)

ulog_lvl 32

32

00100000

控制 LEVEL 5 (NOTICE)

ulog_lvl 16

16

00010000

控制 LEVEL 4 (WARNING)

ulog_lvl 8

8

00001000

控制 LEVEL 3 (ERROR)

位与级别对应关系（syslog.h定义）：

  • bit0=EMERG(0), bit1=ALERT(1), bit2=CRIT(2), bit3=ERR(3), bit4=WARNING(4), bit5=NOTICE(5), bit6=INFO(6), bit7=DEBUG(7)

过滤逻辑：LOG_MASK(LOG_PRI(level)) & ulog.filter.level，只有当日志级别的对应位为1时才显示。

LOG_RAW 不经过级别过滤，总是输出。

测试步骤

  1. 查看当前过滤设置

ulog_filter

  1. 设置为全部显示 (syslog模式需要255)

ulog_lvl 255
ulog_test

  1. 只显示 ERROR (8)

ulog_lvl 8
ulog_test

  1. 只显示 WARNING 及以下 (24)

ulog_lvl 24
ulog_test

  1. 只显示 INFO 及以下 (120)

ulog_lvl 120
ulog_test

  1. 只显示 DEBUG 及以下 (248)

ulog_lvl 248
ulog_test

  1. 恢复全部显示 (255)

ulog_lvl 255
ulog_test

完整交互日志

以下是一次完整的动态过滤测试过程（LOG_RAW 不受级别控制，始终输出）：

msh />ulog_lvl 255
msh />ulog_test
01-01 00:00:01 D/example tshell: LOG_D: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 I/example tshell: LOG_I: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:00:01 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.
D/HEX buf_dump_test: ...

msh />ulog_lvl 8
msh />ulog_test
01-01 00:00:10 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.

msh />ulog_lvl 24
msh />ulog_test
01-01 00:00:20 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:00:20 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.

msh />ulog_lvl 120
msh />ulog_test
01-01 00:00:30 I/example tshell: LOG_I: RT-Thread is an open source IoT operating system from China.
01-01 00:00:30 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:00:30 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.

msh />ulog_lvl 248
msh />ulog_test
01-01 00:00:40 D/example tshell: LOG_D: RT-Thread is an open source IoT operating system from China.
01-01 00:00:40 I/example tshell: LOG_I: RT-Thread is an open source IoT operating system from China.
01-01 00:00:40 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:00:40 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.
D/HEX buf_dump_test: ...

msh />ulog_lvl 255
msh />ulog_test
01-01 00:01:00 D/example tshell: LOG_D: RT-Thread is an open source IoT operating system from China.
01-01 00:01:00 I/example tshell: LOG_I: RT-Thread is an open source IoT operating system from China.
01-01 00:01:00 W/example tshell: LOG_W: RT-Thread is an open source IoT operating system from China.
01-01 00:01:00 E/example tshell: LOG_E: RT-Thread is an open source IoT operating system from China.
LOG_RAW: RT-Thread is an open source IoT operating system from China.
D/HEX buf_dump_test: ...

hexdump 输出使用

ulog_hexdump 用于以十六进制格式输出数据：

uint8_t buf[128];
for (int i = 0; i < sizeof(buf); i++)
{
    buf[i] = i;
}
ulog_hexdump("buf_dump_test", 16, buf, sizeof(buf));

输出示例：

D/HEX buf_dump_test: 0000-0010: 00 01 02 03 04 05 06 07  08 09 0A 0B 0C 0D 0E 0F    ................
                         0010-0020: 10 11 12 13 14 15 16 17  18 19 1A 1B 1C 1D 1E 1F    ................

ulog_hexdump 使用 DEBUG 级别 (level=7)，因此当运行时过滤级别低于 7 时，hexdump 输出不会显示。只有设置 ulog_lvl 255 (syslog模式) 或 ulog_lvl 7 (非syslog模式) 时才能看到 hexdump 输出。

在中断ISR中使用

ulog 支持在中断 ISR 中输出日志，但默认没有开启。使用时在 menuconfig 中打开 Enable ISR log 选项即可，API 与线程中使用方式一致。

参考文档

更新记录

版本

日期

发布说明

0.0.1

1/2025

初始版本

0.0.2

5/2025

完善动态过滤配置说明，修正 syslog 模式等级设置
