EPIC

HAL EPIC模块提供抽象的软件接口操作硬件EPIC模块，EPIC为一个2D图形引擎，它支持的特性

主要特性

  • alpha混叠两幅图片并保存到输出buffer

  • 以任意点为中心旋转图片（前景图片）, 将旋转后的图片与背景图片混叠，保存混叠后的结果到输出buffer

  • 缩小/放到图片（前景图），将缩放后的图片与背景图混叠，保存混叠后的结果到输出buffer

  • 一次GPU操作支持先旋转后缩放，不需要中间缓存buffer

  • 在给定buffer中填充不透明或半透明色

  • 所有的图形操作支持轮询和中断模式

  • 输入和输出颜色格式不同即可实现颜色格式的自动转换

  • 混叠的两幅图大小可以不同并部分重叠，还可以指定混叠后区域的一部分作为输出区域写入输出buffer

  • 背景图和输出图可以复用同一个buffer， 比如背景图和输出图都使用frame buffer

  • 输入图片格式支持EZIP

  • 支持小数坐标混叠(55X 不支持)

输入输出限制

功能

支持的格式

55X

58X

56X

52X

横向缩放

所有芯片能支持的颜色格式

3.8, 即缩小8倍，放大256倍, 精度1/256

10.16, 即缩小1024倍，放大65536倍, 精度1/65536

同58X

同58X

纵向缩放

所有芯片能支持的颜色格式

横向纵向缩放倍数固定一样，不能分开配置

10.16, 即缩小1024倍，放大65536倍, 精度1/65536，
且可以和横向缩放系数不一样

同58X

同58X

旋转

除EZIP、YUV格式之外
另外A4/A8做mask时不能旋转

[0 ~ 3600], 单位为0.1度

同55X

同55X

同55X

水平镜像

所有芯片能支持的颜色格式

支持

支持

支持

支持

垂直镜像

除EZIP格式之外

不支持

不支持

不支持

支持

备注

  • 旋转和缩放支持同时进行，并且支持同一锚点, 支持任意锚点。

  • 镜像支持任意锚点,且不能和旋转、缩放同时进行。

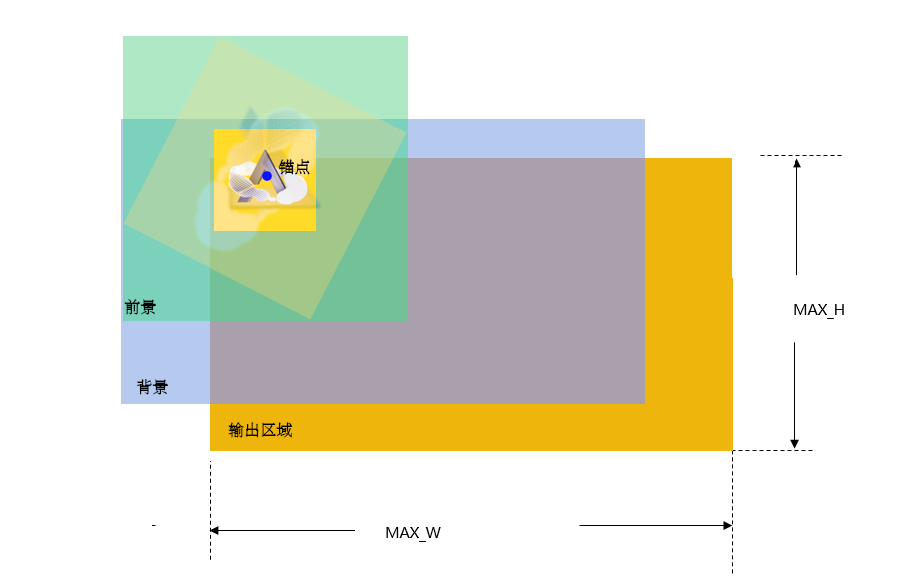

  • 前景、背景、输出区域的并集不超过1024*1024像素(其中前景指绕任意锚点变形后的图像区域(包括锚点和旋转前图片))

例如, 前景图为绕图片外锚点旋转并放大后, 与背景、输出区域的并集不超过1024

EPIC限制说明

颜色格式支持

输入颜色格式支持

55X

58X

56X

52X

RGB565/ARGB8565/RGB888/ARGB88888

Y

Y

Y

Y

L8

N

Y

Y

Y

A4/A8 (Mask,Overwrite,Fill)

N

Y

Y

Y

YUV(YUYV/UYVY/iYUV)

N

N

Y

Y

A2 (Fill)

N

N

N

Y

输出颜色格式支持

55X

58X

56X

52X

RGB565/ARGB8565/RGB888/ARGB88888

Y

Y

Y

Y

关图像问题的建议

  • 用于旋转或缩放的图像在最外一圈加上一些透明像素(或者背景色),防止缩放时出现切边和旋转时出现锯齿

  • 为防止缩放出现不连续,对于连续缩放场景缩放系数差值要大于1/256(即缩放精度不能超过1/256)

  • 虽然旋转和缩放可以同时进行，但建议一次只执行一种变换以保证更好的输出图形质量

  • 放大时建议使用图片左上角作为锚点，防止出现锚点抖动

  • EZIP格式的图片不能用于旋转

详细的API说明请参考EPIC 。

颜色在sram的存储格式

bit31~bit25

bit24~bit17

bit16~bit8

bit7~bit0

RGB565

/

/

R4~R0G5~G3

G2~G0B4~B0

ARGB8565

/

A7 ~ A0

R4~R0G5~G3

G2~G0B4~B0

RGB888

/

R7 ~ R0

G7 ~ G0

B7 ~ B0

ARGB8888

A7 ~ A0

R7 ~ R0

G7 ~ G0

B7 ~ B0

A8

D7 ~ D0

C7~C0

B7~B0

A7~A0

A4

/

/

D3~D0C3~C0

B3~B0A3~A0

A2

/

/

H1H0G1G0F1F0E1E0

D1D0C1C0B1B0A1A0

备注

颜色数据均是紧密存放，在A2/A4/A8格式中ABCDEFGH代表像素点(从左到右显示)

使用HAL EPIC

首先调用 HAL_EPIC_Init() 初始化HAL EPIC. 在 EPIC_HandleTypeDef 结构中需指定EPIC实例（即使用的EPIC硬件模块），芯片只有一个EPIC实例 hwp_epic 。 初始化之后即可调用各种图形操作的接口处理数据。

例如，

static EPIC_HandleTypeDef epic_handle;

void init_epic(void)
{ 	// Initialize driver and enable EPIC IRQ
	HAL_NVIC_SetPriority(EPIC_IRQn, 3, 0);
	HAL_NVIC_EnableIRQ(EPIC_IRQn);

	epic_handle.Instance = hwp_epic;
	HAL_EPIC_Init(&epic_handle);
}

/* EPIC IRQ Handler */
void EPIC_IRQHandler(void)
{
    HAL_EPIC_IRQHandler(&epic_handle);
}

HAL_EPIC_BlendStartEx_IT() 用于中断模式的填充、混叠、旋转和缩放操作， 需要在中断服务程序中调用 HAL_EPIC_IRQHandler() 处理中断。

混叠示例

如图1所示，示例blend_img中将一个图片的一部分叠到一个背景上：

  1. 前景图所在区域的坐标为(10, 20)~(59,79)，背景图所在区域的坐标为(0,0)~(99,99), 混叠区域坐标为(5,10)~(44,59)，所有坐标均为一个坐标系中的数值

  2. 前景图以100的透明度与背景混叠

混叠后(5,10)~(44,59)区域的颜色值被顺序写入到背景buffer，其中与前景重叠的部分（画叉的部分，即区域[10,20]~[44,59]）为混叠后的颜色，非重叠部分则是保持背景图中本来的颜色。

需要注意的是所有的数据buffer均为对应区域左上角像素的存放地址，例如p_fg_img->data指向前景图的坐标(10,20)所在像素的颜色值，outout_img.data指向输出区域的左上角像素，即(5,10)的颜色值。 output_img.width和output_img.total_width的设置，output_img.width表示输出区域的宽度，即44-5+1=40， 但output_img.total_width表示输出buffer的宽度，因为输出buffer对应的图形大小为100*100，所以output_img.total_width应设为100， 这样EPIC在写完一行40个像素的数据后，会跳过余下的60个像素，继续更新下一行的数据。 fg_img和bg_img的width和total_width也是相同的含义。

Figure 1: Blending

void epic_cplt_callback(EPIC_HandleTypeDef *epic)
{
    /* release the semaphore to indicate epic operation done */
    sema_release(epic_sema);
}

/* blend the foreground with background image using 100 opacity (0 is transparent, 255 is opaque)
 * output buffer is same as background image buffer, usually they're both frame buffer.
 *
 */
void blend_img(void)
{
    EPIC_LayerConfigTypeDef layers[2];

    EPIC_LayerConfigTypeDef *p_bg_img = &layers[0];
    EPIC_LayerConfigTypeDef *p_fg_img = &layers[1];
    EPIC_LayerConfigTypeDef output_img;
    HAL_StatusTypeDef ret;
    uint32_t buffer_start_offset;

    /* foreground image, its coordinate (10,20)~(59,79), buffer size is 50*60 */
    HAL_EPIC_LayerConfigInit(p_fg_img);
    p_fg_img->data = fg_img_buf;
    p_fg_img->x_offset = 10;
    p_fg_img->y_offset = 20;
    p_fg_img->width = 50;
    p_fg_img->height = 60;
    p_fg_img->total_width = 50;
    p_fg_img->color_mode = EPIC_COLOR_RGB565;
    p_fg_img->alpha = 100;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_LayerConfigInit(p_bg_img);
    p_bg_img->data = bg_img_buf;
    p_bg_img->x_offset = 0;
    p_bg_img->y_offset = 0;
    p_bg_img->width = 100;
    p_bg_img->height = 100;
    p_bg_img->total_width = 100;
    p_bg_img->color_mode = EPIC_COLOR_RGB565;

    /* output image, share the same buffer as bg_img_buf,
       output area is (5,10)~(44,59), buffer size is 100*100 */
    HAL_EPIC_LayerConfigInit(&output_img);
    /* topleft pixel is (5, 10), skip (10*100+5) pixels */
    buffer_start_offset = (10 - 0) * 100 * 2 + (5 - 0) * 2;
    output_img.data = (uint8_t *)((uint32_t)bg_img_buf + buffer_start_offset);
    /* output area topleft coordinate */
    output_img.x_offset = 5;
    output_img.y_offset = 10;
    /* output area width */
    output_img.width = 40;
    /* output area height */
    output_img.height = 50;
    /* output buffer width, it's different from output_img.width */
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;

    /* set complete callback, and start EPIC */
    epic_handle.XferCpltCallback = epic_cplt_callback;
    ret = HAL_EPIC_BlendStartEx_IT(&epic_handle, &layers, 2, &output_img);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

旋转示例

如图2所示，示例rotate_img将位于(10,20)~(59,79)的前景图以图中心为轴顺时针旋转30度，与背景图混叠后更新背景图对应位置的颜色，落在旋转后图形外的像素仍旧保持背景图的颜色。 由于旋转后图形覆盖的矩形区域会扩大(即[x0,y0]~[x1,y1])，为了保证旋转后的图形能被完整的显示出来，可以简单的将输出区域设成最大，HAL将自动计算旋转后的矩形区域， 当背景图buffer与输出buffer相同时, 只会更新输出buffer中被旋转区域覆盖的像素点的颜色。

Figure 1: Rotation

/* rotate the foreground image by 30 degree (clockwisely) and blend it with background using 100 opacity (0 is transparent, 255 is opaque)
 * output data is written back to background image buffer, it can also output to another buffer like blend_img_1.
 *
 */
void rotate_img(void)
{
    EPIC_LayerConfigTypeDef layers[2];

    EPIC_LayerConfigTypeDef *p_bg_img = &layers[0];
    EPIC_LayerConfigTypeDef *p_fg_img = &layers[1];

    EPIC_LayerConfigTypeDef output_img;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) before rotation, buffer size is 50*60 */
    HAL_EPIC_LayerConfigInit(p_fg_img);
    p_fg_img->data = fg_img_buf;
    p_fg_img->x_offset = 10;
    p_fg_img->y_offset = 20;
    p_fg_img->width = 50;
    p_fg_img->height = 60;
    p_fg_img->total_width = 50;
    p_fg_img->color_mode = EPIC_COLOR_RGB565;
    p_fg_img->alpha = 100;
    /* foreground image is rotated by 30 degree around its center */
    p_fg_img->transform_cfg.angle = 300;
    p_fg_img->transform_cfg.pivot_x = p_fg_img->width / 2;
    p_fg_img->transform_cfg.pivot_y = p_fg_img->height / 2;
    p_fg_img->transform_cfg.scale_x = EPIC_INPUT_SCALE_NONE;
    p_fg_img->transform_cfg.scale_y = EPIC_INPUT_SCALE_NONE;


    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_LayerConfigInit(p_bg_img);
    p_bg_img->data = bg_img_buf;
    p_bg_img->x_offset = 0;
    p_bg_img->y_offset = 0;
    p_bg_img->width = 100;
    p_bg_img->height = 100;
    p_bg_img->total_width = 100;
    p_bg_img->color_mode = EPIC_COLOR_RGB565;

    /* output image, its coordinate (0,0)~(99,99), share same buffer as background image */
    HAL_EPIC_LayerConfigInit(&output_img);
    output_img.data = bg_img_buf;
    output_img.x_offset = 0;
    output_img.y_offset = 0;
    output_img.width = 100;
    output_img.height = 100;
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;


    /* set complete callback, and start EPIC */
    epic_handle.XferCpltCallback = epic_cplt_callback;
    ret = HAL_EPIC_BlendStartEx_IT(&epic_handle, &layers, 2, &output_img);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

缩放示例

如图3所示，示例scale_down_img将位于(10,20)~(59,79)的前景图横向与纵向都缩小到原图的71%%，同时保持图中心点位置不变。 类似旋转，也可以简单的将输出区域设成最大，如果输出buffer复用背景buffer，HAL将只更新缩小后区域（即[x0,y0]~[x1,y1]）所包含的像素的颜色值。

Figure 1: Scaling


/* scale down the foreground image by 1.4 and blend it with background using 100 opacity (0 is transparent, 255 is opaque)
 * output data is written back to background image buffer, it can also output to another buffer like blend_img_1.
 *
 */
void scale_down_img(void)
{
    EPIC_LayerConfigTypeDef layers[2];

    EPIC_LayerConfigTypeDef *p_bg_img = &layers[0];
    EPIC_LayerConfigTypeDef *p_fg_img = &layers[1];

    EPIC_LayerConfigTypeDef output_img;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) before scaling */
    HAL_EPIC_LayerConfigInit(p_fg_img);
    p_fg_img->data = fg_img_buf;
    p_fg_img->x_offset = 10;
    p_fg_img->y_offset = 20;
    p_fg_img->width = 50;
    p_fg_img->height = 60;
    p_fg_img->total_width = 50;
    p_fg_img->color_mode = EPIC_COLOR_RGB565;
    p_fg_img->alpha = 100;
    /* no rotation, both X and Y direction are scaled down by 1.4,
       the image center is in the same position after scaling */
    p_fg_img->transform_cfg.pivot_x = p_fg_img->width / 2;
    p_fg_img->transform_cfg.pivot_y = p_fg_img->height / 2;
    p_fg_img->transform_cfg.scale_x = (EPIC_INPUT_SCALE_NONE*14)/10;
    p_fg_img->transform_cfg.scale_y = p_fg_img->transform_cfg.scale_x;


    /* background image, its coordinate (0,0)~(99,99) */
    HAL_EPIC_LayerConfigInit(p_bg_img);
    p_bg_img->data = bg_img_buf;
    p_bg_img->x_offset = 0;
    p_bg_img->y_offset = 0;
    p_bg_img->width = 100;
    p_bg_img->height = 100;
    p_bg_img->total_width = 100;
    p_bg_img->color_mode = EPIC_COLOR_RGB565;

    /* output image, its coordinate (0,0)~(99,99), share same buffer as background image */
    HAL_EPIC_LayerConfigInit(&output_img);
    output_img.data = bg_img_buf;
    output_img.x_offset = 0;
    output_img.y_offset = 0;
    output_img.width = 100;
    output_img.height = 100;
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;


    /* set complete callback, and start EPIC */
    epic_handle.XferCpltCallback = epic_cplt_callback;
    ret = HAL_EPIC_BlendStartEx_IT(&epic_handle, &layers, 2, &output_img);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

纯色填充示例

一个大小为100*90的buffer，在其(20,10)~(39, 49)区域填充颜色RGB(99,107,123)，配置的颜色值为RGB888格式，填充后的颜色格式为RGB565，硬件会作颜色格式转换。 透明度为100，255表示不透明，0表示透明。 因为填充的第一个像素位置为(20,10)，相对buffer的首地址有偏移，配置的起始地址应为偏移后的地址，total_width为buffer的总宽度，即100，width为填充区域的宽度，即(39-20+1)=20, 填充完一行20个像素的颜色后，会跳过余下的80个颜色，转到下一行继续填充，直到填完指定行数。

void fill_color(void)
{
    EPIC_FillingCfgTypeDef param;
    uint32_t start_offset;
    HAL_StatusTypeDef ret;

    HAL_EPIC_FillDataInit(&param);
    /* topleft pixel offset in the output buffer */
    start_offset = 2 * (10 * 100 + 20);
    param.start = (uint8_t *)((uint32_t)output_buf + start_offset);
    /* filled color format RGB565 */
    param.color_mode = EPIC_COLOR_RGB565;
    /* filling area width */
    param.width = 20;
    /* filling area height */
    param.height = 40;
    /* filling buffer total width */
    param.total_width = 100;
    /* red part of RGB888 */
    param.color_r = 99;
    /* green part of RGB888 */
    param.color_g = 107;
    /* blue part of RGB888 */
    param.color_b = 123;
    /* opacity is 100 */
    param.alpha = 100;


    /* check ret if any error happens */
    /* set complete callback, and start EPIC */
    epic_handle.XferCpltCallback = epic_cplt_callback;
    ret = HAL_EPIC_FillStart_IT(&epic_handle, &param);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

渐变色填充

渐变色填充支持设置4个脚的颜色，然后中间均匀插值，使用HAL_EPIC_FillGrad_IT接口。

连续混叠

连续混叠接口一般用于相同渲染属性的小图片的混叠，比如连续叠多个字（字的颜色、格式等都相同，只是坐标、高宽、数据地址发生变化）。 这组接口的特点是功能简单、代码量小只有CPU polling模式，

使用时需要依次调用：

  1. HAL_EPIC_ContBlendStart – 第一次启动连续混叠

  2. HAL_EPIC_ContBlendRepeat – 除第一次外，之后的N次混叠

  3. HAL_EPIC_ContBlendStop – 退出连续混叠模式

特殊变形函数

在有些场景下需要每混叠一小块区域就改变一下前景的参数，HAL_EPIC_TransStart接口就提供了这样一个帮助函数, 它提供了3个参数hor_path,ver_path,user_data,通过这3组参数来控制输出区域的步进，同时提供了改变前景图片参数的可能。

API参考

bf0_hal_epic.h
