BT PAN OTA示例

源码路径：example/bt/pan_ota

支持的平台

sf32lb52-lcd_n16r8
sf32lb52-lchspi-ulp
sf32lb52-nano_a128r16

概述

本例程演示通过蓝牙连接手机的PAN协议后，通过Finsh命令向特定服务器注册设备，获取固件版本，并支持通过OTA方式进行固件升级。

添加 CA 证书

存放签名机构根证书

external/mbedtls_288/certs/default 目录中存储着常用的 CA 证书文件
certs 目录下存储着用户增加的 CA 证书文件

如果 certs/default 目录下没有包含用户需要的 CA 根证书文件
则需要用户将自己的 PEM 格式的 CA 证书拷贝到“certs”根目录下。（仅支持 PEM 格式证书，不支持 DER 格式证书）

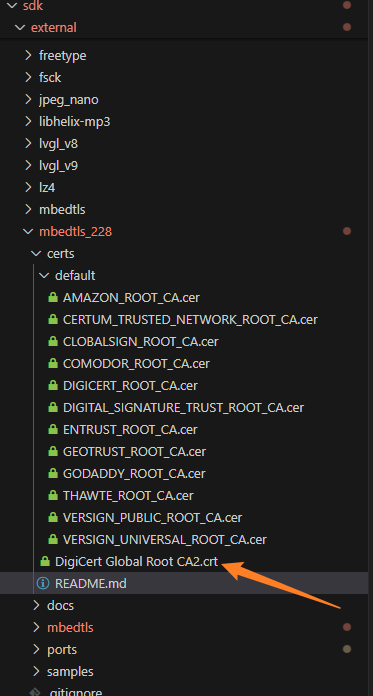

添加证书与DigiCert_Global_Root_CA2.crt并列存放
alt text

证书格式说明

PEM 格式证书

PEM 格式证书 通常是以 .pem 和 .cer 后缀名结尾的文件。

使用文本编辑器打开后，文件内容以 -----BEGIN CERTIFICATE----- 开头，以 -----END CERTIFICATE----- 结尾。
DER 格式证书

DER 格式证书 是二进制文件类型。

查看配置

查看proj.conf里如果开了PKG_USING_MBEDTLS_USER_CERTS，就会把certs根目录下的所有文件都合并到ports/src/tls_certificate.c alt text

例程的使用

连接之前最好确保手机已经打开网络共享，如果在BT连接以后才打开共享网络，可以通过finsh命令”pan_cmd conn_pan”重新连接PAN从而连接到网络
1. IOS打开网络共享。IOS需要确保装备了SIM卡，打开个人网络热点即可：
2. 不同安卓打开网络共享的路径不同，但都是在个人热点共享里面找到蓝牙网络共享并打开。安卓可以在连接WiFi基础上打开蓝牙共享网络：
例程开机会打开蓝牙的Inquiry scan和psage scan，用手机等设备可以搜索到本机并发起连接，本机的蓝牙名称默认是sifli_pan。
手机开启网络共享下，PAN协议才会连接成功，可以从log里面找到”pan connect successed”的打印。并且确保手机本身可以上网的情况下，再执行命令
本例程支持OTA功能，可以实现固件的远程升级。在使用OTA功能前，需要在SConstruct文件中添加以下配置：
```
if GetDepend('USING_DFU_PAN'):
    AddDFU_PAN(SIFLI_SDK)
```
OTA功能提供了以下命令：
- check_dynamic_cmd - 注册设备到OTA服务器并检查新固件版本，有新版本则会设置更新标志位
- reset_to_dload_cmd - 检查更新标志位，重启设备进入OTA下载模式
- show_version_cmd - 显示当前固件版本信息

硬件需求

运行该例程前，需要准备：

一块本例程支持的开发板(支持的平台)。
手机。
布置好版本文件在服务器上，并对应build_ota_query_url下构建的URL

menuconfig配置

使能蓝牙(BLUETOOTH)：
- 路径：Sifli middleware → Bluetooth
- 开启：Enable bluetooth
  - 宏开关：CONFIG_BLUETOOTH
  - 作用：使能蓝牙功能
使能PAN & A2DP，A2DP是为了避免IOS不支持单独连接PAN：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → Classic BT service
- 开启：Enable BT finsh（可选）
  - 宏开关：CONFIG_BT_FINSH
  - 作用：使能finsh命令行，用于控制蓝牙
- 开启：Manually select profiles
  - 宏开关：CONFIG_BT_PROFILE_CUSTOMIZE
  - 作用：手动选择使能的配置文件
- 开启：Enable PAN
  - 宏开关：CONFIG_CFG_PAN
  - 作用：使能PAN协议
使能BT connection manager：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → Classic BT service
- 开启：Enable BT connection manager
  - 宏开关：CONFIG_BSP_BT_CONNECTION_MANAGER
  - 作用：使用connection manager模块管理bt的连接
使能NVDS：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → Common service
- 开启：Enable NVDS synchronous
  - 宏开关：CONFIG_BSP_BLE_NVDS_SYNC
  - 作用：蓝牙NVDS同步。当蓝牙被配置到HCPU时，BLE NVDS可以同步访问，打开该选项；蓝牙被配置到LCPU时，需要关闭该选项
蓝牙自动连接需要打开的menuconfig：
- 路径：Sifli middleware → Bluetooth → Bluetooth service → Classic BT service
- 开启：Enable BT connection manager 后，会默认开启 Re-connect to last device if connection timeout happened or system power on
  - 宏开关：CONFIG_BT_AUTO_CONNECT_LAST_DEVICE
  - 作用：使能自动连接上次连接的设备。
- 路径：Third party packages
- 开启：FlashDB: Lightweight embedded database，一般为默认开启
  - 宏开关：CONFIG_PKG_USING_FLASHDB
  - 作用：启用FlashDB数据库，在断电或重启后依然能保留重要数据。
使能DFU PAN功能：
- 路径：Sifli middleware → Using dfu pan
- 开启：Using dfu pan
  - 宏开关：CONFIG_USING_DFU_PAN

编译和烧录

切换到例程project目录，运行scons命令执行编译：

> scons --board=eh-lb525 -j32

切换到例程project/build_xx目录，运行[uart_download.bat]，按提示选择端口即可进行下载：

$ ./uart_download.bat

     Uart Download

please input the serial port num:5

关于编译、下载的详细步骤，请参考快速入门的相关介绍。

例程的预期结果

例程可以通过连接手机的PAN协议，执行命令后能正确注册设置至服务器，查询版本能返回json格式的版本信息。

注意: dfu_pan_query_latest_version()会获取服务器返回的json数据，并将固件结构体写入flash地址，以便后面直接下载，json如下，其中v1.1.bin是占位符文件，需要与固件文件放在一起，并与当前文件夹名称一致

{
  "result": 200,
  "message": "成功",
  "data": [
    {
      "name": "v1.1",
      "thumb": null,
      "zippath": "https://xxx.xxx.com/download?path=example/SF32LB52_LCD_N16R8_TFT_CO5300/sf32lb52-lcd-n16r8/v1.1/v1.1.bin",
      "files": [
        {
          "file_id": 391,
          "file_name": "main.bin",
          "file_size": 4087608,
          "crc32": "0x1026622b",
          "addr": "0x12460000",
          "region_size": "0x00680000",
          "note": null,
          "name": "main.bin",
          "url": "https://xxx.xxx.com/download?path=example/SF32LB52_LCD_N16R8_TFT_CO5300/sf32lb52-lcd-n16r8/v1.1/main.bin"
        },
        {
          "name": "v1.1.bin",
          "url": "https://xxx.xxx.com/download?path=example/SF32LB52_LCD_N16R8_TFT_CO5300/sf32lb52-lcd-n16r8/v1.1/v1.1.bin",
          "addr": "",
          "size": "",
          "crc32": "",
          "region_size": "",
          "note": ""
        }

      ]
    }
  ]
}

连接好pan之后：

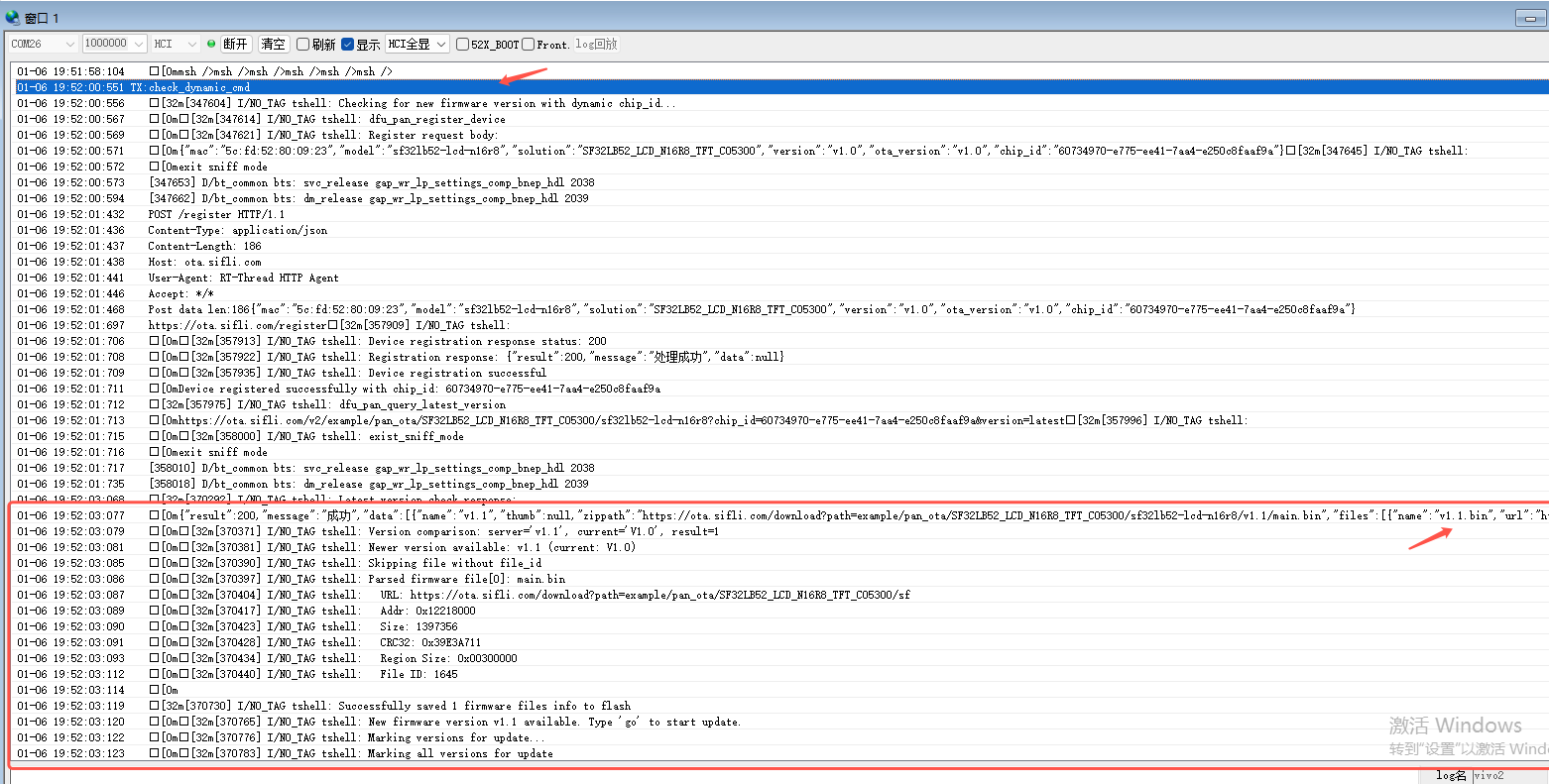

执行”check_dynamic_cmd”命令后，会打印如下信息：

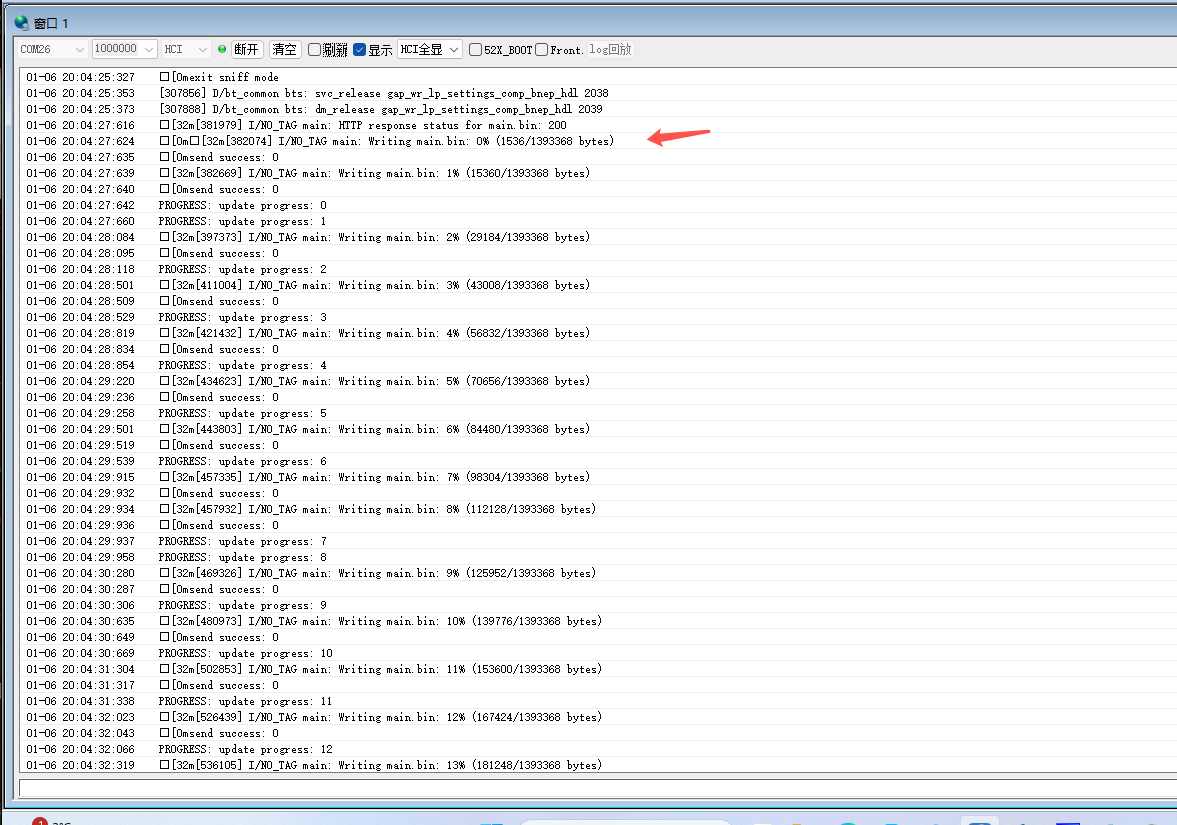

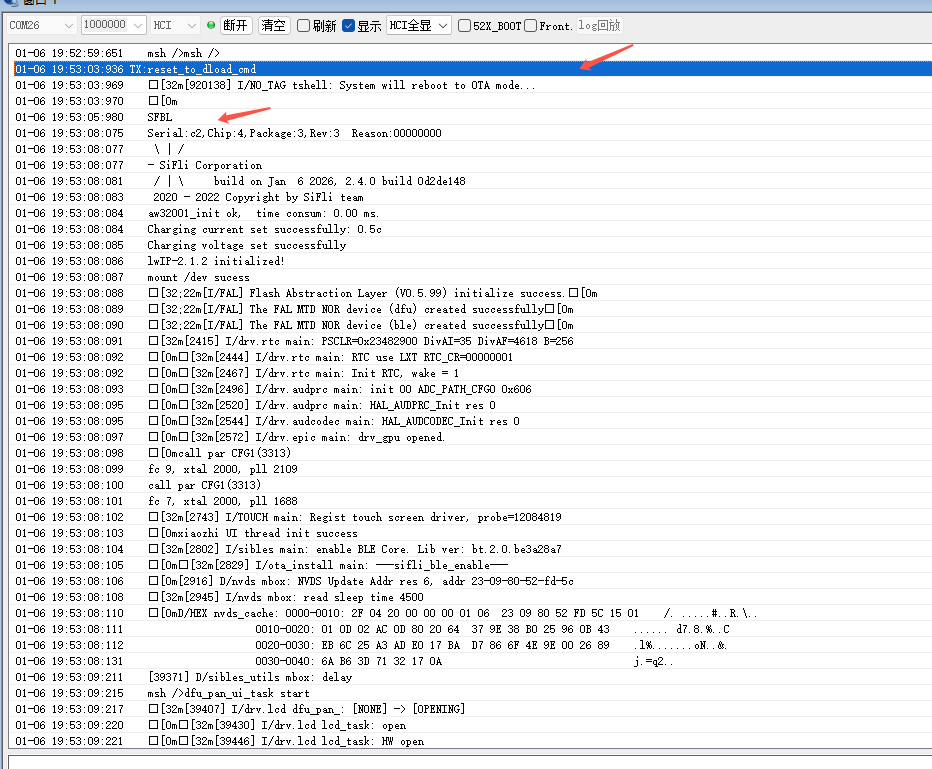

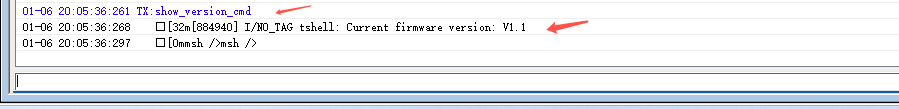

执行”reset_to_dload_cmd”命令后，会打印如下信息：升级进度，也可通过屏幕UI观察进度执行”show_version_cmd”命令后，会打印如下信息：

表示从 v1.0 成功升级到 v1.1

异常诊断

参考文档

更新记录

版本	日期	发布说明
0.0.1	12/2025	初始版本
