sensor示例
Sensor(传感器)是物联网重要的一部分,“Sensor 之于物联网”就相当于“眼睛之于人类”。人类如果没有了眼睛就看不到这大千的花花世界,对于物联网来说也是一样。已经有大量的 Sensor 被开发出来供开发者选择了,如:加速度计(Accelerometer)、磁力计(Magnetometer)、陀螺仪(Gyroscope)、气压计(Barometer/pressure)、湿度计(Humidometer)等。
源码路径:SiFli-SDK\example\rt_device\sensor
支持的平台
sf32lb52-lchspi-ulp
传感器类型与介绍
LTR303传感器、MMC56X3传感器、LSM6DS传感器
SiFli-SDK 目前基于 RT-Thread,因此外设方面API与RT-Thread 保持一致。详细的API使用说明可以参考 RT-Thread sensor API 文档。在接下来的示例中,我们会逐步讲解每个API的使用方法和如何添加新的sensor。
例程的使用
编译和烧录
切换到例程project目录,运行scons命令执行编译:
scons --board=sf32lb52-lchspi-ulp -j8
执行烧写命令:
build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat
按提示选择端口即可进行下载:
please input the serial port num:6

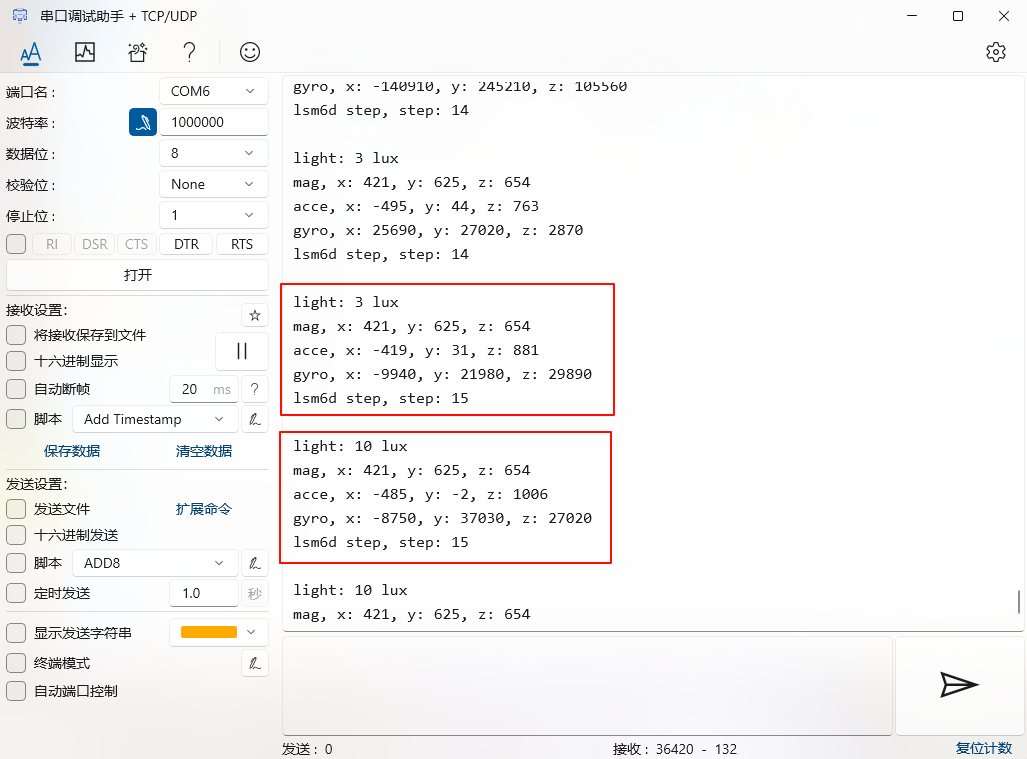

例程输出结果展示:
烧写完成串口打印各传感器数据
sensor配置流程
默认情况已经进行了配置,用户不必自行进行修改

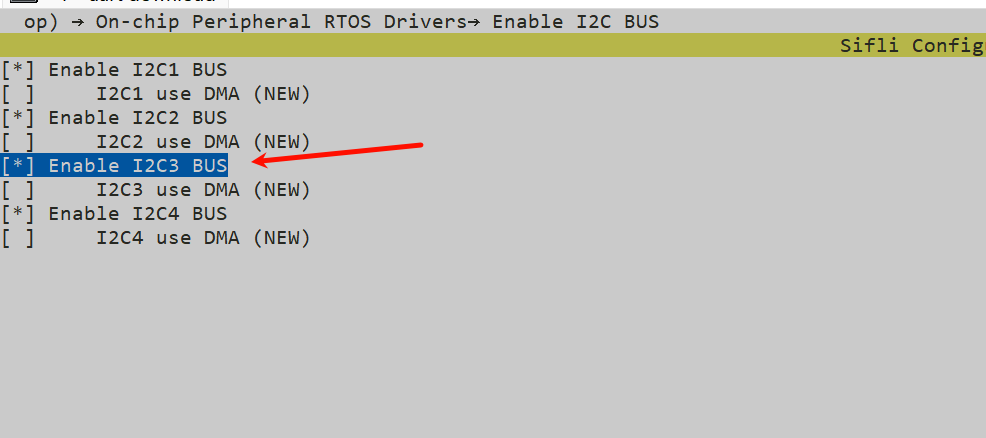

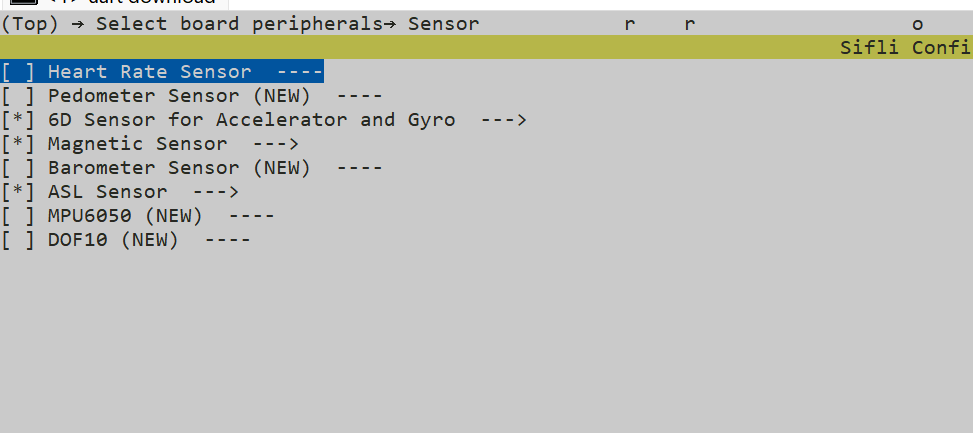

在menuconfig中打开相应传感器和
I2C3
menuconfig --board=sf32lb52-lchspi-ulp
硬件连接

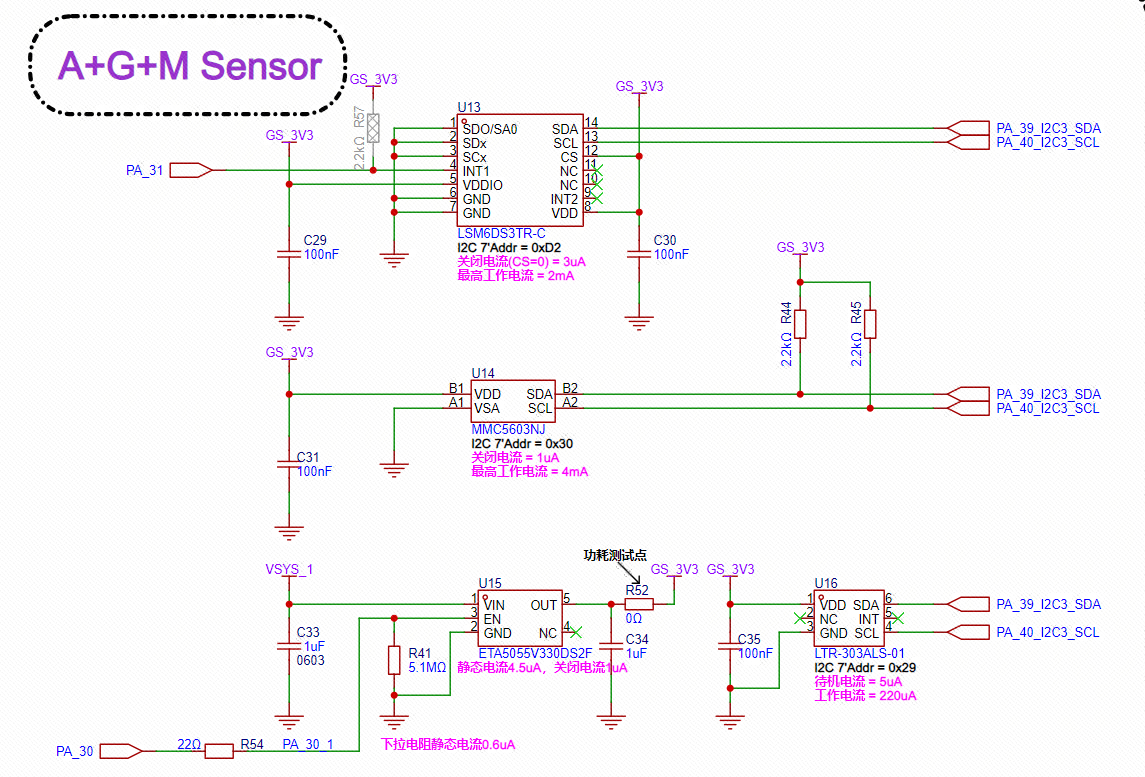

我们查看一下立创黄山派的原理图,发现各传感器都是使用PA_39_I2C3_SDA
与PA_40_I2C3_SLC
进行数据的接收与发送,外设总线使用的是I2C3
。
硬件配置
对于sf32lb52-lchspi-ulp开发板,可以配置到任意带有PA*_I2C_UART功能的IO输出I2C的SDA,SCLK波形,I2C名称不做强制要求,可以根据需求配置(I2C1~I2C4),这里以I2C3为例。
传感器通过I2C协议进行通信,具体连接引脚为 PA40(SCL 时钟线)和 PA39(SDA 数据线)
通过HAL_PIN_Set() 函数把IO引脚配置为I2C模式,设置为上拉模式,最后一个参数为hcpu/lcpu选择, 1:选择hcpu,0:选择lcpu
static void board_io_init(void)
{
HAL_PIN_Set(PAD_PA40, I2C3_SCL, PIN_PULLUP, 1);
HAL_PIN_Set(PAD_PA39, I2C3_SDA, PIN_PULLUP, 1);
}
如何添加一个新的传感器
添加一个sensor驱动
在SiFli-SDK\customer\peripherals\sensor文件夹下,传感器名称创建文件夹,用于传感器的器的驱动代码(例如磁力计SiFli-SDK\customer\peripherals\sensor\MMC56x3)
在文件夹下分别创建sensor_nane和sensor_memsic_(sensor_name)对应的.c和.h文件(例如磁力计MMC56x3)
sensor_name.c文件中编写传感器的需的驱动代码,包括:传感器的初始化代码、I2C通信接口的管理、传感器寄存器的配置、传感器数据的采集和处理、传感器工作模式的控制·(根据传感器手册编写)
sensor_memsic_(sensor_name).c文件中编写传感器的接口定义,包括:传感器的初始化接口、传感器数据获取接口、传感器工作模式的接口
具体操作步骤可以参考Sensor添加指南
app功能代码
1、首先确认sensor与板子的连接引脚,通过函数board_io_init进行IO引脚初始化。
2、添加传感器的初始化函数,比如MMC5603传感器的初始化函数为rt_hw_mmc56x3_init。
3、打开并配置传感器设备,先寻找设备(添加哪个sensor就在menuconfig中使能对应的传感器),在打开sensor设备进行设置。
4、添加传感器数据获取函数,比如MMC5603传感器的数据获取函数为rt_device_read接口函数进行数据的读取。
5、最后将读取到的数据进行打印
异常诊断
如果数据读取是否或者异常跳变,检查rt_device_control是否正确设置电源模式,存在电磁干扰
