JDI功耗测试示例

源码路径: example/pm_jdi

支持的开发板

此示例可在以下开发板上运行：

sf32lb52-core_n16r16

概述

上电刷屏5秒后进入睡眠，通过按键 Key1 唤醒，唤醒后 JDI 屏幕刷屏5秒，在这还设置了定时唤醒，每过1分钟唤醒一次，刷新一次屏幕，然后再次进入睡眠。测试睡眠和唤醒两种状态下的功耗。

硬件连接

低功耗测试时，板子不再通过usb供电而是需要通过功耗检测工具对板子的VCC_5V供5V电，所以接下来需要进行如下操作才能功耗测试。

JDI屏幕引脚连线配置

引脚	JDI屏幕转接板引脚	转接板物理引脚
PA2	B2	8
PA3	B1	1
PA4	G1	18
PA5	R1	17
PA6	HST	16
PA7	ENB	14
PA8	VST	5
PA39	VCK	4
PA40	XRST	2
PA41	HCK	3
PA42	R2	12
PA43	G2	6
PA24	FRP	15
PA25	XERP	13
PA24	VCOM	7
注意：JDI屏幕转接板的物理引脚25需要接到开发板的3V3，用以给屏幕供电

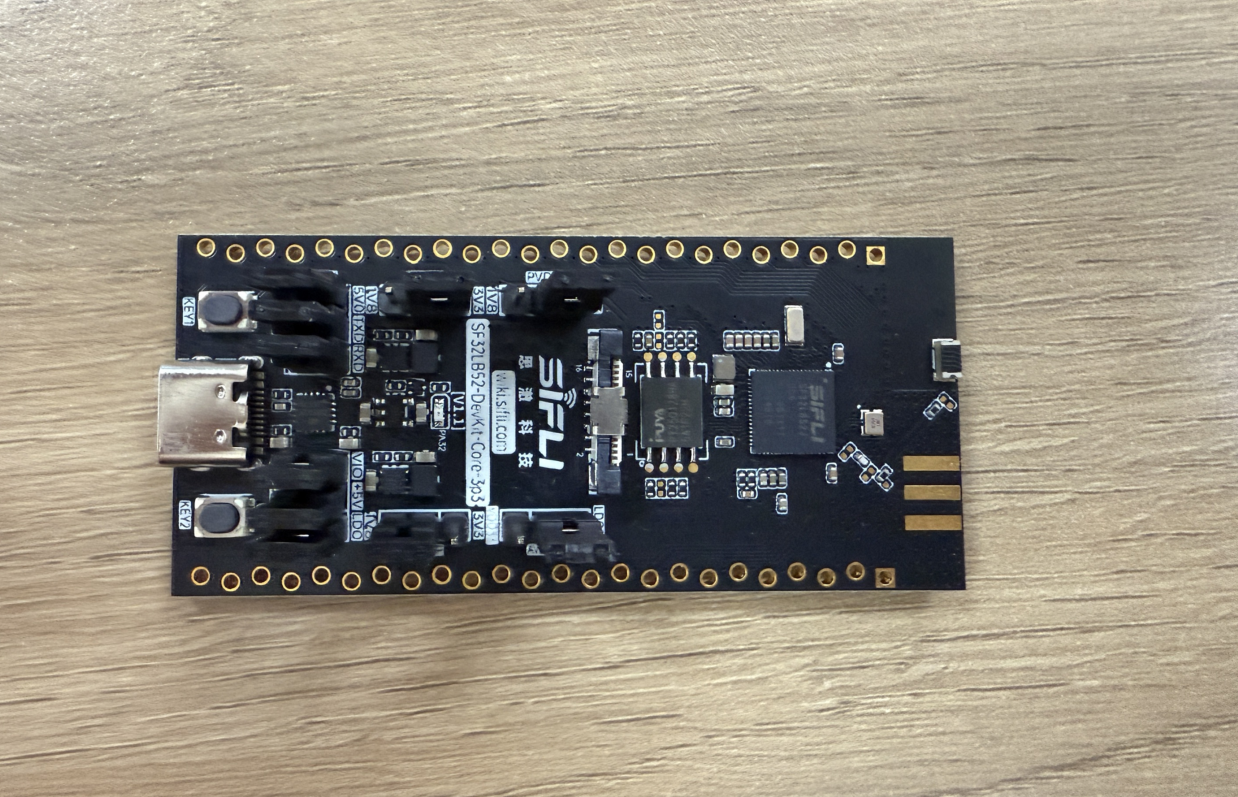

开发板原有供电情况

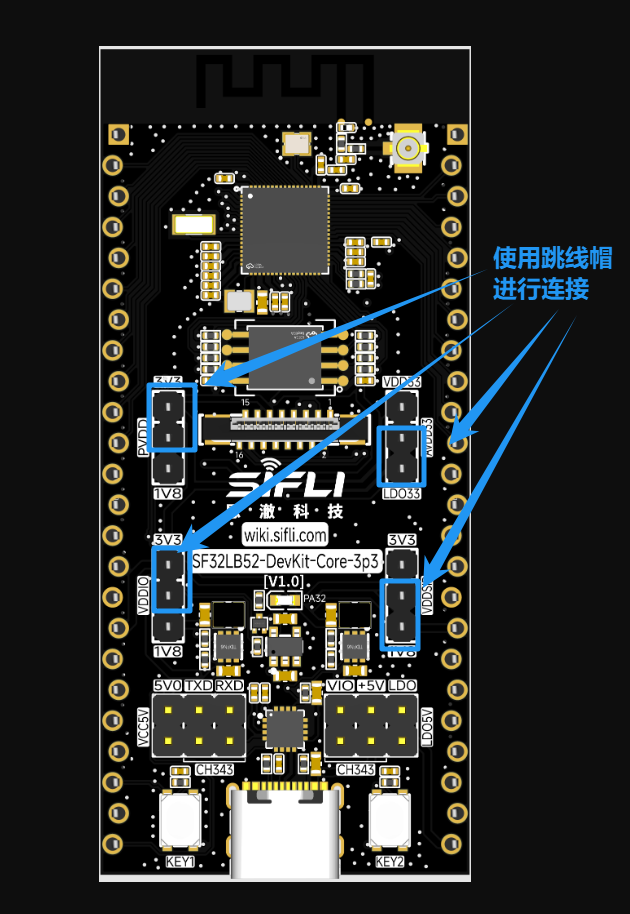

除了ADDIO、PVDD、AVDD的脚调线冒，其余的都摘除

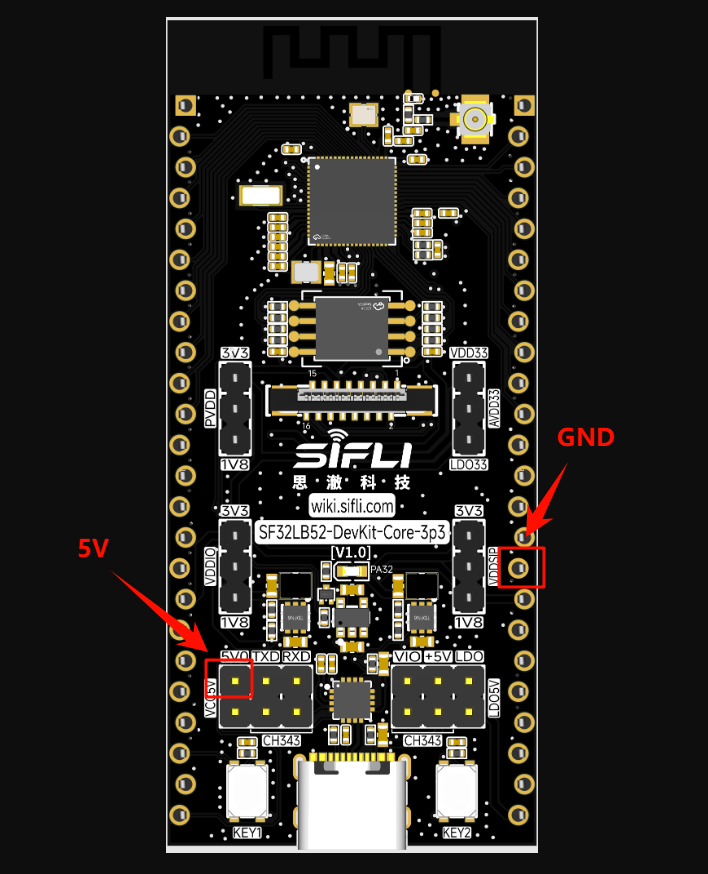

将功耗测试工具的VOUT接到板子的VCC_5V上，GND连接到PPK的GND引脚

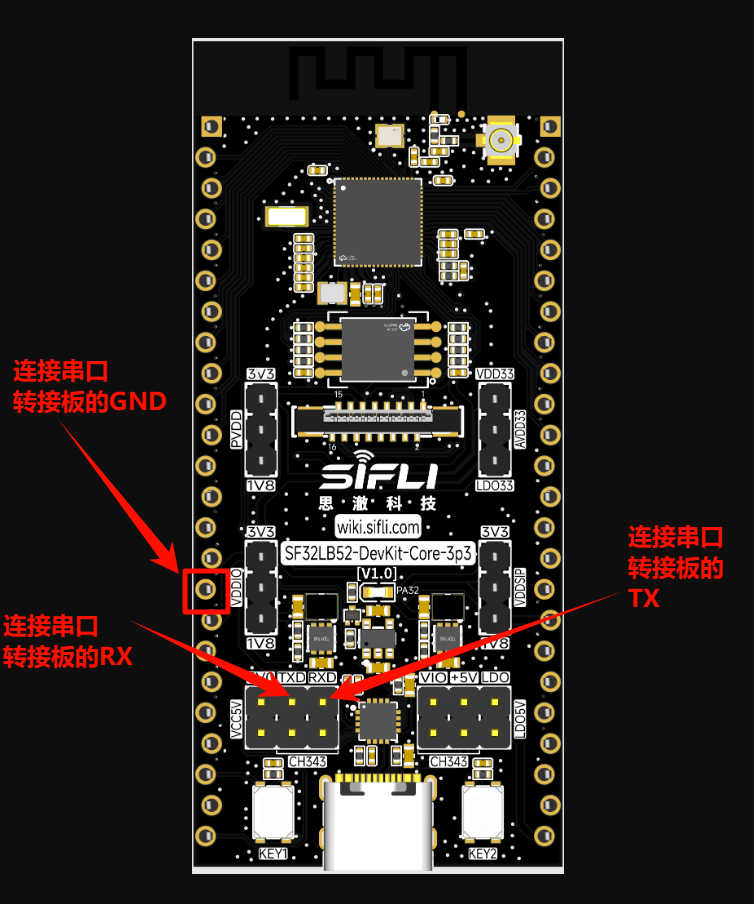

方便观看log，按图示连接串口转接板

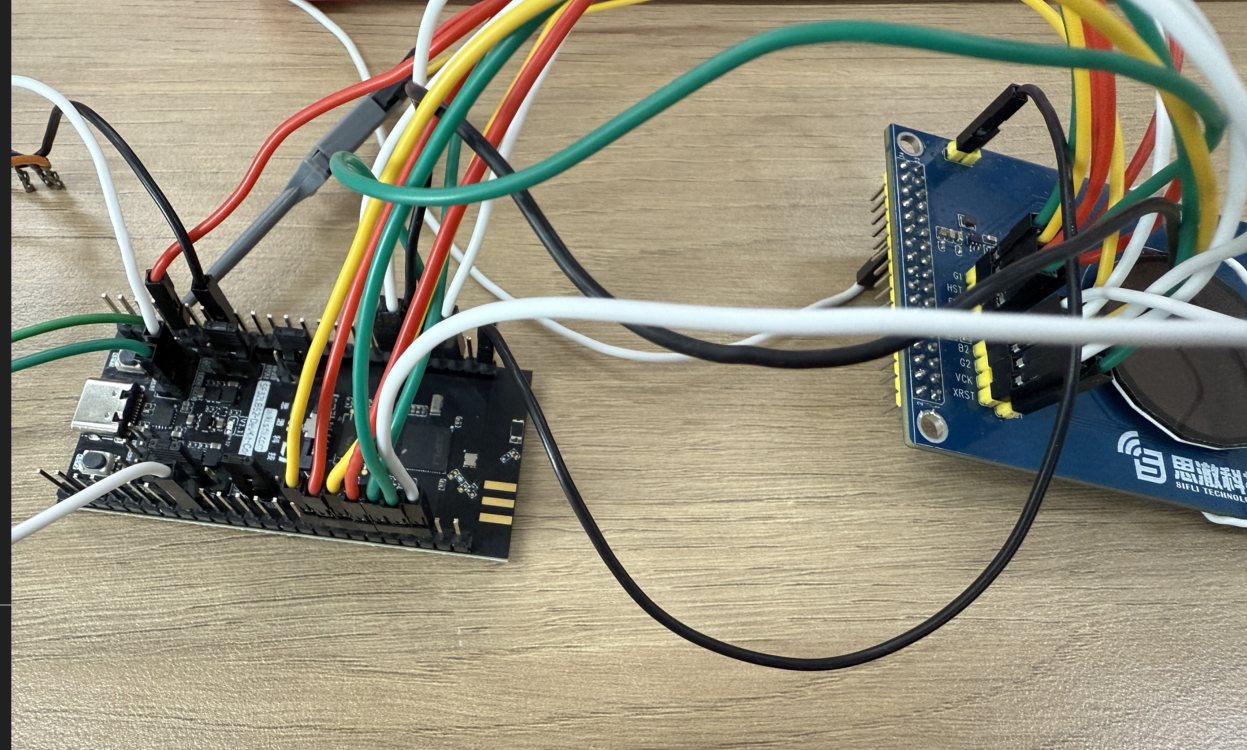

最终连线

menuconfig配置

默认情况下已经打开了所需的配置

menuconfig --board=board_name

使能低功耗模式

路径：Sifli middleware
- 开启： Enable low power support
  - 宏开关：CONFIG_BSP_USING_PM
  - 作用：开启低功耗

打开输出低功耗相关的日志（默认情况是关闭的，为了降低功耗，如果为了调试校验，可以自行在menuconfig中打开）

路径：SiFli Middleware → Enable Low Power Support
- 开启：Enable PM Debug
  - 宏开关：CONFIG_BSP_PM_DEBUG
  - 作用：输出低功耗相关的日志

编译和烧录

52平台默认配置为Deep Sleep模式休眠
切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-core_n16r16 -j8

烧录：

 build_sf32lb52-core_n16r16_hcpu\uart_download.bat

     Uart Download

please input the serial port num:19

例程输出结果

log打印

09-26 14:19:38:801 SFBL 09-26 14:19:40:858 Serial:c2,Chip:4,Package:6,Rev:f Reason:00000000 09-26 14:19:40:863 Serial PowerOnMOde:0 rtc_record:00000000 09-26 14:19:40:863 \ | / 09-26 14:19:40:865 - SiFli Corporation 09-26 14:19:40:866 / | \ build on Sep 24 2025, 2.4.0 build 81bf05a9 09-26 14:19:40:868 2020 - 2022 Copyright by SiFli team 09-26 14:19:40:870 mount /dev sucess 09-26 14:19:40:873 [2484] I/drv.rtc main: PSCLR=0x80000100 DivAI=128 DivAF=0 B=256 09-26 14:19:40:874 [2518] I/drv.rtc main: RTC use LXT RTC_CR=00000001 09-26 14:19:40:875 [2540] I/drv.rtc main: Init RTC, wake = 0 09-26 14:19:40:877 [2731] I/drv.audprc main: init 00 ADC_PATH_CFG0 0x606 09-26 14:19:40:878 [2754] I/drv.audprc main: HAL_AUDPRC_Init res 0 09-26 14:19:40:881 [2778] I/drv.audcodec main: HAL_AUDCODEC_Init res 0 09-26 14:19:40:885 call par CFG1(3313) 09-26 14:19:40:889 fc 9, xtal 2000, pll 2094 09-26 14:19:40:892 call par CFG1(3313) 09-26 14:19:40:893 fc 7, xtal 2000, pll 1678 09-26 14:19:40:895 [3028] I/drv.lcd main: [NONE] -> [OPENING] 09-26 14:19:40:896 [3055] I/drv.lcd lcd_task: open 09-26 14:19:40:898 [3070] I/drv.epic lcd_task: drv_gpu opened. 09-26 14:19:40:899 [3089] I/drv.lcd lcd_task: HW open 09-26 14:19:40:904 [3128] I/drv.lcd lcd_task: Try registered LCD driver… 09-26 14:19:40:906 [3163] I/drv.lcd lcd_task: Found lcd jdi387a id:1d1h 09-26 14:19:40:912 [3189] I/drv.lcd lcd_task: HW open done. 09-26 14:19:40:913 [3206] I/drv.lcd lcd_task: [OPENING] -> [INITIALIZED] 09-26 14:19:40:914 [3228] I/drv.lcd lcd_task: open done. 09-26 14:19:40:927 msh /> 09-26 14:19:40:941 [4959] I/drv.lcd lcd_task: Auto turn on display. 09-26 14:19:40:942 [4981] I/drv.lcd lcd_task: set brightness 50 09-26 14:19:40:943 [5001] I/drv.lcd lcd_task: display on 09-26 14:19:40:947 [5024] I/drv.pwm lcd_task: 0 Psc 20006d40, Period 16000000, Pulse 8000000 09-26 14:19:40:948 [5055] I/drv.pwm lcd_task: 1 Psc 7a1200, Period 16000000, Pulse 8000000 09-26 14:19:40:950 [5086] I/drv.pwm lcd_task: 2 Psc 0, Period 524, Pulse 262 09-26 14:19:40:952 [5108] I/drv.pwm lcd_task: 3 Psc 0, Period 524, Pulse 262 09-26 14:19:40:953 [5135] I/drv.lcd lcd_task: [INITIALIZED] -> [ON] 09-26 14:19:40:954 The screen is updated at tick 85. 09-26 14:19:42:000 The screen is updated at tick 1136. 09-26 14:19:43:055 The screen is updated at tick 2188. 09-26 14:19:44:108 The screen is updated at tick 3240. 09-26 14:19:45:161 The screen is updated at tick 4291. 09-26 14:19:46:162 The display period has ended, entering sleep mode… 09-26 14:19:46:164 [176105] I/drv.lcd lcd_task: idle mode on=1 09-26 14:19:46:168 [176126] I/drv.lcd lcd_task: [ON] -> [IDLEMODE] 09-26 14:19:46:169 The LCD is turned off, entering sleep mode… 09-26 14:19:46:170 [pm]S:3,176182 09-26 14:19:48:754 [pm]W:260994 09-26 14:19:48:755 [pm]WSR:0x40002 09-26 14:19:48:756 The key is pressed, waking up the system… 09-26 14:19:48:807 The screen is updated at tick 7946. 09-26 14:19:49:861 The screen is updated at tick 8998. 09-26 14:19:50:914 The screen is updated at tick 10049. 09-26 14:19:51:968 The screen is updated at tick 11100. 09-26 14:19:53:022 The screen is updated at tick 12151. 09-26 14:19:54:023 The display period has ended, entering sleep mode… 09-26 14:19:54:027 [433681] I/drv.lcd lcd_task: idle mode on=1 09-26 14:19:54:028 The LCD is turned off, entering sleep mode… 09-26 14:19:54:029 [pm]S:3,433726

功耗测试结果

我们以200mAh电池容量为例，在上述两种模式下进行测试，估算设备可使用时间。
按轻度使用、中度使用、重度使用三种场景分类，分别对应唤醒100次、300次、500次，每次唤醒后执行5秒的刷屏操作。

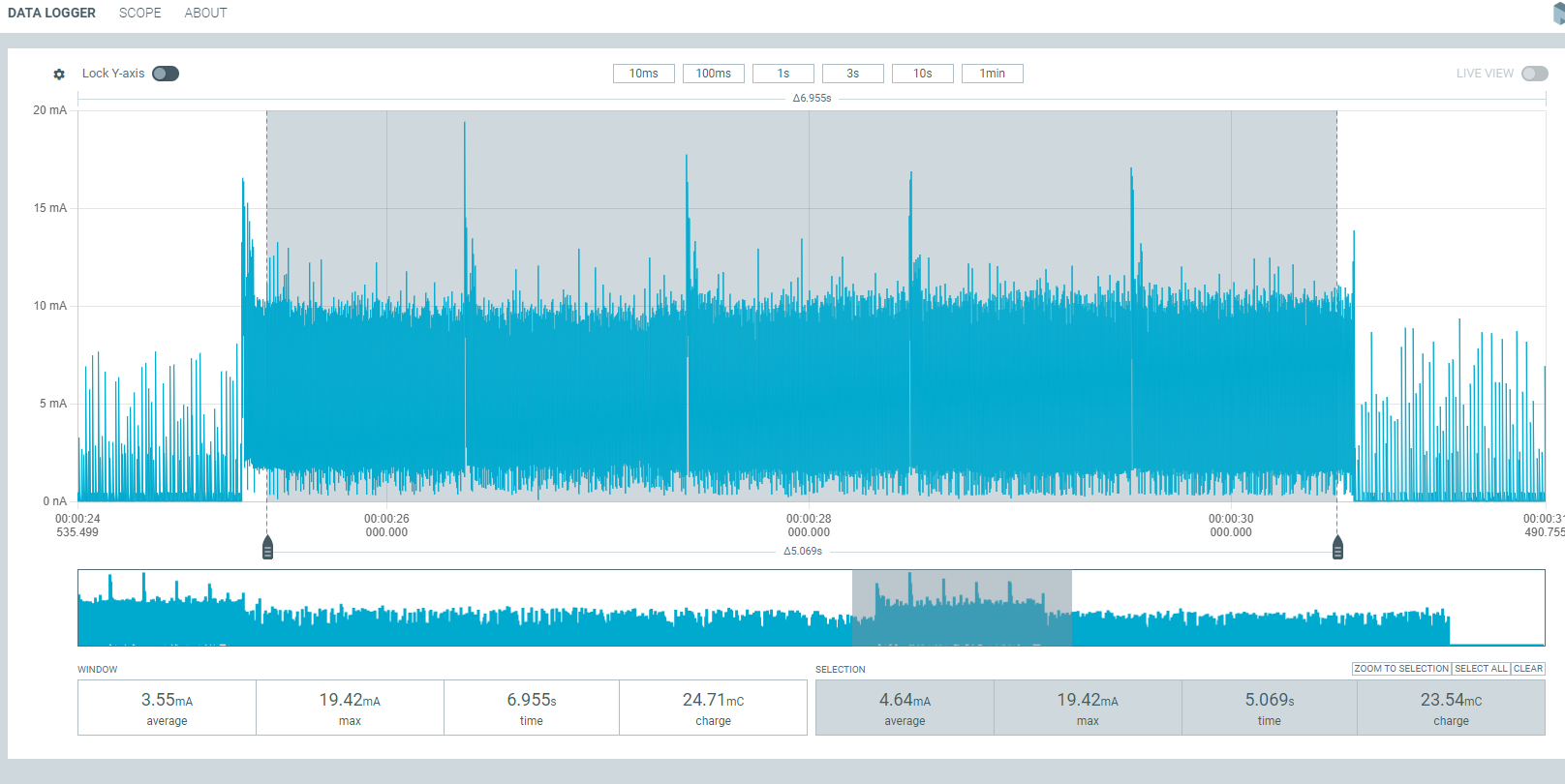

唤醒时功耗

按键唤醒后刷屏5s的平均电流为：4.64mA
使用一天所消耗的功耗 100次：4.64 * 100 * 5 / 3600 = 0.64（mAh） 300次：4.64 * 300 * 5 / 3600 = 1.93（mAh） 500次：4.64 * 500 * 5 / 3600 = 3.22（mAh）

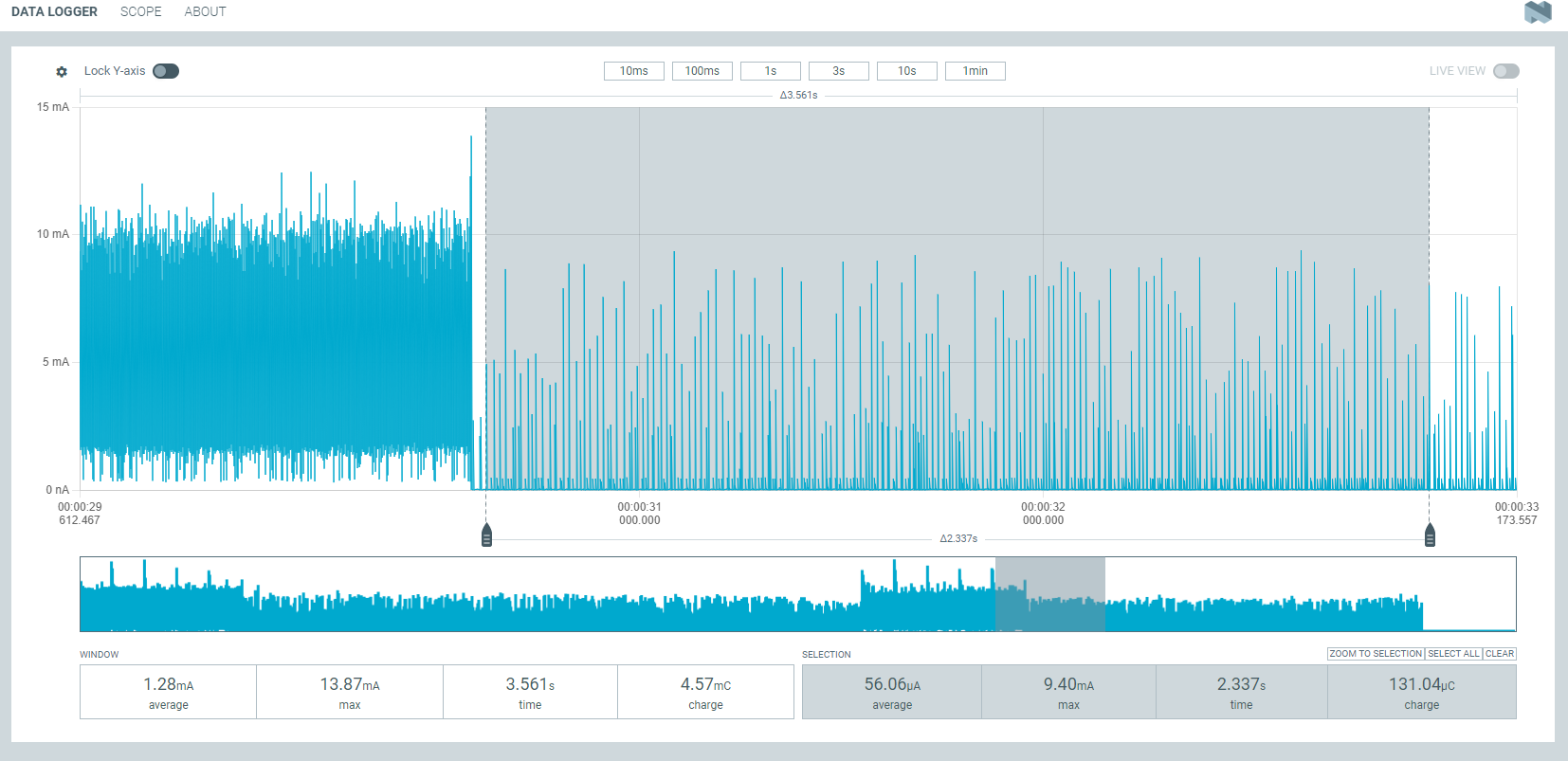

睡眠时功耗

睡眠模式的平均电流为：56uA
电流拆解 - 芯片模组功耗：50uA左右 - 屏幕功耗：7uA左右（VCOM、FRP需要输出一个60Hz的波形）
睡眠一小时所需的 56 / 1000 * 1 = 0.056（mAh）
一天总消耗计算如下： 100次：0.056 * (24 * 3600 - 100 * 5) / 3600 + 0.64 = 1.98（mAh）
300次：0.056 * (24 * 3600 - 300 * 5) / 3600 + 1.93 = 3.25（mAh） 500次：0.056 * (24 * 3600 - 500 * 5) / 3600 + 3.22 = 4.53（mAh）

3、数据汇总

	唤醒时亮屏	灭屏睡眠	一天的消耗	可以使用天数
100次/每天	0.64mAh	1.34mAh	1.98mAh	101天
300次/每天	1.93mAh	1.32mAh	3.25mAh	61.5天
500次/每天	3.22mAh	1.31mAh	4.53mAh	44.1天

异常诊断

所测结果与文档中相差较大，可能存在异常，请自行进行排查。 VDDIO:芯片的IO供电 PVDD:芯片主供电输入 AVDD:芯片的音频

1、如果硬件方面有所改动的话，可能会导致测试结果有较大偏差 2、供电电压跟所需电压不匹配也会导致测试结果有较大偏差（采用5V供电） 3、如果屏幕不能够正常进行刷屏，请检查屏幕转接板上的引脚是否与板子进行了正确的连接

排查步骤：可以把原有的5V供电拔了，以及VDDIO、PVDD、AVDD的跳线帽摘除，上述三路可以使用功耗测试工具进行单路供电，其余两路通过外部VCC供电，这样可以单路的功耗测试，从而排查出哪路电源有异常（注意还需要单独给VCC_3V3供电，因为这个是给屏幕单独供电的）。
