EPIC 例程程序

EPIC(ePicasso),是我们自研的图形引擎,它是专为 2D/2.5D 图像处理设计的硬件加速模块,主要用于分担 CPU 在图像运算中的负载,提升图像处理效率。

概述

该程序是一个基于 RT-Thread 操作系统和 EPIC 的图形混合示例。它演示了如何使用硬件加速进行图层混合(alpha blending),将两个带有透明度的矩形图层叠加,并最终显示在 LCD 屏幕上。

支持的开发板

例程可以运行在以下开发板.

  • sf32lb52-lchspi-ulp

  • sf32lb52-nano_52j

  • sf32lb52-lcd_n16r8

例程的使用

编译和烧录

切换到例程project目录,运行scons命令执行编译:

scons --board=sf32lb52-lchspi-ulp -j8

执行烧写命令:

build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

按提示选择端口即可进行下载:

please input the serial port num:6

例程输出结果展示:

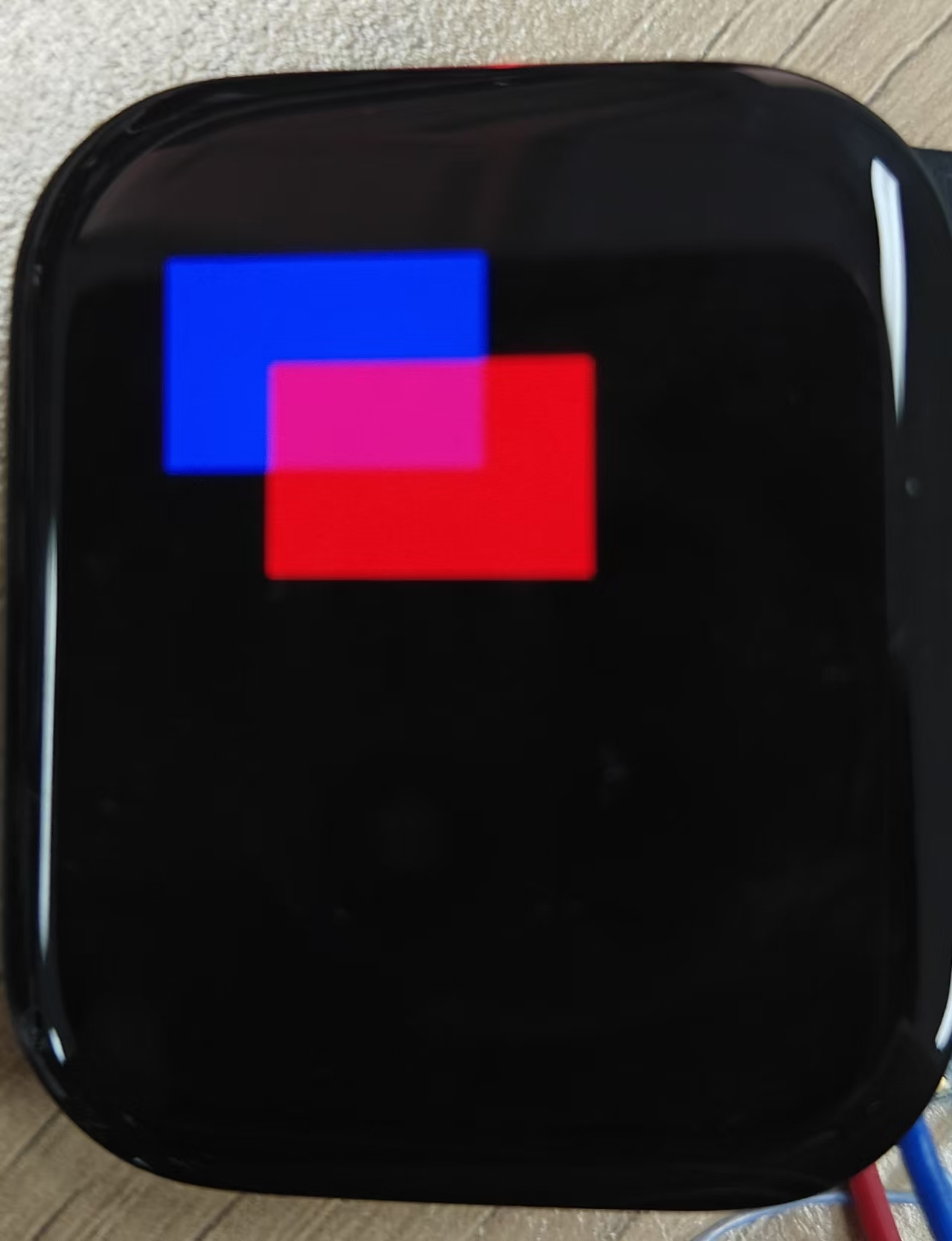

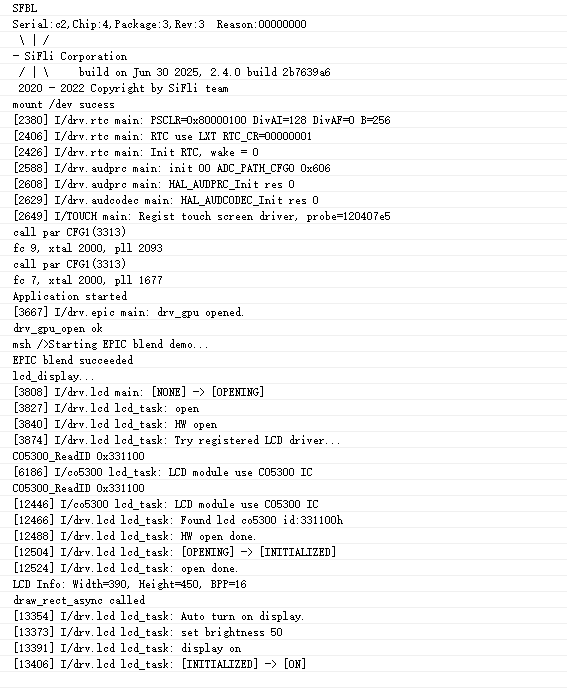

串口窗口打印如图: alt text 会在 LCD 屏幕上显示如图效果: alt text


例程的讲解

程序主要流程包括:

初始化 GPU 和 LCD 设备 —> 在两个缓冲区中分别绘制蓝色和红色矩形 –> 使用 EPIC 图形引擎对两个图层进行混合 –> 将混合后的图像输出到屏幕显示.

使用到的关键接口:

1.GPU/EPIC接口:

接口名

功能描述

drv_gpu_open()

初始化 GPU 资源,包括中断等

drv_epic_fill()

使用指定颜色填充矩形区域

HAL_EPIC_LayerConfigInit()

初始化图层配置结构体

HAL_EPIC_LayerSetDataOffset()

设置图层数据偏移量(用于裁剪)

drv_epic_blend()

执行多图层混合操作

drv_epic_wait_done()

等待混合操作完成

2.LCD 显示接口:

接口名

功能描述

rt_device_find(“lcd”)

查找 LCD 设备

rt_device_open()

打开 LCD 设备

rt_device_control(…, RTGRAPHIC_CTRL_SET_BUF_FORMAT)

设置显存格式

rt_device_control(…, RTGRAPHIC_CTRL_GET_INFO)

获取 LCD 屏幕信息

rt_graphix_ops()->draw_rect_async()

异步绘制矩形并刷新屏幕


注意的点!!!

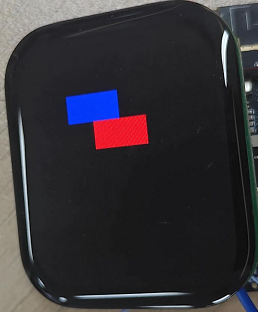

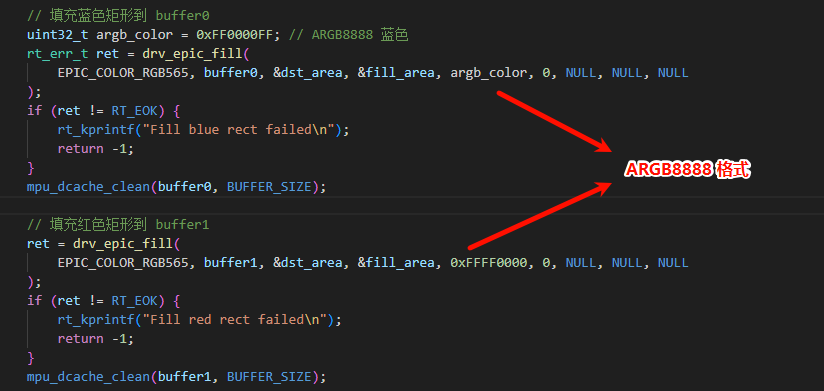

当发现屏幕没有显示的时候,排查填充的颜色是否为 ARGB8888 格式,因为drv_epic_fill接口要求填充的颜色格式为 ARGB8888 alt text 当发现出来的图片效果没有达到预期效果或者屏幕没有显示时(如图示例情况): 可能是裁剪没做好。 alt text


关于裁剪

  • 本例程的混叠原理是将图层fg_layer和图层bg_layer中的填充区域给裁剪 ‘拿’ 出来,然后将它们放在一个output_layer中。

  • 但是需要注意的是,当没有调用裁剪接口如 HAL_EPIC_LayerSetDataOffset() 时,默认的裁剪起始位置就是 layer.data 指针指向的首地址,在本例程中为左上角即(0,0)。那么被剪到的区域就会是 (layer.width - 0 ,layer.height - 0)。 这个时候如果我们对图层fg_layer和图层bg_layer设置的填充区域没有在被剪的区域中,那么我们的有效数据就没有被 ‘拿’ 到。

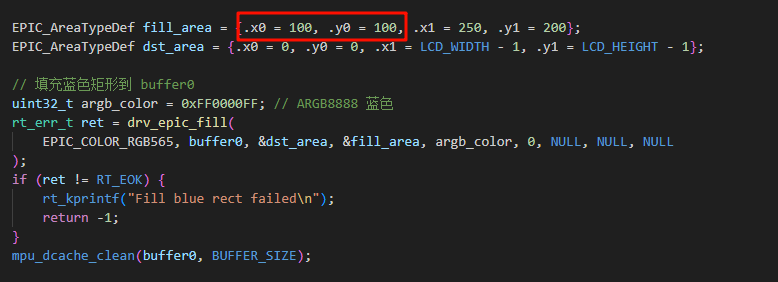

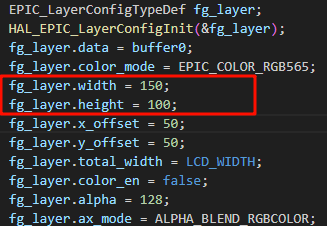

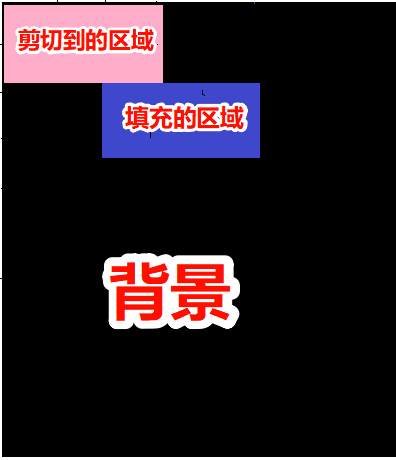

  • 如图代码本例程中设置的填充区域为(100 ~ 250,100 ~ 200),被剪到的区域为(0 ~ 150,0 ~ 100),我们填充的区域完美的避开了被剪的区域,那么被剪 ‘拿’ 出来的数据就会是空的,只剪到了背景。 alt text alt text alt text


那我们该怎么 既想要自己设置填充区域位置,又要准确剪切 ‘拿’ 到我们的填充区域呢?

  • 第一种最为简单的方法就是在不调用任何剪切函数的情况下,我们将填充区域的起始位置跟 layer.data 指针指向的首地址的位置保持一致(就是将填充的区域放到剪切的区域中)

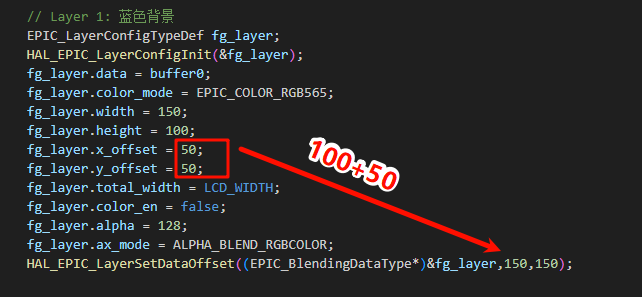

  • 第二种就是调用剪切接口例如 HAL_EPIC_LayerSetDataOffset(EPIC_BlendingDataType *layer, int16_t x, int16_t y),参数layer为剪切的图层,x为想要剪切的起始位置的x坐标,y为想要剪切的起始位置的y坐标,这样子我们就可以做到想剪哪里剪哪里。需要注意的是,x 和 y的值需要在你想剪的起始位置的基础上再加上 layer.x_offset 和 layer.y_offset 的值。如图本例程想剪的起始位置是(100,100), layer.x_offset 和 layer.y_offset 的值为 50,50 ,那么我们 x 和 y 的值就是 100 + 50 = 150, 100 + 50 = 150。 alt text
