ADC_battery示例
源码路径:example/hal/adc/adc_battery
支持的平台
例程可以运行在以下开发板
sf32lb52-lcd系列
sf32lb56-lcd系列
sf32lb58-lcd系列
概述
操作Hal函数单路ADC读取电池电压
例程的使用
编译和烧录
演示代码默认为单路ADC采样演示(启动后触发一次转换并打印)
切换到例程project目录,运行scons命令执行编译:
scons --board=sf32lb52-lcd_n16r8 -j8
执行烧写命令
build_sf32lb52-lcd_n16r8_hcpu\uart_download.bat
按提示选择端口即可进行下载:
please input the serial port num:5
例程输出结果展示:
每秒循环打印读取的电压值

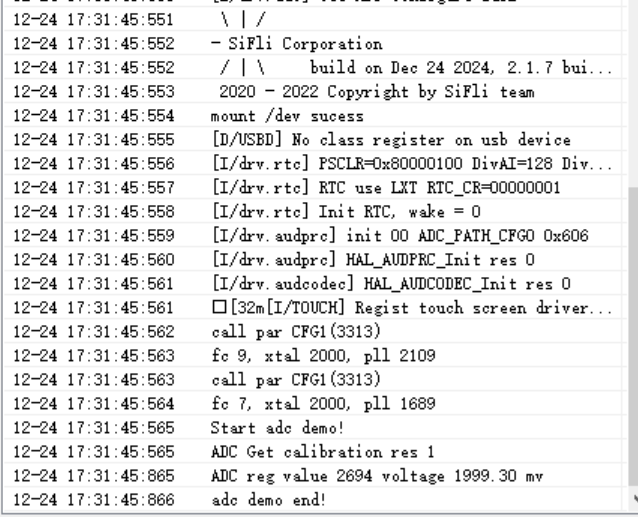

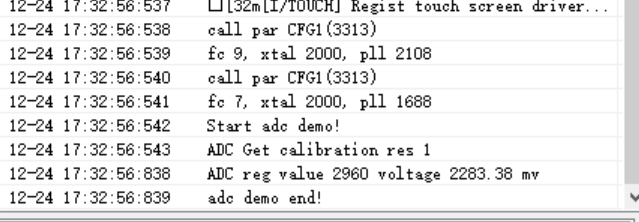

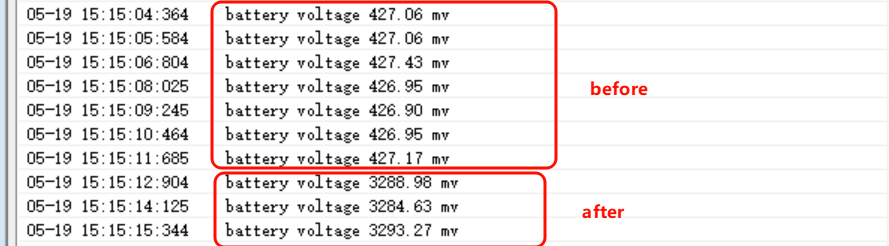

接入电池前读取的电压log与接入电池后读取的电压log对比

58_lcd 以及 56_lcd 的测量引脚点位为:

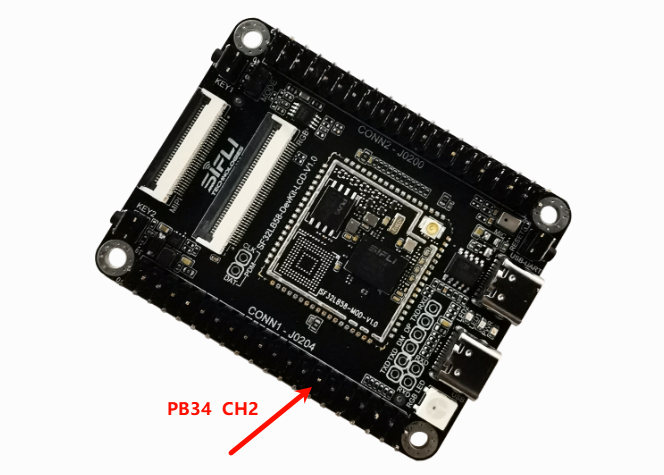

58的测量点位:

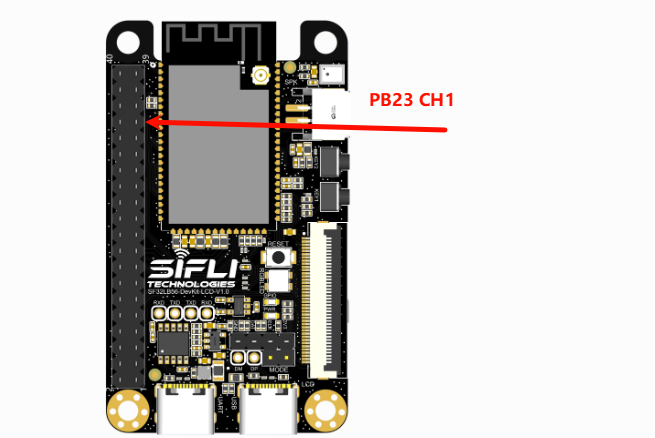

56的测量点位:

ADC配置流程
设置电池Vbat接口对应的通道,根据自己的板子平台修改,此处以52为例为通道7

在menuconfig中打开adc device
sdk.py menuconfig --board=sf32lb52-lcd_n16r8

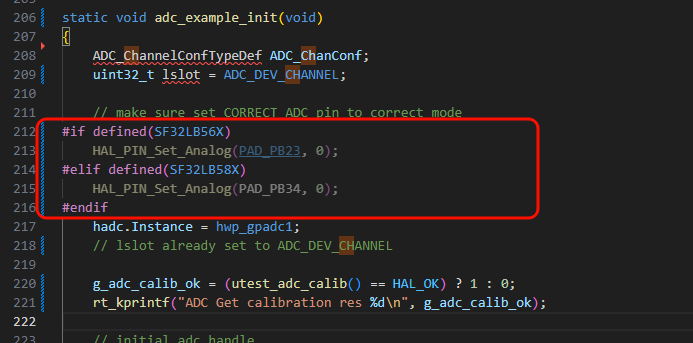

将需要测量的ADC通道引脚设置为模拟输入模式(非52平台通道7)

注意:
打开对应的ADC的时钟源(默认代码开启,此处不是必须)
/* 2, open adc clock source */
HAL_RCC_EnableModule(RCC_MOD_GPADC);
ADC校准
为了提高ADC精度,SiFli系列芯片出厂都进行了ADC校准(校准参数写入了芯片内的OTP区域),不同系列校准方法会有区别,
为了确保ADC精确度,每次上电,需要调用一次校准函数。使用统一的上下文结构体管理校准参数:
/* 定义校准上下文 */
static HAL_ADC_CalibContextTypeDef g_adc_calib_ctx;
/* 加载校准参数 */
static int utest_adc_calib(void)
{
HAL_ADC_CalibFactoryInfoTypeDef factory_info;
/* 加载校准上下文:初始化默认值 + 读取工厂配置 */
if (HAL_ADC_CalibLoad(NULL,
&g_adc_calib_ctx,
HAL_ADC_CALIB_SOURCE_BSP,
HAL_ADC_CALIB_F_INIT) != HAL_OK)
{
rt_kprintf("Get ADC configure fail\n");
return HAL_ERROR;
}
/* 获取工厂配置信息(用于日志输出) */
if (HAL_ADC_CalibGetFactoryInfo(HAL_ADC_CALIB_SOURCE_BSP, &factory_info) != HAL_OK)
{
rt_kprintf("Get ADC configure fail\n");
return HAL_ERROR;
}
return HAL_OK;
}
ADC采用得到寄存器原始值后,调用函数
HAL_ADC_RegToVoltageFloat根据校准上下文算出最终的电压值:
/* 读取寄存器值 */
dst = HAL_ADC_GetValue(&hadc, lslot);
/* 转换为电压值 (mV) */
float voltage = HAL_ADC_RegToVoltageFloat((float)dst, &g_adc_calib_ctx);
52系列芯片 Channel 7 内部通过分压电阻连接到Vbat,要得到Vbat值需要乘以校准系数:
/* VBAT通道特殊处理 */
if (channel == 7)
{
/* 实际电池电压 = ADC电压 × vbat_factor */
voltage *= g_adc_calib_ctx.vbat_factor;
}
应用校准参数到硬件(如LDO Vref设置):
/* 应用校准参数到硬件 */
HAL_ADC_CalibApply(&hadc, &g_adc_calib_ctx);
校准API参考
数据结构
HAL_ADC_CalibContextTypeDef - 校准上下文
typedef struct
{
float offset; /* 0V偏移值(寄存器值) */
float ratio; /* 增益/斜率(mV/bit × 1000) */
uint32_t threshold_reg; /* 过压阈值(寄存器值) */
uint8_t range_mode; /* 范围模式: 0=大范围(X3), 1=小范围(X1) */
float vbat_factor; /* VBAT分压校正系数 */
uint8_t ldovref_sel; /* LDO参考电压选择值 */
uint8_t flags; /* 状态标志位 */
} HAL_ADC_CalibContextTypeDef;
HAL_ADC_CalibFactoryInfoTypeDef - 工厂配置信息
typedef struct
{
uint32_t voltage1_mv; /* 校准点1电压 (mV) */
uint32_t reg_value1; /* 校准点1寄存器值 */
uint32_t voltage2_mv; /* 校准点2电压 (mV) */
uint32_t reg_value2; /* 校准点2寄存器值 */
uint16_t vbat_reg; /* VBAT参考寄存器值 (仅SF32LB52X) */
uint16_t vbat_mv; /* VBAT参考电压 (仅SF32LB52X) */
uint8_t ldovref_flag; /* LDO Vref已校准标志 (仅SF32LB52X) */
uint8_t ldovref_sel; /* LDO Vref选择值 (仅SF32LB52X) */
uint8_t range_mode; /* 范围模式 */
} HAL_ADC_CalibFactoryInfoTypeDef;
API函数
函数 |
说明 |
|---|---|
|
加载校准上下文 |
|
初始化上下文为默认值 |
|
应用校准参数到硬件 |
|
获取工厂配置信息 |
|
寄存器值转电压(浮点) |
|
寄存器值转电压(整型) |
|
自定义校准参数 |
异常诊断
ADC采样的电压值不对
检查ADC硬件是否连接正确,ADC采样的通道为固定IO口,不能任意指定,具体CH0-7为哪个IO,参照芯片手册
ADC输入电压范围为0V - 参考电压(52默认为3v3),不能超出输入范围
采用Ozone或者LightWork等调试工具,在启动ADC采样后,在线连接,对照芯片手册,查看对应的寄存器配置状态
ADC精确度不够
ADC校准参数是否获取和使用
分压电阻的精度是否达到要求
ADC参考电压是否稳定和是否有过大纹波(具体参考ADC电压参考芯片手册)
参考文档
EH-SF32LB52X_Pin_config_V1.3.0_20231110.xlsx
DS0052-SF32LB52x-芯片技术规格书 V0p3.pdf
更新记录
版本 |
日期 |
发布说明 |
|---|---|---|
0.0.1 |
10/2024 |
初始版本 |
0.0.2 |
03/2025 |
更新为新版HAL校准API |
0.0.3 |
05/2026 |
增加对56,58的说明 |
