Ozone 在线断点调试指南

本节讲如何使用 Ozone 来打断点单步调试，使用到的工具为 Ozone。

1. 早期死机断点设置

如果系统在 Bootloader 阶段、Bootloader 刚结束、启动初始化初期（或休眠唤醒时）就发生死机，直接挂载 J-Link 往往来不及，可以通过代码直接打断点。

  • 汇编层设置：在 drivers/cmsis/sf32lb5xx/Templates/arm/startup_bf0_hcpu.S（注意替换对应芯片型号）的 Reset_Handler 中加入 B . 死循环。

注意： gcc编译的 startup_bf0_hcpu.S 路径和keil不一样，gcc的路径为：drivers/cmsis/sf32lb5xx/Templates/gcc/startup_bf0_hcpu.S

Reset_Handler   PROC
                B        . ; // MCU 复位后第一条指令执行的位置，添加断点

  • C 语言层设置：在 SystemInit() 或 rtthread_startup() 初期加入汇编级断点。

__asm("B ."); // 设置断点

或者：

HAL_sw_breakpoint(); // 设置断点

备注

不要使用 while(1); 作为断点，因为编译器优化可能会将它后面的语句全部丢弃。

设置后，系统将停留在该指令。连上 J-Link 和 Ozone 后，通过命令 setpc PC+2 将 PC 寄存器向后移动 2 个字节跳过断点，即可开始单步跟踪。

2. Ozone 调试指南

Ozone 是 SEGGER 官方推出的全功能调试器，在处理死机排查、多核调试时比 Keil 更加稳定。

2.1 Ozone 工程建立与连接

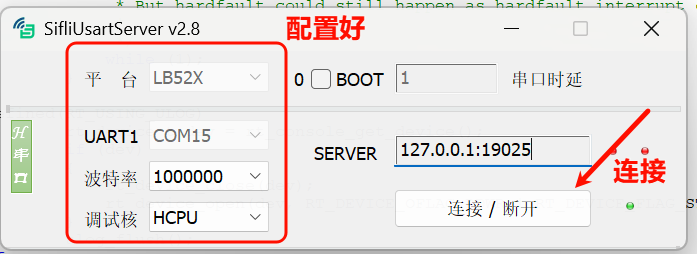

52 系列 MCU 没有 SWD 接口，如果要用 Ozone 来调试，可以采用 SiFliUsartServer.exe 工具，使用方法如下图设置：

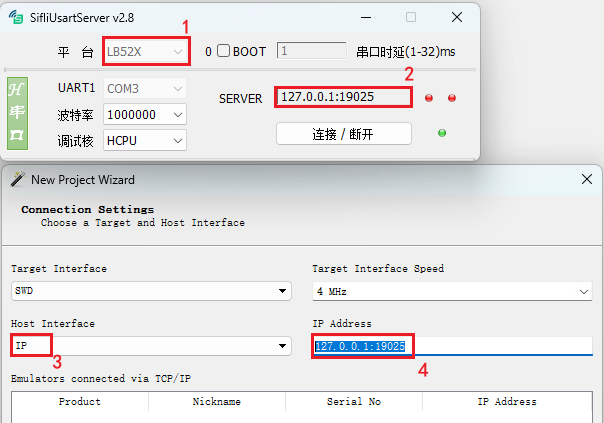

usartserver

新建项目：打开 Ozone，创建一个新项目。

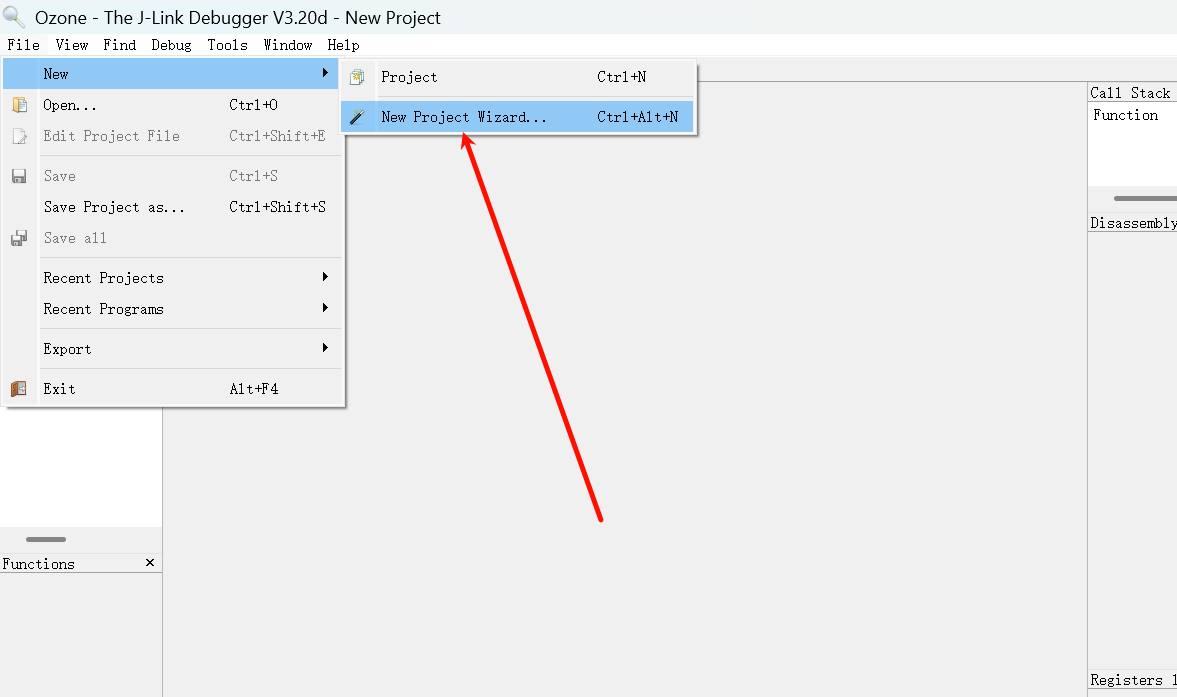

52新建项目

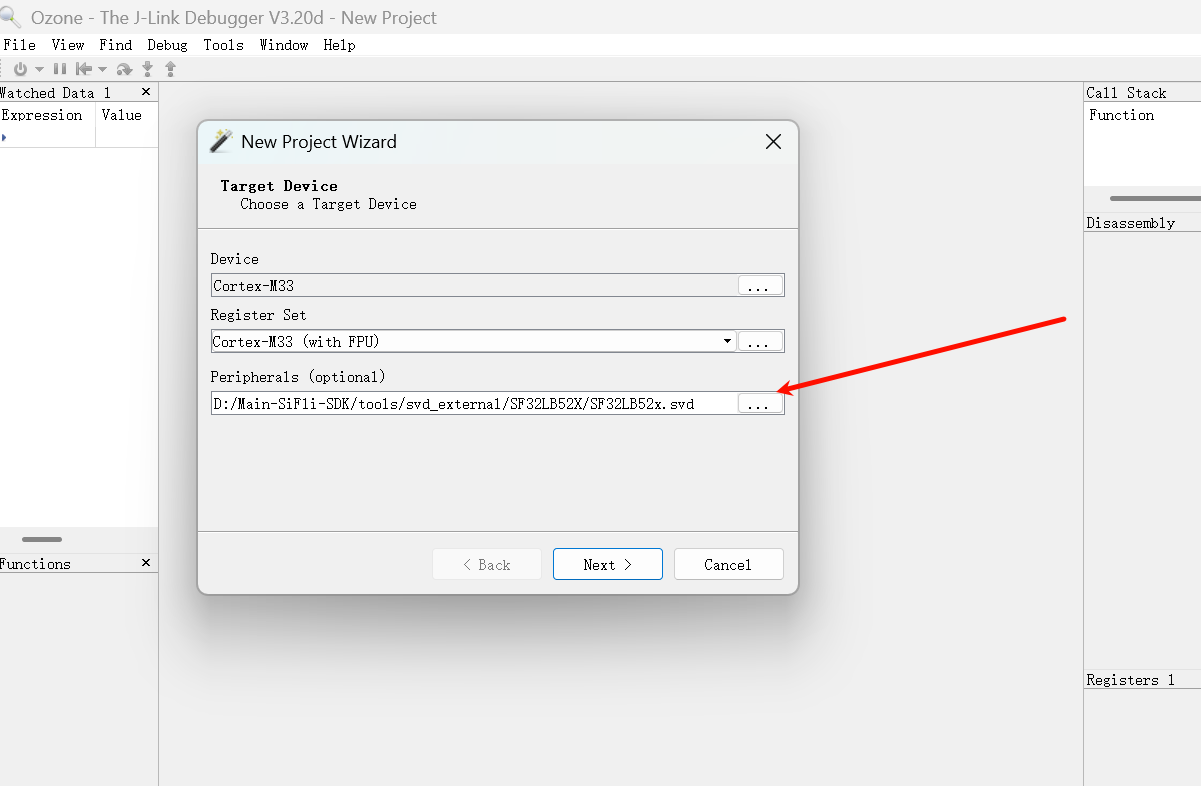

选择调试芯片：在 SIFLI-SDK\tools\svd_external 路径下选择对应的芯片型号目录打开选择svd文件。

52选择芯片

选择连接接口：将 SiFliUsartServer 虚拟的 IP 如图填入。

USART Server

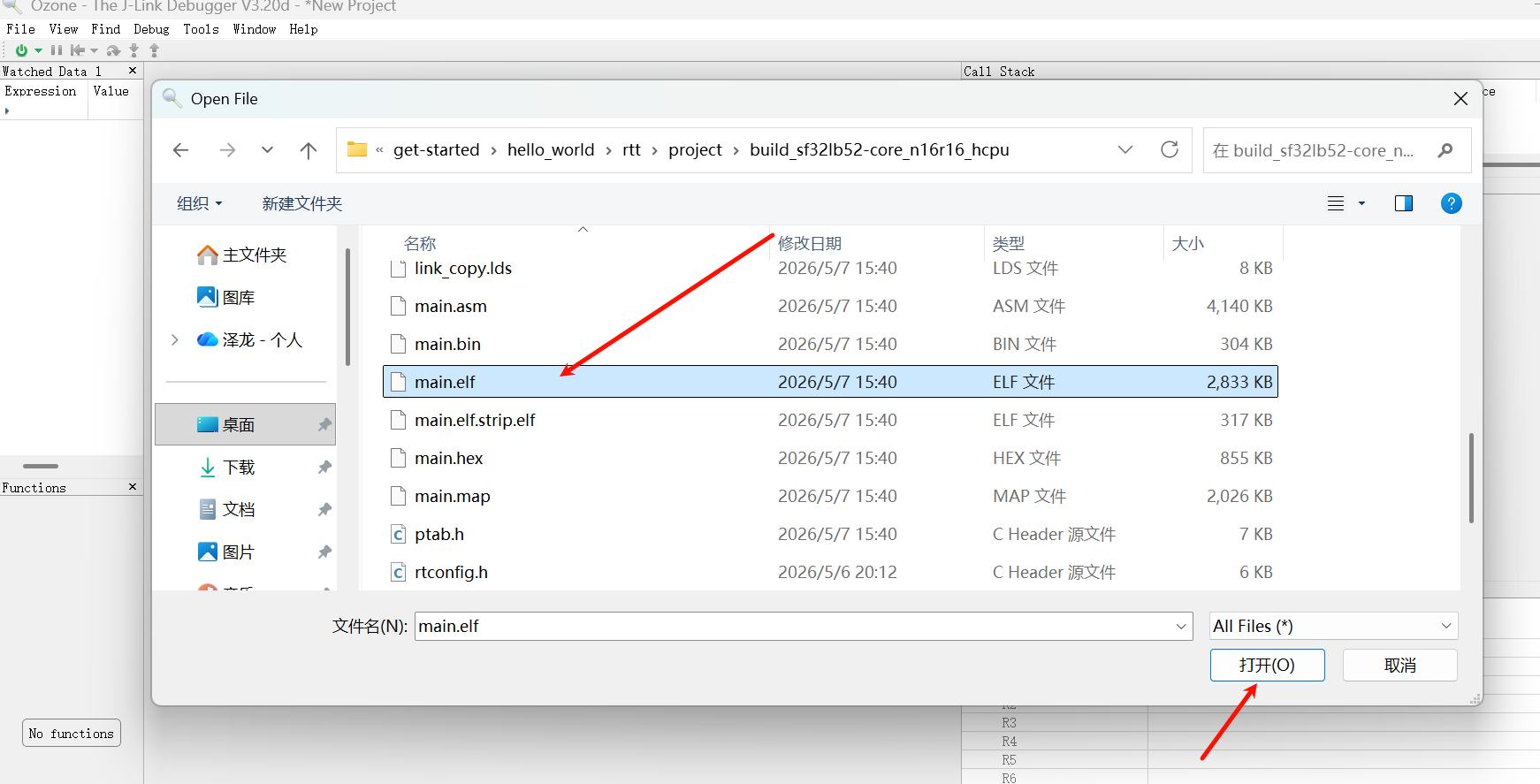

选择固件：选择编译出的 *.axf 或 *.elf 文件。注意后缀名的区别，使用 Keil 编译的后缀名是 .axf，使用 GCC 编译的后缀名是 .elf。

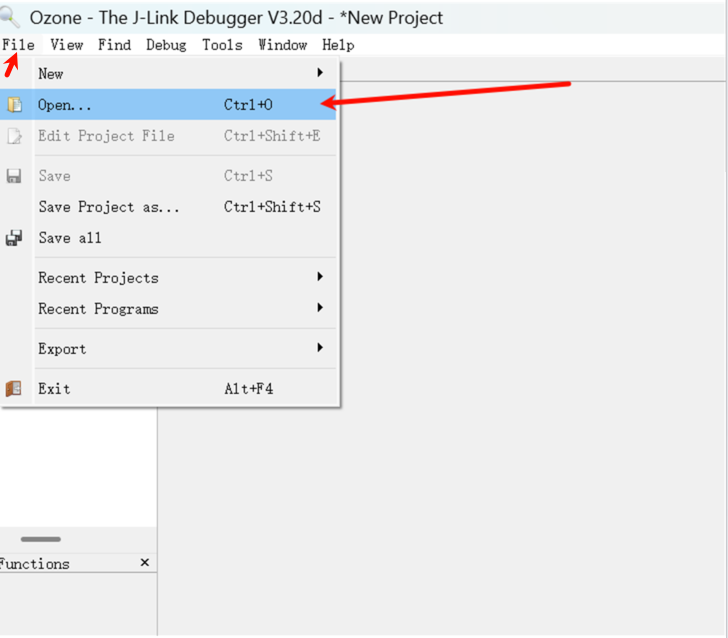

Ozone 中选择 file 之后再选择 open 的选项，随后找到自己想导入的固件选择导入。

52选择固件1

52选择固件2

Attach 程序：

  • Attach & Halt Program：让 J-Link 连接到 CPU，并暂停在当前的 PC 指针（排查死机时推荐）。

  • Attach & Run Program：连接到 CPU 并继续从当前 PC 运行。

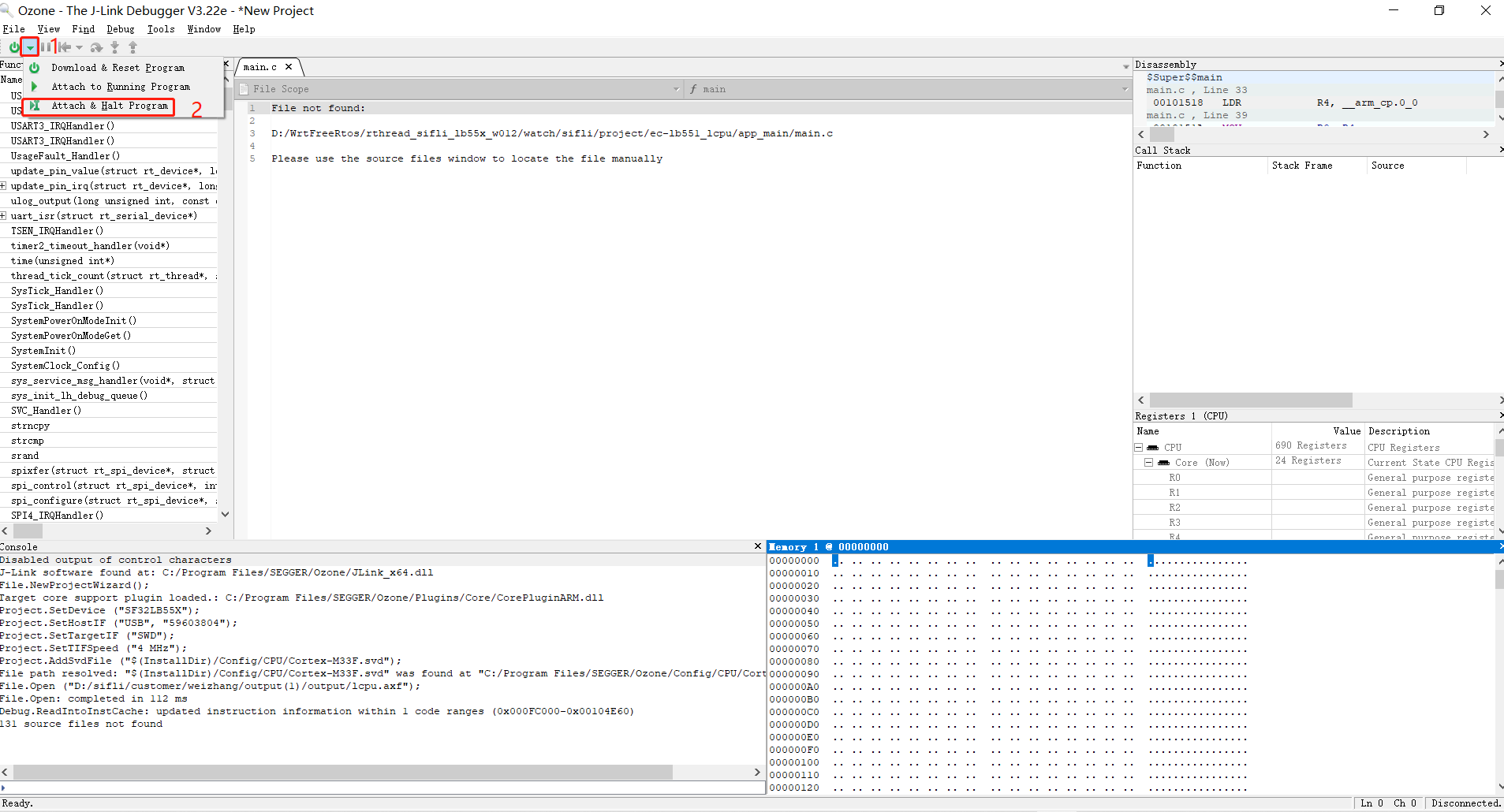

Attach

开始调试：点击运行程序箭头图标后，CPU 即可单步运行，可以添加断点、查看调用栈信息和寄存器状态。

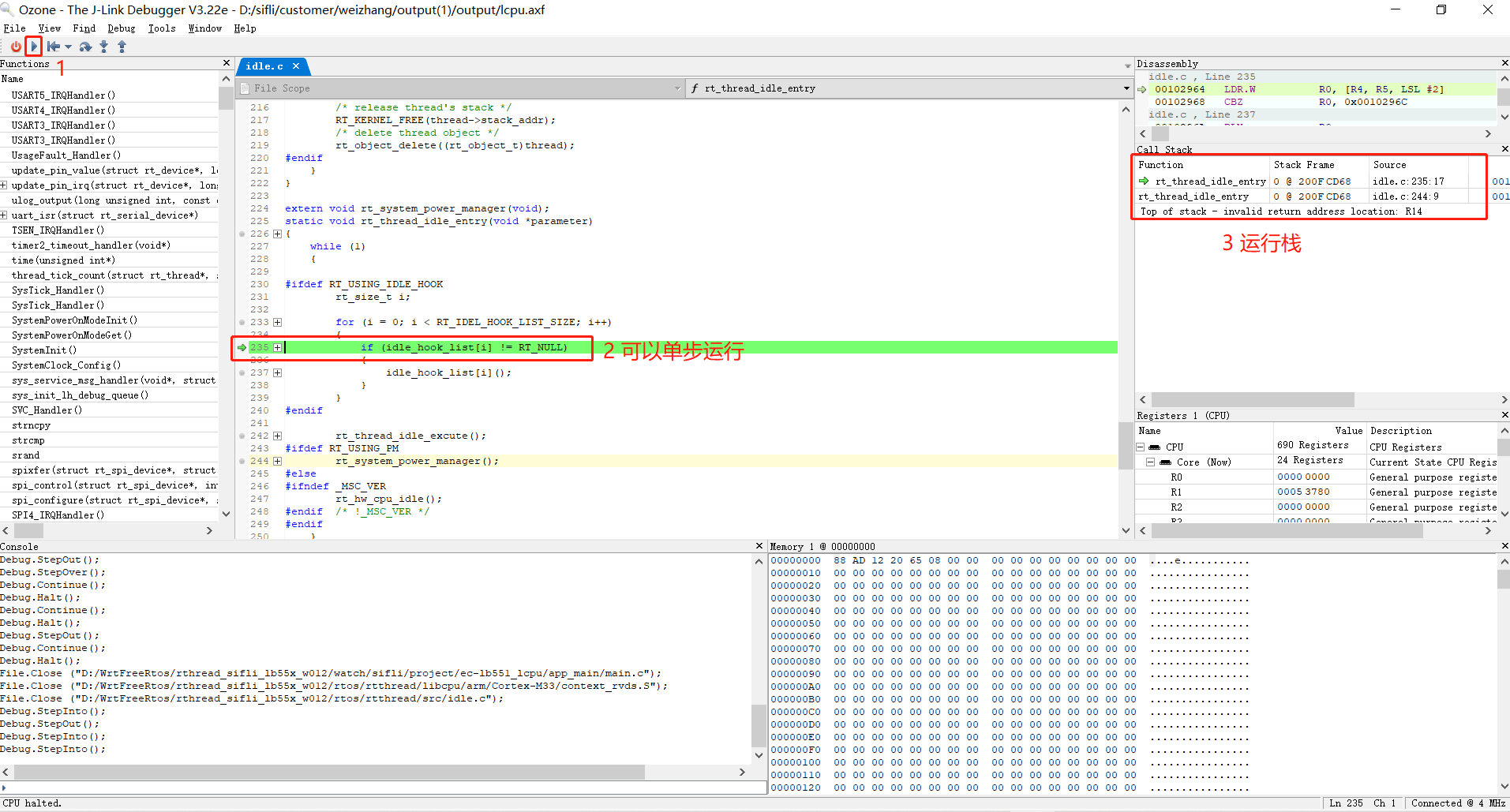

调试界面

2.2 Ozone 常见调试问题排查

问题 1：连接后出现 Target Connection Lost 频繁断连

经常连接一会就会出现如下断连对话框，随后调试中断：

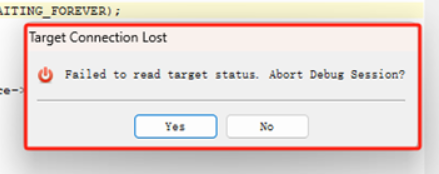

Target Connection Lost

原因与解决： 这是因为连接 Ozone 进行调试时，默认开启了 Memory 窗口并读取了暂未初始化（如 PSRAM）或不存在的内存地址，读取失败导致断连。连接调试前，请务必关闭 Ozone 的 Memory 窗口和其他不用的窗口。

关闭非法 Memory

问题 2：Ozone 使能 RT-Thread RTOS 线程感知

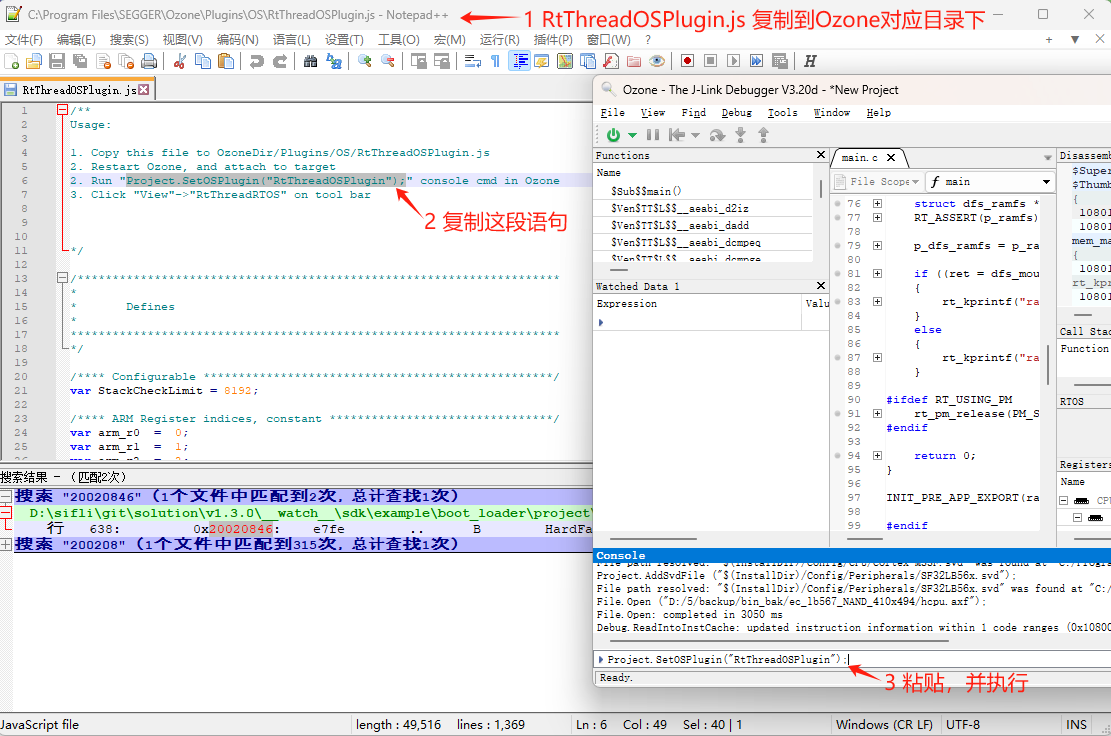

如果在 Ozone 中希望查看系统线程，请将 SDK 下的插件 \tools\segger\RtThreadOSPlugin.js 复制到 Ozone 安装目录的 Plugins\OS\ 下。重新打开工程，启用 Project.SetOSPlugin("RtThreadOSPlugin"); 即可在线切换 RT-Thread 线程查看和调试。

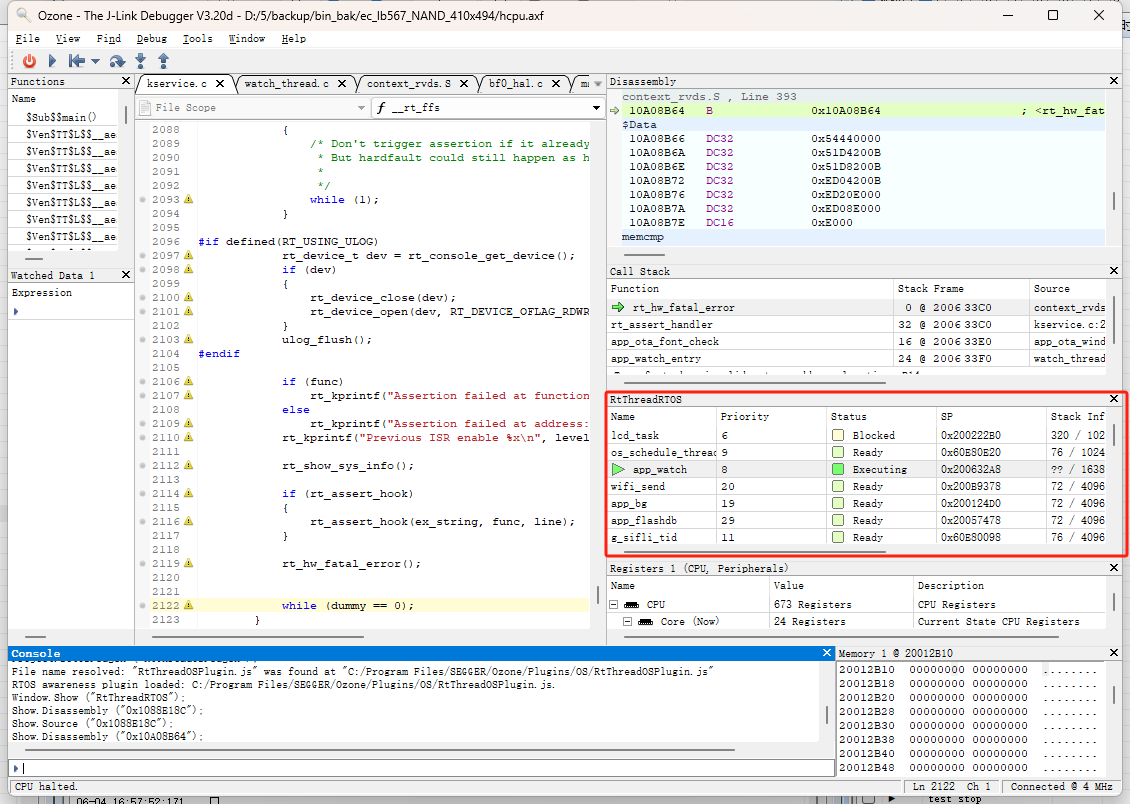

使能 RTOS Plugin 1 使能 RTOS Plugin 2

问题 3：Ozone 提示 File not found（重定义源码路径）

在烧录的 bin 不是本地编译（例如排查其他人发来的死机现场）的情况下，Ozone 提示 File not found，无法定位到 C 源代码进行单步跟踪。

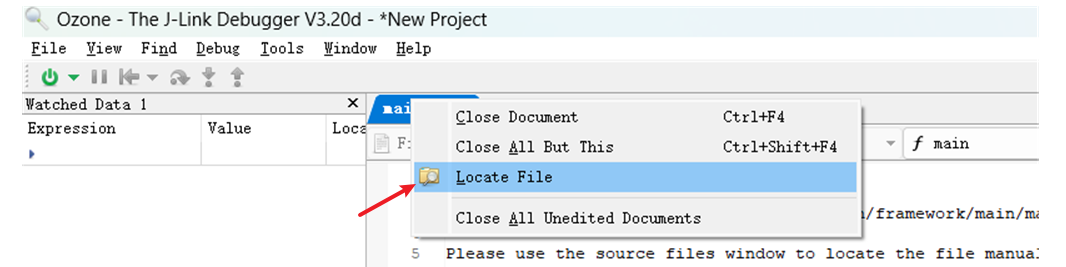

File not found

解决方法：

  • 单个文件找不到：右键该文件，选择 Locate File 并定位到本地对应的 C 源文件。

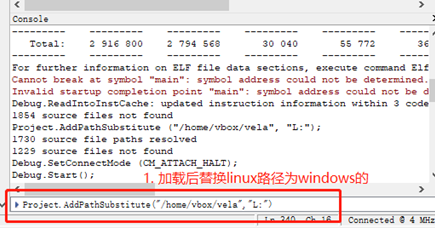

  • 批量文件基地址不对：在 Ozone 的命令窗口输入 Project.AddPathSubstitute 命令重定位路径，比如将 ELF 中的 Linux 编译路径替换为 Windows 的本地路径。

Path Substitute

问题 4：Ozone Debug 连接不成功

提示：

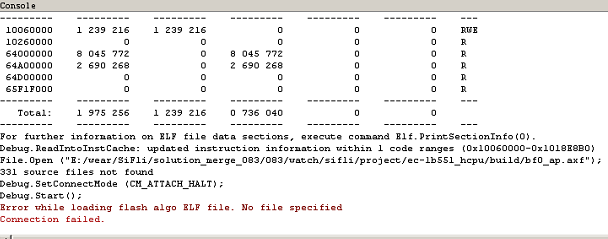

alt text

解决方法：你需要按照 J-Link 一样，添加好 flash 的驱动和 xml 配置文件，这样 Ozone 才支持。

C:\Program Files\SEGGER\Ozone\Devices\SiFli\SF32LB55X****.elf
C:\Program Files\SEGGER\Ozone\JLinkDevices.xml
# 不同 J-Link 或 Ozone 版本的路径可能如下：
C:\Users\yourname\AppData\Roaming\SEGGER\JLinkDevices.xml
C:\Users\yourname\AppData\Roaming\SEGGER\JLinkDevices\Devices\SF32LB55X****.elf
