LVGL v8 multedge 边缘交互

lvsf_multedge 是 SiFli 为 lvsf_multlist 提供的边缘交互插件。当 multlist 滑动到边界时会发出边缘拖拽事件；如果存在一个 edge 对象响应该事件并回复应答，multlist 就会把显示权交给 edge，由它显示侧边栏、下拉 / 上拉浮层等内容，从而实现类似“从屏幕边缘滑出的悬浮窗口”的效果。edge 与 multlist 之间的事件交互逻辑已在控件内部封装。

它与 multlist、multswipe、scrollbar 同属插件化体系：multlist 滑动到边缘时触发，multedge 接管显示。

  • 主要头文件：middleware/lvgl/lvsf/gui_widgets/lvsf_multedge.h

  • 依赖：lvsf_multlist.h

功能简介

  • 支持左 / 右 / 上 / 下四种边缘类型，分别对应侧边栏、下拉、上拉等浮层。

  • 可通过 check 回调或指定 item 索引，决定边缘交互作用于哪个列表项。

  • 可配置边缘展开 / 收起的阈值距离。

  • 内部通过事件与 multlist 完成“请求—应答—拖拽—结束”的交接，应用只需创建 edge 对象并配置即可。

使用场景

  • 平铺（TLV）页面的左侧 / 右侧侧边栏。

  • 顶部下拉消息框、底部上拉菜单。

  • 任何“从屏幕边缘拖出一个悬浮窗口”的交互。

支持的开发板

multedge 没有独立的 SDK example，作为 multlist 的插件使用，运行环境与 lvgl_v8_multlist 例程一致：

  • sf32lb52-lcd_n16r8

  • sf32lb52-lchspi-ulp

配置与初始化

在 menuconfig 中启用对应组件（默认已开启）：

CONFIG_LVSF_USE_MULTEDGE=y

创建 edge 对象时，父对象必须是 multlist 控件本身。先布局 edge 的外观（背景、尺寸、位置），再设置边缘类型、绑定 item 的方式和阈值：

#include "lvsf_multedge.h"

/* 左侧侧边栏 */
lv_obj_t *left_egd = lv_multedge_create(multlist);   /* parent 必须是 multlist */
lv_obj_remove_style_all(left_egd);
lv_obj_set_size(left_egd, SIDEBAR_W, LV_VER_RES_MAX);
lv_obj_align_to(left_egd, multlist, LV_ALIGN_OUT_LEFT_MID, 0, 0);
lv_obj_set_style_bg_color(left_egd, LV_COLOR_BLACK, LV_STATE_DEFAULT);
lv_obj_set_style_bg_opa(left_egd, LV_OPA_80, LV_STATE_DEFAULT);

lv_multedge_set_type(left_egd, LV_EDGE_LEFT);                 /* 左侧边缘 */
lv_multedge_set_item_index(left_egd, 0);                     /* 仅 item 索引为 0 时触发 */
lv_multedge_set_threshold(left_egd, -SIDEBAR_W + 5, -5);      /* 展开 / 收起阈值 */

也可以用 check 回调代替固定索引，在回调里根据 item 内容判断是否允许拖拽 edge：

static int shortcut_check_item(lv_multlist_item_t *item)
{
    /* 返回 true 表示允许触发 edge 滑出，false 表示保持不动 */
    return my_item_is_wf(item);
}

lv_multedge_set_check_cb(top_egd, shortcut_check_item);

警告

  • lv_multedge_create(parent) 的 parent 必须是 multlist 控件对象，否则事件联动不会生效。

  • 边缘类型必须取合法值 LV_EDGE_LEFT/RIGHT/TOP/BOTTOM。

  • 阈值 start / end 要结合实际坐标范围设置，过小 / 过大会导致交互不灵敏或误触发。

API 说明

以下函数签名均逐字来自 lvsf_multedge.h。

接口函数

功能说明

参数 / 返回值说明

lv_obj_t *lv_multedge_create(lv_obj_t *parent)

创建 multedge 边缘对象

parent：必须为 multlist 对象；返回新建 edge 指针

void lv_multedge_set_type(lv_obj_t *edge, lv_multlist_edge_type_t type)

设置边缘类型

type：LV_EDGE_LEFT/RIGHT/TOP/BOTTOM

void lv_multedge_set_check_cb(lv_obj_t *edge, lv_multedge_check_item check_cb)

设置检查回调，判断边缘交互作用于哪个 item

check_cb：原型 int (*)(lv_multlist_item_t *item)，返回非 0 表示该 item 可触发 edge

void lv_multedge_set_item_index(lv_obj_t *edge, int16_t index)

设置边缘交互作用的 item 索引

仅该索引的 item 触发 edge

void lv_multedge_set_threshold(lv_obj_t *edge, lv_coord_t start, lv_coord_t end)

设置边缘展开 / 收起阈值

start：展开起始阈值；end：收起结束阈值

uint16_t lv_multedge_get_state(lv_obj_t *edge)

获取 edge 当前状态

返回 LV_MULTEDGE_HIDDEN（隐藏）/ LV_MULTEDGE_MOVING（移动中）/ LV_MULTEDGE_END（完全拉出）/ LV_MULTEDGE_GOBACK

典型用法

左侧侧边栏

lv_obj_t *left_egd = lv_multedge_create(multlist);
lv_obj_remove_style_all(left_egd);
lv_obj_set_size(left_egd, SIDEBAR_W, LV_VER_RES_MAX);
lv_obj_align_to(left_egd, multlist, LV_ALIGN_OUT_LEFT_MID, 0, 0);
lv_obj_set_style_bg_color(left_egd, LV_COLOR_BLACK, LV_STATE_DEFAULT);
lv_obj_set_style_bg_opa(left_egd, LV_OPA_80, LV_STATE_DEFAULT);

lv_multedge_set_type(left_egd, LV_EDGE_LEFT);
lv_multedge_set_item_index(left_egd, 0);
lv_multedge_set_threshold(left_egd, -SIDEBAR_W + 5, -5);

顶部下拉消息框

lv_obj_t *top_egd = lv_multedge_create(multlist);
lv_obj_remove_style_all(top_egd);
lv_obj_set_size(top_egd, LV_HOR_RES_MAX, LV_VER_RES_MAX);
lv_obj_align_to(top_egd, multlist, LV_ALIGN_OUT_TOP_MID, 0, 0);
lv_obj_set_style_bg_color(top_egd, lv_color_make(50, 50, 50), LV_STATE_DEFAULT);
lv_obj_set_style_bg_opa(top_egd, 128, LV_STATE_DEFAULT);

lv_multedge_set_type(top_egd, LV_EDGE_TOP);
lv_multedge_set_check_cb(top_egd, shortcut_check_item);

效果展示

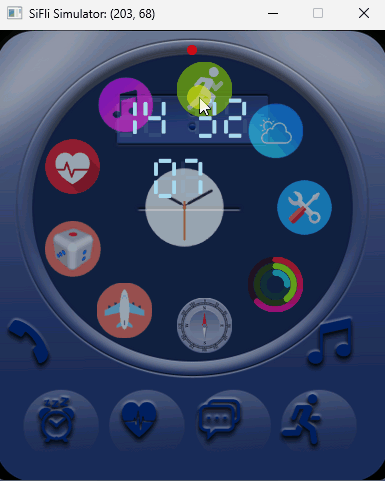

从屏幕边缘拖出浮层的边缘交互效果：

multedge 效果

参考文档

  • SiFli-SDK 快速入门

  • 头文件：middleware/lvgl/lvsf/gui_widgets/lvsf_multedge.h

  • 相关控件：lvsf_multlist（列表容器）、lvsf_multswipe（滑动删除）、lvsf_scrollbar（滚动条）
