GPIO功耗测试示例

源码路径: example/pm/gpio

支持的开发板

此示例可在以下开发板上运行：

• sf32lb52-core_n16r16

概述

在 RT-Thread 操作系统下，使用定时器唤醒并读取 GPIO 进行功耗测试。LCPU 已进入睡眠状态，HCPU 已进入低功耗状态（HCPU 主频为 48MHz）。程序每隔 100ms 唤醒并读取一次 GPIO。

硬件连接

进行低功耗测试时，板子不再通过 USB 进行供电，而是需要通过功耗检测工具，通过 UDDIO、PVDD、AVDD 给开发板供电。所以接下来需要进行如下操作才能进行功耗测试。

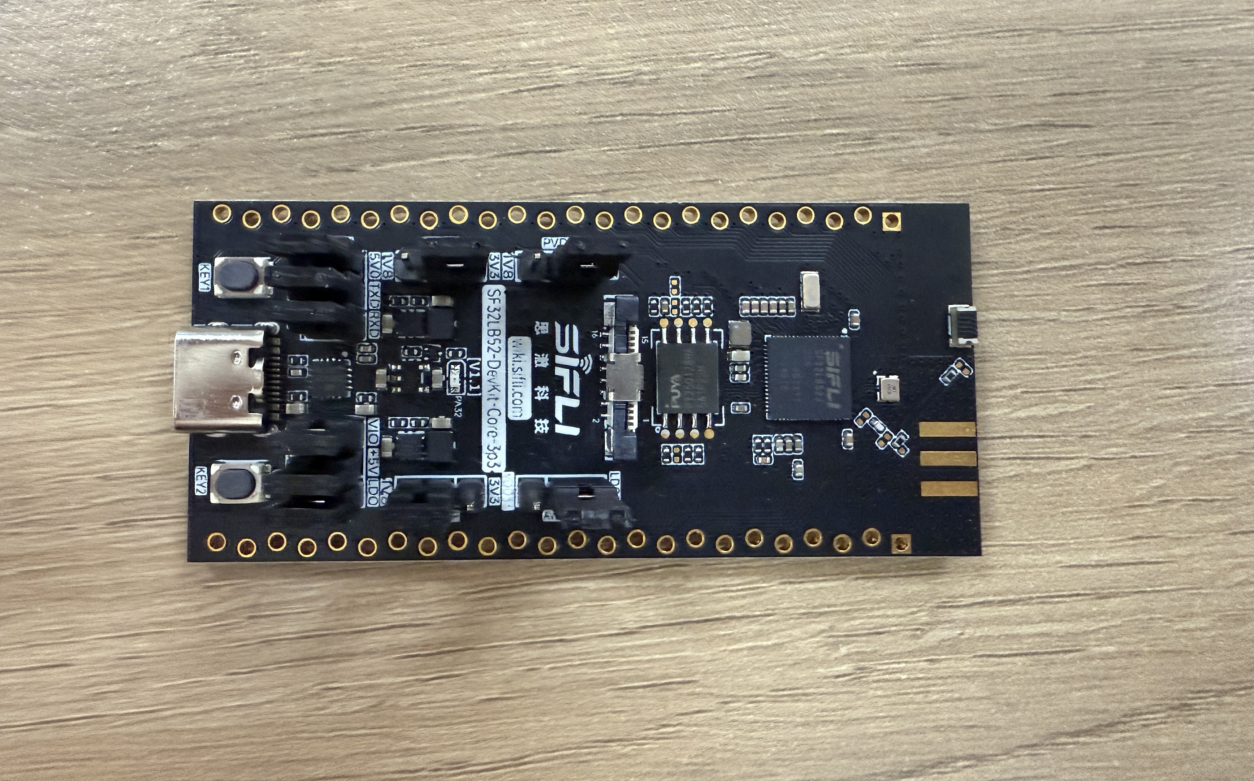

• 开发板原有供电情况

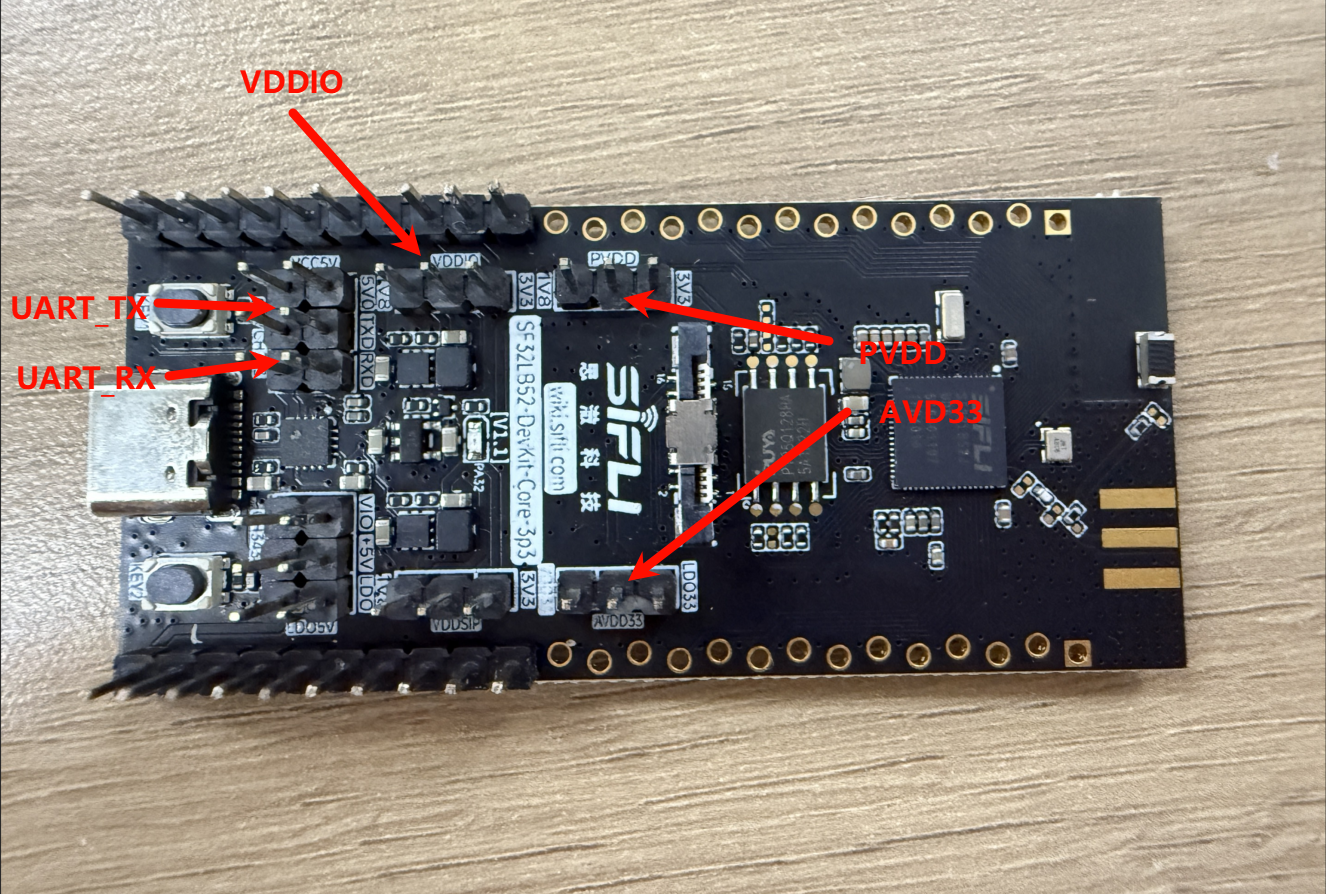

• 首先将跳线帽都去除

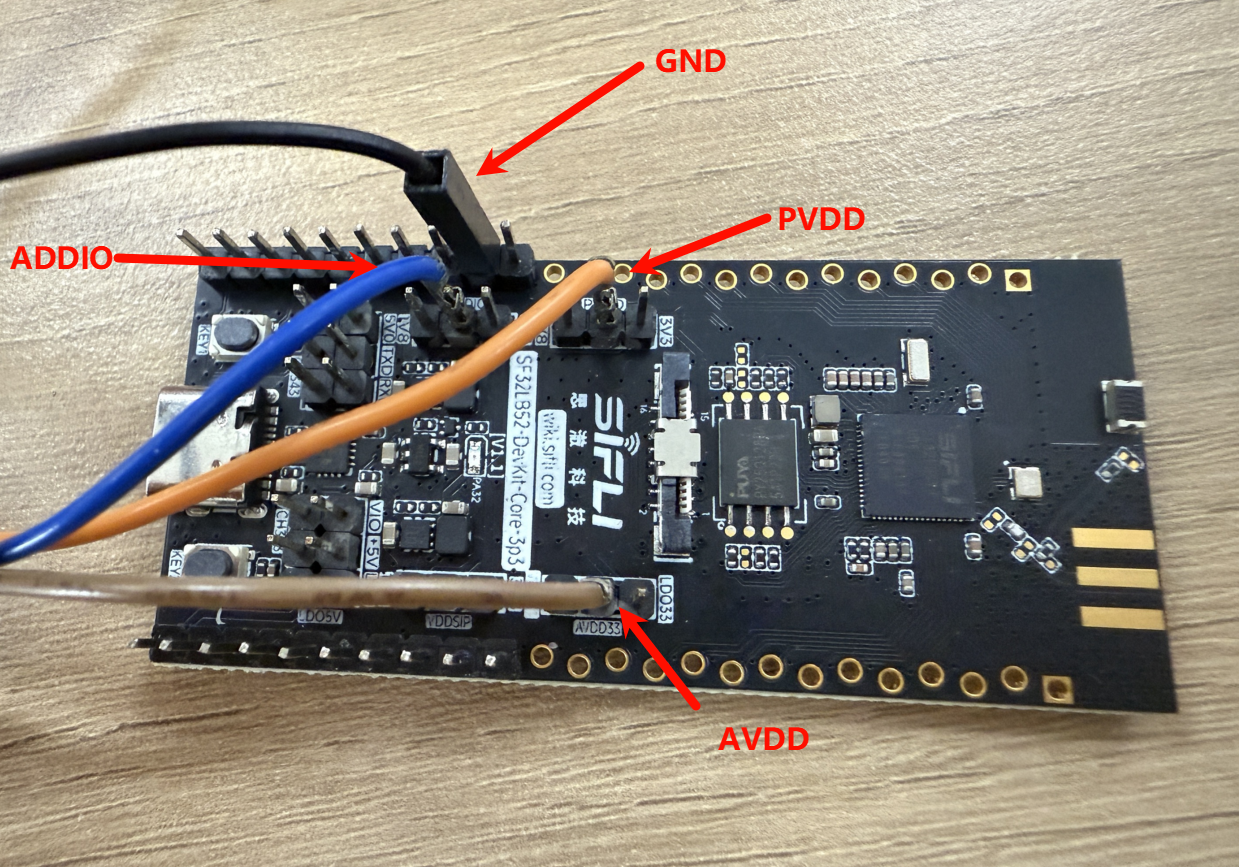

• 将VDDIO、PVDD、AVDD分别连接至PPK上的电源引脚，GND连接到PPK的GND引脚

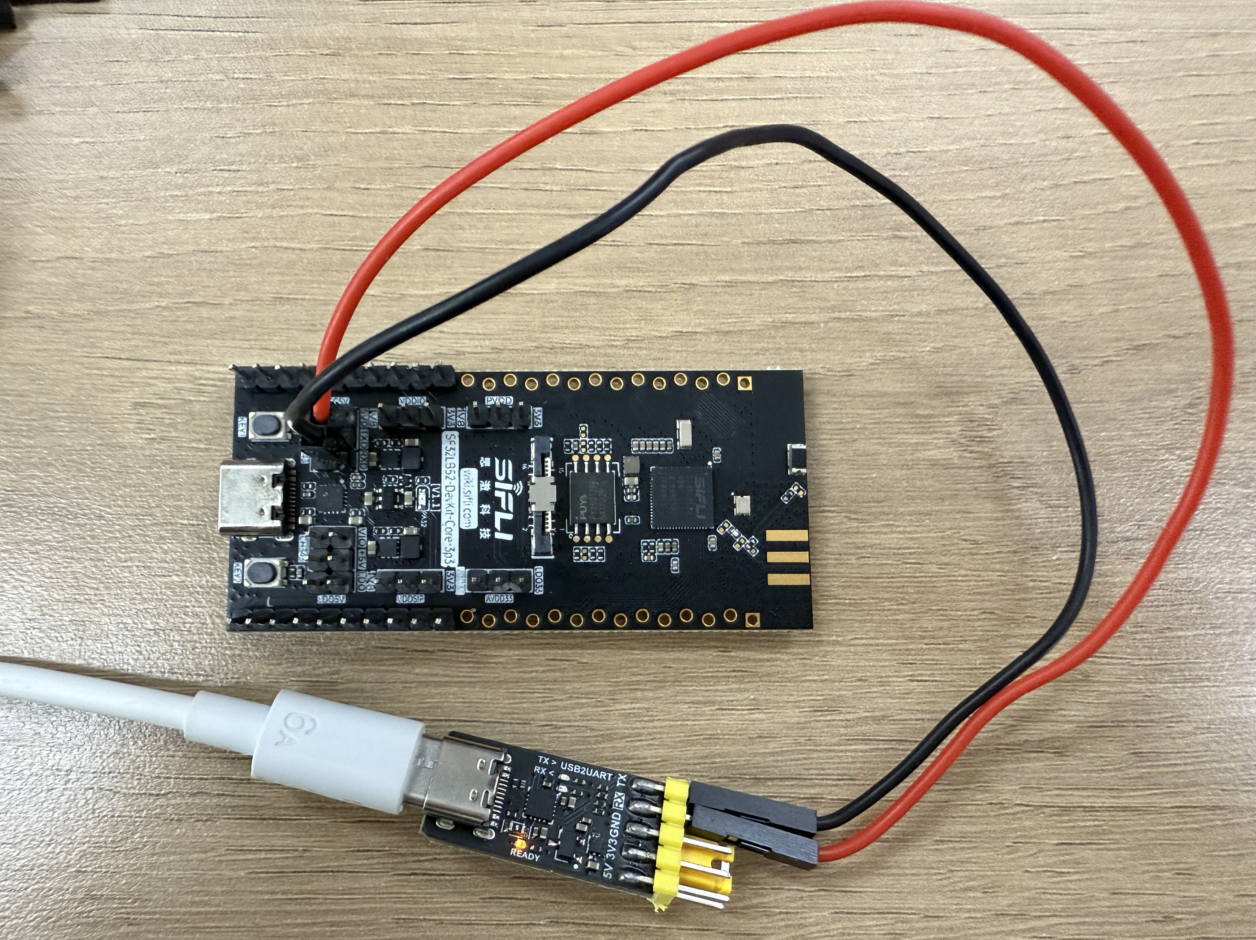

• 为了方便调试，可以将uart转接器进行与板子的TX、RX连接

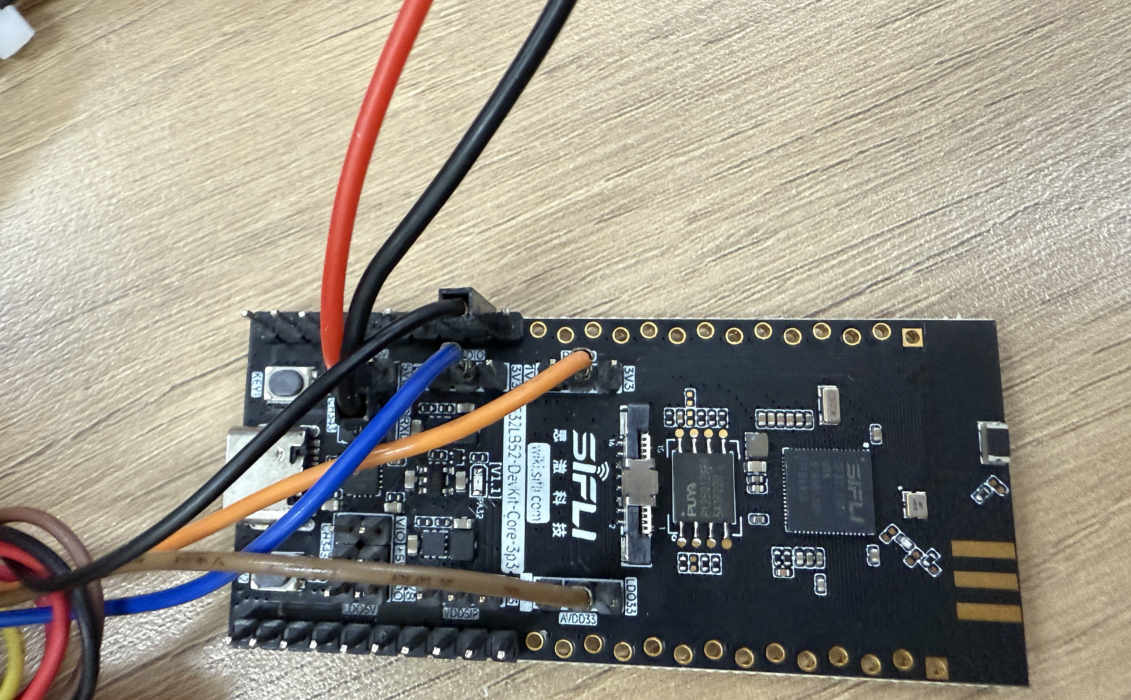

• 最终连线

menuconfig配置

• “默认情况下已经打开了所需的配置

menuconfig --board=board_name

1. 使能低功耗模式

• 路径：Sifli middleware

  • 开启： Enable low power support

    • 宏开关：CONFIG_BSP_USING_PM

    • 作用：开启低功耗

2. 打开输出低功耗相关的日志（默认情况是关闭的，为了降低功耗，如果为了进行调试校验，可以自行在menuconfig中打开）

• 路径：SiFli Middleware → Enable Low Power Support

  • 开启：Enable PM Debug

  • 宏开关：CONFIG_BSP_PM_DEBUG

  • 作用：输出低功耗相关的日志

编译和烧录

52 平台默认配置为 Deep Sleep 模式休眠
切换到例程project目录，运行scons命令执行编译：

scons --board=sf32lb52-core_n16r16 -j8

烧录：

 build_sf32lb52-core_n16r16_hcpu\uart_download.bat

     Uart Download

please input the serial port num:19

例程输出结果

Serial:c2,Chip:4,Package:6,Rev:f  Reason:00000000
Serial PowerOnMOde:0 rtc_record:00000000

 \ | /
- SiFli Corporation
 / | \     build on Aug 22 2025, 2.4.0 build 5d975f14
 2020 - 2022 Copyright by SiFli team
mount /dev sucess
[I/drv.rtc] PSCLR=0x80000100 DivAI=128 DivAF=0 B=256
[I/drv.rtc] RTC use LXT RTC_CR=00000001

[I/drv.rtc] Init RTC, wake = 0

rt_flash_config_read addr: 0x1200e000 find handle error
[I/drv.audprc] init 00 ADC_PATH_CFG0 0x606

[I/drv.audprc] HAL_AUDPRC_Init res 0

[I/drv.audcodec] HAL_AUDCODEC_Init res 0

[I/TOUCH] Regist touch screen driver, probe=1203b139
call par CFG1(3313)
fc 9, xtal 2000, pll 2219
call par CFG1(3313)
fc 7, xtal 2000, pll 1781
Start PM_GPIO!
Set the frequency to 48M 0
msh />

功耗测试结果

大核频率(MHz)	平均电流(uA)	唤醒时平均电流（mA）	睡眠状态底电流（uA）	IO读取(mA)(含底电流)
48	32.62	1.25	15.33	2.44

测试结果表明，48MHz下，IO读取的电流为2.44mA，唤醒时平均电流为1.25mA，睡眠状态底电流为15.33uA。详细数据如下所示

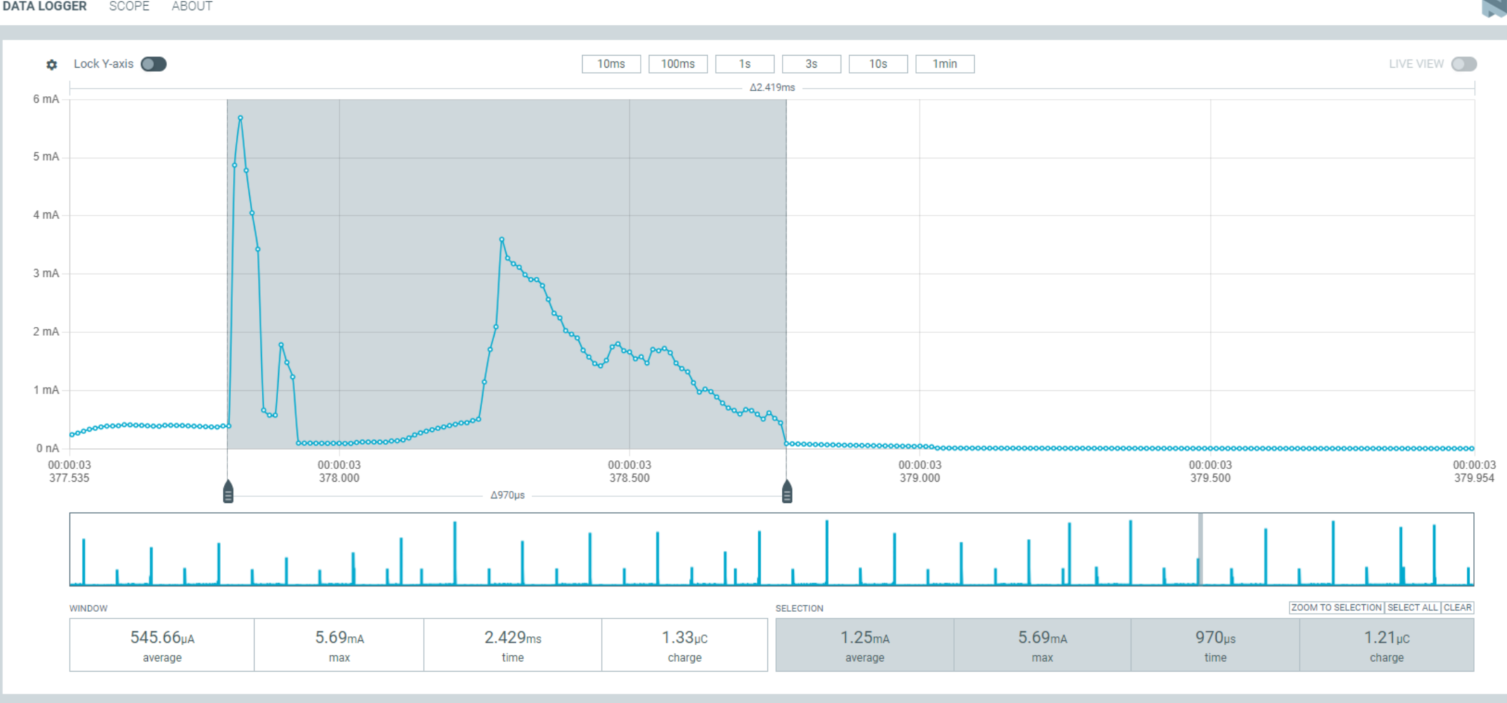

• 唤醒时的平均电流为1.25mA

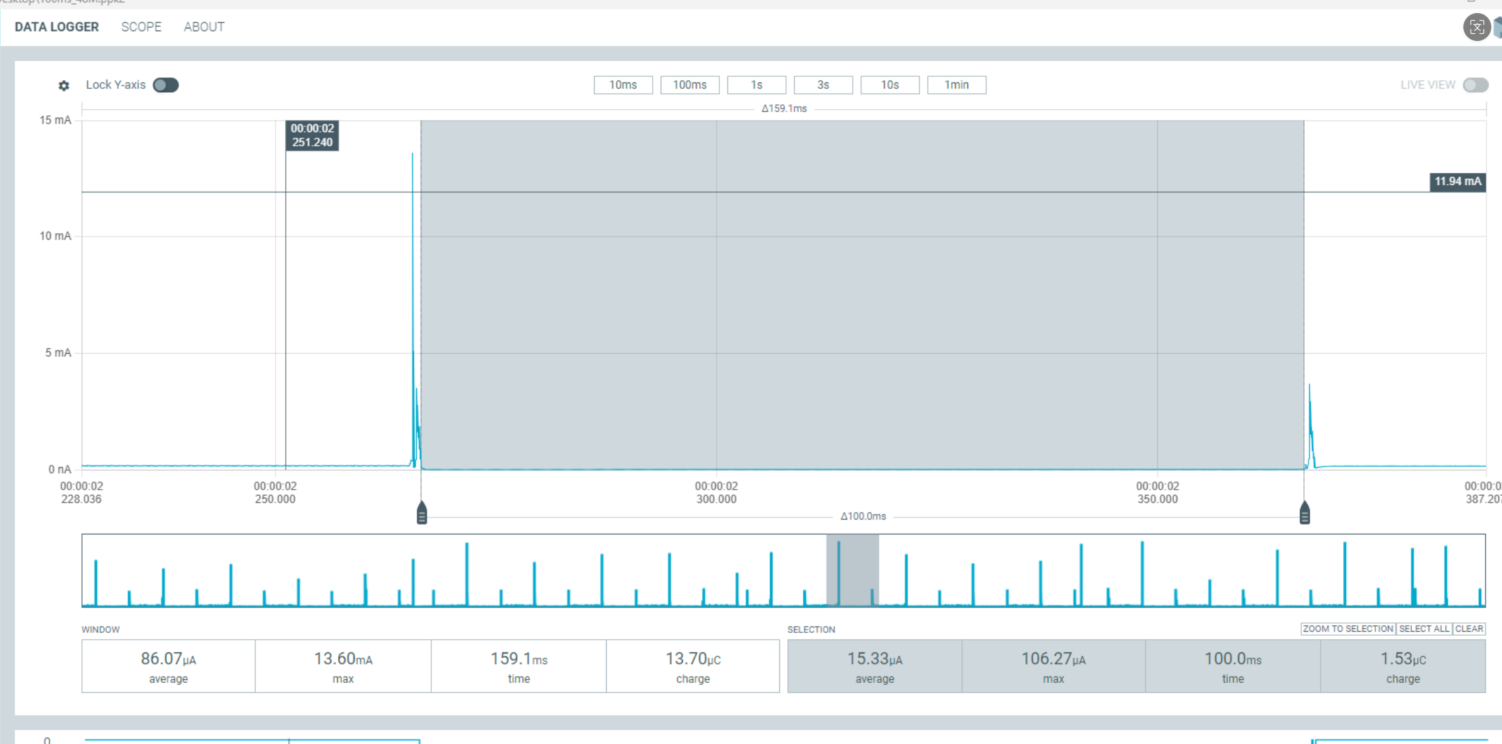

• 睡眠状态底电流为15.33uA

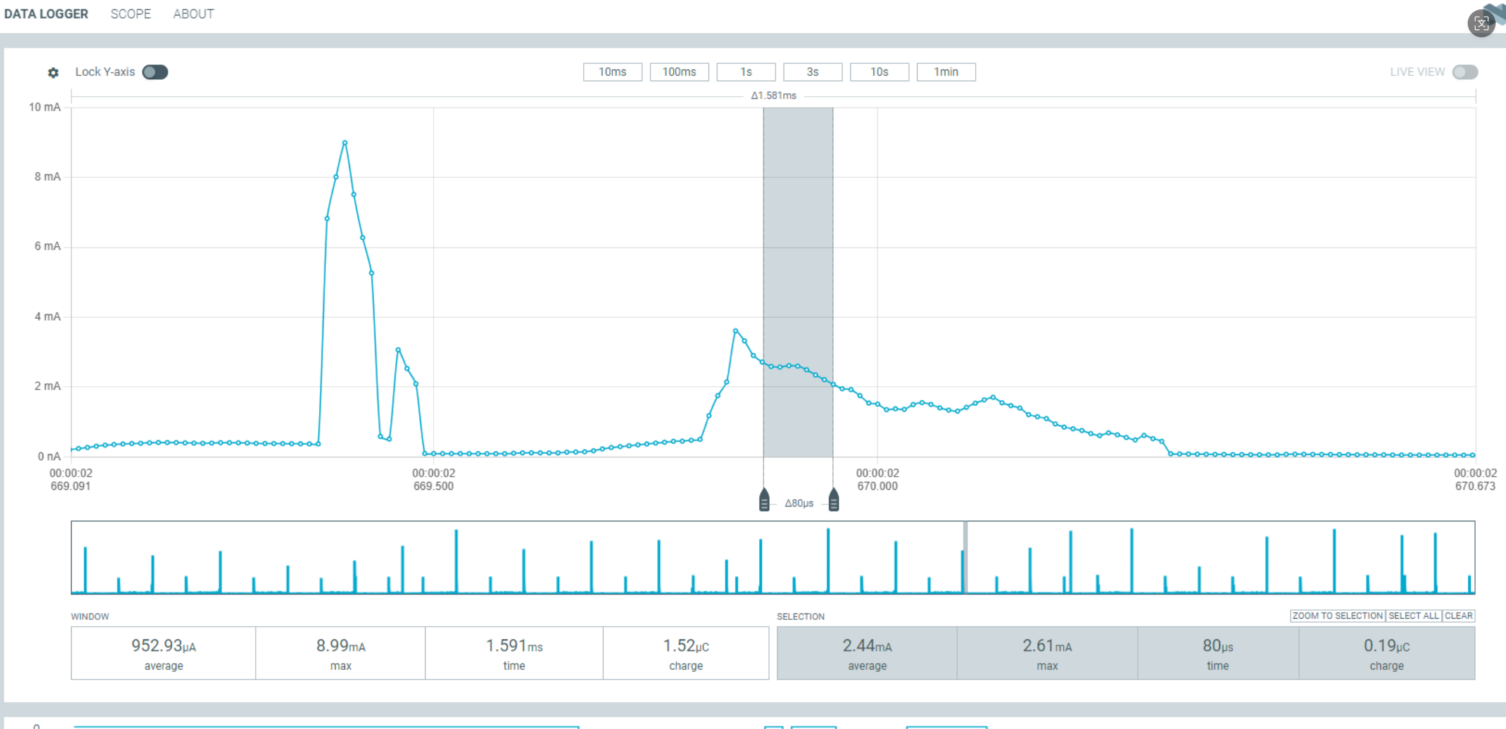

• IO读取的电流为2.44mA

异常诊断

所测结果与文档中相差较大，可能存在异常，请自行进行排查。 VDDIO:芯片的IO供电 PVDD:芯片主供电输入 AVDD:芯片的音频

1、如果硬件方面有所改动的话，可能会导致测试结果有较大偏差 2、供电不过也会导致测试结果有较大偏差（采用3.3V供电），甚至会导致芯片烧毁的后果

• 排查步骤：上述三路可以使用功耗测试工具进行单路供电，其余两路通过外部VCC进行供电，这样可以进行单路的功耗测试，从而排查出哪路电源有异常。
