I2S示例
源码路径：example/rt_device/i2s
支持的平台
eh-lb525
sf32lb52-lcd_n16r8
概述
本例程中，使用两块开发板演示I2S发送和接受（一块开发板A做tx,一块开发板B做rx），包含：
开发板A：
mic录音。
通过i2s发送给开发板B。
开发板A：
通过i2s接受开发板A的数据。
speaker播放。
例程的使用
硬件需求
运行该例程前，需要准备：
两块本例程支持的开发板（支持的平台）。
喇叭。
两根数据线（分别用作两块板子的程序烧录）。
menuconfig配置

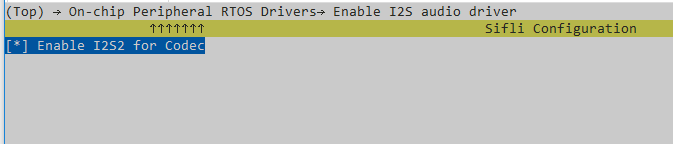

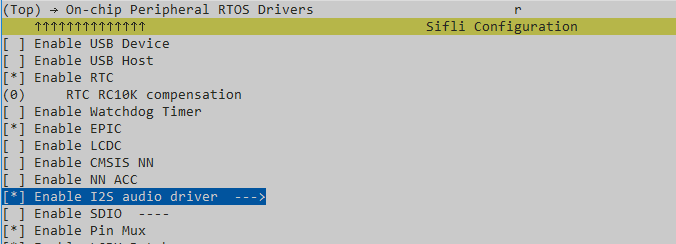

使能I2S
小技巧
如果芯片支持多个I2S，需按实际使用情况配置。

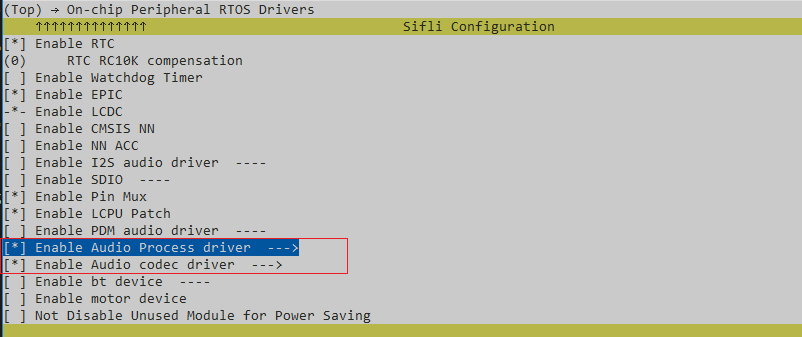

使能AUDIO CODEC 和 AUDIO PROC：
例程用到了FINSH功能，需要使能
RT_USING_FINSH。
小技巧
配置2、3在本例程中用于辅助功能展示，非I2S必要配置。
硬件连接\PIN CONFIG
以SF32LB52_DevKit-LCD为例，本例程中使用PA02 ~ PA06做I2S 引脚，管脚配置如下：
/* PIN CONFIG */
#ifdef BSP_ENABLE_I2S_CODEC
#ifdef SOC_SF32LB52X
HAL_PIN_Set(PAD_PA06, I2S1_LRCK, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA05, I2S1_BCK, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA04, I2S1_SDI, PIN_PULLDOWN, 1);
HAL_PIN_Set(PAD_PA03, I2S1_SDO, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA02, I2S1_MCLK, PIN_NOPULL, 1);
#endif
#endif
如需使用其他型号开发板，需要更改pinmux配置，这里以56x 为例：
#ifdef SOC_SF32LB56X
HAL_PIN_Set(PAD_PA71, I2S1_LRCK, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA40, I2S1_BCK, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA38, I2S1_SDI, PIN_PULLDOWN, 1);
HAL_PIN_Set(PAD_PA39, I2S1_SDO, PIN_NOPULL, 1);
HAL_PIN_Set(PAD_PA37, I2S1_MCLK, PIN_NOPULL, 1);
#endif
接线：
开发板A |
– |
开发板B |
|---|---|---|
I2S1_LRCK |
– |
I2S1_LRCK |
I2S1_BCK |
– |
I2S1_BCK |
I2S1_SDI |
– |
I2S1_SDO |
I2S1_SDO |
– |
I2S1_SDI |
I2S1_MCLK |
– |
I2S1_MCLK |
不确定管脚定位的可以参考下图：

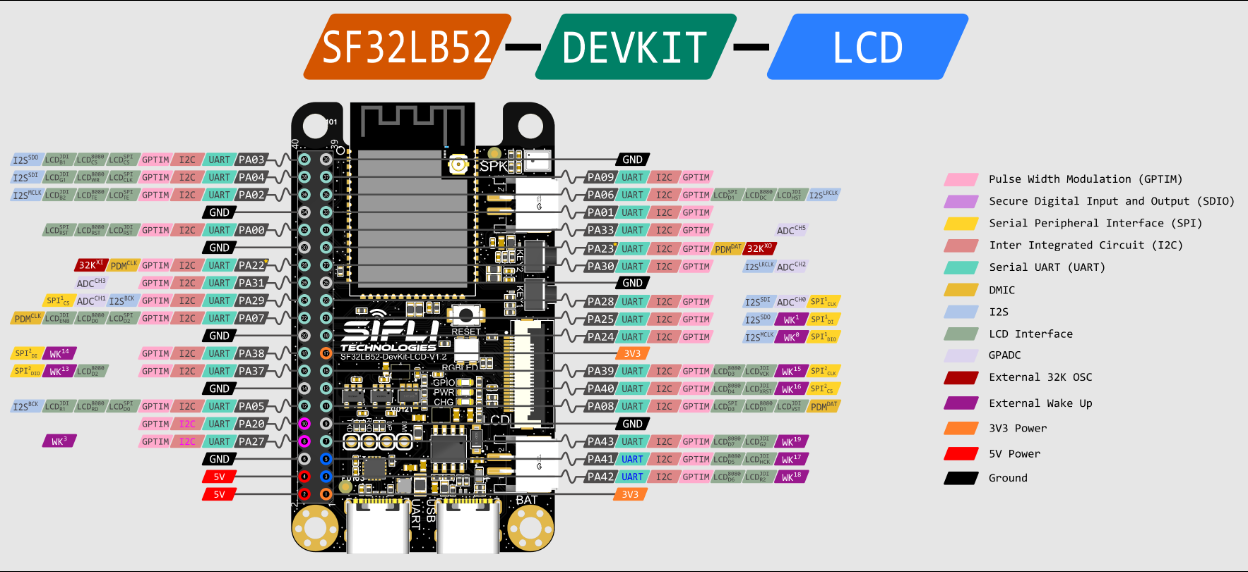

SF32LB52x_DevKit_40p图片：

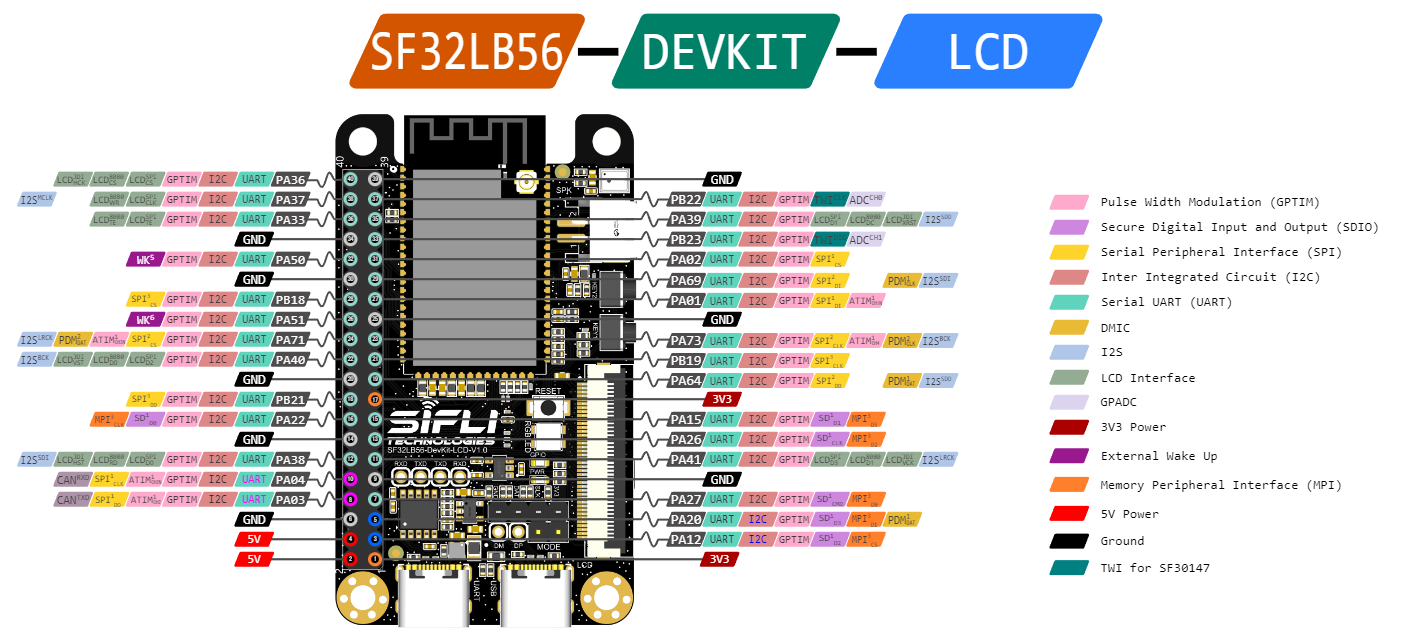

SF32LB56x_DevKit_40p图片：
警告
SF32LB52_DevKit-LCD上：
PA02 ~ PA06当有配置LCD时会被使用，需要注意冲突（需关闭LCD：BSP_USING_LCD = n BSP_USING_LCDC = n）。
其他版型，需要参考规格书选择管脚。
编译和烧录
切换到例程project目录，运行scons命令执行编译：
> scons --board=eh-lb525 -j32
切换到例程project/build_xx目录，运行uart_download.bat，按提示选择端口即可进行下载：
$ ./uart_download.bat
Uart Download
please input the serial port num:5（板子A端口号）
再烧一次板子B $ ./uart_download.bat
Uart Download
please input the serial port num:6（板子B端口号）
关于编译、下载的详细步骤，请参考快速上手的相关介绍。
例程的预期结果
本例程中通过FINSH命令来操作：
用途 |
命令 |
示例 |
备注 |
|---|---|---|---|
录音 |
audprc rx [channels:1/2] [采样率] [采样位数] |
|
录音存放到ram buffer（录音满1M后自动停止录音） |
I2S发送 |
i2s tx [tx channels:1/2] [tx采样率] [tx采样位数] |
|
将录音保存的ram buffer中的数据通过i2s发送。 |
I2S接收 |
i2s rx [rx channels:1/2] [rx采样率] [rx采样位数] |
|
接收的数据保存到ram buffer（接受满1M后停止接收）。 |
播放录音 |
audprc tx [channels:1/2] [采样率] [采样位数] |
|
播放数据来ram buffer |
操作如下：
开发板A，录制一段音频。
01-03 00:50:30:962 TX:audprc rx 1 16000 16 01-03 00:50:30:987 [EX_I2S]Start recording. 01-03 00:50:30:991 [EX_I2S]audprc_rx_entry 01-03 00:50:30:995 [EX_I2S]codec input parameter:sub_type=4 channels 1, rate 16000, bits 16 01-03 00:50:31:000 [EX_I2S]mic input:rx channel 0, channels 1, rate 16000, bitwidth 16 01-03 00:50:31:002 get_mic_volume = 0db 01-03 00:50:31:005 get_mic_volume = 0db 01-03 00:50:31:009 [EX_I2S]start_rx 01-03 00:50:31:011 [I/drv.audcodec] pll config state:1, samplerate:0 01-03 00:50:31:013 01-03 00:50:31:225 [EX_I2S]recording. size:6400 01-03 00:50:31:440 [EX_I2S]recording. size:12800 01-03 00:50:31:633 [EX_I2S]recording. size:19200 01-03 00:50:31:826 [EX_I2S]recording. size:25600 01-03 00:50:32:040 [EX_I2S]recording. size:32000 01-03 00:50:32:232 [EX_I2S]recording. size:38400 // 录音完成 01-03 00:51:03:629 [EX_I2S]recording. size:1043200 01-03 00:51:03:804 [EX_I2S]recording finished. size:1048320 01-03 00:51:03:808 [EX_I2S]Recording finished. 01-03 00:51:03:815 [EX_I2S]stop_rx 01-03 00:51:03:822 [I/drv.audcodec] bf0_audio_stop 0x401 01-03 00:51:03:828 01-03 00:51:03:834 [I/drv.audcodec] audcodec close adc 01-03 00:51:03:840 [I/drv.audcodec] bf0_audio_stop 0x401 done 01-03 00:51:03:850 01-03 00:51:03:854 [I/drv.audprc] bf0_audio_stop 0x1001
I2S发送和接收
开发板A开启I2S发送
01-03 00:51:44:552 TX:i2s tx 1 16000 16 01-03 00:51:44:577 [EX_I2S]I2S TX: 01-03 00:51:44:582 [EX_I2S]i2s_tx_entry // 发送完成（录制的数据发送完成） 01-03 00:52:00:382 [EX_I2S]I2S TX. size:1011200 01-03 00:52:00:474 [EX_I2S]I2S TX. size:1017600 01-03 00:52:00:569 [EX_I2S]I2S TX. size:1024000 01-03 00:52:00:680 [EX_I2S]I2S TX. size:1030400 01-03 00:52:00:772 [EX_I2S]I2S TX. size:1036800 01-03 00:52:00:865 [EX_I2S]I2S TX. size:1043200 01-03 00:52:00:957 [EX_I2S]I2S TX finished. 01-03 00:52:00:962 [EX_I2S]i2s_stop_tx
同时，开发板B开启I2S接收01-03 00:51:43:833 TX:i2s rx 1 16000 16 01-03 00:51:43:865 [EX_I2S]I2S RX. 01-03 00:51:43:873 [EX_I2S]i2s_rx_entry[I/drv.i2s_audio] Configure audio chn 2, samplerate 16000, bitwidth 16 // 接收完成（满1M） 01-03 00:51:59:786 [EX_I2S]I2S RX. size:1017600 01-03 00:51:59:878 [EX_I2S]I2S RX. size:1024000 01-03 00:51:59:991 [EX_I2S]I2S RX. size:1030400 01-03 00:52:00:083 [EX_I2S]I2S RX. size:1036800 01-03 00:52:00:177 [EX_I2S]I2S RX. size:1043200 01-03 00:52:00:270 [EX_I2S]I2S RX finished. 01-03 00:52:00:274 [EX_I2S]i2s_stop_rx
小技巧
is tx开启后就会有空数据，开发板A开启i2s tx 和开发板B开启i2s rx不完全同步，此处未处理空数据，所以，开发板B接收的1M数据前后可能存在空数据。
开发板B播放接收的数据
01-03 00:52:13:543 TX:audprc tx 1 16000 16
01-03 00:52:13:591 [EX_I2S]audprc_tx_entry
01-03 00:52:13:600 [EX_I2S]prc_codec : sub_type=1 channel 1, samplerate 16000, bits 16
01-03 00:52:13:604 [EX_I2S]speaker OUTPUTSRC channel=1 in_rate=16000 out_rate=16000
01-03 00:52:13:611 [EX_I2S]speaker select=0x5050 mixer=0x5150
01-03 00:52:13:618 [EX_I2S]tx[0]: sub_type 0, ch 1, samrate 16000, bits 16
01-03 00:52:13:622 [EX_I2S]init volume=-18
01-03 00:52:13:627 [I/drv.audcodec] dac set volume: prc=0 codec=-18
01-03 00:52:13:631
01-03 00:52:13:634 [EX_I2S]start_tx
01-03 00:52:13:639 [I/drv.audcodec] codec dac mute set:1
01-03 00:52:13:646
01-03 00:52:13:651 [I/drv.audcodec] pll config state:1, samplerate:0
01-03 00:52:13:658
01-03 00:52:13:662 [I/drv.audprc] samplerate = 16000, select voice eq
01-03 00:52:13:667
01-03 00:52:13:671 [I/drv.audprc] -----tx dma size = 320
01-03 00:52:13:675 sifli_aw8155 to do power handle
01-03 00:52:13:679 sifli_aw8155_start,mode:1 10
01-03 00:52:13:685 [I/drv.audcodec] codec dac mute set:0
01-03 00:52:13:690
01-03 00:52:46:330 [EX_I2S]Play finished.
01-03 00:52:46:336 [EX_I2S]Play finished.
01-03 00:52:46:343 [EX_I2S]stop_tx
01-03 00:52:46:350 [I/drv.audcodec] bf0_audio_stop 0x100
01-03 00:52:46:354
01-03 00:52:46:358 [I/drv.audcodec] audcodec close dac
01-03 00:52:46:363 [I/drv.audcodec] bf0_audio_stop 0x100 done
01-03 00:52:46:368
01-03 00:52:46:372 [I/drv.audprc] bf0_audio_stop 0x100
01-03 00:52:46:377
01-03 00:52:46:381 [I/drv.audprc] audprc close adc/dac
01-03 00:52:46:385 [I/drv.audprc] bf0_audio_stop 0x100 done
01-03 00:52:46:392
01-03 00:52:46:398 sifli_aw8155_stop
```
## 异常诊断
## 参考文档
<!-- 对于rt_device的示例，rt-thread官网文档提供的较详细说明，可以在这里添加网页链接，例如，参考RT-Thread的[RTC文档](https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/programming-manual/device/rtc/rtc) -->
## 更新记录
|版本 |日期 |发布说明 |
|:---|:---|:---|
|0.0.1 |12/2024 |初始版本 |
| | | |
| | | |
