DFU_PAN OTA升级使用说明文档
1. 概述
DFU_PAN是一个基于蓝牙PAN网络的OTA固件升级中间件，它允许设备通过蓝牙网络连接到OTA服务器，下载并更新固件。整个流程包括设备注册、版本检查、固件下载和更新等步骤。
2. 工作流程总览
1. 设备启动 → 2. 设备注册 → 3. 版本检查 → 4. 设置更新标志 → 5. 重启进入OTA模式
↓
6. DFU_PAN程序运行 → 7. 下载固件 → 8. 验证固件 → 9. 重启进入正常模式
3. 详细使用步骤
3.1 设备注册流程
设备在首次连接时需要向OTA服务器注册，以便服务器识别设备并记录设备信息。
实现：dfu_pan提供注册接口，应用需要准备设备信息，其中选填的参数可以不要
// Device registration request parameters structure
typedef struct {
const char* mac; // MAC地址 (必填)
const char* model; // 设备型号 (必填)
const char* solution; // 解决方案名称 (必填)
const char* version; // 当前版本 (必填)
const char* ota_version; // OTA版本 (必填)
const char* screen_width; // 屏幕宽度 (可选)
const char* screen_height;// 屏幕高度 (可选)
const char* flash_type; // Flash类型 (可选)
const char* chip_id; // 芯片ID (必填)
} device_register_params_t;
流程:
构造设备注册参数:
MAC地址
设备型号
解决方案名称
当前版本号
OTA版本号
芯片ID (使用SHA256生成的唯一ID)
ota_server_url：https://xxx.xxx.com
调用
dfu_pan_register_device(ota_server_url, ®_params)
dfu_pan_register_device内部post请求的api：https://xxx.xxx.com/register
例如：
// 构造注册参数
device_register_params_t reg_params = {0};
reg_params.mac = get_mac_address();
reg_params.model = "sf32lb52-lchspi-ulp";
reg_params.solution = "SF32LB52_ULP_NOR_TFT_CO5300";
reg_params.version = VERSION;
reg_params.ota_version = VERSION;
reg_params.chip_id = get_client_id();
// 执行注册
int result = dfu_pan_register_device("https://xxx.xxx.com", ®_params);
json:
{
"mac": "必填",
"model": "必填",
"solution": "必填",
"version": "必填",
"ota_version": "必填",
"screen_width": "可选",
"screen_height": "可选",
"flash_type": "可选",
"chip_id": "必填"
}
注意: 其中solution，model字段最好与文件夹一致，如文件夹结构为"https://xxx.xxx.com/v2/xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp?chip_id=%s&version=latest"
3.2 版本检查流程
注册成功后，设备可查询服务器是否有新版本固件。
流程:
构建查询URL，包含设备的chip_id和当前版本
调用
dfu_pan_query_latest_version()查询最新版本如果有新版本，则保存固件信息到Flash
// 构建查询URL
char* chip_id = get_client_id();
char* dynamic_ota_url = build_ota_query_url(chip_id);
// 查询最新版本
int result = dfu_pan_query_latest_version(dynamic_ota_url, VERSION,
latest_version, sizeof(latest_version));
其中build_ota_query_url需要应用端实现，用于构建URL,
例：
dynamic_ota_url ："https://xxx.xxx.com/v2/xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp?chip_id=%s&version=latest"
//其中SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp是依据服务器文件部署层级

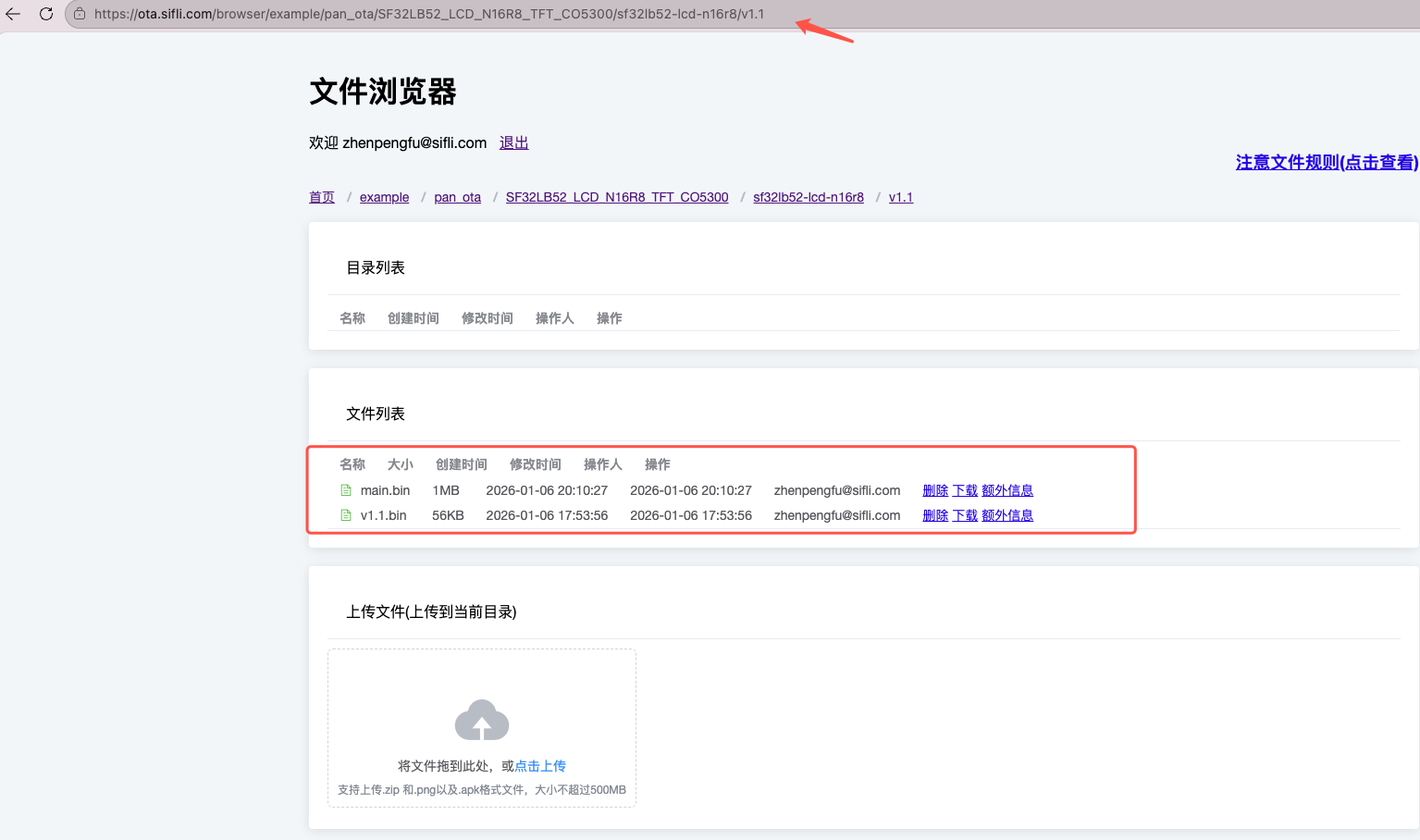

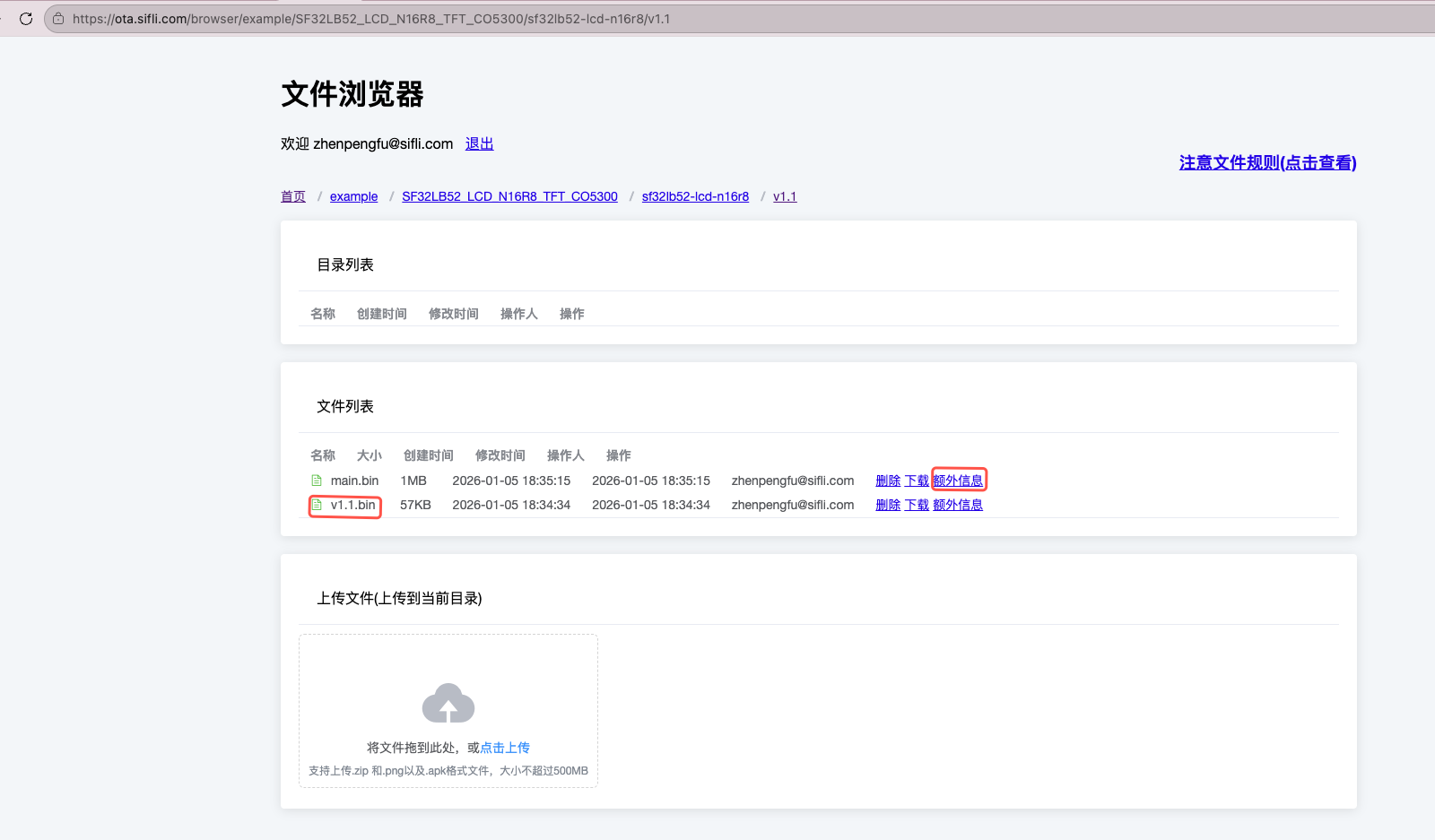

注意: dfu_pan_query_latest_version()会获取服务器返回的json数据，并将固件结构体写入flash地址，以便后面直接下载，json如下，其中v1.3.9.bin是占位符文件，需要与固件文件放在一起，并与当前文件夹名称一致
{

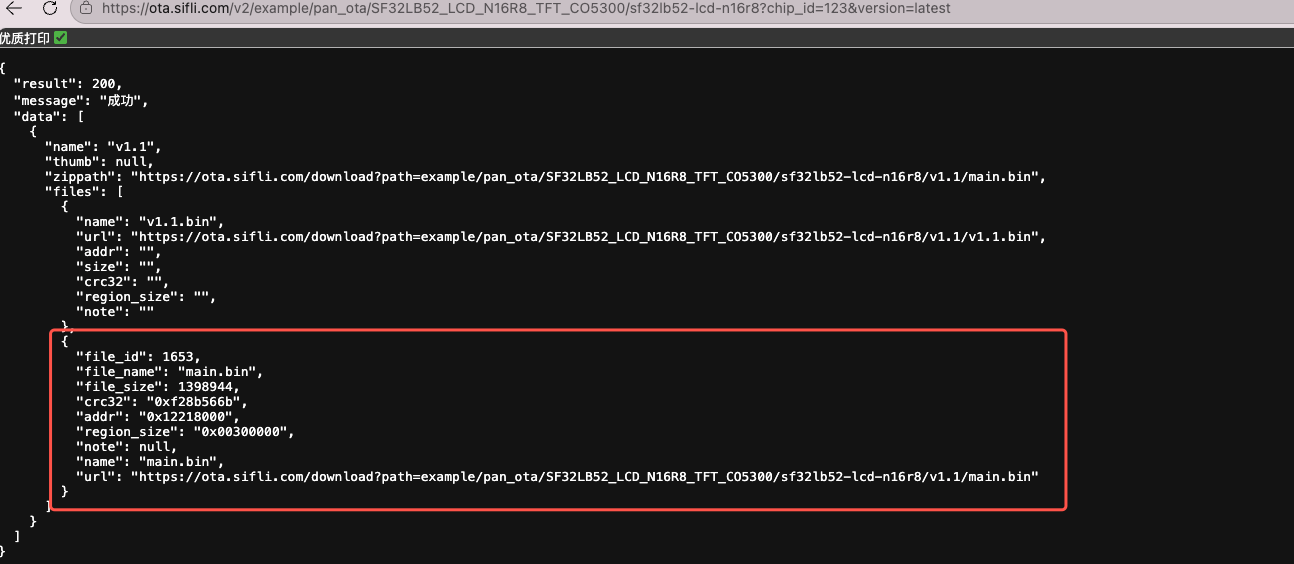

"result": 200,
"message": "成功",
"data": [
{
"name": "v1.3.9",
"thumb": null,
"zippath": "https://xxx.xxx.com/download?path=xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp/v1.3.9/v1.3.9.bin",
"files": [
{
"file_id": 391,
"file_name": "ER_IROM3.bin",
"file_size": 4087608,
"crc32": "0x1026622b",
"addr": "0x12460000",
"region_size": "0x00680000",
"note": null,
"name": "ER_IROM3.bin",
"url": "https://xxx.xxx.com/download?path=xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp/v1.3.9/ER_IROM3.bin"
},
{
"name": "v1.3.9.bin",
"url": "https://xxx.xxx.com/download?path=xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp/v1.3.9/v1.3.9.bin",
"addr": "",
"size": "",
"crc32": "",
"region_size": "",
"note": ""
},
{
"file_id": 389,
"file_name": "ER_IROM1.bin",
"file_size": 2036952,
"crc32": "0xbffebc91",
"addr": "0x12218000",
"region_size": "0x00240000",
"note": null,
"name": "ER_IROM1.bin",
"url": "https://xxx.xxx.com/download?path=xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp/v1.3.9/ER_IROM1.bin"
},
{
"file_id": 390,
"file_name": "ER_IROM2.bin",
"file_size": 3939852,
"crc32": "0x32d58690",
"addr": "0x12AE0000",
"region_size": "0x00400000",
"note": null,
"name": "ER_IROM2.bin",
"url": "https://xxx.xxx.com/download?path=xiaozhi/SF32LB52_ULP_NOR_TFT_CO5300/sf32lb52-lchspi-ulp/v1.3.9/ER_IROM2.bin"
}
]
}
]
}

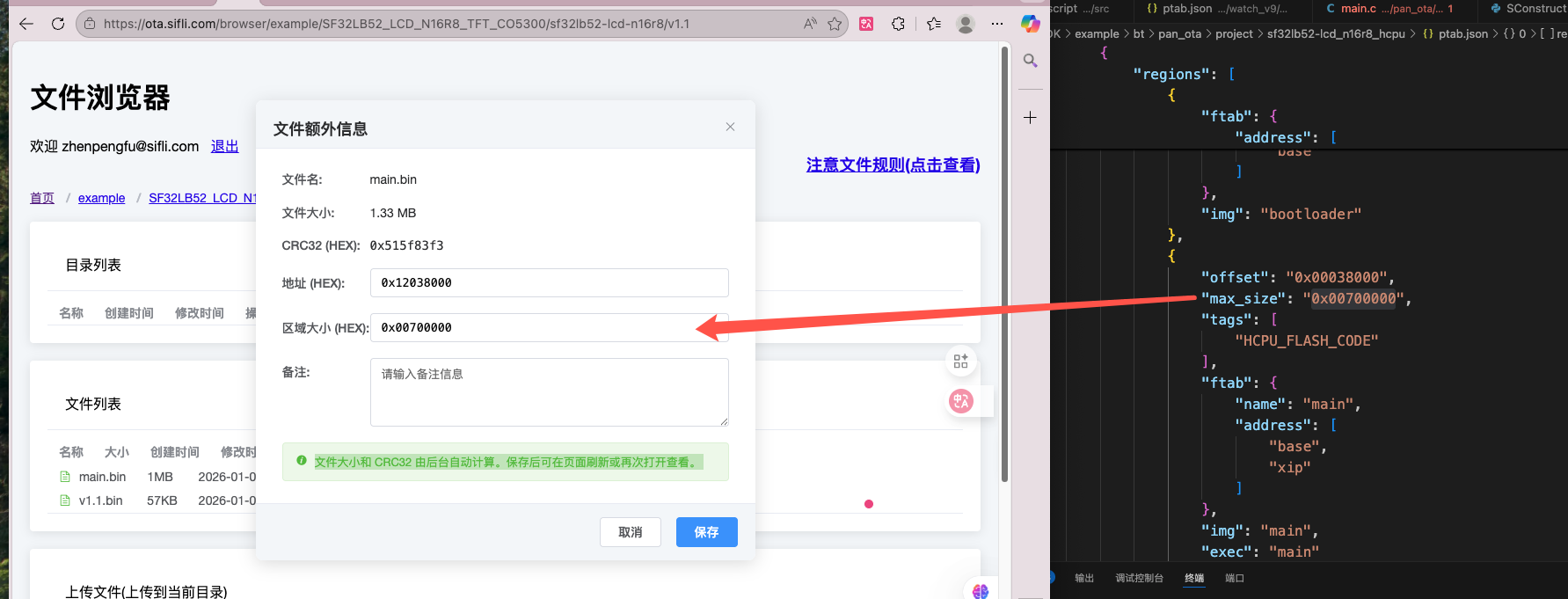

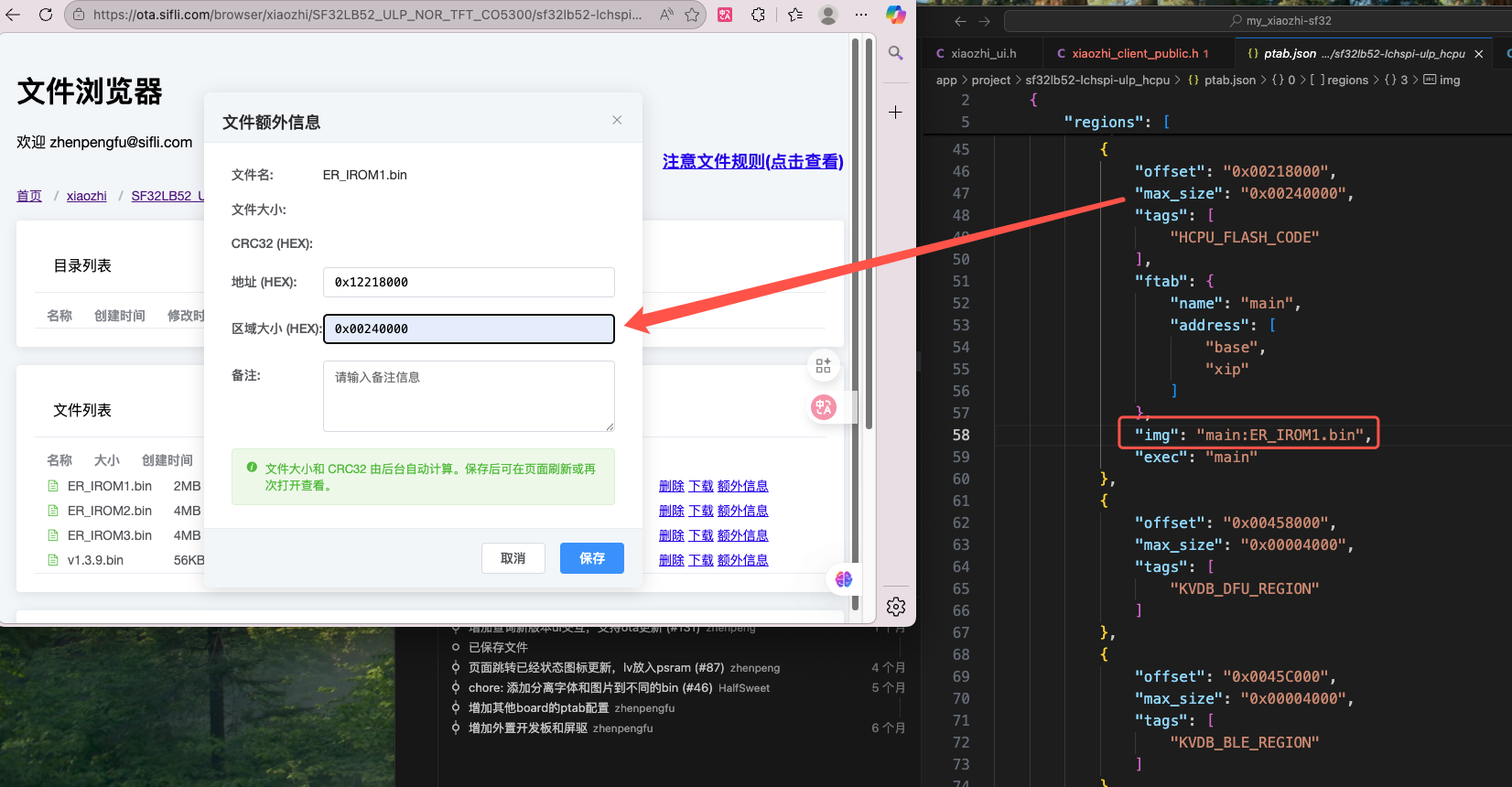

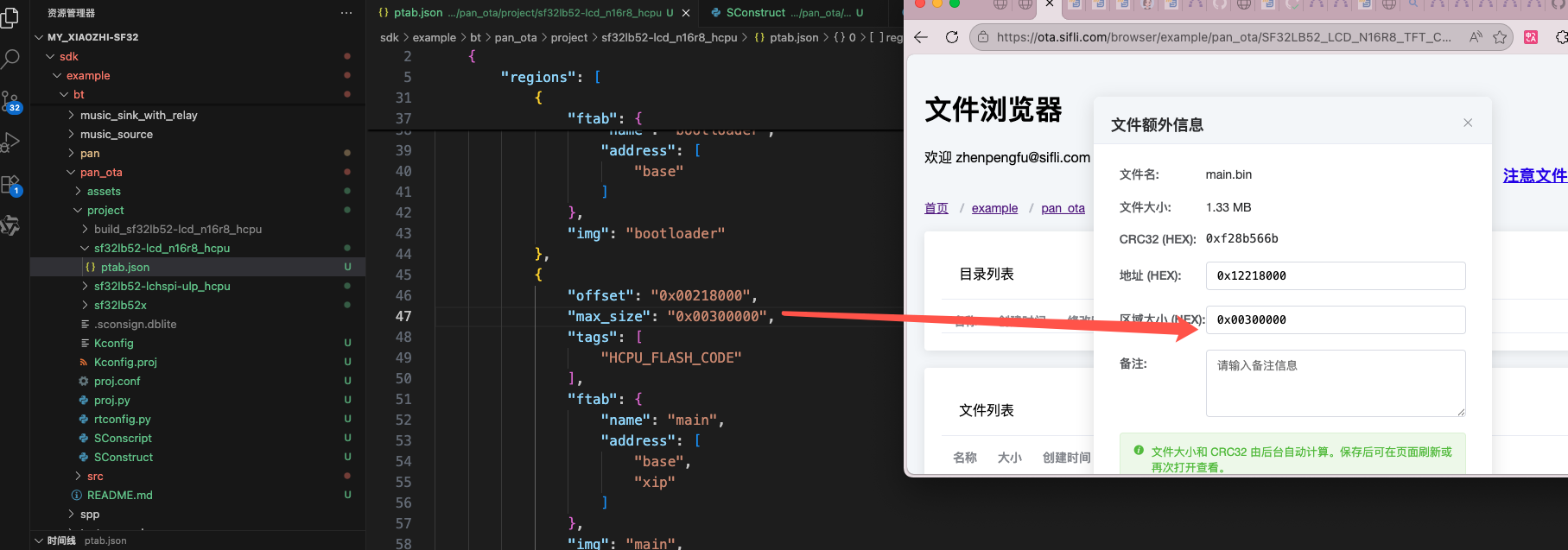

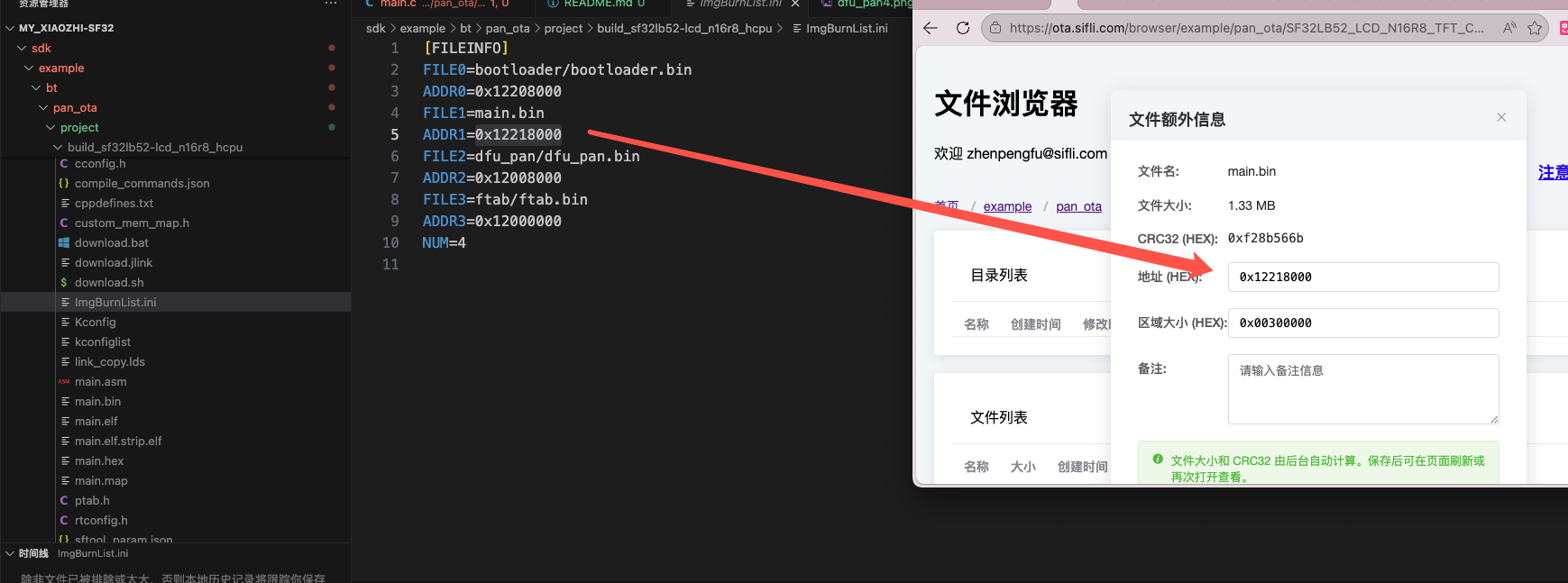

固件信息结构体:
struct firmware_file_info {
char name[48]; // 文件名
char url[256]; // 下载URL
uint32_t addr; // Flash地址
uint32_t size; // 文件大小
uint32_t crc32; // CRC32校验值
uint32_t region_size; // 区域大小
uint32_t file_id; // 文件ID
uint32_t needs_update; // 更新标志
uint32_t magic; // 魔数
};
3.3 设置更新标志
当检测到新版本时，需要设置更新标志，以便下次启动时进入OTA模式。
流程:
用户在UI上点击”更新”按钮，或具体触发更新操作位置
调用
dfu_pan_set_update_flags()设置更新标志系统重启
// 设置更新标志
if (dfu_pan_set_update_flags() != 0) {
LOG_E("Failed to mark versions for update");
return;
}
// 重启系统经boot判断魔数及更新标志位进入OTA下载程序
HAL_PMU_Reboot();
//其中`dfu_pan_set_update_flags`会将`firmware_file_info`中的 `magic`，`needs_update` 分别设置
// Magic number definitions
#define FIRMWARE_INFO_MAGIC \
0x64667500 // ASCII value of "dfu", ensuring 4-byte alignment
#define FIRMWARE_INFO_MAGIC_PAN \
0x70616E00 // ASCII value of "pan", ensuring 4-byte alignment
#define FIRMWARE_MAGIC_DFU_PAN \
((uint32_t)FIRMWARE_INFO_MAGIC << 16 | (FIRMWARE_INFO_MAGIC_PAN & 0xFFFF))
needs_update = 1
3.4 启动引导检查更新标志
系统重启后，bootloader会检查是否有更新标志。
流程:
检查Flash中存储的固件信息
验证magic number和更新标志
如果需要更新且OTA程序有效，则跳转到OTA程序
// 检查更新标志
bool needs_update = 0;
for (int i = 0; i < MAX_FIRMWARE_FILES; i++) {
// 检查magic number
uint32_t magic_value = 0;
g_flash_read(magic_addr, (const int8_t*)&magic_value, sizeof(uint32_t));
if (magic_value == FIRMWARE_MAGIC_DFU_PAN) {
// 检查更新标志
uint32_t needs_update_value = 0;
g_flash_read(needs_update_addr, (const int8_t*)&needs_update_value,
sizeof(uint32_t));
if (needs_update_value) {
needs_update = 1;
break;
}
}
}
// 如果需要更新且OTA程序有效，则跳转
if (needs_update && is_ota_program_valid(DFU_PAN_LOADER_START_ADDR)) {
run_img(DFU_PAN_LOADER_START_ADDR); // 跳转到OTA程序
}
3.5 DFU_PAN程序执行固件下载
进入OTA模式后，DFU_PAN程序会自动连接网络并下载固件。
流程:
初始化蓝牙并连接PAN网络
自动检查网络连接状态
从Flash读取固件信息
调用
dfu_pan_download_firmware()下载固件下载完成后清除更新标志并重启
// 读取固件信息
struct firmware_file_info firmware_files[MAX_FIRMWARE_FILES];
int file_count = 0;
for (int i = 0; i < MAX_FIRMWARE_FILES; i++) {
if (dfu_pan_get_firmware_file_info(i, &firmware_files[file_count]) == 0) {
if (firmware_files[file_count].name[0] != '\0') {
file_count++;
}
}
}
// 下载固件
int ret = dfu_pan_download_firmware(firmware_files, file_count);
if (ret == 0) {
dfu_pan_clear_files(); // 清除更新标志
HAL_PMU_Reboot(); // 重启进入正常模式
}
3.6 固件下载和验证过程
流程:
遍历所有需要更新的固件文件
为每个文件:
擦除目标Flash区域
通过HTTP GET请求下载固件
分块写入Flash
显示下载进度
计算并验证CRC32校验和
// 下载每个固件文件
for (int i = 0; i < file_count; i++) {
// 擦除Flash
rt_flash_erase(firmware_file_info[i].addr, aligned_size);
// 创建HTTP会话
session = webclient_session_create(PAN_OTA_HEADER_BUFSZ);
// 发送GET请求
int resp_status = webclient_get(session, firmware_file_info[i].url);
// 分块下载并写入Flash
while (remaining_length > 0) {
int bytes_read = webclient_read(session, buffer, chunk_size);
rt_flash_write(addr, (uint8_t *)buffer, bytes_read);
}
// CRC校验
uint32_t calculated_crc = calculate_crc32(verify_buffer, verify_chunk,
calculated_crc);
if (calculated_crc != firmware_file_info[i].crc32) {
// 校验失败
return -1;
}
}
4. CRC32 校验算法说明
DFU_PAN OTA 升级过程中使用 CRC32 校验算法来确保固件数据的完整性。该算法实现与标准 CRC32（IEEE 802.3）一致，具体逻辑如下：
4.1 CRC32 算法参数
多项式：0xEDB88320（标准 IEEE 802.3 CRC32 多项式）
初始值：0xFFFFFFFF
最终异或值：0xFFFFFFFF
输入数据反转：否
输出数据反转：否
4.2 算法实现
4.2.1 CRC32 表初始化
#define CRC32_POLY 0xEDB88320
static uint32_t crc32_table[256];
static void init_crc32_table(void)
{
for (int i = 0; i < 256; i++)
{
uint32_t crc = i;
for (int j = 0; j < 8; j++)
{
if (crc & 1)
crc = (crc >> 1) ^ CRC32_POLY;
else
crc >>= 1;
}
crc32_table[i] = crc;
}
}
4.2.2 CRC32 计算函数
static uint32_t calculate_crc32(const uint8_t *data, size_t length, uint32_t crc)
{
static int crc_table_initialized = 0;
// 确保 CRC 表只初始化一次
if (!crc_table_initialized)
{
init_crc32_table();
crc_table_initialized = 1;
}
crc = crc ^ 0xFFFFFFFF;
for (size_t i = 0; i < length; i++)
{
crc = (crc >> 8) ^ crc32_table[(crc ^ data[i]) & 0xFF];
}
return crc ^ 0xFFFFFFFF;
}
4.3 算法工作流程
表初始化：在首次调用时初始化 256 项 CRC32 查找表
初始值处理：将初始 CRC 值与 0xFFFFFFFF 异或
数据处理：对输入数据的每个字节：
计算索引：
(当前CRC值 ^ 字节值) & 0xFF更新CRC：
(当前CRC值 >> 8) ^ crc32_table[索引]
最终值处理：将结果与 0xFFFFFFFF 异或得到最终 CRC32 值
4.4 在固件验证中的应用
在固件下载完成后，系统会进行 CRC32 校验以验证固件完整性：
// 从 Flash 读取已下载的固件数据
uint8_t *verify_buffer = rt_malloc(OTA_RECV_BUFF_SIZE);
uint32_t calculated_crc = 0xffffffff;
uint32_t verify_remaining = data_written; // 实际写入的数据大小
uint32_t verify_offset = 0;
// 分块读取并计算 CRC32
while (verify_remaining > 0)
{
int verify_chunk = (verify_remaining > OTA_RECV_BUFF_SIZE)
? OTA_RECV_BUFF_SIZE
: verify_remaining;
if (rt_flash_read(firmware_file_info[i].addr + verify_offset,
verify_buffer, verify_chunk) != verify_chunk)
{
// 读取失败处理
rt_free(verify_buffer);
return -1;
}
// 累积计算 CRC32
calculated_crc = calculate_crc32(verify_buffer, verify_chunk, calculated_crc);
verify_remaining -= verify_chunk;
verify_offset += verify_chunk;
}
// 比较计算出的 CRC 与服务器提供的 CRC 值
if (calculated_crc != firmware_file_info[i].crc32)
{
// CRC 校验失败，固件可能损坏
return -1;
}
4.5 注意事项
一致性要求：服务器端生成的 CRC32 值必须使用相同的算法和参数
数据完整性：整个固件文件必须完整下载后才能进行 CRC 校验
错误处理：CRC 校验失败时应终止更新流程并报告错误
性能优化：使用查找表方法提高计算效率，避免每次计算都进行位运算
通过以上 CRC32 校验机制，DFU_PAN 能够有效确保 OTA 升级过程中固件数据的完整性和正确性，防止因传输错误导致的固件损坏。
