图表¶
1. 概述¶
图表控件用于配置和生成数据可视化图表。用户可以设置图表的各种属性，如类型、数据源、数据范围、颜色、样式等，并生成符合要求的图表资源文件，供固件解析并使用。

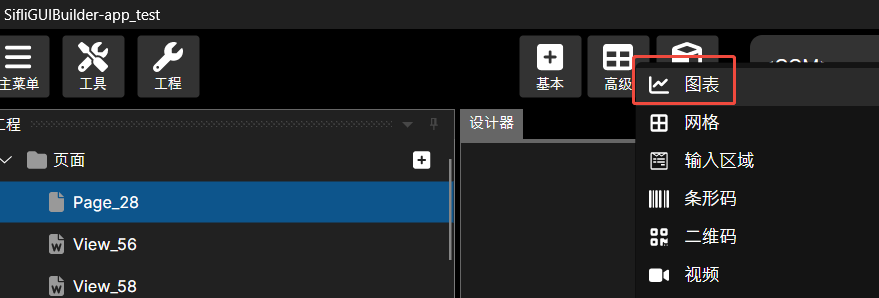

创建路径：基本>图表
2. 界面参数说明¶

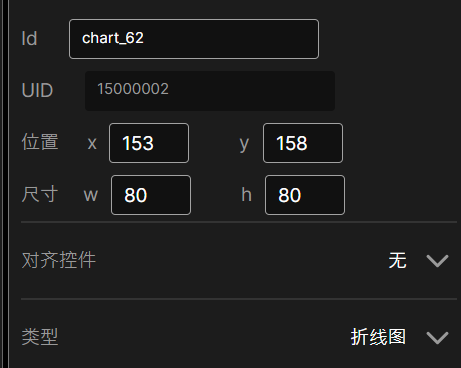

2.1 基本信息¶
ID：图表控件的唯一ID，用于固件代码查找UID，用户可以根据需求修改
默认值：chart_xxx. 创建控件时自动生成
格式要求：
只能包含字母、数字和下划线
长度不能超过15个字符
UID：图表资源的唯一标识符，用于固件代码查找图表控件。系统自动生成，用户无需手动设置。
特征值：以15开头
2.2 位置和尺寸¶
位置 x：图表在容器中的X坐标位置
位置 y：图表在容器中的Y坐标位置
尺寸 w：图表的宽度
尺寸 h：图表的高度
注意：控件范围不能超过父控件范围，否则可能导致显示异常或生成报错。
2.3 对齐控件¶
对齐控件：设置图像在容器中的对齐方式。（目前不支持）

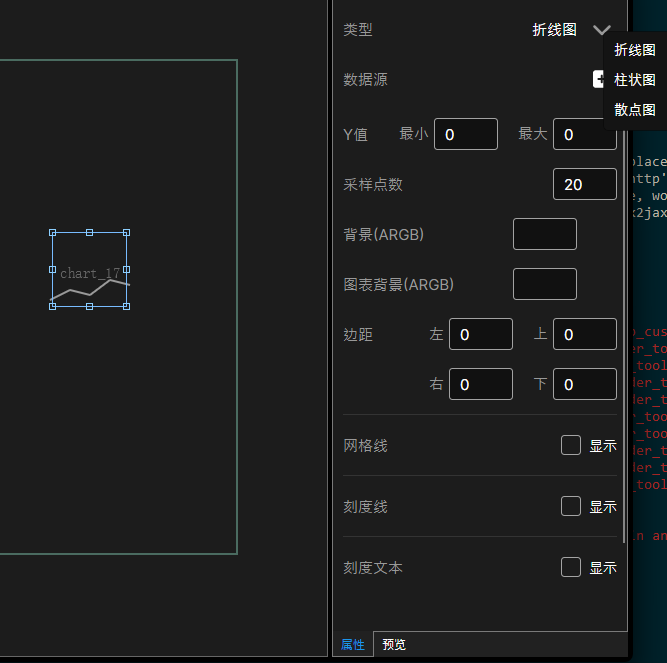

2.4 图表类型设置¶
类型：设置图表的类型(折线图，柱状图)
2.5 数据源设置¶
+按钮：用于添加图表的数据源
2.6 样式设置¶
柱/线颜色(ARGB)：设置图表中柱或线的颜色
采样周期倍数：设置图表数据的采样周期倍数
输入框显示当前采样周期倍数
支持修改采样周期倍数来调整数据显示密度
点大小：设置图表中点的大小
输入框显示当前点大小值
支持修改点大小来调整图表显示效果
柱/线宽度：设置图表中柱或线的宽度
输入框显示当前柱/线宽度值
支持修改柱/线宽度来调整图表显示效果
2.7 Y轴设置¶
Y值最小：设置图表Y轴的最小值
输入框显示当前Y轴最小值
支持修改Y轴最小值来调整数据显示范围
Y值最大：设置图表Y轴的最大值
输入框显示当前Y轴最大值
支持修改Y轴最大值来调整数据显示范围
2.8 采样设置¶
采样点数：设置图表的采样点数量
输入框显示当前采样点数
支持修改采样点数来调整数据精度和显示效果
2.9 背景设置¶
背景(ARGB)：设置图表的背景颜色
显示颜色预览框
点击可以打开颜色选择器进行选择
2.10 边距设置¶
边距左：设置图表左侧的边距
输入框显示当前左边距值
支持修改左边距来调整图表布局
边距上：设置图表上方的边距
输入框显示当前上边距值
支持修改上边距来调整图表布局
边距右：设置图表右侧的边距
输入框显示当前右边距值
支持修改右边距来调整图表布局
边距下：设置图表下方的边距
输入框显示当前下边距值
支持修改下边距来调整图表布局
