Low Power 应用指南¶
1. Low Power 概述¶
本文基于SDK低功耗使用指南，聚焦实际项目中的低功耗分析与优化，涵盖工具选型、漏电模型、待机功耗、关机功耗、Sensor 优化五大核心模块，提供可落地的分析方法与配置方案。
2. Low Power 分析准备¶
2.1 测量工具及对比¶
工具型号 |
核心优势 |
劣势 |
适用场景 |
|---|---|---|---|
PPK2 |
支持 μA 级测量； 含电源/电流计双模式； 便携小巧； 支持 IO 电平反转 |
不支持电压+电流同步测量； 单次测量≤500ms |
移动场景、短时间 μA 级功耗测试 |
KeySight 34465A |
支持 μA 级测量； 电压+电流同步测量； 测量时间无限制 |
体积大、便携性差； 仅电流计功能（需额外供电）； 无 IO 电平反转 |
实验室固定场景、长时间功耗监测 |
EMK850x |
支持 μA 级测量； 测量时间无限制 |
不支持电压+电流同步测量； 无 IO 电平反转 |
实验室固定场景、长时间 μA 级测试 |
PPK2实物外形：

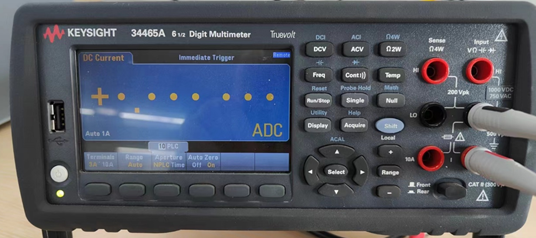

34465A实物外形：
EMK850x实物外形：
2.2 低功耗模式与平台适配¶
2.2.1 基础低功耗模式（SDK 定义）¶
模式名称 |
功耗等级 |
核心特性 |
|---|---|---|
|
最高 |
轻度睡眠，外设基本保持工作 |
|
中高 |
中度睡眠，部分外设暂停 |
|
中低 |
深度睡眠，多数外设关闭 |
|
较低 |
待机模式，仅保留核心唤醒电路 |
2.2.2 关机超低功耗模式¶
Shutdown 模式：完全关机，仅保留唤醒电路，功耗最低。
Hibernate 模式：深度休眠，仅保留唤醒源与最小供电，唤醒后需重新初始化外设，功耗次之；
Standby 模式：待机模式，仅保留核心唤醒电路，唤醒后需重新初始化外设，功耗稍高。
2.2.3 平台模式适配表¶
平台 |
HCPU 睡眠模式 |
LCPU 睡眠模式 |
关机模式 |
特殊说明 |
|---|---|---|---|---|
56x |
Standby |
Standby |
Standby |
关机时关闭外设供电，依赖 PM_SLEEP_MODE_STANDBY 实现低功耗 |
52x |
Deepsleep |
- |
Hibernate |
关机依赖 Hibernate 模式，唤醒后需重初始化 |
55x/58x |
Standby |
Standby |
Hibernate |
关机依赖 Hibernate 模式，唤醒后需重初始化 |
2.3 漏电模型（核心原理）¶
2.3.1 标准 PAD 模型（基础）¶
标准PAD模型
PAD 控制信号包括以下几种：
DS (Driving Strength): 驱动强度
OE (Output Enable): 输出使能
O (Output): 输出（信号）
I (Input): 输入（信号）
IE (Input Enable): 输入使能
PE (Pull Enable): 上下拉使能
PS (Pull Select): 上下拉选择
这些信号通过组合控制可实现推挽输出、开漏输出等功能。配置不当可能导致漏电。。
2.3.2 三种典型漏电模型¶

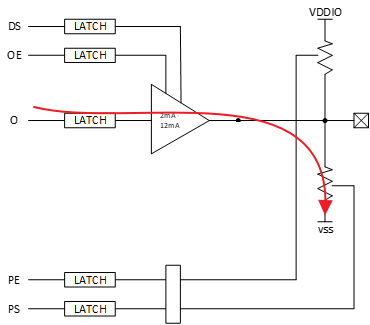

模型 1¶
配置条件：
OE=1（输出使能）
O=1（输出高）
PE=1（上下拉使能）
PS=0（下拉）
漏电原理：高电平输出与下拉电阻形成回路
电流计算公式：I = Vo/Rpd（Rpd：下拉电阻）
错误配置示例：
// PA31 输出高+下拉
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_PULLDOWN, 1);
BSP_GPIO_Set(31, 1, 1);
修正方案
// 改为无上下拉
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_NOPULL, 1);
BSP_GPIO_Set(31, 1, 1);

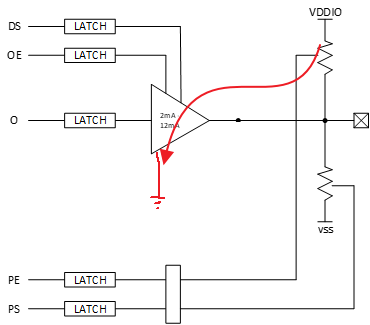

模型 2¶
配置条件：
OE=1（输出使能）
O=0（输出低）
PE=1（上下拉使能）
PS=1（上拉）
漏电原理：低电平输出与上拉电阻形成回路
电流计算公式：I = VDDIO/Rpu（Rpu：上拉电阻）
错误配置示例：
// PA31 输出低+上拉
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_PULLUP, 1);
BSP_GPIO_Set(31, 0, 1);
修正方案
// 改为无上下拉
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_NOPULL, 1);
BSP_GPIO_Set(31, 0, 1);
模型 3¶
配置条件：
IE=1（输入使能）
OE=0（输出关闭）
PE=0（无上下拉）
IO 浮空

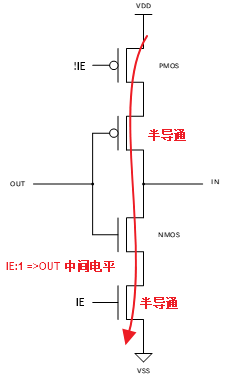

漏电原理：IO 电平处于 0~VDDIO 之间，导致输入单元 NMOS/PMOS 半导通
电流计算公式：I = VDD/(Rnmos+Rpmos)
错误配置示例：
// PA31 无上下拉+浮空
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_NOPULL, 1);
// 未调用 BSP_GPIO_Set 或 rt_pin_write 设置固定电平
分析
PA31 配置为nopull，没有上拉也没有下拉，没有调用BSP_GPIO_Set或者 rt_pin_write输出高或低电， IO外部处于浮空状态，没有对应的上下拉固定电平，电平有可能处于0和VDDIO之间，就会导致漏电，漏电大小取决半导通状态的阻抗
修正方案
// 改为无上下拉
HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_NOPULL, 1);
BSP_GPIO_Set(31, 0, 1);
3. 漏电分析与 IO 正确配置¶
3.1 待机时 IO 正确配置规范¶
待机状态下，IO需通过合理配置避免漏电，以下为4种核心正确配置场景，覆盖不同使用需求：
配置场景 |
适用场景 |
配置示例 |
|---|---|---|
场景 1：IO 为 NC |
未初始化的闲置 IO |
无需额外配置（默认自带上下拉，避免浮空） |
场景 2：IO 作为输出口 |
需输出高/低电平 |
// 无上下拉+输出低 |
场景 3：IO 作为输入口 |
外部有上下拉或外设固定电平 |
// 无上下拉（依赖外部电平） |
场景 4：IO 作为输入口 |
外部无上下拉，电平不确定 |
// 内部上拉固定电平 |
具体介绍如下：
3.1 正确配置1：IO口为NC（未使用）¶
适用场景：整机中未启用、无任何功能关联的闲置IO（如预留但未焊接外设的引脚）。
配置逻辑：无需初始化，芯片默认会为未配置IO加载内置上下拉（避免浮空漏电）。

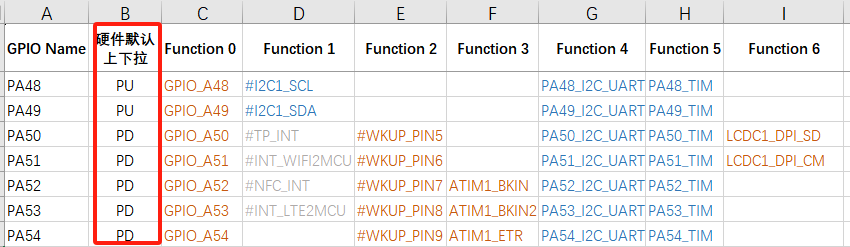

默认状态参考：
3.2 正确配置2：IO作为输出口（输出高/低电平）¶
适用场景：IO需主动输出高电平或低电平以控制外设（如LCD电源使能、LED驱动等）。
配置原则：输出口禁止配置上下拉（避免与输出电平冲突产生漏电流），统一使用 PIN_NOPULL（无上下拉）模式，再通过接口控制输出电平。
配置代码示例：
// 1. 配置PA31：无上下拉（PIN_NOPULL），使能输出功能（第4个参数1=输出使能） HAL_PIN_Set(PAD_PA31, GPIO_A31, PIN_NOPULL, 1); // 2. 控制PA31输出低电平（LCD_VCC_EN为PA31功能别名，第2个参数0=低电平，1=输出使能） BSP_GPIO_Set(LCD_VCC_EN, 0, 1);
3.3 正确配置3：IO作为输入口（外部有稳定电平）¶
适用场景：IO 作为输入，且外部存在硬件上下拉电阻，或连接的外设能持续提供稳定电平（如 UART 的 TX/RX 引脚、传感器数据输出引脚、按键固定电平引脚等）。
配置原则：根据外部电路状态选择配置，避免内部上下拉与外部电平冲突：
若外部已有上下拉电阻：IO 配置为 PIN_NOPULL（避免双重上下拉导致电流损耗）；
若外部电平稳定（无上下拉但外设输出固定）：可配置为 PIN_PULLUP（增强高电平稳定性）或 PIN_NOPULL。
配置代码示例：
示例1：外部已有上下拉，IO配置为无上下拉// USART3_TX（PB45）、USART3_RX（PB46）作为输入，外部已有上下拉，配置为无内部上下拉 HAL_PIN_Set(PAD_PB45, USART3_TXD, PIN_NOPULL, 0); // 第4个参数0表示使能输入功能 HAL_PIN_Set(PAD_PB46, USART3_RXD, PIN_NOPULL, 0);
示例2：外部无上拉，IO 配置为内部上拉（补充稳定电平）
// USART3_TX、USART3_RX配置为内部上拉，使能输入功能 HAL_PIN_Set(PAD_PB45, USART3_TXD, PIN_PULLUP, 0); HAL_PIN_Set(PAD_PB46, USART3_RXD, PIN_PULLUP, 0);

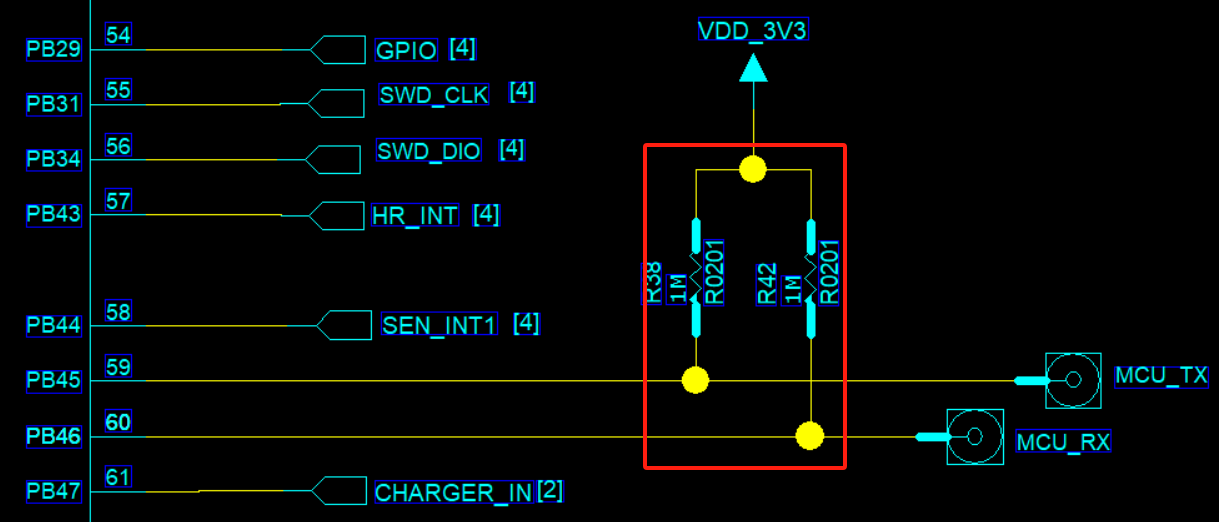

外部上拉电路参考：
3.4 正确配置 4：IO 作为输入口（外部无稳定电平）¶
适用场景：IO 作为输入，但外部无上下拉电阻，且连接的外设无法提供稳定电平（如悬空的预留输入引脚、未接外设的传感器接口引脚等）。
配置原则：需通过内部配置固定电平，避免浮空漏电，需区分普通 IO 与唤醒源 IO：
普通 IO（非唤醒源）：可选择 “内部上拉 / 下拉” 或 “高阻态”；
唤醒源 IO：仅可配置 “内部上拉 / 下拉”（禁止高阻态，存在漏电风险）。
配置代码示例：
示例 1：普通 IO 配置为内部上拉 / 下拉// 非唤醒源IO（PB45、PB46）配置为内部上拉 HAL_PIN_Set(PAD_PB45, USART3_TXD, PIN_PULLUP, 0); HAL_PIN_Set(PAD_PB46, USART3_RXD, PIN_PULLUP, 0); // 或配置为内部下拉（根据实际需求选择） HAL_PIN_Set(PAD_PB45, USART3_TXD, PIN_PULLDOWN, 0); HAL_PIN_Set(PAD_PB46, USART3_RXD, PIN_PULLDOWN, 0);
示例2：示例 2：普通 IO 配置为高阻态（仅非唤醒源可用）
// 非唤醒源IO设置为高阻态（模拟输入模式，无电流通路） HAL_PIN_Set_Analog(PAD_PB45, 0); HAL_PIN_Set_Analog(PAD_PB46, 0);
唤醒源 IO 特殊说明：
唤醒源 IO 因硬件设计特性，需与普通 IO 区分配置，核心注意事项如下：禁止高阻态的原因：
带唤醒功能的 IO 内置独立“唤醒输入通道”，即使主 IO 配置为高阻态，该唤醒通道仍需维持稳定电平；若电平悬空（高阻态），会符合“漏电模型3”（电平波动导致 NMOS/PMOS 半导通），产生 0~200uA 不等的漏电。因此必须通过内部或外部上下拉固定电平，杜绝悬空。各平台唤醒源 IO 范围：
52x 平台：PA28 ~ PA44（连续引脚段，覆盖主流唤醒场景）
56x 平台：PA50 ~ PA54、PB32 ~ PB36、PBR0 ~ PBR3（多组离散引脚，适配不同硬件布局）
唤醒源 IO 配置示例：
若外部无上下拉，配置为内部上拉（固定高电平）：
// 场景：52x 平台唤醒 IO PA30（外部无上下拉），配置内部上拉固定电平 // 参数说明：PAD_PA30=引脚标识，WAKEUP_IO=唤醒功能别名，PIN_PULLUP=内部上拉，0=使能输入功能 HAL_PIN_Set(PAD_PA30, WAKEUP_IO, PIN_PULLUP, 0);
若外部已有下拉电阻（固定低电平），则需匹配配置为内部下拉：
// 外部为低电平，配置内部下拉避免冲突 HAL_PIN_Set(PAD_PA30, WAKEUP_IO, PIN_PULLDOWN, 0);
特殊说明：唤醒源 IO
定义：可触发系统唤醒的 IO（如 52x 的 PA28~PA44，56x 的 PA50~PA54）；
限制：不能配置为高阻态（唤醒输入通道存在漏电风险），必须通过内部/外部上下拉固定电平。
3.2 漏电分析方法（实操）¶
方法 1：pin status 命令¶
操作步骤：
执行

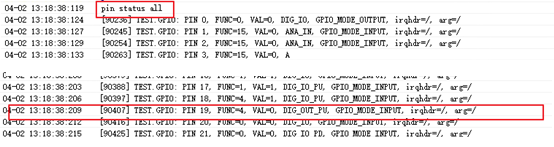

pin status all查看所有 IO 配置检查“上下拉配置”与“实际电平”是否冲突（如模型 1/2）
如下图中，pin19 配置为上拉，实际电平却为低，则会通过上拉电阻漏电，参考《漏电模型2》
适用场景：快速定位配置冲突类漏电（如“上拉+低电平”）
优势：无需debug，直接查看配置
方法 2：Ozone 寄存器调试¶
操作步骤：
通过 Ozone 连接设备，手动修改 IO 寄存器为高阻
观察电流变化，定位漏电源
下图中记录了电流波形对应的电平翻转情况，以此分析对应的代码执行电流是否符合预期。
适用场景：不确定漏电源的场景
优势：精准定位单个 IO 漏电
方法 3：代码执行时间分析¶
操作步骤：
代码中增加 tick 打印或 IO 电平翻转
结合 PPK2 观察电流波形与代码执行的关联
适用场景：代码逻辑导致的异常功耗（如循环未休眠）
优势：区分“硬件漏电”与“软件逻辑功耗”
3.3 典型漏电案例（避坑指南）¶

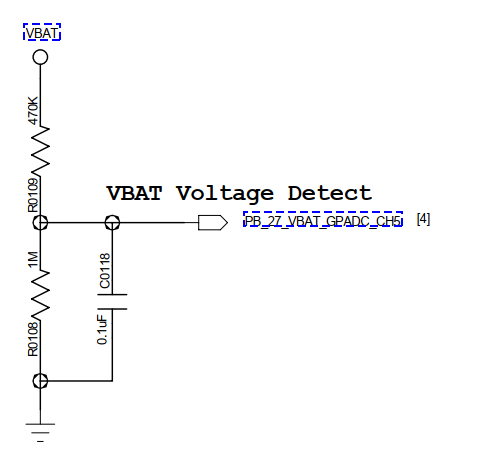

案例 1：ADC pin 配置错误¶
漏电场景：ADC 功能未启用，但 pinmux 配置为 ADC 模式
原理图：
根本原因：未使用的 ADC 引脚仍保持模拟输入模式，导致漏电
解决方案：用宏包裹 ADC 配置，未启用时设为普通 IO：
#ifdef BSP_USING_ADC1 HAL_PIN_Set_Analog(PAD_PA32, 1); #else HAL_PIN_Set(PAD_PA32, GPIO_A32, PIN_NOPULL, 1); #endif
案例 2：下拉电阻阻值过小¶
漏电场景：Audio 使能 pin 下拉电阻 10kΩ，输出高电平时漏电 180μA

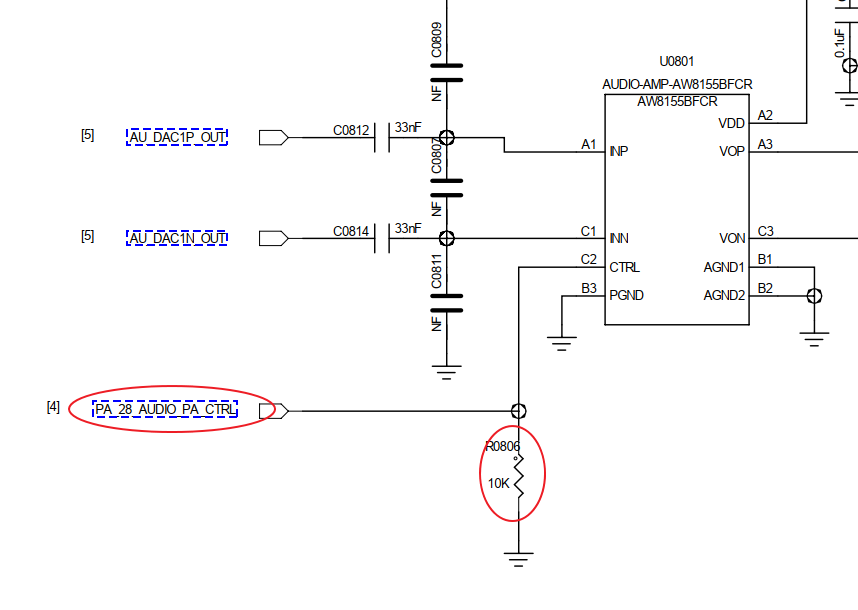

原理图：
根本原因：下拉电阻阻值过小，导致高电平输出时回路电流过大
当PA_28_AUDIO_PA_CTRL的置高时，由于下拉电阻只有10k，导致漏电发生。
漏电电流大致：1.8v/10k = 180uA电流。解决方案：更换为 1MΩ 电阻，漏电降至 1.8μA

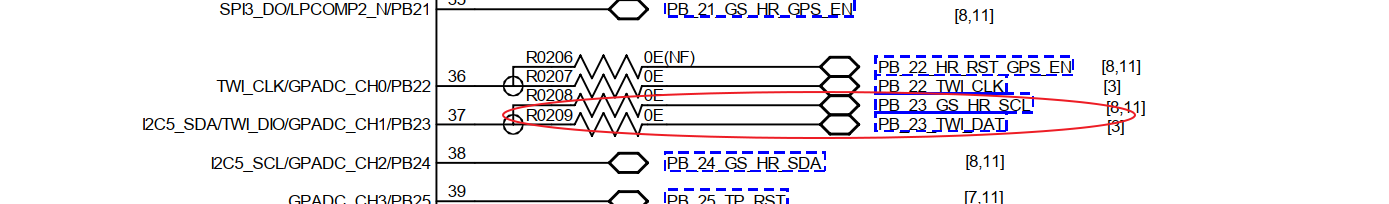

案例 3：多外设共享 IO 上电时序错误¶
漏电场景：PB23 同时控制电源芯片、Gsensor、心率传感器，供电不同步导致漏电
原理图：
根本原因：外设上电时序不一致，部分设备未供电时 IO 电平冲突
解决方案：确保 3 个外设同时供电，且 I2C 上拉供电正常
案例 4：中断触发方式与上下拉不匹配¶
漏电场景：上升沿触发中断，但 IO 配置为下拉（模型 2 漏电）
根本原因：中断触发边沿与上下拉配置冲突，形成持续漏电回路
解决方案：
上升沿触发→配置上拉/无外部上拉
下降沿触发→配置下拉/无外部下拉

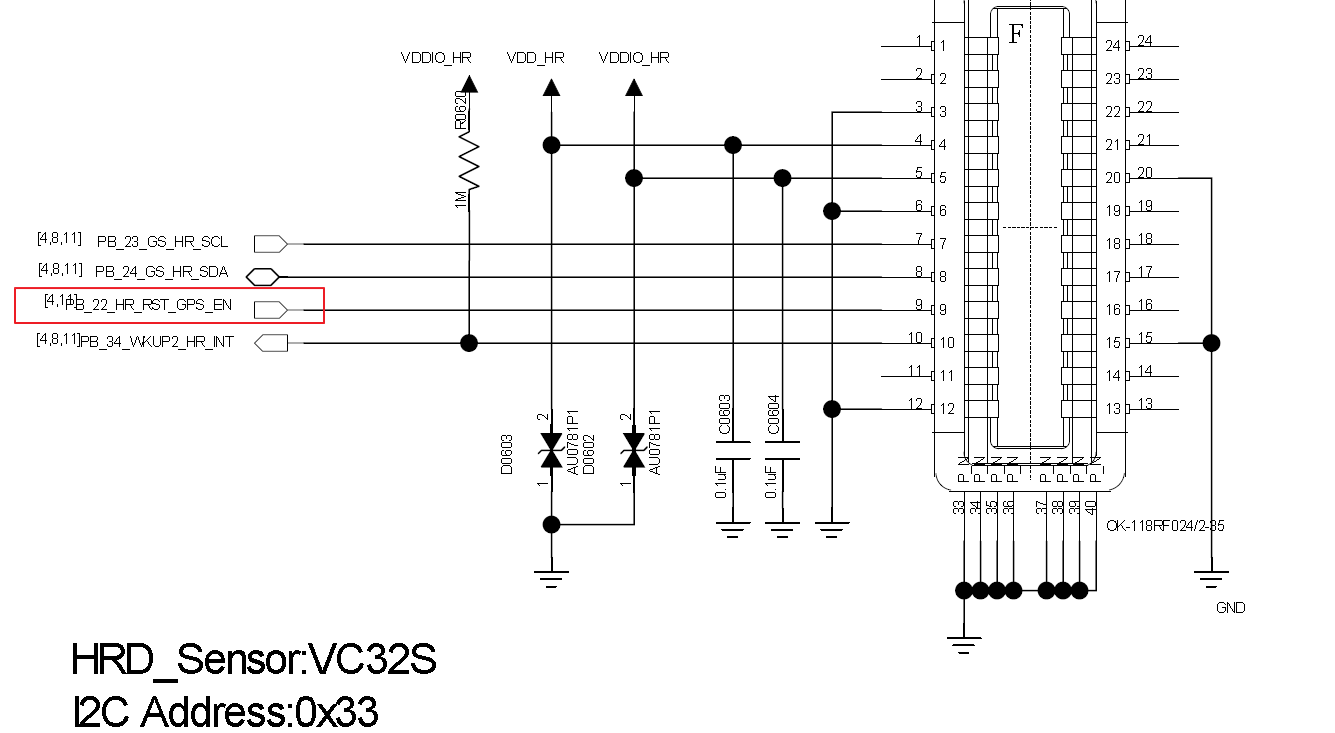

案例 5：心率传感器掉电后 IO 配置未更新¶
漏电场景：VC32S 掉电后，reset pin 仍保持高电平，导致向器件漏电
原理图：
根本原因：
外设掉电后 IO 仍维持高电平，通过内部电路形成漏电路径
vc32s 驱动关闭后但供电不关闭，reset pin继续保持为高，也不会漏电；
但当vc32s 驱动关闭后但供电也关闭的时候，reset pin继续保持为高，就会造成大漏电
解决方案：掉电时将 reset pin 配置为低电平或高阻，上电后恢复高电平
4.待机低功耗分析与优化¶
4.1 低功耗配置策略¶
HCPU的频率配置
配置项 |
CPU主频 |
|---|---|
亮屏 |
240MHz |
息屏，CPU工作 |
48MHz |
CPU idle |
55x/56x/58x：1MHz，52x：4MHz |
睡眠 |
OFF。RTC选择32KHz（外部） or RC10KHz（内部） |
配置策略
配置项 |
优化目标 |
配置方法 |
|---|---|---|
idle时自动降频 |
idle时自动降低 CPU 频率 |
menuconfig启用“自动降频”，5x/56x/58x上是1MHz，52x是4MHz |
LCD关闭时频率调整 |
降低CPU 频率 |
|
睡眠时钟源选择 |
避免 RC10K 周期性校准功耗 |
优先使用外置 32K 晶振（menuconfig 中取消“使用 RC10K”选项） |
Flash 待机配置 |
待机时让 Flash 进入睡眠模式 |
- 在 |
PSRAM 待机配置 |
待机时让 PSRAM 进入半睡眠模式 |
- 在 |
4.1.1 idle时自动降频的配置¶

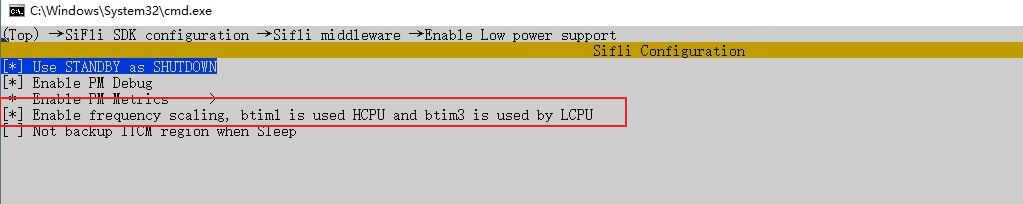

自动降频功能是指CPU空闲时自动降低频率，忙碌时恢复高频，以此降低功耗。 menuconfig配置如下：
4.1.2 LCD关闭时频率调整¶

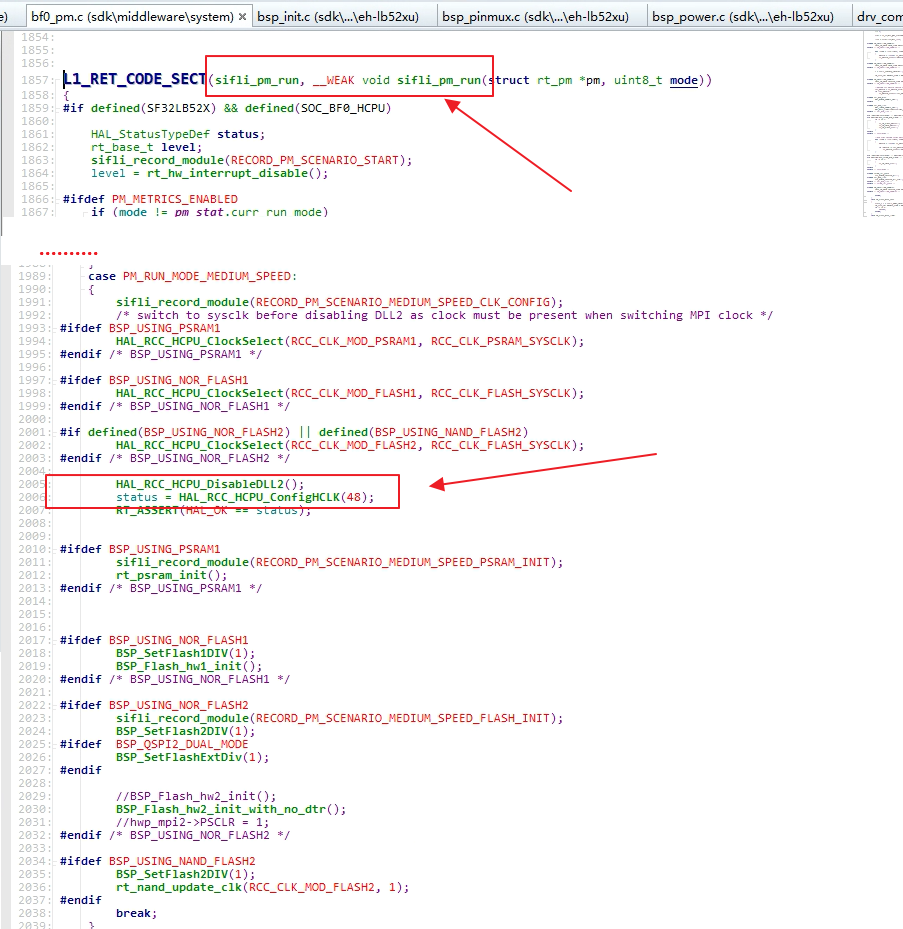

CPU运行且LCD关闭状态下，MCU 会自动切换频率降低功耗。具体运行频率可通过以下方式修改：
4.1.3 RC10K / 外置 32K 的配置¶
RC10K：内部时钟，需周期性校准，会增加功耗；
外置 32K：依赖外部晶振，可减少功耗，但需额外硬件成本。

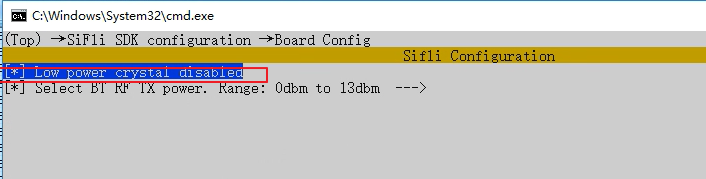

menuconfig配置如下：
（选中表示使用 RC10K，未选中表示使用外置 32K）
4.1.4 Flash 待机的配置¶
待机时需使 Flash 进入睡眠状态，可在BSP_Power_Up()和BSP_Power_Down()中添加如下接口：
Flash 进入睡眠：
#if defined(BSP_USING_NOR_FLASH2)
#ifdef BSP_QSPI2_DUAL_MODE
rt_flash_enable_lock(0);
rt_flash_power_down(0x13000000, 1); // 深度睡眠：双总线Flash B
HAL_Delay_us(50);
#endif
rt_flash_power_down(0x12000000, 1); // 深度睡眠：双总线Flash A
HAL_Delay_us(50);
#endif
Flash 退出睡眠：
#if defined(BSP_USING_NOR_FLASH2)
rt_flash_power_down(0x12000000, 0); // 退出睡眠：双总线Flash A
HAL_Delay_us(50);
#ifdef BSP_QSPI2_DUAL_MODE
rt_flash_power_down(0x13000000, 0); // 退出睡眠：双总线Flash B
HAL_Delay_us(50);
rt_flash_enable_lock(1);
#endif
#endif
4.1.5 PSRAM 待机的配置¶
待机时需使 PSRAM 进入半睡眠（half-sleep）状态，可在BSP_Power_Up()和BSP_Power_Down()中添加如下接口：
PSRAM 进入半睡眠：
#if defined(BSP_USING_PSRAM1)
rt_psram_enter_low_power("psram1");
#endif
PSRAM 退出半睡眠：
#if defined(BSP_USING_PSRAM1)
rt_psram_exit_low_power("psram1");
#endif
4.2 Sensor 待机功耗优化（核心场景）¶
sensor 读取数据和算法处理会周期性的运行，从功耗优化的角度，从以下两个方面着手：
选择合适的通信接口：接口功耗低且读取sensor数据的时间短；
优化处理时间，以便尽快进入睡眠

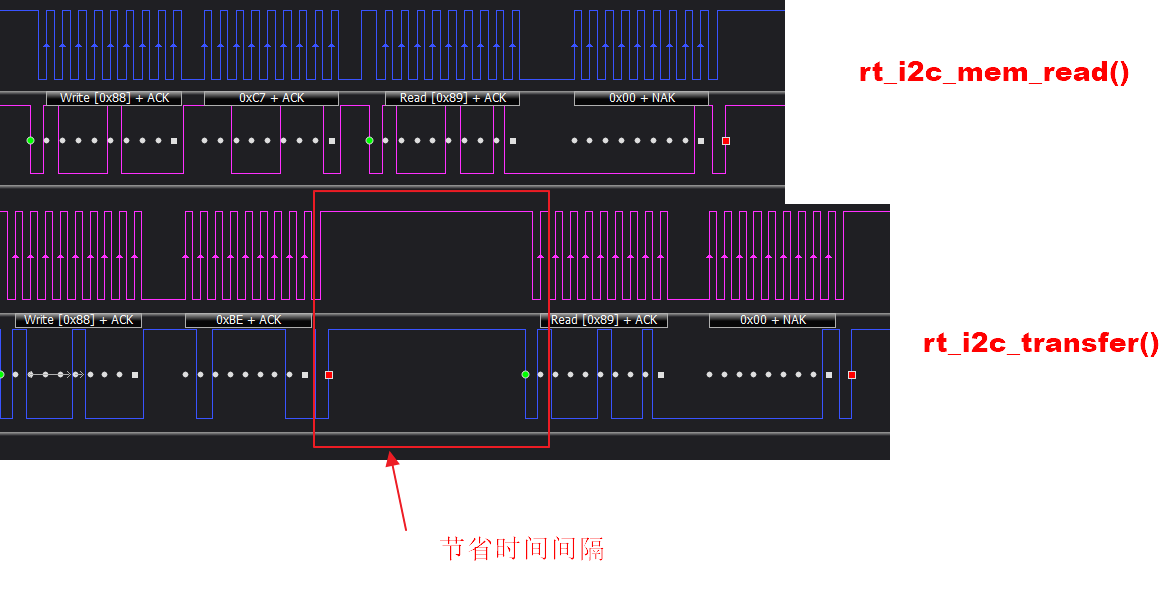

4.2.1 通信接口选择¶
一般来讲，MCU与sensor器件接口主要包括以下几种：
通信接口 |
速度(Hz) |
优势 |
劣势 |
优化措施 |
|---|---|---|---|---|
I2C |
- 100k |
引脚少（2 线）， 支持多设备 |
速度最慢 |
|
SPI |
- 2M |
速度最快 |
引脚多（4/6 线） |
|
UART |
- 1M |
引脚少（2 线）， 速度适中 |
无时钟信号， 需波特率匹配 |
|
4.2.2 算法存储位置调整¶
代码和数据存放的位置决定了算法处理的时间，访问速度SRAM > PSRAM > Flash。因此在RAM够用的情况下，尽可能的把访问频繁的code以及data放在ram中，将提高运行效率。
注意： Solution 2.0中，所有工程都开启了PSRAM Write Back，因此写PSRAM的效率和SRAM相差不大。但建议算法线程的栈一定要放在SRAM中，避免PSRAM cache访问命不中造成的换入换出。
以下是传感器代码与数据的存储位置配置示例:
4.2.2.1 示例1：将Sensor代码（RO段）放入PSRAM¶
用途：
通过脚本配置，将传感器相关代码（如驱动、算法逻辑等只读代码段）存储到PSRAM，优化运行效率。
配置脚本：
// RW_PSRAM_RET：PSRAM存储区域（ZI数据段，非缓存，保留）
RW_PSRAM_RET PSRAM_DATA_START_ADDR {
ido_algo*.o (+RO) // 所有以ido_algo开头的.c文件生成的代码（RO段）
sdrv*.o (+RO) // 所有以sdrv开头的.c文件生成的代码（RO段）
*.o (sys_timer_handle) // 所有包含sys_timer_handle符号的.c文件代码（RO段）
*.o (ido_algo_activity_result) // 所有包含ido_algo_activity_result符号的.c文件代码（RO段）
*ido_alg_m33_V1_0_42*lib (+RO) // 所有包含ido_alg_m33_V1_0_42的库文件代码（RO段）
app_sensor_thread.o (+RO) // app_sensor_thread.c文件生成的代码（RO段）
*gsensor*.o (+RO) // 所有包含gsensor的.c文件生成的代码（RO段）
}
脚本含义：
利用通配符*匹配相关文件 / 符号，批量将传感器相关代码（RO 段，只读代码）存入 PSRAM；
(+RO)表示指定存储代码段（Read-Only，只读数据 / 指令）。
4.2.2.2 示例2：将 Sensor 数据（RW/ZI 段）放入 SRAM¶
用途：
将传感器相关数据（已赋值变量、未赋值变量）存储到 SRAM，提升数据读写速度。
配置脚本：
// RW_IRAM_RET：SRAM存储区域
RW_IRAM_RET +0 {
*ido_alg_m33_V1_0_42*lib (+RW +ZI) // 包含ido_alg_m33_V1_0_42的库中，已赋值变量（RW）和未赋值变量（ZI）
ido_algo*.o (+RW +ZI) // 所有以ido_algo开头的.c文件中，已赋值变量（RW）和未赋值变量（ZI）
}
脚本含义：
(+RW)：指定存储已初始化且赋值的变量（Read-Write，读写数据）；
(+RW +ZI)：同时存储已赋值变量（RW）和未赋值变量（ZI，Zero-Initialized，初始化为 0 的变量）；
通过通配符批量匹配传感器相关数据，存入 SRAM 以提高访问效率。
4.2.3 睡眠唤醒优化¶
唤醒时机：按 Sensor 采样周期唤醒（如心率 1 次/分钟，Gsensor 5 次/秒），避免频繁唤醒；
唤醒后处理：快速完成数据采集与算法计算，立即返回低功耗模式，减少唤醒时长。
4.3 待机功耗拆解方法¶
拆解方法 |
操作步骤 |
适用场景 |
示例（以“总待机功耗 100μA”为例） |
|---|---|---|---|
加法拆解 |
|
新系统 |
最简功耗 30μA |
减法拆解 |
|
现有系统 |
全功能 100μA |

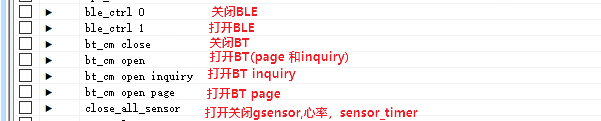

4.4 辅助工具：功耗拆解命令¶
通过命令单独启用/禁用功能，便于精准测量：
启用计步：
sensor enable step禁用心率：
sensor disable hr查看功能状态：
sensor status all
5. 关机低功耗分析与配置¶
5.1 关机模式与参考功耗¶
平台 |
关机模式 |
参考功耗（μA@3.8V） |
核心特性 |
|---|---|---|---|
56x |
Standby |
HDK561：10.76 |
关闭外设供电，HCPU/LCPU 均进入 Standby |
52x |
Hibernate |
HDK521：2.34 |
仅保留唤醒电路，IO 高阻（唤醒源除外） |
58x |
Hibernate |
em_587_nor A1： 2.2 |
5.2 Standby / Hibernate配置¶

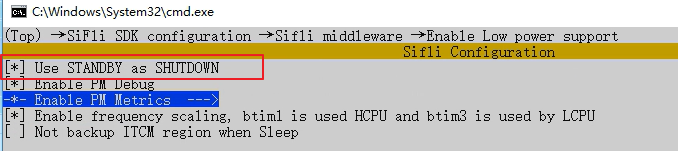

在 menuconfig 中启用“Standby 关机”：
选中时，表示standby关机；没选中，表示Hibernate关机。
5.3 Standby 关机优化.¶
5.3.1 Standby 关机功耗分析¶
以HDK56x 平台为例。
5.3.1.1 基础机制¶
HDK56x 进入 Standby 关机时，HCPU 与 LCPU 需协同进入低功耗状态：
HCPU：关闭 PSRAM、Flash、LCD、TP 等外设供电，关闭大部分唤醒源，核心休眠；
LCPU：关闭传感器、蓝牙等外设，尽可能切断外设供电。
5.3.1.2 常见问题及解决方案¶
问题1：LCPU 进入 Standby 失败，整机漏电 ~1mA¶
核心原因：大核（HCPU）与小核（LCPU）通过 data_service 传输的数据未接收完毕。
解决措施：
通过 ipc_queue_check_idle() 确认数据传输状态，未完成时增加等待延时：
HCPU 端调整：
pm_shutdown()：
void pm_shutdown(void)
{
#ifdef BSP_PM_STANDBY_SHUTDOWN
// 省略部分代码
// 关闭所有唤醒源
HAL_HPAON_DisableWakeupSrc(HPAON_WAKEUP_SRC_RTC);
/****************/
rt_thread_mdelay(150); // 数据未传输完成时，增加延时
/****************/
HAL_HPAON_DisableWakeupSrc(HPAON_WAKEUP_SRC_LPTIM1);
HAL_HPAON_DisableWakeupSrc(HPAON_WAKEUP_SRC_LP2HP_IRQ);
MODIFY_REG(hwp_pmuc->LPSYS_SWR, PMUC_LPSYS_SWR_PSW_RET_Msk,
MAKE_REG_VAL(1, PMUC_LPSYS_SWR_PSW_RET_Msk, PMUC_LPSYS_SWR_PSW_RET_Pos));
BSP_Standby_PowerDown();
sys_set_is_power_on(false);
rt_thread_mdelay((RT_TICK_MAX / 2) - 1);
// 省略部分代码
#endif
}
LCPU 端调整:
power_off_standby_cb()
static void power_off_standby_cb(void)
{
rt_kprintf("%s!\n", __func__);
#if defined(BF0_LCPU) || defined(SOC_SF32LB52X)
button_service_mock_in_standby(); // 接管 "btn0" 服务，确保待机状态下按键功能正常
#endif
ipc_send_lcpu_msg_to_hcpu(LCPU_PWR_OFF_RSP, NULL, 0); // 向 HCPU 发送关机响应消息
/****************/
rt_thread_mdelay(300); /* 增加延时，避免 LCPU 端 data service 数据未读取完成 */
/****************/
// 接管 "SENSORS_APP" 服务，确保传感器相关资源在待机前正常释放
datac_handle_t lcpu_service = datac_open();
RT_ASSERT(DATA_CLIENT_INVALID_HANDLE != lcpu_service); // 断言检查服务句柄有效性
datac_subscribe(lcpu_service, "SENSORS_APP", standby_service_cb, 0);
// 省略部分代码（如其他外设资源释放、待机状态确认等逻辑）
}
问题2：睡眠模式请求/释放未配对，导致睡眠失败¶
核心原因：
rt_pm_request(PM_SLEEP_MODE_IDLE)（申请IDLE睡眠模式）与rt_pm_release(PM_SLEEP_MODE_IDLE)（释放IDLE睡眠模式）未成对调用，导致系统睡眠状态计数器异常，无法正常触发Standby关机。
分析方法：
通过打印全局变量__pm.modes[PM_SLEEP_IDLE]的值进行判断：若该值 大于 0：说明存在未释放的
rt_pm_request调用（即申请次数多于释放次数），需在对应业务逻辑中补充rt_pm_release接口，确保“申请-释放”次数完全匹配。示例场景：若在传感器初始化时调用
rt_pm_request禁止睡眠，需在传感器销毁时调用rt_pm_release恢复睡眠权限，否则会导致睡眠模式被持续占用。
问题3：关机功耗高于参考值¶
核心原因：
外设掉电后IO配置未及时更新，仍维持可能产生漏电的状态（如器件已断电，但IO仍配置为上拉），符合前文提到的“漏电模型1”或“漏电模型2”。
排查与解决方向：
重点关注外设：Flash、PSRAM、心率传感器、加速度计等与IO强关联的器件；
配置检查逻辑：在
BSP_Standby_PowerDown()或类似关机准备函数中，增加外设掉电后的IO配置更新代码：示例：若心率传感器掉电，需将其复位IO（reset pin）从“上拉”改为“高阻”或“下拉”，避免悬空或冲突电平；
验证方法：通过万用表测量关键IO的电平状态，确认外设掉电后IO无持续电流通路。
5.3.2 Hibernate 关机功耗分析¶
5.3.2.1 Hibernate 模式下的 IO 状态¶
普通 IO（无唤醒功能）：
进入Hibernate后自动切换为高阻态，内部无漏电通路，对外呈现高阻特性（无需额外配置）；唤醒 IO（带唤醒功能）：
额外集成唤醒输入电路，需通过“内部PMU上下拉”或“外部上下拉电阻”固定电平——若电平悬空，会触发“漏电模型3”（IO电平在0~VDDIO间波动，导致NMOS/PMOS半导通漏电）。
5.3.2.2 不同平台唤醒 IO 漏电分析及配置¶
（1）55X 平台¶
关键特性：
Hibernate关机后，pinmux模块的上下拉配置会掉电失效，且唤醒IO无内置PMU上下拉电路，完全依赖外部硬件设计；漏电风险：
若唤醒IO外部悬空，漏电电流约 0~200uA（因电路板寄生参数差异波动）；解决方案：
在硬件设计阶段，为唤醒IO增加外部上下拉电阻（建议10kΩ~100kΩ），软件无需额外配置（仅需确保Hibernate前IO电平与外部电阻匹配）。
（2）52X 平台¶
关键特性：
Hibernate关机后，pinmux上下拉掉电，但唤醒IO（如PA28~PA44）带可配置的不掉电PMU上下拉，可通过寄存器单独控制；
情况1：PMU上下拉未配置/外部电平不确定¶
漏电风险：
PMU上下拉默认未使能，唤醒IO悬空，符合“漏电模型3”，漏电约0~200uA；正确配置
（在pm_shutdown()函数中补充）：// 配置PA28~PA44唤醒IO：使能上下拉 + 设为下拉（避免悬空） hwp_rtc->PAWK1R = 0x0001ffff; // PA28~PA44上下拉使能（bit0=PA28，bit1=PA29...） hwp_rtc->PAWK2R = 0x0000; // 所有唤醒IO设为下拉（0=下拉，1=上拉）
情况2：PMU 上下拉与外部电平冲突¶
核心问题：
PMU 上下拉配置方向与唤醒 IO 外部实际电平相反，形成持续漏电路径，符合前文“漏电模型2”（低电平与上拉冲突或高电平与下拉冲突）。错误示例：
若唤醒 IO PA24 外部硬件设计为固定低电平（如接GND），但软件配置为 PMU 内部上拉，会导致电流通过上拉电阻流向外部低电平，产生持续漏电：// 错误配置：PMU内部上拉与外部低电平冲突 HAL_PIN_Set(PAD_PA24, GPIO_A24, PIN_PULLUP, 1);
原因分析：
上拉配置使 IO 引脚维持高电平趋势，而外部低电平强制拉低引脚，两者形成电压差（差值约等于系统供电电压，如3.3V）。根据欧姆定律，该电压差会驱动电流持续流过 PMU 内部上拉电阻，形成固定漏电路径——即使系统进入 Hibernate 模式，该电流仍会存在，导致关机功耗高于参考值。
解决方案：遵循“配置与外部电平匹配”原则，分两步操作：
硬件电平确认：
通过原理图或万用表测量，明确唤醒 IO 外部实际电平（如接 GND 为低电平、接 VCC 为高电平、接其他模块为动态电平需额外评估）；
软件配置调整：根据外部电平修改 PMU 上下拉参数，避免电压差产生：
若外部为 低电平（如接 GND）：将 IO 配置为“PMU 下拉”或“高阻态”，禁止上拉；
若外部为 高电平（如接 VCC）：将 IO 配置为“PMU 上拉”或“高阻态”，禁止下拉；
若外部为 动态电平（如接传感器输出）：需在进入 Hibernate 前，确保外部模块已掉电或输出固定电平，再匹配 IO 配置。
正确配置示例（外部低电平场景）：
若唤醒 IO PA24 外部接 GND（低电平），需将 PMU 配置改为下拉，代码如下：// 正确配置：外部低电平时，启用 PMU 下拉，避免电压差 HAL_PIN_Set(PAD_PA24, GPIO_A24, PIN_PULLDOWN, 1);
验证方法：
配置完成后，进入 Hibernate 模式，用万用表测量唤醒 IO 引脚电流 —— 若电流接近 0（或小于 1uA），说明漏电路径已消除；若仍有明显电流，需重新检查外部电平与软件配置的匹配性。
6. 总结¶
低功耗优化的核心是 “精准定位 + 针对性配置”：
工具选型：移动场景用 PPK2，实验室用 34465A/EMK850x；
漏电规避：按 3 种模型检查 IO 配置，重点关注唤醒源 IO；
待机优化：基础配置降频 / 选时钟，Sensor 优化通信 / 存储 / 唤醒；
关机优化：56x 关注 Standby 数据同步，52x 关注唤醒 IO 上下拉。
通过以上方法，可将系统功耗控制在参考范围内，满足低功耗产品需求。
